Σ-F8S
Yamaha
| الكمية: | |
|---|---|

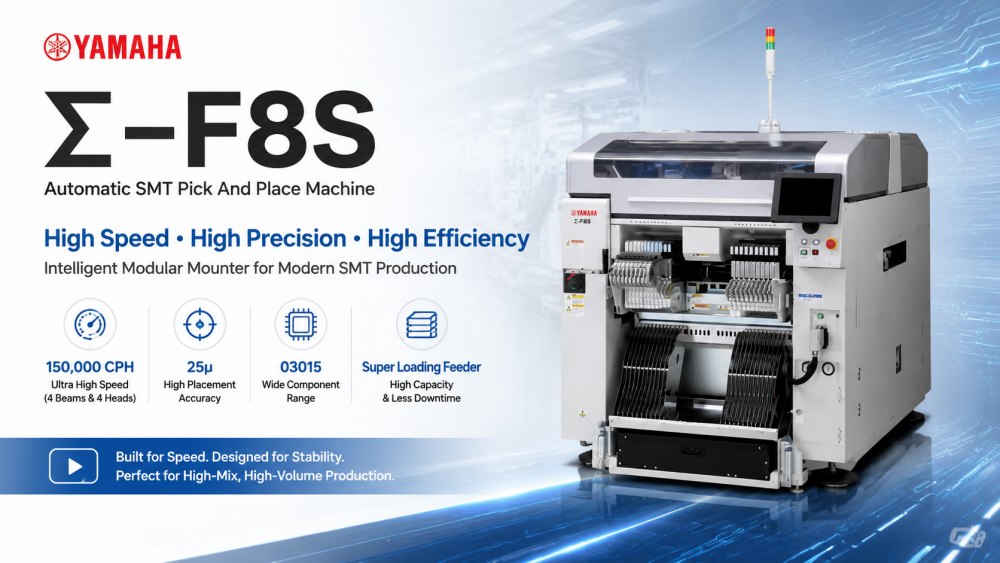

تم تصميم Yamaha Σ-F8S لتصنيع الإلكترونيات الحديثة التي تتطلب السرعة والدقة والاستقرار في نفس الوقت. إنه نظام اختيار ووضع SMT معياري مصمم للتعامل مع تجميع PCB عالي الكثافة بأداء ثابت. تم تصميم الماكينة لدعم بيئات الإنتاج عالية المزيج مع الحفاظ على إنتاجية قوية.
بفضل التحكم المتقدم في الحركة وبنية وحدة التغذية المحسنة، يمكن للطراز Σ-F8S دعم تخطيطات المكونات المعقدة والتبديل السريع للإنتاج. يتم استخدامه على نطاق واسع في الإلكترونيات الاستهلاكية ولوحات التحكم في السيارات وإنتاج LED والإلكترونيات الصناعية. يساعد النظام الشركات المصنعة على تقليل اختناقات الإنتاج وتحسين كفاءة المصنع بشكل عام.
تم تصميم Σ-F8S لتوفير سرعة وضع سريعة للغاية مع الحفاظ على دقة ثابتة. يضمن هيكلها متعدد الحزم ونظام التحكم في الحركة الأمثل التشغيل السلس حتى في ظل الإنتاج عالي التحميل. وهذا يسمح للمصنعين بزيادة الإنتاج بشكل كبير دون التضحية بالجودة، خاصة في بيئات SMT كبيرة الحجم.
تستخدم الآلة نظام رأس دوار للدفع المباشر لتحسين سرعة الاستجابة ودقة الوضع. وهذا يقلل من الخسارة الميكانيكية ويعزز الاستقرار على المدى الطويل. كما أنه يقلل من الاهتزاز أثناء التشغيل، مما يضمن دقة متسقة عند التعامل مع المكونات الصغيرة والحساسة مثل رقائق 0201 والدوائر المتكاملة ذات الطبقة الدقيقة.
يدمج Σ-F8S نظام تغذية ذكي يدعم إمداد المكونات عالية السعة. فهو يقلل من التدخل اليدوي ويحسن القدرة على الإنتاج المستمر. تم تصميم النظام لتقليل وقت توقف وحدة التغذية، مما يسمح بتغييرات أكثر سلاسة للمواد وتخطيط إنتاج أفضل لتصنيع الخلطات العالية.
تم تحسين هيكل الآلة للتشغيل المستمر. حتى أثناء دورات الإنتاج الطويلة، فإنه يحافظ على دقة تحديد المواقع المستقرة وقابلية التكرار. وهذا يجعلها مناسبة للمصانع التي تتطلب إنتاجًا ضخمًا على مدار الساعة طوال أيام الأسبوع مع الحد الأدنى من الانقطاع وجودة الإنتاج المتسقة.
ينتج الرأس الدوار ذو الرأس الواحد 'الحل ذو الرأس الواحد' دقة عالية بسرعات عالية.
أسرع سرعة في فئتها! تنتج 150.000 CPH مع 4 عوارض و 4 رؤوس.
تم تقليل وقت توقف الصيانة بشكل كبير باستخدام مخازن الفوهات القابلة للتبديل ومحركات الدفع الخطية.
تعمل وحدة التغذية فائقة التحميل على ابتكار إمداد المكونات بشكل كامل، مما يؤدي إلى تقليل وقت التوقف عن العمل لتجديد وحدة التغذية.
| مواصفة
| 项目 | 规格参数 |
|---|---|
| نموذج | سيجما Σ-F8S |
| ثنائي الفينيل متعدد الكلور القابل للتطبيق (حارة واحدة) | الطول 330 × العرض 250 ملم إلى الطول 50 × العرض 50 ملم (الخيار: الطول 381 × العرض 510 ملم إلى الطول 50 × العرض 50 ملم) |
| ثنائي الفينيل متعدد الكلور القابل للتطبيق (مسار مزدوج) | الطول 330 × العرض 250 ملم إلى الطول 50 × العرض 50 ملم |
| الرأس / المكونات القابلة للتطبيق (رأس عالي السرعة) | 0201 رقاقة إلى 4.3 × 3.4 مم، الارتفاع 2.0 مم أو أقل |
| الرأس / المكونات القابلة للتطبيق (رأس متعدد الأغراض) | 03015 رقاقة إلى 33 مم مربع، الارتفاع 12.7 مم أو أقل |
| القدرة على التركيب | رأس عالي السرعة × 4 مواصفات: 150,000 CPH (خط مزدوج) 136,000 CPH (خط واحد) رأس عالي السرعة: 0201/03015: ±25μm (3σ) (140,000 CPH)0402/0603: ±36μm (3σ) (150,000 CPH) |
| عدد أنواع المكونات | الأعلى. 80 نوعًا (تحويل لوحدة تغذية الأشرطة مقاس 8 مم) |
| مزود الطاقة | تيار متردد ثلاثي الطور 200 فولت ±10% 50/60 هرتز |
| مصدر إمداد الهواء | 0.45 إلى 0.69 ميجا باسكال (4.6 إلى 7 كجم قوة/سم⊃2;) |
| البعد الخارجي | الطول 1,280 × العرض 2,240 × الارتفاع 1,450 مم (باستثناء النتوءات) |
| وزن | تقريبا. 1,940 كجم |
| قائمة معدات خط SMT
توفر تكنولوجيا المعلومات والاتصالات حلول SMT كاملة للمصنع بما في ذلك تخطيط الخطوط وتصميم التخطيط والتركيب وتصحيح الأخطاء وتدريب المشغلين. ويساعد ذلك العملاء على بناء نظام إنتاج مستقر وقابل للتطوير ومؤتمت للغاية ومناسب لاحتياجات تصنيع الإلكترونيات العالمية.
| فيديو نجاح العملاء
نجحت شركة ICT في تسليم خط إنتاج SMT كاملاً إلى عميل في كازاخستان لتصنيع إمدادات الطاقة. يشتمل خط الإنتاج على محمل SMT، وطابعة عجينة اللحام الأوتوماتيكية، وآلة وضع SMT، وفرن إعادة التدفق، ونظام ناقل SMT، ومعدات فحص AOI غير المتصلة بالإنترنت.
تم إرسال مهندسينا آندي وبيلي إلى مصنع العميل للتركيب والتدريب. لقد دعموا إعداد الماكينة، ومعايرة العمليات، وتوجيهات المشغل لضمان بدء الإنتاج بسلاسة. بعد التشغيل، نجح العميل في تحقيق إنتاج ضخم مستقر وأكد الأداء الموثوق به عبر خط SMT بأكمله.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات دعمًا كامل الخدمات لخطوط إنتاج SMT بما في ذلك التثبيت والمساعدة في البرمجة وتدريب المشغلين والتوجيه الفني عن بعد. يدعم فريقنا الهندسي العملاء أثناء مراحل تكثيف الإنتاج والتشغيل المستمر.
كما نقدم أيضًا تحسين عملية SMT وتخطيط تخطيط المصنع واستشارات تحسين الكفاءة. تم تصميم التدريب لمساعدة المشغلين على فهم تشغيل الماكينة وصيانتها واستكشاف الأخطاء وإصلاحها بسرعة، مما يضمن قدرة إنتاج مستقرة على المدى الطويل.
| ملاحظات العملاء
يدرك العملاء باستمرار استقرار وكفاءة أنظمة Yamaha SMT المدمجة بواسطة تكنولوجيا المعلومات والاتصالات، ويسلطون الضوء على دعم التثبيت السلس والتوجيه الفني الواضح والاستجابة السريعة من المهندسين أثناء إعداد الإنتاج.
ويقدر العملاء أيضًا التغليف الآمن والأداء المستقر للماكينة والموثوقية التشغيلية على المدى الطويل. إن الجمع بين المعدات المتقدمة والخدمات المهنية يخلق ثقة قوية وتعاونًا طويل الأمد في جميع أنحاء العالم.
| الشهادات والمعايير
جميع حلول SMT التي تقدمها تكنولوجيا المعلومات والاتصالات تلبي معايير التصنيع الدولية. أنظمتنا معتمدة بموجب CE وRoHS وISO9001 وبراءات اختراع صناعية متعددة.
تضمن هذه الشهادات جودة الماكينة المستقرة والتشغيل الآمن والامتثال لمتطلبات تصنيع الإلكترونيات العالمية، مما يدعم العملاء في الأسواق المختلفة حول العالم.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير حلول مصانع SMT وتتمتع بقدرات قوية في مجال البحث والتطوير والتصنيع والخدمات الفنية العالمية. نحن ندعم العملاء في أكثر من 80 دولة عبر مختلف الصناعات الإلكترونية.
يتبع مصنعنا معايير فحص الجودة الصارمة بدءًا من مصادر المكونات وحتى اختبار الماكينة النهائي. من خلال النمو المستمر والابتكار، نحن نخدم أكثر من 1700 عميل عالمي، ونساعدهم على بناء خطوط إنتاج SMT فعالة ومستقرة وذكية لتصنيع الإلكترونيات الحديثة.
