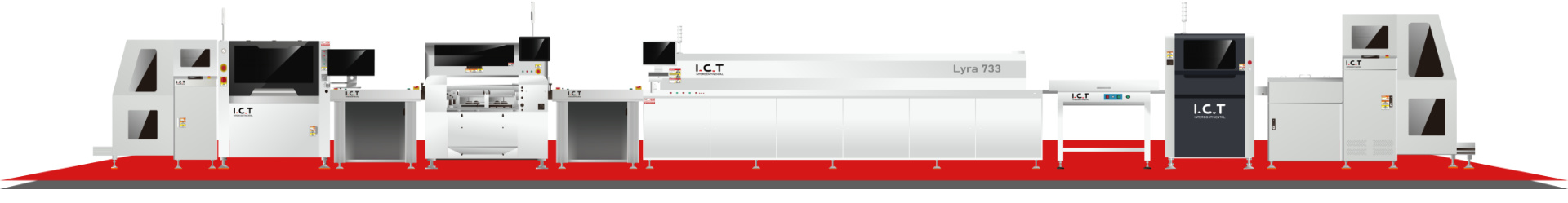

نحن نقدم حلول SMT شاملة تغطي كل جانب من جوانب خط الإنتاج الخاص بك. سواء كنت تقوم بتجميع مكونات صغيرة أو مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات معقدة ، فإننا نقوم بتخصيص الجهاز والاختيار الصحيح للمتطلبات المحددة الخاصة بك ، وضمان أقصى قدر من الإنتاجية والدقة.
Muchi Juki Pick & Place Machine RS-1R عبارة عن شريحة SMT عالية الأداء (تقنية Mount Surface) مصممة لتعزيز كفاءة الإنتاج الخاصة بك بشكل كبير. تضمن تقنية الأتمتة المتقدمة وضع المكون السريع والفعال.
التنوع
توفر آلة الرقاقة هذه مرونة استثنائية في معالجة المكونات. يمكن أن تستوعب مجموعة واسعة من أحجام وأنواع المكونات ، من المكونات الصغيرة إلى QFPs المعقدة و BGAs ، مما يضمن وضعًا دقيقًا لتلبية احتياجات الإنتاج المتنوعة.
دقة عالية
من خلال نظام الرؤية الحديث وتكنولوجيا تحديد المواقع الدقيقة ، تضمن Juki RS-1R CHIP Mounter دقة الموضع الفائقة ، مما يقلل من معدل المنتجات المعيبة وتحسين جودة المنتج بشكل عام.
التحسين الذكي
تم تجهيز معدات CHIP Mounter بميزات جدولة ذكية وتحسين الإنتاج ، مما يتيح لها التكيف مع متطلبات الإنتاج المتغيرة تلقائيًا. هذا يقلل من التدخل اليدوي ويزيد من كفاءة الإنتاج الخاصة بك.
سهل الاستخدام
إن واجهة المستخدم الخاصة بجهاز Juki RS-1R Pick & Place هي بديهية وسهلة الاستخدام ، مما يجعل من السهل على المشغلين التعلم والاستخدام ، وتقليل تكاليف التدريب وجعل العملية واضحة.
SMT اختيار و machine
توفر تكنولوجيا المعلومات والاتصالات مجموعة واسعة من آلة SMT بما في ذلك Juki و Yamaha و Hanwha و Panasonic SMT Machine وما إلى ذلك لتلبية جميع متطلبات تجميع لوحة الدوائر المطبوعة.
سوف يمنحك آلة وضع SMT تركيبًا دقيقًا بسرعة عالية.
RS-1 Juki Pick and Place Machine
الأدوات الرئيسية لتحسين كفاءة خط الإنتاج
السرعة الرائدة الفئة ، ما يصل إلى 47000 cph تم تطويره حديثًا 'Takumi Head ' مع تغيير ارتفاع مستشعر التعرف توازن الخط الأمثل وأعلى نطاق إنتاجية نطاق المكونات الواسعة من 0201 (مقياس) إلى موصلات كبيرة و ICS الأمثل لوضع LED
دقة التنسيب: تبرز RS-1R بدقة موضع مثيرة للإعجاب ± 0.025 مم ، والتي هي الأفضل بين هذه النماذج. هذا أمر بالغ الأهمية للتطبيقات عالية الدقة ، مثل تلك التي تتضمن مكونات صغيرة جدًا مثل 01005.
قدرة المكون الصغيرة: تمنح القدرة على التعامل مع مكونات 01005 ميزة واضحة على الآلات الأخرى من حيث التجميع الدقيق لتصميمات ثنائي الفينيل متعدد الكلور الصغيرة ذات الكثافة العالية. منصة حارة مزدوجة: يدعم منصة حارة مزدوجة المهام المتعددة المتزامنة ، مما يعزز الإنتاجية والكفاءة في خطوط الإنتاج ذات الحجم الكبير.
الميزة العامة: تعتبر Juki رائدة واضحة في إمكانية الدقة والمكونات الصغيرة ، مما يجعل RS-1R مثالية لبيئات الإنتاج عالية الحجم عالية الحجم التي تتطلب التعامل مع مكونات Small.
مواصفات Juki RS-1R:
نموذج
Juki RS-1R
حجم المكون الأقصى:
50mm x 50mm
حجم المكون:
01005 (مم)
دقة التنسيب:
± 0.025mm
سرعة التنسيب:
47،000 cph
نوع المنصة:
منصة حارة مزدوجة (تدعم المهام المتعددة)
أنواع المكونات المدعومة:
من مكونات صغيرة إلى مكونات كبيرة
تكوين الرأس:
8 رؤساء
الميزات الرئيسية: الدقة العالية ، وخاصة بالنسبة للمكونات ذات الصعود الفائق مثل 01005 ؛ مثالية للبيئات ذات الحجم العالي الحجم.
سرعة: تعد سرعة وضع 40،000 CPH هي الأسرع في هذه المقارنة ، حيث توفر إنتاجية استثنائية للإنتاج عالي الحجم. نوع المنصة: منصة حارة مزدوجة ، والتي تعزز الكفاءة من خلال معالجة مهام متعددة في وقت واحد ، مثالية لإنتاج الحجم الكبير. أنواع المكونات المدعومة: يتعامل مع مجموعة متنوعة من المكونات ، من 0201 إلى أحجام أكبر ، مما يوفر تنوعًا لأنواع مختلفة من الإنتاج.
معالجة PCB طويلة: قادرة على التعامل مع مركبات ثنائي الفينيل متعدد الكلور طويلة للغاية (طولها 1500 مم) ، مما يجعلها مثالية للتطبيقات التي تتطلب لوحات كبيرة
الميزة العامة: يعد Hanwha SMT481Plus مثاليًا للبيئات ذات الحجم الكبير ، وذلك بفضل سرعته ومرونة النظام الأساسي. يمكنه التعامل مع المكونات الكبيرة والصغيرة بسهولة ، مما يجعلها مناسبة لمجموعة واسعة من احتياجات الإنتاج.
مواصفات Hanwha SM481Plus:
نموذج
Hanwha SM481Plus
حجم المكون الأقصى:
50mm x 50mm
حجم المكون:
0201 (مم)
دقة التنسيب:
± 0.03mm
سرعة التنسيب:
40،000 cph
نوع المنصة:
منصة حارة مزدوجة
أنواع المكونات المدعومة:
مجموعة واسعة ، بما في ذلك المكونات الكبيرة والمكونات الصغيرة
تكوين الرأس:
8 رؤساء
الميزات الرئيسية: الأداء عالي السرعة ، معالجة مكونات متعددة الاستخدامات ، مناسبة لكل من خطوط الإنتاج على نطاق واسع وعالي الدقة.
سرعة: مع سرعة وضع 46000 cph ، تعد YSM10 واحدة من أسرع الآلات المتاحة ، وهي مثالية للإنتاج على نطاق واسع وعالي الحجم. التنوع: تدعم منصة الحارة الواحدة مجموعة واسعة من المكونات ، لكن سرعة Yamaha تجعلها مناسبة بشكل خاص للبيئات التي تكون فيها الإنتاجية هي الأولوية القصوى.
الميزة العامة: إن سرعة Yamaha تجعلها الخيار المتواصل للإنتاج على نطاق واسع يركز على زيادة الإنتاجية ، وخاصة بالنسبة للتطبيقات عالية السرعة.
مواصفات Yamaha YSM10:
نموذج
Yamaha YSM10
حجم المكون الأقصى:
50mm x 50mm
حجم المكون:
0201 (مم)
دقة التنسيب:
± 0.04mm
سرعة التنسيب:
46،000 كرات في الساعة
نوع المنصة:
منصة حارة واحدة
أنواع المكونات المدعومة:
مجموعة متنوعة من المكونات بما في ذلك المكونات كبيرة الحجم
تكوين الرأس:
8 رؤساء
الميزات الرئيسية: أداء عالي السرعة ، مناسب للإنتاج على نطاق واسع مع التنوع في التعامل مع المكونات المختلفة.
التصميم المعياري: يسمح التصميم المعياري للشركات بتوسيع نطاق نظامها أو ترقيته بسهولة ، مما يجعله مرنًا للغاية لتلبية احتياجات الإنتاج. دقة التنسيب: تعتبر دقة موضع ± 0.03 مم مثالية لمجموعة واسعة من بيئات الإنتاج ، مما يوفر جودة متسقة.
الميزة العامة: يعد Fuji NXT III حلاً قابل للتكيف مع تصميم وحدات ، مما يجعله مثاليًا للشركات التي قد تحتاج إلى تغيير أو توسيع إعداد الإنتاج بمرور الوقت.
مواصفات Fuji NXT III :
نموذج
Fuji NXT III
حجم المكون الأقصى:
50mm x 50mm
حجم المكون:
01005 (مم)
دقة التنسيب:
± 0.03mm
سرعة التنسيب:
40،000 cph
نوع المنصة:
منصة حارة مزدوجة
أنواع المكونات المدعومة:
مجموعة واسعة من المكونات
تكوين الرأس:
8 رؤساء
الميزات الرئيسية: التصميم المعياري ، سهل الترقية ، وضع دقيق ، مناسب لمختلف المكونات.
الدقة والسرعة: بدقة ± 0.025 مم وسرعة 43000 كرات في الساعة ، توفر ASM Siplace TX مزيجًا متوازنًا من الدقة والإنتاجية ، مما يجعله متعدد الاستخدامات لمختلف بيئات الإنتاج. منصة حارة مزدوجة: يعزز الإنتاجية عن طريق معالجة مهام متعددة في وقت واحد.
الميزة العامة: يوفر ASM Siplace TX توازنًا قويًا بين السرعة والدقة ، وهو مثالي لخطوط الإنتاج متعددة المكونات التي تتطلب كل من الدقة والإنتاجية.
مواصفات ASM Siplace TX:
نموذج
ASM SILACE TX
حجم المكون الأقصى:
50mm x 50mm
حجم المكون:
0201 (مم)
دقة التنسيب:
± 0.025mm
سرعة التنسيب:
43،000 كرات في الساعة
نوع المنصة:
منصة حارة مزدوجة
أنواع المكونات المدعومة:
مكونات مختلفة ، من صغيرة إلى كبيرة
تكوين الرأس:
8 رؤساء
الميزات الرئيسية: مجموعة عالية السرعة وعالية الدقة ، مناسبة لخطوط الإنتاج متعددة المكونات.
كيف تختار الجهاز والتوضع لمصنع SMT الخاص بك؟
يعد اختيار الجهاز الصحيح للاختيار والمكان (جهاز P&P) أمرًا بالغ الأهمية لخطوط إنتاج SMT الخاصة بك :
● حجم الإنتاج: اختر جهازًا يعتمد على ما إذا كنت بحاجة إلى أحجام كبيرة أو مرونة لإنتاج MIX عالية.
● توافق المكون: تأكد من أن الجهاز يمكنه التعامل مع أحجام المكونات المختلفة ، من رقائق صغيرة إلى أجزاء أكبر.
● الدقة والسرعة: ابحث عن وضع كبير وسريع لتقليل العيوب وزيادة الإنتاجية.
● سهولة الاستخدام والصيانة: حدد جهازًا يحتوي على برامج سهلة الاستخدام واحتياجات الصيانة المنخفضة.
● الميزانية: تكلفة التوازن مع الميزات اللازمة للحصول على أفضل عائد على الاستثمار.
قصص نجاح من العملاء الراضين
سواء كنت تبحث عن جهاز SMT و Place Automated بالكامل أو أحتاج إلى حلول SMT شاملة ، فإن تكنولوجيا المعلومات والاتصالات يمكن أن توفر لك آلات SMT عالية الجودة لتطبيقك مع الدعم الفني للمعدات مدى الحياة من فنيي SMT لدينا.
حل Smart Factory Solution واحد لتصنيع الإضاءة LED في طاجيكستان
دعم لتكنولوجيا المعلومات والاتصالات في الخارج لمصنع جديد لذكي الكهرباء في أوروغواي
الدعم الفني العالمي لتكنولوجيا المعلومات والاتصالات لإلكترونيات السيارات - محطة أوروبا
لماذا تختارنا
7*24 ساعة الخدمة
لضمان أن أول مرة لحل مشاكل العميل بعد البيع.
فريق التكنولوجيا المهنية
حل مخصص وفقًا لمتطلبات العملاء للمصانع الذكية
خدمة التوطين
خدمة الشريك المحلي أو مهندس تكنولوجيا المعلومات والاتصالات تذهب إلى مصنع العملاء.
المساعدة عن بعد
اتصل بالمعدات الخاصة بك عبر قنوات آمنة ، وحل المشكلات دون الحاجة إلى زيارة في الموقع.
استكشاف المزيد من آلات اختيار ووضع
من خلال مجموعة مختارة من العلامات التجارية العليا تحت تصرفك ، توفر تكنولوجيا المعلومات والاتصالات المرونة لاختيار آلة الاختيار والمكان المثالية التي تناسب احتياجات المصنع المحددة ، مما يضمن حصولك على مزيج مثالي من الأداء والموثوقية والقيمة.
تعتبر آلات Pick and Place أدوات أساسية في التصنيع الحديث ، وخاصة في الصناعات مثل الإلكترونيات ، أشباه الموصلات ، وتجميع ثنائي الفينيل متعدد الكلور. تعمل آلات SMT على أتمتة عملية التقاط المكونات الإلكترونية بدقة ووضعها على لوحات الدوائر المطبوعة (PCB) بدقة.
في أي صناعات يتم تطبيق آلة الاختيار والمكان؟
تستخدم آلة Pick and Place في المقام الأول في صناعة التصنيع الإلكترونيات ، بما في ذلك أجهزة الاتصالات ، والإلكترونيات الاستهلاكية ، وإلكترونيات السيارات ، وأكثر من ذلك. يلعب دورًا حاسمًا في خطوط إنتاج SMT ، وتعزيز كفاءة الإنتاج وجودة المنتج.
ما هي مزايا آلة SMT؟
توفر آلة SMT مزايا مثل السرعة العالية والدقة العالية والتعدد الاستخدامات. يمكنه التعامل مع أنواع وأحجام مكونات مختلفة ، وتحسين كفاءة الإنتاج ، وتقليل الأخطاء البشرية ، وخفض تكاليف الإنتاج.
كم مرة تتطلب آلة SMT الصيانة؟
تردد الصيانة يعتمد على الاستخدام. يوصى عمومًا بإجراء عمليات فحص منتظمة وتنظيف الجهاز لضمان تشغيل جميع المكونات بشكل صحيح. يمكن العثور على إرشادات الصيانة التفصيلية في دليل المنتج.
هل تدعم آلة SMT المتطلبات المخصصة؟
ES ، نحن نقدم خيارات التخصيص لتلبية احتياجات الإنتاج المحددة. يرجى الاتصال بفريق المبيعات لدينا للحصول على مزيد من المعلومات حول الحلول المخصصة.
ما هي خدمات التدريب والدعم المتاحة لآلة SMT؟
نحن نقدم خدمات التدريب والدعم الفني الشامل ، بما في ذلك التدريب على العملية واستكشاف الأخطاء وإصلاحها والمساعدة عن بُعد. إذا كنت بحاجة ، فيمكننا أيضًا الذهاب إلى مصنعك للتدريب والتركيب. نحن ملتزمون بضمان استفادة العملاء بالكامل من أداء آلة SMT.
الدقة والدقة: تم تصميم آلات SMT Pick & Place للتعامل مع مجموعة واسعة من المكونات الإلكترونية بدقة استثنائية. تعد قدرتها على وضع المكونات بدقة أمرًا بالغ الأهمية لموثونة ووظائف المنتجات النهائية.
السرعة والكفاءة: تعمل آلات SMT بسرعات عالية ، مما يتيح وضع المكون السريع والمتسق. هذه الكفاءة أمر حيوي للتصنيع ذي الحجم الكبير ، حيث سيكون التجميع اليدوي أبطأ بشكل كبير وعرضة للأخطاء.
التنوع: آلات SMT Pick & Place متعددة الاستخدامات ويمكنها استيعاب أنواع مختلفة من المكونات والأحجام والتوجهات. تتيح لهم هذه المرونة التكيف مع متطلبات الإنتاج المختلفة وتغيرات المكونات.
الحد من العمل: الآلات الأتمتة مع آلات SMT Pick & Place يقلل من الاعتماد على العمالة اليدوية ، وخفض تكاليف العمالة ، وتقليل مخاطر الأخطاء أو الأخطاء المتعلقة بالتعب.
زيادة الإنتاجية: تختار وتضع الآلات بشكل كبير يعزز عدد مركبات ثنائي الفينيل متعدد الكلور التي تمت معالجتها في الساعة ، مما يؤدي إلى ارتفاع إنتاجية الإنتاج الإجمالية. وهذا يمكّن الشركات المصنعة من تلبية مطالب العميل بشكل أكثر فعالية.
جودة متسقة: تضمن هذه الآلات وضع المكونات بدقة ومتسقة ، مما يقلل من احتمال وجود عيوب والحاجة إلى إعادة صياغة. الاتساق في الجودة يؤدي إلى عدد أقل من حالات فشل المنتج والعائدات ، مما يعزز رضا العملاء.
انخفاض وقت التوقف: يمكن أن تعمل آلات Pick and Place بشكل مستمر دون فترات راحة ويكون لها الحد الأدنى من وقت الإعداد بين عمليات الإنتاج. هذا يقلل من وقت التوقف ويبقي عملية التصنيع تعمل بسلاسة وكفاءة.
وفورات التكاليف: على الرغم من الاستثمار الأولي في آلات الاختيار والمكان ، فإنها توفر وفورات كبيرة في التكاليف طويلة الأجل من خلال انخفاض تكاليف العمالة ، وانخفاض العيوب ، وزيادة الإنتاجية. تساهم وفورات التكاليف هذه في تحسين الربحية للعميل.
قابلية التوسع: يمكن تحجيم آلات Pick and Place لتتناسب مع احتياجات الإنتاج المتغيرة ، مما يجعلها قابلة للتكيف مع كل من عمليات التصنيع الصغيرة والواسعة النطاق. تضمن قابلية التوسع أن يتمكن العملاء من ضبط طاقتهم الإنتاجية مع تقلب الطلب.
ما يقلق عملائنا
نحن نعلم أن اختيار آلة الاختيار والمكان المناسبين يمكن أن يكون قرارًا كبيرًا ، وغالبًا ما يكون لعملائنا مخاوف. لمساعدتك على الشعور بالثقة في اختيارك ، أجابنا على بعض الأسئلة الأكثر شيوعًا التي يتم طرحها. إذا كان لا يزال لديك مخاوف ، فإن فريقنا هنا دائمًا لمساعدتك.
سؤال:هل يمكن أن يصنع Hanwha HL2 شريطًا خفيفًا يبلغ طوله 1.7 متر؟
إجابة: يمكن أن تجعل الماكينة القياسية 1.2 مترًا ، ويجب تخصيص 1.7 متر.
سؤال:ما هو ATC36 من Juki RS-1R؟
إجابة:إنه عنصر اختياري لفوهة الفوهة ، والتي تستخدم خصيصًا لتخصيص الفوهات الكبيرة. ATC الذي يأتي معها عادة ما تكون كافية.
سؤال:هل لدى Hanwha SM481 فوهة عالمية للعدسة في الصورة؟
إجابة: لا يوجد فوهة عالمية لشفط العدسة ، ويجب تخصيص الفوهة وفقًا للرسم.
سؤال:هل يحتوي Juki RS-1R على محلول صينية مصفوفة CATC يمكنه عقد 5 صواني أو أكثر؟
إجابة: CATC هي وظيفة الدرج التلقائي الاختياري للآلة.
سؤال:ما هو Juki RS-1R TR-6؟ ما هي النماذج المحددة الموجودة؟
إجابة: TR-6 هو خيار لـ RS-1R ، يسمى خزانة البليت الأوتوماتيكية. النماذج المحددة هي TR6SNV و TR6DNV.
سؤال:هل يمكن استخدام وحدة تغذية ETF8D على RS-1R؟
الإجابة: ETF8D عبارة عن وحدة تغذية سلسلة Juki3000 وهي غير مناسبة لآلة RS-1R.
سؤال:هل يمكن تخصيص SM481PUS مع حبات مصباح الفوهة والعدسة؟
إجابة: نعم ، يمكن تخصيصها.
سؤال: في السابق ، فإن آلة وضع Juki عالية السرعة KE-3020AL ، والتي يمكن للمرء أن تحل محل هذا النموذج؟
إجابة: Juki RS-1R
سؤال:هل الكاميرا الطائرة SM-MP25 والكاميرا الثابتة SM-CCD-MP45 قياسية أو اختيارية؟
إجابة: تعد كل من الكاميرا الثابتة والكاميرا الطيران قياسية على 482Plus و 481Plus.
