خط إنتاج THT الآلي بالكامل لتصنيع مفتاح الطاقة

تتطلب مفاتيح الطاقة-وخاصة تلك المستخدمة في بيئات الجهد الصناعي والعالي الجهد-تجميعات PCB قوية وموثوقة. غالبًا ما تشمل هذه المنتجات المكثفات الكهربائية الكبيرة والمحولات والموصلات المخصصة ، وكلها تشكل تحديات لتقنيات التجميع التقليدية. تظل تكنولوجيا الفتحة (THT) هي الحل المفضل لمثل هذه المكونات بسبب قوتها الميكانيكية المتفوقة وموثوقية مفصل اللحام.

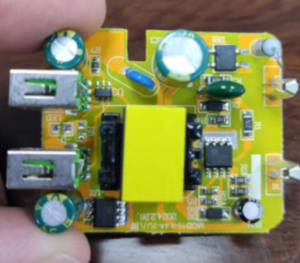

تشغيل/إيقاف تشغيل PULING PCBA

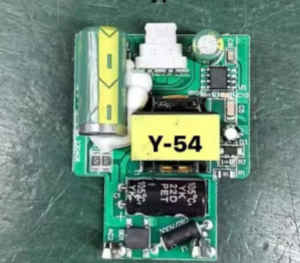

التحكم في الطاقة PCBA

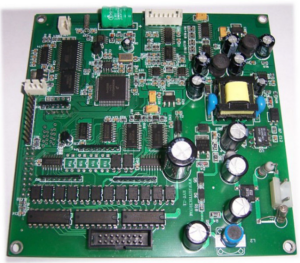

Power Inprupter PCBA

تطبيق ميداني مثبت - أوروبا

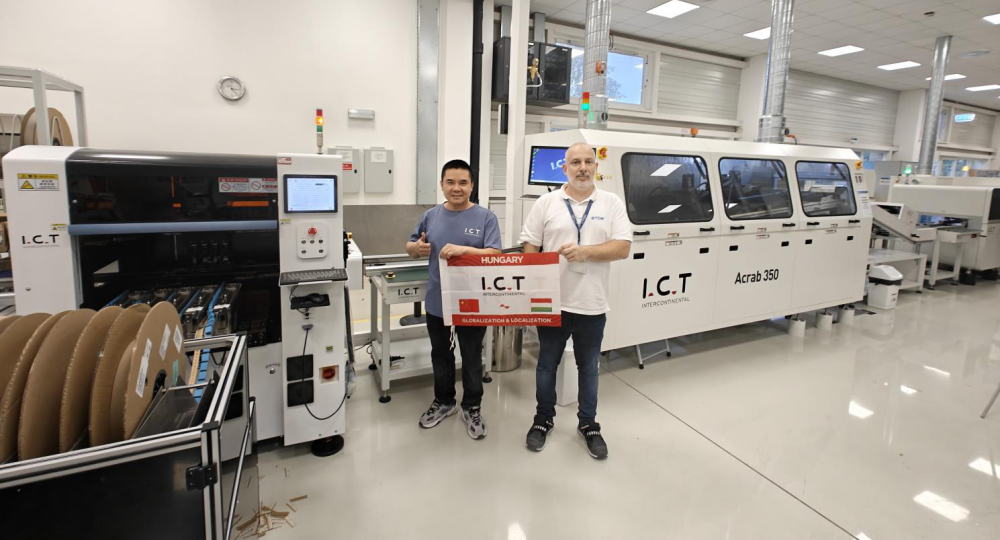

في أبريل 2025 ، نجحت تكنولوجيا المعلومات والاتصالات في تسليم خط THT الآلي بالكامل لشركة مصنعة مجرية رئيسية متخصصة في أنظمة مفتاح الطاقة. تم تثبيت الخط الكامل وتكليفه في غضون أسبوع واحد من قبل مهندس تكنولوجيا المعلومات والاتصالات ، بيتر ، الذي قام أيضًا بتدريب فريق العميل على أفضل الممارسات التشغيلية. يوضح هذا المشروع قدرتنا على تلبية المتطلبات المعقدة مع الكفاءة والتميز التقني.

حل Turney THT لإنتاج مفتاح الطاقة

لتلبية المعايير العالية لمصنعي مفاتيح الطاقة ، توفر تكنولوجيا المعلومات والاتصالات خط إنتاج ذكي بالكامل وذكي مصمم خصيصًا لإدارة ملفات تعريف المكونات المعقدة وخطوات العملية الصعبة. فيما يلي مثال على حل مخصص تم تطويره لعميل ينتج لوحات مفاتيح الطاقة على نطاق واسع:

تكوين خط الإنتاج:

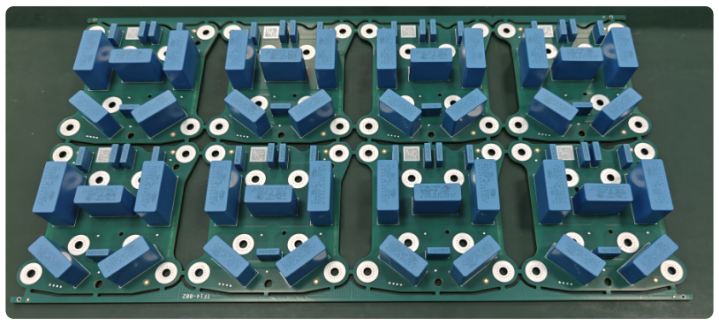

خذ الإنتاج الفعلي لمفتاح التبديل عالي الطاقة من قبل العميل كمثال: حجم المنتج الإجمالي هو 370 مم*196 مم ؛

وفقًا لمعلومات المنتج ومتطلبات العملية الفعلية ، يتم تكوين خط الحل التالي للعميل ، مع مراعاة صعوبات العملية والكفاءة في الإنتاج.

تدفق عملية الانخفاض : إدراج المكون ← لحام الموجة → فحص AOI → فصل اللوحة عبر الإنترنت

• ناقل SMT PCB - تحميل تركيبات ثنائي الفينيل متعدد الكلور

• آلة إدخال مكون فردية -وضع دقيق للمكونات غير القياسية

• ناقل ثنائي الفينيل متعدد الكلور - نقل ثنائي الفينيل متعدد الكلور سلس

• نظام لحام الأمواج -لحام عالي الكفاءة للمكونات المدرجة

• تفريغ الموجة - تفريغ ثنائي الفينيل متعدد الكلور بعد اللحام

• الناقل المجزأ - فصل المباراة

• AOI (التفتيش البصري الآلي) -تحليل جودة اللحام في الوقت الحقيقي

• رفض الناقل - يفصل لوحات موافق/نانوغرام

• آلة Depaneling المضمنة - فصل لوحة ثنائي الفينيل متعدد الكلور

بيانات الحل:

• متطلبات الطاقة الإجمالية : كحد أقصى 38 كيلو واط / قوة تشغيل: ~ 10KW

• البصمة المطلوبة : تقريبا. 20m × 5M (100 متر ²)

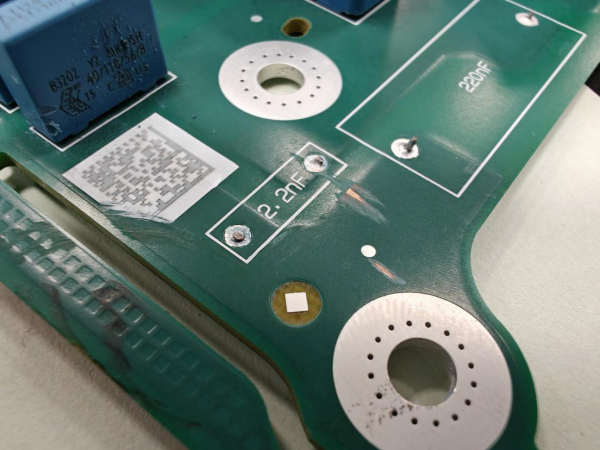

تحليل جودة مفصل اللحام:

100 ٪ معدل تغلغل القصدير ،

تجاوز 75 ٪ من معايير IPC.

تخصيص القوى العاملة لخط الإنتاج:

• 1 مهندس

• 3 مشغلين

• 1 مفتش مراقبة الجودة

يمكن تخصيص التوظيف المرن لتلبية احتياجات الإنتاج المحددة.

كيفية تخصيص حل THT لمفتاح الطاقة ، ? انقر هنا للحصول على حلول مجانية >>>

الفيديو: خط THT حقيقي في مجموعة مفتاح الطاقة:

حالة التطوير

1. تقنية آلة المكونات التلقائية THT ناضجة.

2. تستمر ذكاء المعدات والأتمتة في التطور ، مما يقلل من عدد كبير من العمليات اليدوية.

3. نظام تحديد المواقع البصري: تستخدم آلات المكونات الإضافية الحديثة THT عمومًا محاذاة مرئية CCD عالية الدقة لتحسين دقة المكونات الإضافية

4. تحسين AI-AI-ASISTING: أدخل خوارزمية AI لتحسين مسار المكون الإضافي وتقليل المكونات الإضافية الفارغة والمكونات الإضافية الخاطئة

5. المكون المكون المكون على شكل خاص: مثل المكثفات الكهربائية الكبيرة والموصلات والمحولات ومكونات الموثوقية الأخرى.

معالجة الصعوبات والحلول في تجميع مفتاح الطاقة PCBA

غالبًا ما تتضمن مجموعات مفتاح الطاقة أجزاء غير قياسية ومتطلبات حرارية عالية. يتناول حلنا العديد من صعوبات التصنيع الشائعة:

1. مكون الصعوبات التكيف. المكونات غير القياسية (مثل المكثفات الكهربائية الكبيرة ، والمحولات ، والموصلات غير القياسية) لها أشكال غير منتظمة ، من الصعب التغذية ، ولا يمكن إصلاحها بواسطة التركيبات العامة.

الحل: إمدادات التغذية المخصصة وفقًا للمكونات ، مثل تغذية الشريط العمودي ، وتغذية الشريط الأفقي ، وتغذية لوحة الاهتزاز ، وما إلى ذلك ، فوهات الشفط المخصصة أو القبائل الميكانيكية تلتقط المكونات بدقة وموثوقة.

2. تشوه الدبوس يؤدي إلى سوء الإدراج.

الحل: يحدد CCD الدقة دبابيس المكون ، وحجم المكون الإضافي قبل أن يكون المكون الإضافي مناسبًا للمكون الإضافي بعد. بالإضافة إلى ذلك ، يمكن تحديد موقع فتحات المكونات على لوحة ثنائي الفينيل متعدد الكلور مرتين لضمان موثوقية المكون الإضافي.

3. قضايا التوافق في تصميم ثنائي الفينيل متعدد الكلور ، وسوء المطابقة بين الثقوب والمكونات

الحل: استخدم أدوات DFM (تحليل التصنيع) (مثل Valor NPI) في مرحلة التصميم

4. تعارضات المكونات الإضافية عالية الكثافة. في لوحات متعددة الطبقات أو لوحات عالية الكثافة ، تكون متاخمة من خلال الثقوب قريبة جدًا ، مما يؤدي إلى التداخل الميكانيكي

الحل: قم بتحسين تسلسل المكون الإضافي (تخطيط مسار AI) وتخصيص رؤوس المكونات المصغرة.

5. مشكلة إدخال السيطرة على القوة. الكثير من القوة سوف تلحق الضرر بالتكامل أو المكونات ، والقليل من القوة سوف تسبب إدخالًا كاذبًا.

الحل: محرك servo + جهاز التحكم في حلقة مستشعر القوة.

6. مشكلة المكون العائمة أثناء اللحام

الحل: تعتمد جهاز المكونات التلقائية في آلية قدم ثني لتشديد المكونات ، وضمان موثوقية اللحام ، وتقليل معدل المعيب.

7. إن اختراق القصدير لحام الموجة ضعيف ولا يمكنه تلبية أكثر من 75 ٪.

الحل: يتم ضبط التدفق بالتساوي ، يتم استخدام لحام الموجة المزدوجة ، والإعداد المتوقع للسرعة + لأفضل المعلمات.

8. الصدمة الحرارية تسبب تشوه ثنائي الفينيل متعدد الكلور ، و PCB يعزز بعد لحام درجة الحرارة العالية ، مما يؤثر على العمل اللاحق.

الحل: استخدم التركيبات الحجرية الاصطناعية لإصلاح وحماية اللوحة والمكونات.

في تصنيع مفتاح الطاقة PCBA (مجموعات لوحة الدوائر المطبوعة) ، تعتبر الدقة والاتساق والإنتاجية أمرًا بالغ الأهمية. مع الأبعاد المكونة التي تصل إلى 370 مم × 196 مم وتتضمن خطوات لحام واختبار معقدة ، فإن خط THT الآلي بالكامل ليس مجرد خيار - إنه ضرورة.

لماذا تختار تكنولوجيا المعلومات والاتصالات؟

مع أكثر من 25 عامًا من الخبرة في الصناعة ، تقدم تكنولوجيا المعلومات والاتصالات أكثر من مجرد معدات - نوفر راحة البال. إن شبكة الدعم العالمية لدينا ، والآلات المعتمدة من قبل CE الأوروبية وحلول الأتمتة القابلة للتخصيص تجعلنا الشريك الموثوق به لمصنعي مفاتيح الطاقة في جميع أنحاء العالم.

هل أنت على استعداد لترقية إنتاج مفتاح الطاقة الخاص بك مع أتمتة THT؟
