حل SMT و DIP بالكامل لتصنيع أجهزة التجميل

تطبيقات PCBA في أجهزة التجميل

مع ارتفاع الطلب على أجهزة العناية الشخصية والأجهزة الطبية الجمالية في المنزل ، تتطور صناعة تقنية التجميل بسرعة. لم تعد هذه الأجهزة أدوات للعناية بالبشرة البسيطة - فهي أجهزة صحية وعافية متطورة مدعومة بإلكترونيات دقيقة.

دعمت تكنولوجيا المعلومات والاتصالات الشركات المصنعة العالمية في إنتاج PCBA لمجموعة واسعة من إلكترونيات الجمال والعناية بالبشرة ، بما في ذلك:

• EMS (تحفيز العضلات الكهربائية) أجهزة تنغيم الوجه

• أقنعة علاج العناية بالبشرة

• RF (تردد الراديو) أدوات مضادة للشيخوخة وتشديد الجلد

• منظفات الوجه بالموجات فوق الصوتية

• فرش التطهير الذكية متصلة عبر التطبيق أو البلوتوث

تجمع هذه المنتجات بين عوامل الشكل المدمجة مع أنظمة التحكم المعقدة ، والتي تتطلب تجميع تركيب السطح عالية الدقة وعمليات DIP. يستمر الاتجاه نحو أجهزة العافية الذكية في دفع الابتكار في هذا القطاع.

Smart Factory Solution لتصنيع جهاز التجميل PCBA

في مارس 2025 ، قدمت تكنولوجيا المعلومات والاتصالات خط إنتاج SMT & DIP الآلي بالكامل إلى الشركة الرائدة في مجال منتجات تكنولوجيا الجمال الذكية. تم تصميم PCBA المميز ، الذي يبلغ 275 مم × 255 مم ، للاستخدام في المتطورة أجهزة العناية بالبشرة الشخصية مع التسامح الضيق وتصميم الدائرة متعددة الوظائف.

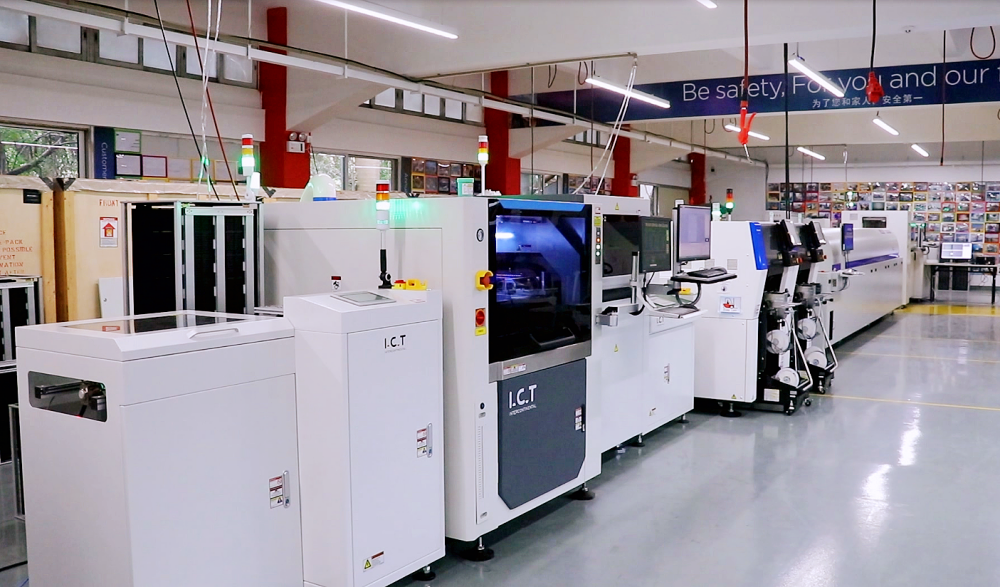

تدفق عملية SMT:

علامات الليزر ← طباعة معجون لحام → فحص SPI → وضع مكون SMT → لحام تراجع (10 مناطق تسخين) → فحص AOI → ثنائي الفينيل متعدد الكلور للتصاعد على الجانب السفلي

تكوين خط إنتاج SMT

• محمل ثنائي الفينيل متعدد الكلور - ———————————————— - تحميل PCB

• محمل فراغ الترجمة ثنائي الفينيل متعدد الكلور —————— - تحميل ثنائي الفينيل متعدد الكلور

• آلة علامات الليزر - —————————— - ملصقات الطباعة

• PCB SMT stencil Printer ———————————— - لحام طباعة معجون

• spi ————————————————————— -

• PCB يرفض الناقل ————————————— - NG يرفض لوحة

• آلة اختيار ومكان عالية السرعة ——————-وضع المكون

• آلة التوظيف العالمية ————————— - وضع المكون

• الممر رفع الناقل ————————————— - نقل PCB ، الاتصالات الأمامية والخلفية

• الفرن الثياب - ——————————————— - حامى لحام

• ناقل التبريد - ————————————— - تبريد ثنائي الفينيل متعدد الكلور

• العازلة العمودية ————————————————— - PCB Buffer

• aoi ———————————————————————— - التفتيش البصري

• PCB رفض الناقل ————————————— - فحص منتجات/موافق

• إطار تخزين ثنائي الفينيل متعدد الكلور العازلة ——————————————————— -

• PCB Flipper ————————————————— - PCB Flipping

• NG/OK تفريغ ———————————————— - حسنًا و NG Collection

قم ببناء خط SMT عالي الدقة مع تكنولوجيا المعلومات والاتصالات - اتصل بنا الآن >>>

تراجع تدفق عملية

إدراج مكون يدوي → ad-insertion المكون الأفقي والخبر

تراجع تكوين خط الإنتاج (جانب الروبوت)

• خط الإدراج --------- ----------- دليل مكون

• لحام الموجة --------- -----------مكون المكونات الإضافية لحام

• تفريغ الموجة --------- -------- ثنائي الفينيل متعدد الكلور النقل

• خط حزام التجميع --------- -------- النقل ثنائي الفينيل متعدد الكلور

تراجع تكوين خط الإنتاج (الجانب العلوي)

• PCB Wave Soldering Loader --------- ---------- Transfer PCB

• آلة الإدخال الأفقية --------- --------- إدراج مكون تلقائي

• ناقل PCB ------------------ ----------------- نقل ثنائي الفينيل متعدد الكلور

• ناقل ثنائي الفينيل متعدد الكلور ------------------ ----------------- وضع لاعبا اساسيا

• إدراج النموذج الفردي Machin E ---------- --------- إدراج المكون التلقائي

• خط الإدراج -------------------- ------------------ الإدراج اليدوي

• آلة الرش ---------------- --------------- تدفق الرش

• آلة لحام الموجة ----------- ------------ مكون المكونات الإضافية لحام

• تفريغ حزام لحام الموجة --------- -------- ثنائي الفينيل متعدد الكلور النقل

• AGV Robot ---------------------

• خط حزام التجميع --------------- --------------- نقل PCBA

• FCT Tester ------------------- ------------------- اختبار وظيفة PCBA

• V-Cut ----------------------- -------------------- PCBA Depaneling

تراجع خط التجميع

تراجع خط الإدراج اليدوي

قم بإعداد خط Dip الخاص بك لإلكترونيات الجمال - تحدث إلى تكنولوجيا المعلومات والاتصالات اليوم >>>

تكوين المفتاح والأداء

هذا الخط مناسب للإلكترونيات من العافية من منتصف إلى أعلى ، وخاصة إنتاج ثنائي الفينيل متعدد الكلور المدمج لأجهزة الوجه الذكية وإلكترونيات العناية الشخصية التي تعمل بالنيابة.

فيديو دراسة الحالة الواقعية

استكشاف كيف ساعدت تكنولوجيا المعلومات والاتصالات علامة تجارية عالمية لإلكترونيات التجميل أتمتة مصنعها.

حل تحديات التصنيع في جهاز PCBA جهاز التجميل

يعد جهاز PCBAs جهاز التجميل من بين أكثر التجميعات تعقيدًا وحساسة في إلكترونيات العافية للمستهلك. يتطلب تصنيعها معالجة تحديات العملية المتعددة من خلال هندسة الدقة وحلول المصانع الذكية.

1. دقة الموضع العالية

أثناء تجميع SMT ، يجب وضع المكونات بدقة على منصات ثنائي الفينيل متعدد الكلور. عندما تصبح المكونات أصغر وأضيق الملاعب ، تصبح دقة الموضع أكثر أهمية.

* الحل:
نقوم بنشر آلات التوظيف المستوردة عالية الدقة مع دقة التنسيب تصل إلى ± 30μm. بالإضافة إلى ذلك ، تتيح الكاميرات عالية الدقة التعرف الدقيق لأجهزة النبرة الدقيقة مثل BGA و QFP ، مما يضمن الموثوقية في مجموعة PCB الخاصة بأجهزة العناية الشخصية.

2. تنوع المكون في الحجم والشكل

غالبًا ما تحتوي مركبات ثنائي الفينيل متعدد الكلور على مجموعة واسعة من المكونات - المقاومات ، والمكثفات ، والرقائق ، والموصلات - كل منها تختلف في الحجم والشكل.

* الحل:
لإدارة هذا ، نطبق تكوين 1+1: بئر عالي السرعة للمكونات السلبية الصغيرة (مثل المكثفات والمقاومات) وملب متعدد الوظائف لعناصر أكبر مثل الموصلات و ICS. يزيد هذا النهج من الكفاءة والتوافق مع إلكترونيات الجمال والعناية بالبشرة الشخصية.

3. جودة طباعة معجون لحام

تعد طباعة معجون لحام ثابت ودقيق أمرًا بالغ الأهمية لعمليات SMT الناجحة.

* الحل:
قبل الطباعة ، يتم إحضار معجون اللحام إلى درجة حرارة الغرفة ويتم تقليب الطرد المركزي باستخدام خلاط معجون لحام لتنشيط خصائصه. نستخدم بعد ذلك طابعة استنسل عالية الدقة مع دقة ± 0.025 مم ، مما يضمن جودة إيداع اللحام المثلى لأجهزة العافية الذكية.

4. لحام الموثوقية والتحكم الحراري

بالنسبة إلى موثوقية الجهاز على المدى الطويل ، يعد التحكم الدقيق في ملف تعريف التراجع أمرًا ضروريًا.

* الحل:
نستخدم معدات التنميط الاحترافية وتدريب العملاء على التحقق من إعدادات درجة الحرارة في بداية كل نوبة. يضمن فرن التراجع المكون من 10 منطقة تحكمًا حراريًا ثابتًا عبر مركبات ثنائي الفينيل متعدد الكلور ، مما يدعم متانة الأجهزة الطبية الجمالية في المنزل.

5. توافق المواد وتبديد الحرارة

المكونات المختلفة لها حساسيات حرارة متفاوتة. يمكن أن يؤدي توزيع الحرارة غير المتكافئ إلى تلف الأجزاء الحساسة أثناء التراجع.

* الحل:
تبدأ أفراننا المكونة من 10 منطقة مع مراحل التسخين المنخفضة للدرجات الحرارة والنقع ، تليها التسخين التدريجي لتتناسب مع ملف تعريف حرارة كل مكون. يوجه تصميم الدورة الدموية ذات الحلقة الصغيرة للفرن برفق الهواء الدافئ حول مفاصل اللحام لتقليل الصدمة الحرارية وضمان التحولات السلسة.

6. سرعة التنسيب والكفاءة

تعد الإنتاجية مفتاحًا في تصنيع أجهزة الجمال الذكية ، ولكن يجب ألا تسوية السرعة دقة.

* الحل:
من خلال فصل المكونات الصغيرة والكبيرة في التثبيت المتوازي ، يصل الخط إلى سرعة نظرية قدرها 180،000 cph وإخراج حقيقي يتراوح بين 90،000 - 100000 كرات في الساعة ، مما يؤدي إلى تحسين الإنتاجية للإلكترونيات الصحية والعافية.

7. التفتيش ومراقبة الجودة

يعد فحص ما بعد الطول ضروريًا للكشف عن اختلال الجسور أو جسور اللحام أو السراويل القصيرة.

* الحل:
نقوم بتجهيز الخط بأنظمة التفتيش البصري الآلي (AOI) لمراقبة جودة كل لوحة والتحقق من صحة كل لوحة ، مما يضمن أعلى الاتساق عبر الدفعات.

8. السيطرة البيئية

يمكن أن تؤثر العوامل البيئية مثل الرطوبة وتقلبات درجة الحرارة على جودة اللحام وموثوقية ثنائي الفينيل متعدد الكلور.

* الحل:
نساعد العملاء على تصميم ورش عمل SMT التي تلبي معايير غرفة التنظيف ISO 14644. يتم الحفاظ على شروط ورشة العمل عند درجة حرارة 24 ± 2 درجة مئوية ورطوبة 40-60 ٪ ، مما يضمن المعدات واستقرار العملية لتكنولوجيا التحسينات الحساسة للتكنولوجيا.

لماذا تكنولوجيا المعلومات والاتصالات؟

نحن لا نقدم فقط المعدات ، ولكن حلول على مستوى المصنع ، من تصميم التخطيط إلى التثبيت وخدمة ما بعد البيع. تم صنع أنظمة تكنولوجيا المعلومات والاتصالات إلى:

• تناسب تصميمات أجهزة التجميل الصغيرة وغير المنتظمة

• تقديم الدقة والتكرار

• تحسين ضمان الجودة

• زيادة كفاءة الإنتاج

• ضمان الدعم العالمي المحلي

هل أنت مستعد لبناء مصنع جهاز الجمال الذكي؟

اتصل بخبرائنا >>

دعنا نساعدك على أتمتة إنتاج جهاز التجميل الخاص بك.

حلول SMT و DIP سريعة وموثوقة وقابلة للتطوير.
