SMT Production Line Solution Provider

خطوط إنتاج SMT

هنا يمكنك الحصول على آلة خط SMT الشاملة لخطوط إنتاج SMT.

بتوجيه من مهندسي SMT المحترفين، نضمن حصولك على حل خط SMT الكامل لتلبية احتياجات الإنتاج الخاصة بك.

الكلمات الدالة:

دعونا نستكشف سر خطوط إنتاج SMT

لقد خدمنا العديد من المصانع، وسوف نقوم بتخصيص حلول SMT الخاصة بهم وفقًا لمنتجات العملاء المختلفة، والقدرة، وعدد الموظفين، والوضع المالي.

يمكن تقسيم خط إنتاج SMT عالي السرعة إلى نوعين، وفقًا لدرجة الأتمتة التي يمكن تقسيمها إلى خط إنتاج أوتوماتيكي بالكامل وخط إنتاج شبه تلقائي.

المعدات الرئيسية هي طابعة الاستنسل، وآلة الالتقاط والوضع SMT، وفرن إعادة التدفق، وآلة تسليم SMT في خط إنتاج SMT الاقتصادي.



وفقًا لما إذا كان خط الإنتاج العالمي الخاص بك يحتاج إلى معدات اختبار أكثر تطورًا، فهناك خيارات AOI وSPI وAXI.

ما هو خط إنتاج SMT؟

يشير خط إنتاج SMT إلى خط إنتاج يستخدم تقنية التركيب السطحي (SMT) لتجميع المنتجات الإلكترونية.SMT هي تقنية تعمل على ضغط المكونات الإلكترونية التقليدية إلى مكونات أصغر مثبتة على السطح (SMC) ثم تركيبها مباشرة ولحامها على سطح لوحات الدوائر المطبوعة (PCBs).اتصل أيضًا بخط تجميع SMT PCB.

الملامح الرئيسية لخطوط إنتاج SMT هي كما يلي:

1. التجمع عالي الكثافة:
نظرًا لصغر حجم المكونات المثبتة على السطح، يمكن تحقيق تجميع عالي الكثافة على مركبات ثنائي الفينيل متعدد الكلور.
2. الموثوقية العالية:
تعمل تقنية SMT على تقليل اتصال الدبوس في عمليات المكونات الإضافية التقليدية، وبالتالي تقليل معدلات فشل المنتج.
3. التكلفة المنخفضة:
يمكن لخطوط إنتاج SMT ذات الدرجة العالية من الأتمتة تحقيق إنتاج واسع النطاق وتقليل تكاليف الإنتاج.
4. التصغير:
مكونات التثبيت على السطح صغيرة الحجم، مما يساعد على تصغير حجم المنتجات الإلكترونية.
5. الأتمتة:
عادةً ما يستخدم خط تجميع SMT PCB معدات آلية، مثل طابعات الاستنسل SMT، وآلات التنسيب، وأفران إعادة التدفق، وما إلى ذلك، لتحسين كفاءة الإنتاج.


أين يتم استخدام خطوط إنتاج SMT？

خط التجميع SMT عبارة عن تقنية تجميع إلكترونية حديثة تستخدم على نطاق واسع في إنتاج المنتجات الإلكترونية المختلفة.
عولمة وتوطين تكنولوجيا المعلومات والاتصالات وخدمة ما بعد البيع.
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.TEgypt-SMT production line- PCB Loader-stencil printer- hanwha pick and place machine-reflow oven.jpg
  • I.C.T-New-EUROPE_597_597.jpg
  • I.C.T-New-KAZAKHSTAN_597_597.jpg
  • I.C.T New MALAYSIA SEMICON_596_596.jpg

مميزات استخدام خطوط إنتاج SMT

  • SMT مفيد للإنتاج التلقائي، وتحسين الإنتاجية وكفاءة الإنتاج

    إن التوحيد والتسلسل والاتساق لظروف اللحام لمكونات الرقاقة تجعل SMT أوتوماتيكيًا للغاية. سيتم تقليل فشل المكونات الناتج عن عملية اللحام بشكل كبير وسيتم تحسين الموثوقية.

  • تكلفة المواد منخفضة

    نظرًا لتحسين كفاءة معدات الإنتاج وتقليل استهلاك مواد التعبئة والتغليف، أصبحت تكلفة التعبئة والتغليف لمعظم مكونات SMT أقل من تكلفة مكونات THT من نفس النوع والوظيفة. وبالتالي، فإن سعر مبيعات مكونات SMT أقل من سعر مكونات THT.

  • تبسيط عملية الإنتاج وتقليل تكلفة الإنتاج

    عند التركيب على مركبات ثنائي الفينيل متعدد الكلور، لا يلزم ثني أسلاك المكونات أو تشكيلها أو قطعها، بحيث يتم تقصير العملية برمتها وتحسين كفاءة الإنتاج. تكلفة المعالجة لنفس الدائرة الوظيفية أقل من تكلفة الاستيفاء عبر الفتحة، والتي يمكن أن تقلل بشكل عام من إجمالي تكلفة الإنتاج بنسبة 30% إلى 50%.

  • تحقيق التصغير

    الحجم والحجم الهندسي الذي تشغله المكونات الإلكترونية SMT أصغر بكثير من مكونات الاستيفاء عبر الفتحة، والتي يمكن تقليلها عمومًا بنسبة 60% إلى 70%، ويمكن حتى تقليل بعض المكونات بنسبة 90% في الحجم والحجم. وفي الوقت نفسه، يمكن تقليل وزن المكونات بنسبة 60% إلى 90%.

  • سرعة نقل إشارة عالية

    المكونات المجمعة SMT ليست فقط مدمجة في الهيكل، ولكنها أيضًا عالية الكثافة الآمنة. يمكن أن تصل كثافة التجميع إلى 5.5 إلى 20 وصلة لحام لكل سنتيمتر مربع عند لصق PCB على كلا الجانبين. يمكن لمركبات ثنائي الفينيل متعدد الكلور المجمعة بواسطة SMT تحقيق نقل إشارة عالي السرعة بسبب ماس كهربائى وتأخير بسيط. وفي الوقت نفسه، تكون مركبات ثنائي الفينيل متعدد الكلور المجمعة SMT أكثر مقاومة للاهتزاز والتأثير. وهذا له أهمية كبيرة لتحقيق تشغيل فائق السرعة للمعدات الإلكترونية.

  • تأثيرات جيدة عالية التردد

    نظرًا لأن المكونات لا تحتوي على سلك أو سلك قصير، فإن المعلمات الموزعة للدائرة تنخفض بشكل طبيعي ويتم تقليل تداخل التردد اللاسلكي.

كيف تعمل خطوط إنتاج SMT？

تتضمن آلة خط SMT أوتوماتيكية بالكامل محمل ثنائي الفينيل متعدد الكلور, طابعة استنسل SMT, الناقل, آلة الاختيار والوضع, فرن إنحسر, الهيئة العربية للتصنيع، أداة تفريغ NG/OK.

خذ خاصتنا الشركة المصنعة لكاميرات المراقبة الروسية كمثال:

يقومون بوضع لوحة PCB في اللودر، ومن ثم سيتم نقل PCB إلى آلة طباعة الاستنسل لطباعة معجون اللحام، ثم يدخلون إلى آلة الالتقاط والوضع لوضع المكونات ذات الأحجام المختلفة على PCB، ثم يدخلون فرن إعادة التدفق لحام درجة الحرارة العالية.وأخيرًا، يدخل PCBA المنتج إلى أداة التفريغ.

اتصل بنا

كيف يجب أن أختار خطوط إنتاج SMT بشكل صحيح？

تشمل المكونات الرئيسية لخط تجميع SMT ما يلي:

  • آلة طباعة: يستخدم لطباعة معجون اللحام أو المادة اللاصقة على الموضع المحدد لثنائي الفينيل متعدد الكلور.
  • آلة التركيب: يقوم بتركيب مكونات التركيب السطحي بدقة على PCB.
  • فرن إنحسر: يذوب معجون اللحام بالتسخين لتحقيق لحام المكونات وثنائي الفينيل متعدد الكلور.
  • معدات التفتيش: يستخدم للكشف عن جودة ثنائي الفينيل متعدد الكلور المجمع، مثل الفحص البصري التلقائي (AOI) والفحص بالأشعة السينية.
  • معدات إعادة العمل: يستخدم لإصلاح العيوب التي تحدث أثناء عملية الإنتاج.

تنقسم أنواع خطوط التجميع SMT بشكل أساسي إلى خطوط إنتاج أوتوماتيكية بالكامل وخطوط إنتاج شبه أوتوماتيكية.تشير خطوط الإنتاج الأوتوماتيكية بالكامل إلى أن معدات خط الإنتاج بأكملها عبارة عن معدات أوتوماتيكية بالكامل، بينما تشير خطوط الإنتاج شبه الأوتوماتيكية إلى أن معدات الإنتاج الرئيسية غير متصلة بالكامل، ويجب إكمال بعض العمليات يدويًا.


موارد خطوط إنتاج SMT

للحصول على مزيد من التفاصيل، برجاء تنزيل ملف PDF 'معلومات حل SMT' أو الاتصال بنا.

اسم حجم صورة مصغرة انسخ الرابط تحميل
ماذا عن تكنولوجيا المعلومات والاتصالات؟ 5.80MB download انسخ الرابط تحميل
حل خط تكنولوجيا المعلومات والاتصالات SMT 1.36MB download انسخ الرابط تحميل
فرن إعادة التدفق من سلسلة ICT Lyra 1.12MB download انسخ الرابط تحميل
تكنولوجيا المعلومات والاتصالات SMT طابعة أوتوماتيكية بالكامل 1.39MB download انسخ الرابط تحميل
آلة معالجة تكنولوجيا المعلومات والاتصالات SMT & DIP ثنائي الفينيل متعدد الكلور 2.31MB download انسخ الرابط تحميل

معدات خطوط إنتاج SMT ذات الصلة

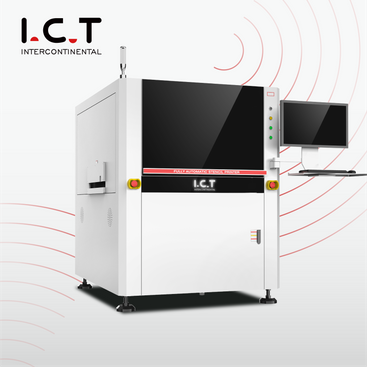

I.C.T-4034 |طابعة استنسل SMT أوتوماتيكية بالكامل
I.C.T-4034 |طابعة استنسل SMT أوتوماتيكية بالكامل
تعد آلات طابعة الاستنسل الأوتوماتيكية لتكنولوجيا المعلومات والاتصالات المعيار الجديد لطباعة SMT البسيطة والفعالة.توفر دورة الطباعة التي تبلغ 7 ثوانٍ وإعدادات تغيير الخط السريع والتكرار العالي أفضل النتائج في جميع الاتجاهات.تتم مطابقة التطبيقات المختلفة لتلبية الاحتياجات المختلفة. * حجم ثنائي الفينيل متعدد الكلور: 50*50 ~ 400*340 مللي متر * حجم إطار الاستنسل: 470*370 ~ 737*737 مللي متر * التنظيف: جاف، رطب، فراغ، قلب أنبوب التنظيف: 410 مم * Ø20 مم؛ورق التنظيف: 380 مم * 10 م * التفتيش القياسي ثنائي الأبعاد * وقت الدورة: <7.0 ثانية
0
0

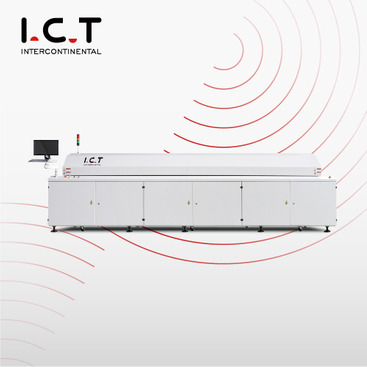

I.C.T-Lyra622N |آلة فرن لحام إنحسر ثنائي القضبان SMD خالية من الرصاص
I.C.T-Lyra622N |آلة فرن لحام إنحسر ثنائي القضبان SMD خالية من الرصاص
تكنولوجيا المعلومات والاتصالات-Lyra622N |آلة فرن لحام إنحسر ثنائي القضبان SMD خالية من الرصاص فرن إعادة التدفق من سلسلة ICT Lyra مصنوع بمعايير النيتروجين.يمكن للعميل إضافة النيتروجين في أي وقت في المستقبل تتمتع تكنولوجيا المعلومات والاتصالات بخبرة 26 عامًا في صناعة SMT. التثبيت والتدريب متاحان في الموقع.خدمة العملاء 24/7. خبراء مدربين تدريبا عاليا.دقيقة واقتصادية.مجموعة DIY الموجهة للرؤية.سهل التجميع.البرمجيات مفتوحة المصدر
0
0

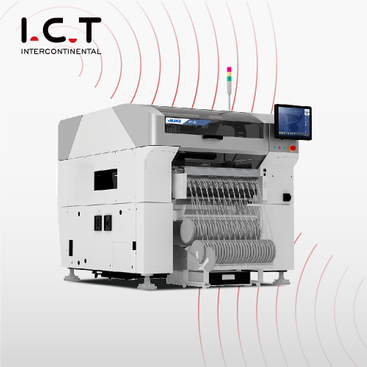

RS-1R |ماكينة JUKI SMT عالية السرعة للالتقاط والوضع
RS-1R |ماكينة JUKI SMT عالية السرعة للالتقاط والوضع
ماكينة JUKI RS-1R Smt عالية السرعة للالتقاط والوضع. تجميع أسرع لأصغر الرقائق (0201 متري) حتى المكونات الكبيرة بطول حافة 50 × 150 مم أو 74 مم للمكونات المربعة.
0
0

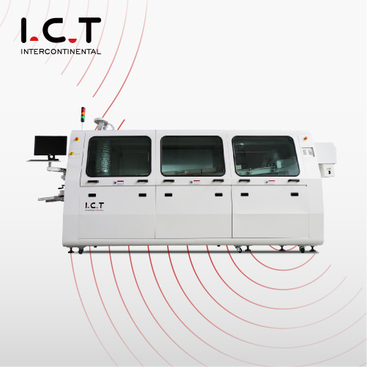

Acrab350|آلة لحام موجة النيتروجين DIP PCB ذات الاستقرار العالي
Acrab350|آلة لحام موجة النيتروجين DIP PCB ذات الاستقرار العالي
آلة لحام موجة النيتروجين DIP PCB عالية الثبات وآلة لحام موجة النيتروجين الخالية من الرصاص THT PCB ومعدات لحام موجة DIP الأوتوماتيكية شرائه مع شريكك الموثوق به!تتمتع تكنولوجيا المعلومات والاتصالات بخبرة 26 عامًا في صناعة SMT. أبرز الملامح: يتوفر التثبيت والتدريب في الموقع، وخدمة العملاء على مدار الساعة طوال أيام الأسبوع.خبراء مدربين تدريبا عاليا. دقيقة واقتصادية.مجموعة DIY الموجهة للرؤية.سهل التجميع.البرمجيات مفتوحة المصدر.
0
0

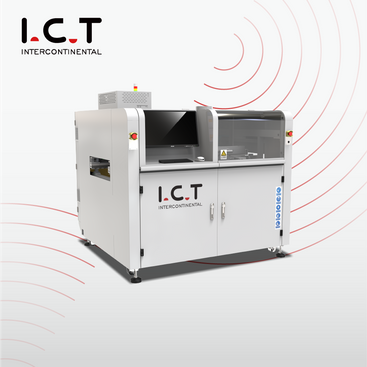

I.C.T-SS540 |آلة لحام الموجة الانتقائية عبر الإنترنت
I.C.T-SS540 |آلة لحام الموجة الانتقائية عبر الإنترنت
آلة لحام الموجة الانتقائية الأوتوماتيكية لثنائي الفينيل متعدد الكلور.مرحبا بكم في الاستفسار! شرائه مع شريكك الموثوق به!تتمتع تكنولوجيا المعلومات والاتصالات بخبرة 26 عامًا في صناعة SMT. أبرز الملامح: يتوفر التثبيت والتدريب في الموقع، وخدمة العملاء على مدار الساعة طوال أيام الأسبوع.خبراء مدربين تدريبا عاليا. دقيقة واقتصادية.مجموعة DIY الموجهة للرؤية.سهل التجميع.البرمجيات مفتوحة المصدر.
0
0

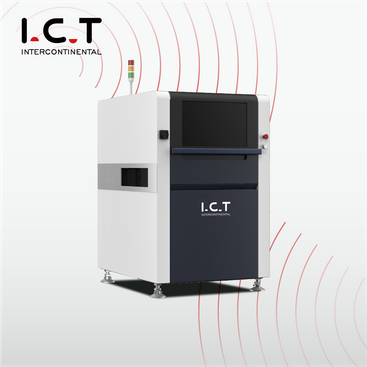

I.C.T AI-5146 |SMT إنتاج خط الاختبار البصري ثنائي الفينيل متعدد الكلور على الإنترنت آلة فحص Aoi
I.C.T AI-5146 |SMT إنتاج خط الاختبار البصري ثنائي الفينيل متعدد الكلور على الإنترنت آلة فحص Aoi
آلة فحص SMT AOI تدعم إنتاج تجميع ثنائي الفينيل متعدد الكلور. * 12 مليون بكسل صناعي رقمي ذكي * دقة الكاميرا 10um FoV40*30 مللي متر * كشف العدسة الثنائية المركز * دقة انحراف الاختبار أقل من 0.25 مم * التعرف التلقائي بنقرة واحدة على برمجة القائمة الدنيا
0
0

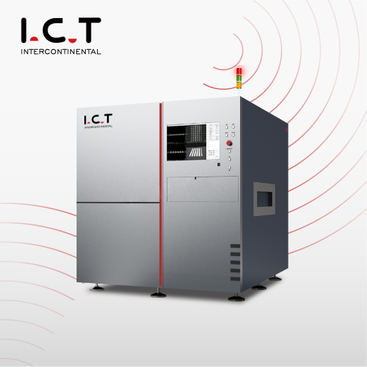

آي سي تي-9200 |آلة معدات التفتيش الآلي PCB SMT X Ray عبر الإنترنت
آي سي تي-9200 |آلة معدات التفتيش الآلي PCB SMT X Ray عبر الإنترنت
تم تصميم ICT-9200 لتوفير تصوير عالي الدقة للأشعة السينية لصناعة الإلكترونيات.يعد هذا النظام متعدد الاستخدامات فعالاً للعديد من التطبيقات في عملية تصنيع ثنائي الفينيل متعدد الكلور.يتضمن ذلك أشباه الموصلات مثل BGA وCSP وLGA وPOP وSIP وQFN ورقائق الوجه وCOB وLED.ال يعد ICT-9200 أداة دعم قوية لتطوير العمليات ومراقبة العمليات وتحسين عمليات إعادة العمل.
0
0

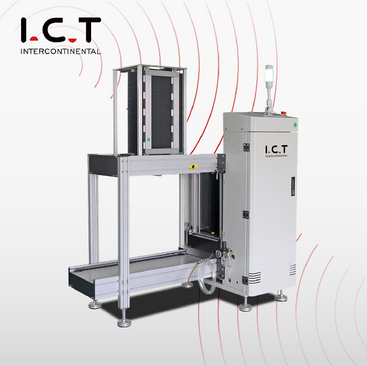

محمل مجلة ICT SMT PCB وUnlader
محمل إطار تخزين ثنائي الفينيل متعدد الكلور ICT SMT PCB وUnlader
آلة التفريغ SMT ذات القضبان المزدوجة ومحمل PCB شرائه مع شريكك الموثوق به!تتمتع تكنولوجيا المعلومات والاتصالات بخبرة 26 عامًا في صناعة SMT. أبرز الملامح: يتوفر التثبيت والتدريب في الموقع، وخدمة العملاء على مدار الساعة طوال أيام الأسبوع.خبراء مدربين تدريبا عاليا. دقيقة واقتصادية.مجموعة DIY الموجهة للرؤية.سهل التجميع.البرمجيات مفتوحة المصدر.
0
0

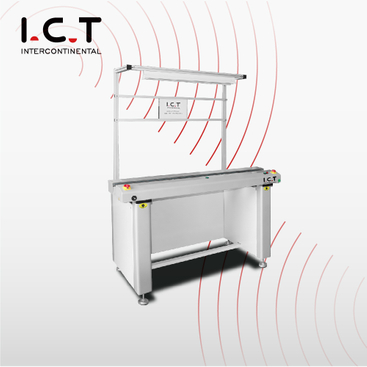

I.C.T HC-1000 |رابط SMT/ناقل التفتيش
I.C.T HC-1000 |رابط SMT/ناقل التفتيش
SMT PCB ناقل الفحص الراقي شرائه مع شريكك الموثوق به!تتمتع تكنولوجيا المعلومات والاتصالات بخبرة 26 عامًا في صناعة SMT. أبرز الملامح: يتوفر التثبيت والتدريب في الموقع، وخدمة العملاء على مدار الساعة طوال أيام الأسبوع.خبراء مدربين تدريبا عاليا. دقيقة واقتصادية.مجموعة DIY الموجهة للرؤية.سهل التجميع.البرمجيات مفتوحة المصدر.
0
0
