حلول المصنع الذكية المتقدمة لوحات التحكم في الطاقة التجارية

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2025-04-23      المنشأ:محرر الموقع

رسالتك

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button


تلعب لوحات التحكم في الطاقة دورًا محوريًا في بنية الإلكترونيات للطائرات التجارية. يتم استخدام منتجات PCBA هذه في الأنظمة الحرجة مثل التحكم في إضاءة المقصورة ، والترفيه على متن الطائرة ، وإدارة الطاقة الإضافية ، ووحدات واجهة إلكترونيات الطيران ، وأنظمة التحكم البيئي. بالنظر إلى الطبيعة الناقدة للمهمة لهذه التطبيقات ، فإن الموثوقية والاستقرار وحماية البيئة لكل ثنائي الفينيل متعدد الكلور التحكم في الطاقة أمر في غاية الأهمية.

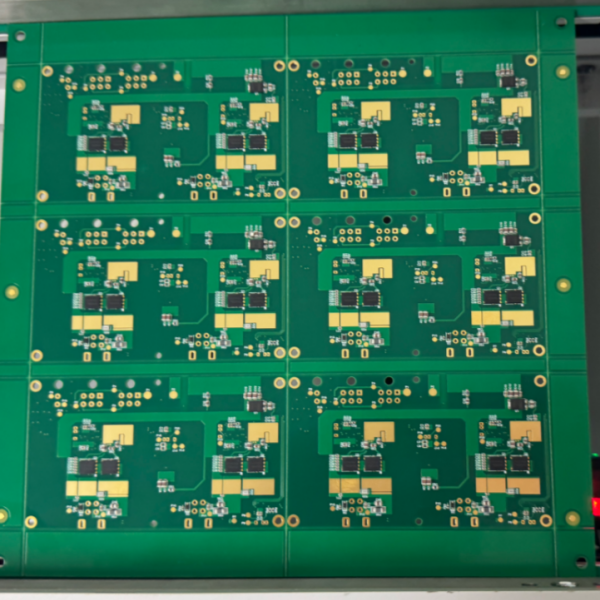

لوحة التحكم في طاقة الطائرات PCBA

لوحات التحكم في الطاقة الطائرات

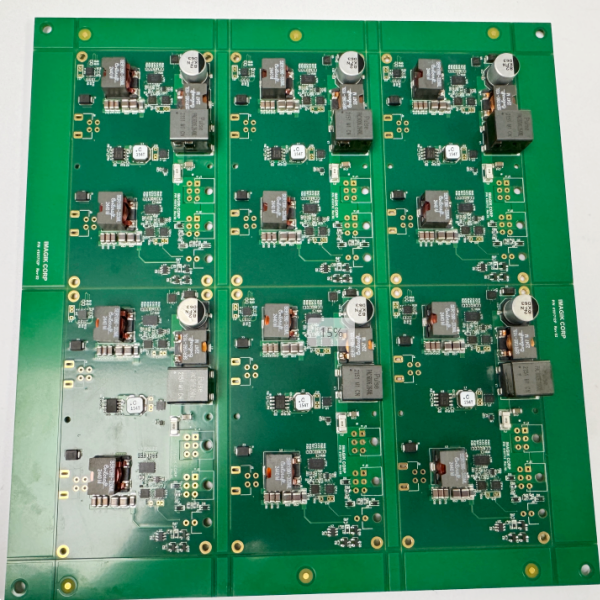

PCBA من لوحة التحكم في طاقة الطائرات

لوحات التحكم في الطاقة الطائرات


في تكنولوجيا المعلومات والاتصالات ، نتفهم متطلبات الجودة الصارمة لصناعة الطيران. لهذا السبب نقدم خط إنتاج شامل للطلاء SMT ومتطابق مصمم خصيصًا لتصنيع لوحات التحكم في الطاقة التجارية.


تكوين خط SMT لألواح التحكم في طاقة الطائرات التجارية

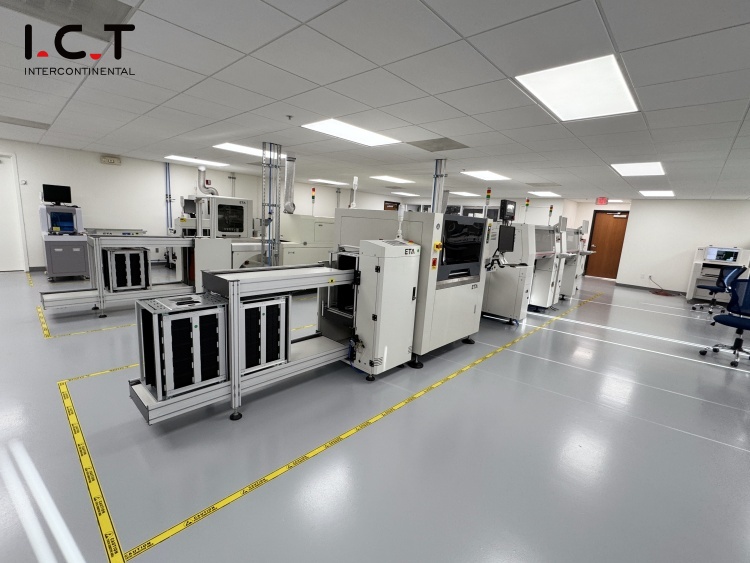

ICT SMT خط

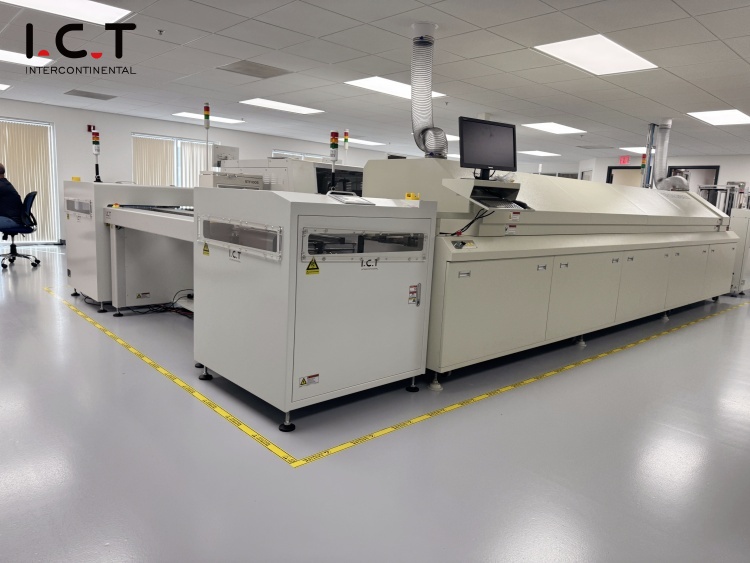

خط تكنولوجيا المعلومات والاتصالات SMT مع دوران الناقل


  • توصية التوظيف

    • 1 مهندس

    • 2 مشغلي

    • 1 جودة المفتش

    • المجموع: 4 أفراد


نظرة عامة على الإنتاجية

  • حجم ثنائي الفينيل متعدد الكلور: 220 × 210 مم (صفيف 6 لوحات)

  • الجانب العلوي

    • 84 مكونات/لوحة × 6 = 504 مكونات/لوحة

    • وقت الدورة: 27S/لوحة ← 120 لوحات/ساعة = 720 PCBA/ساعة

  • الجانب السفلي

    • 80 مكونات/لوحة × 6 = 480 مكونات/لوحة

    • وقت الدورة: 35S/اللوحة ← 102 لوحات/ساعة = 612 PCBA/ساعة

  • ملاحظة: يمكن تحسين الإنتاجية مع البرمجة غير المتصلة بالإنترنت وتحسين الآلهة المزدوجة


استهلاك الطاقة والهواء

    • إجمالي الطاقة المقدرة: 76.7 كيلوواط

    • استهلاك الطاقة التشغيل: تقريبا. 24.6 كيلو واط ساعة

    • استهلاك الهواء: 5-10 متر مكعب/ساعة


    يضمن تكوين الخط هذا الجودة IPC-A-610 Class 3 ، ضروريًا لموث- موثوقية الفضاء. الخضع للمكونات الحرجة مثل الطاقة ICs تخضع لحام انتقائي أو يدوي ، تليها عمليات تراجع النيتروجين لحماية الأجزاء الحساسة.


    تكوين خط الطلاء المطابق لألواح التحكم في طاقة الطائرات التجارية

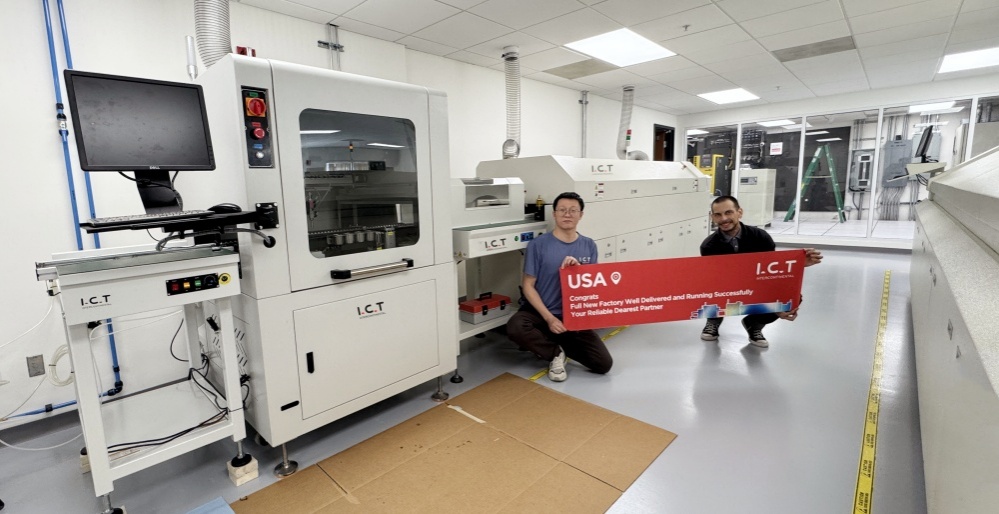

    خط الطلاء المطابق لألواح التحكم في طاقة الطائرات التجارية


    نظرة عامة على الإنتاجية

      • حجم ثنائي الفينيل متعدد الكلور: 220 × 210 مم (صفيف 6 لوحات)

      • وقت الدورة: تقريبا. 30S/لوحة → 120 لوحات/ساعة = 720 PCBA/ساعة

      • ملاحظة: بالنسبة للمواد اللاصقة للتجفيف السريع ، ضمان التحكم في التدفق لتجنب العيوب مثل التموجات أو تموجات السطح. قد يوصى بالتخفيف لتحسين اللزوجة ونمط الرش.


    استهلاك الطاقة والهواء

      • إجمالي القوة المقدرة: 18.5 كيلوواط

      • استهلاك الطاقة التشغيل: تقريبا. 9.5 كيلو واط ساعة

      • استهلاك الهواء: 3-5 متر مكعب/ساعة


    تركيز التطبيق: لوحات التحكم في الطاقة USB في الطائرات التجارية


    في صناعة الطيران الحديثة اليوم ، أصبحت مع توقع الركاب بشكل متزايد خيارات الشحن غير الملحومة أثناء الرحلة ، تعمل هذه المجالس كعمود تربيعي لحلول ما بعد الشحن في المقعد والمثبت على الحائط ، ودعم مخرجات USB والنوع C مع تلبية متطلبات السلامة والأداء الصارمة. لوحات التحكم في الطاقة USB عنصرًا حيويًا داخل كابينة الطائرات التجارية.


    على عكس واجهات الشحن على مستوى المستهلك ، يجب أن تعمل لوحات التحكم في الطاقة الخاصة بالطائرات دون عيب في ظل الظروف البيئية القاسية-بما في ذلك التغييرات السريعة في الارتفاع ، والاهتزاز الشديد ، والتداخل الكهرومغناطيسي. مصممة لإخراج DC 5V DC مستقرة مع حماية من الدائرة الزائدة والقصيرة ، فهي غالبًا ما تتميز بإدارة الطاقة الذكية ، وتشخيصات الأعطال ، وأنظمة مراقبة الحمل.


    هناك ثلاثة أنواع تكامل رئيسية في الطائرات التجارية:


    • لوحات USB المتكاملة للمقعد -مدمجة في مقعد الراكب ، وغالبًا ما تكون متصلة بالترفيه على متن الطائرة أو وحدة PSU (وحدة خدمة الركاب).

    • منشورات شحن مثبتة على الحائط -مثبتة في المناطق المشتركة مثل Galleys أو بالقرب من المرحلات للسماح بالشحن الجماعي.

    • لوحات التحكم في الطاقة متعددة الوظائف - تجمع بين الإضاءة وشحن USB ووظائف استدعاء الطاقم للتحكم الأوسع في المقصورة.


    يجب أن يلتزم كل نظام بمعايير الفضاء الصارمة مثل DO-160 ، مما يضمن التشغيل في الظروف القاسية. كما أنهم يستخدمون تقنيات متطورة للاتصال مثل موصلات MIL-DTL-38999 أو ATP المستطيلة مع جهات اتصال نحاسية بيريليوم المطلية بالذهب لضمان المتانة على المدى الطويل والحد الأدنى من المقاومة الكهربائية-حيوية في بيئات الفضاء.


    هل أنت مستعد لتعزيز حلول شحن الطائرات الخاصة بك؟


    سواء كنت تقوم بتصميم طائرة من الجيل التالي الذي يشحن POST PCBAs أو ترقية البنية التحتية للطاقة الترفيهية على متن الطائرة ، فإن تكنولوجيا المعلومات والاتصالات جاهزة لتقديم حل مصمم خصيصًا.


    اتصل بنا للحصول على استشارة فنية مجانية أو لتحديد موعد تجريبي مع خبراء PCBA الفضائية.
