HM520
Samsung
| الكمية: | |
|---|---|
| حل تركيب SMT الذكي

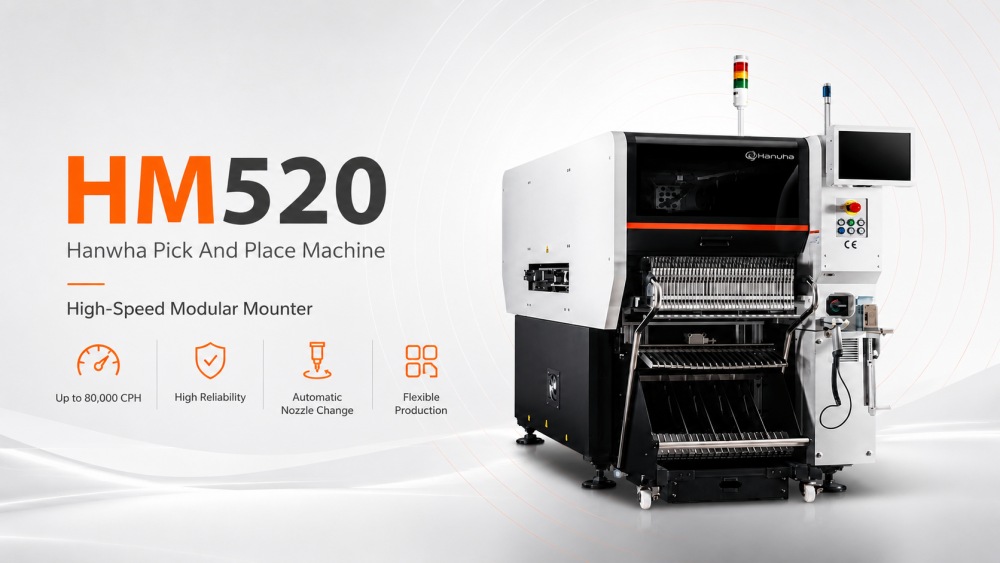

تم تصميم آلة HM520 Hanwha Pick And Place للمصنعين الذين يحتاجون إلى وضع SMT سريع ومستقر ومرن. يمكنه دعم تجميع PCB كبير الحجم لمنتجات مثل اللوحات الأم للكمبيوتر ومحركات أقراص الحالة الصلبة ووحدات الذاكرة ولوحات التحكم والإلكترونيات الاستهلاكية. باعتبارها آلة التقاط ووضع عالية السرعة، فهي تجمع بين قدرة الوضع القوية ودقة التثبيت الموثوقة. تدعم الماكينة احتياجات الإنتاج المختلفة من خلال تكوينات HS وMF، مما يمنح المصانع المزيد من الخيارات فيما يتعلق بالسرعة ونطاق المكونات وتوازن الخط. عند استخدامه مع تخطيط خط تكنولوجيا المعلومات والاتصالات SMT، والطباعة، والفحص، واللحام بإعادة التدفق، وأنظمة معالجة ثنائي الفينيل متعدد الكلور، فإنه يصبح حلاً عمليًا لبناء خط إنتاج SMT كامل وفعال.
| مقدمة النموذج
الطراز عالي السرعة: SM471Plus
إن SM471Plus عبارة عن آلة التقاط ووضع SMT عالية السرعة مع جسر واحد و10 مغازل لكل رأس. إنها تحقق سرعة مثالية تصل إلى 78,000 CPH، وهي مناسبة للرقائق الصغيرة مثل 0402. ومع الرؤية الطائرة، فإنها توفر دقة جيدة للإنتاج بكميات كبيرة في صناعات مثل الإلكترونيات الاستهلاكية والأجهزة المحمولة.
طراز مرن متوسط السرعة: SM481Plus
يوفر SM481Plus موضعًا مرنًا بجسر واحد و6 مغازل لكل رأس. يصل إلى 40,000 CPH ويتعامل مع مكونات أكبر تصل إلى BGA/QFP بدقة أعلى. يناسب هذا النموذج التطبيقات المتنوعة في صناعة السيارات والأجهزة حيث تكون أحجام الأجزاء المتنوعة شائعة.
موديل متعدد الوظائف: SM482Plus
إن SM482Plus عبارة عن آلة اختيار ووضع SMT متعددة الاستخدامات مزودة بجسر واحد و6 مغازل. يوفر 30.000 CPH ويتفوق في المكونات ذات الشكل الغريب. مثالية للصناعات التي تحتاج إلى إنتاج مرن، مثل الإضاءة والإلكترونيات الصناعية، فهي تدعم مركبات ثنائي الفينيل متعدد الكلور الأكبر حجمًا حتى 1200 مم.
النموذج المرن المتقدم: DECAN L2
يتميز DECAN L2 بجسرتين مع 6 مغازل لكل رأس لوضع متعدد الوظائف. إنه يضع ما يصل إلى 56000 CPH ويتعامل مع مكونات واسعة تصل إلى 55 مم. يناسب هذا الطراز إنتاج مصابيح LED واللوحات الكبيرة في صناعات الإضاءة والعرض، مع خيارات الكفاءة المشتركة.
| مواصفة
| المواصفات العنصر | HM520 HS | HM520 MF |
|---|---|---|
| نموذج | اتش ام 520 اتش اس | اتش ام 520 ام اف |
| نوع الآلة | تركيب وحدات عالي السرعة | تركيب وحدات متعددة الوظائف |
| إعدادات | 20 مغزل × 2 جسر | 6 مغزل × 2 جسر |
| سرعة التنسيب | 80,000 CPH | 60,000 CPH |
| دقة التنسيب | ±25 ميكرومتر عند Cpk ≥ 1.0، رقاقة | ±40 ميكرومتر عند Cpk ≥ 1.0، رقاقة / ±30 ميكرومتر @ Cpk ≥ 1.0، IC |
| نطاق المكونات | 0201 ~ □6 ملم | 0402 ~ □55 ملم |
| البعد الآلة | الطول 890 × العمق 2,370 × الارتفاع 1,930 ملم | الطول 890 × العمق 2,370 × الارتفاع 1,930 ملم |
| الميزة الرئيسية | وضع مكونات الرقاقة بسرعة عالية | وضع مرن للمكونات المختلطة |
| التطبيق الموصى به | الإنتاج الضخم لمكونات الرقائق الصغيرة | الإنتاج بأنواع مكونات أوسع وأجزاء أكبر |
| المعلمة | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعة التنسيب (الأمثل) | 78,000 CPH | 40،000 cph | 30,000 CPH | 56,000 CPH |
| عدد المغزل | 10 مغازل/رأس (1 جسر) | 6 مغازل/رأس (1 جسر) | 6 مغازل/رأس (1 جسر) | 6 مغزل / رأس (2 جسور) |
| دقة التنسيب (رقاقة) | ±40 ميكرومتر (0402) | ±40 ميكرومتر (0402) | ±40 ميكرومتر (0402) | ±28 ميكرومتر (03015) |
| دقة التنسيب (IC) | ± 50 ميكرومتر | ± 30 ميكرومتر | ± 30 ميكرومتر | ± 25 ميكرومتر |
| نطاق المكونات | 0402 ~ □14 مم (ارتفاع 12 مم) | 0402 ~ □42 مم (ارتفاع 15 مم) | 0402 ~ □55 مم (ارتفاع 15 مم) | 0402 ~ □21 مم (الارتفاع 12 مم، حتى □55 مم اختياري) |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (قياسي) | 510 × 460 ملم | 460 × 400 ملم | 740 × 460 ملم | 510 × 460 ملم |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (الخيار) | 610 × 460 ملم | 1500 × 460 ملم | 1200 × 510 ملم | ما يصل إلى 1200 × 460 ملم |
| سعة وحدة التغذية (8 مم) | 120ea | 120ea | 120ea | 120ea |
| نظام الرؤية | رؤية الطيران | رؤية المرحلة | رؤية المرحلة | رؤية الطيران |
| المزيد من المنتجات ذات الصلة بـ SMT
توفر تكنولوجيا المعلومات والاتصالات خطوط SMT كاملة عالية الجودة تتجاوز آلة الالتقاط والوضع SMT . تشتمل الخاصة بنا حلول إنتاج PCBA الكاملة على اللوادر المفرغة للتعامل مع اللوحات , وطابعات معجون اللحام الأوتوماتيكية للتطبيق الدقيق، وأفران إعادة التدفق متعددة المناطق للحام القوي، وأنظمة AOI المتقدمة لاكتشاف العيوب. تعمل هذه الآلات معًا بسلاسة في خطوط محكمة وفعالة. يوفر هذا الإعداد أداءً عالي الإنتاجية ومنخفض التكلفة وموثوقًا للصناعات كثيرة المتطلبات مثل السيارات والطب والإضاءة والإلكترونيات الاستهلاكية. تصبح اللوحات جاهزة للاستخدام في العالم الحقيقي. نحن نقدم التخطيط والدعم الكاملين لبناء نظام إنتاج SMT المثالي.
تعمل آلة HM520 Hanwha Pick And Place بشكل أفضل كجزء من خط إنتاج SMT الكامل. يمكن لتكنولوجيا المعلومات والاتصالات توفير الأجهزة ذات الصلة مثل أداة التحميل والتفريغ SMT، وطابعة الاستنسل الأوتوماتيكية، وآلة SPI، وناقل PCB، وآلة فحص AOI، وفرن إعادة التدفق من سلسلة Lyra، وجهاز توجيه PCB، وآلة تنظيف PCBA. تغطي هذه الآلات العملية الرئيسية بدءًا من تحميل ثنائي الفينيل متعدد الكلور، وطباعة عجينة اللحام، وفحص العجينة، ووضع المكونات، واللحام بإعادة التدفق، والفحص البصري، وتفكيك الألواح، والتنظيف. بالنسبة للعملاء الذين يقومون ببناء مصنع جديد، تعد هذه المطابقة الكاملة أمرًا مهمًا للغاية. يحتاج عامل تركيب خط إنتاج SMT الجيد إلى آلات المنبع والمصب المناسبة، وليس مجرد آلة وضع قوية واحدة تقف بمفردها مثل البطل الوحيد.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| خط إنتاج SMT الجاهز | تركيا خط SMT عالي الجودة مؤتمت بالكامل ويمكن تتبعه. |
| محمل مجلة SMT | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة استنسل ثنائي الفينيل متعدد الكلور التلقائي | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| SMT حامل الرقائق الأوتوماتيكي | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن انحسر SMD | يذوب اللحام ليشكل وصلات صلبة. |
| معدات التفتيش ثنائي الفينيل متعدد الكلور | أجهزة فحص SMT مثل AOI وSPI والأشعة السينية ومفتش الاستنسل. |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج مثل آلة الوسم بالليزر PCBA |
| فيديو نجاح العملاء
قدمت شركة ICT الدعم الفني لأحد العملاء في أوزبكستان الذي قام ببناء مصنع كبير لتصنيع الإلكترونيات للوحات الأم للكمبيوتر ومحركات أقراص SSD ومنتجات الذاكرة والمجموعات الإلكترونية ذات الصلة. بدءًا من المرحلة المبكرة للمشروع وحتى التثبيت والتصحيح واختبار الإنتاج، عمل فريق تكنولوجيا المعلومات والاتصالات بشكل وثيق مع العميل لمساعدة خطوط الإنتاج SMT وDIP على العمل بسلاسة. يتضمن خط SMT طابعة استنسل ICT-5151، وأربعة آلات وضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يشتمل خط DIP على خط إدخال يدوي، وآلة إدخال ذات شكل فردي من JUKI، وآلة لحام موجة ICT-Acrab350، ونظام ناقل. بعد الاختبار، قدم العميل تعليقات إيجابية حول الخدمة وسرعة الاستجابة وجودة المنتج.
| دعم الخدمة والتدريب
تدعم تكنولوجيا المعلومات والاتصالات العملاء قبل وأثناء وبعد تسليم خط SMT. قبل بدء المشروع، يساعد فريقنا في التحقق من نوع المنتج وحجم ثنائي الفينيل متعدد الكلور والقدرة الإنتاجية وتخطيط المصنع ومتطلبات العملية. بعد وصول المعدات، يمكن لمهندسي تكنولوجيا المعلومات والاتصالات توفير التثبيت وضبط الماكينة وإعداد البرامج واختبار الإنتاج وتدريب المشغلين. بالنسبة لمشروع HM520 Hanwha Pick And Place Machine، يمكن أن يشمل التدريب تحميل وحدة التغذية، وفحص الفوهة، وإعداد البرنامج، وتغيير الإنتاج، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها الأساسية. نحن أيضًا نساعد العملاء على فهم كيفية عمل آلة التنسيب مع الطابعة، وSPI، وفرن إعادة التدفق، وAOI، وآلات معالجة PCB. وهذا يجعل الخط بأكمله أسهل في التشغيل وأسهل في الإدارة.
| ملاحظات العملاء
يختار العديد من العملاء تكنولوجيا المعلومات والاتصالات ليس فقط بسبب المعدات، ولكن أيضًا بسبب الدعم الكامل وراء المعدات. أثناء المشاريع الخارجية، غالبًا ما يمتدح العملاء مهندسينا لتواصلهم الواضح وتدريب المرضى وحل المشكلات بشكل عملي. كما أنها تعطي تعليقات إيجابية حول أداء الماكينة المستقر، واختبار المصنع الدقيق، والتعبئة القوية للنقل لمسافات طويلة. بالنسبة لمشاريع خط SMT الكاملة، تعتبر الاستجابة السريعة ذات أهمية خاصة لأن مشكلة صغيرة واحدة قد تؤثر على جدول الإنتاج بأكمله. تحافظ تكنولوجيا المعلومات والاتصالات على اتصال وثيق مع العميل أثناء التثبيت والاختبار والإنتاج المبكر. وهذا يمنح العميل المزيد من الثقة عند بدء مصنع SMT جديد أو ترقية خط الإنتاج الحالي.
| الشهادات والمعايير
تولي تكنولوجيا المعلومات والاتصالات اهتمامًا وثيقًا بجودة المعدات والسلامة ومراقبة الإنتاج. يمكن لآلاتنا وحلولنا الكاملة أن تدعم متطلبات الشهادات الشائعة مثل CE، وRoHS، وISO9001، ووثائق براءات الاختراع ذات الصلة. تساعد هذه الشهادات العملاء على تقييم سلامة المنتج ومراقبة التصنيع والموثوقية على المدى الطويل. بالنسبة لمعدات SMT، الجودة لا تتعلق فقط بجسم الآلة. ويشمل أيضًا التصميم الكهربائي واستقرار البرامج والهيكل الميكانيكي وسجلات الاختبار وحماية التغليف وخدمة ما بعد البيع. قبل الشحن، تقوم شركة ICT بفحص تشغيل الماكينة وإعداد التعبئة المناسبة للتسليم في الخارج. ويساعد ذلك في تقليل مخاطر النقل ويمنح العملاء بداية أكثر موثوقية عند وصول المعدات إلى مصنعهم.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة تقدم حلول مصنع SMT شاملة وتتمتع بخبرة قوية في SMT وDIP والطلاء والتوزيع واللحام والفحص ومعدات معالجة ثنائي الفينيل متعدد الكلور. لدينا فرق البحث والتطوير والإنتاج والهندسة والخدمة الخاصة بنا، وقد نمت شركتنا بسرعة على مر السنين. وحتى الآن، قدمت تكنولوجيا المعلومات والاتصالات خدماتها لأكثر من 1700 عميل في أكثر من 80 دولة، مما ساعد العديد من المصانع على بناء خطوط الإنتاج من الصفر إلى الإنتاج الضخم. يتبع مصنعنا عمليات اختبار وإدارة الجودة الصارمة قبل التسليم. بالنسبة للعملاء الذين يختارون أداة تثبيت شرائح PCB من Hanwha HM520 أو خط SMT كامل، يمكن لتكنولوجيا المعلومات والاتصالات توفير اختيار الماكينة وتصميم الخط والتركيب والتدريب والدعم الفني على المدى الطويل.
