| طابعة PCB نصف آلية عالية الدقة
تعد الطابعة ICT-P3 شبه الأوتوماتيكية SMT Dual Squeegee PCB هي الآلة المثالية للمبتدئين في المصانع والمختبرات الناشئة. توفر الأدلة الخطية TBI التايوانية وأجهزة استشعار Omron اليابانية دقة تكرار تبلغ ±0.05 مم في كل دورة. تحافظ الأسطوانات المزدوجة المستقلة بالإضافة إلى القضبان المنزلقة المزدوجة على اتساق ضغط الممسحة عبر كامل مساحة 300 × 350 مم. تستخدم المنصة المعيارية دبابيس عشوائية وكتل دعم تناسب مركبات ثنائي الفينيل متعدد الكلور أحادية أو مزدوجة الجوانب بسمك 0.2-6 مم. توفر شاشة اللمس باللغة الإنجليزية المزودة بوظيفة التدريس الأوضاع اليدوية وشبه التلقائية والتلقائية الكاملة - يتقن المشغلون الجدد طابعة الاستنسل ذات الممسحة المزدوجة شبه الأوتوماتيكية في نصف يوم. وقت الدورة أقل من 10 ثوانٍ وطاقة 200 واط فقط تجعل طابعة معجون اللحام شبه الأوتوماتيكية هادئة وموفرة للطاقة ومثالية لنماذج الإضاءة LED والأجهزة الطبية والإلكترونيات الاستهلاكية الصغيرة.
| ميزة

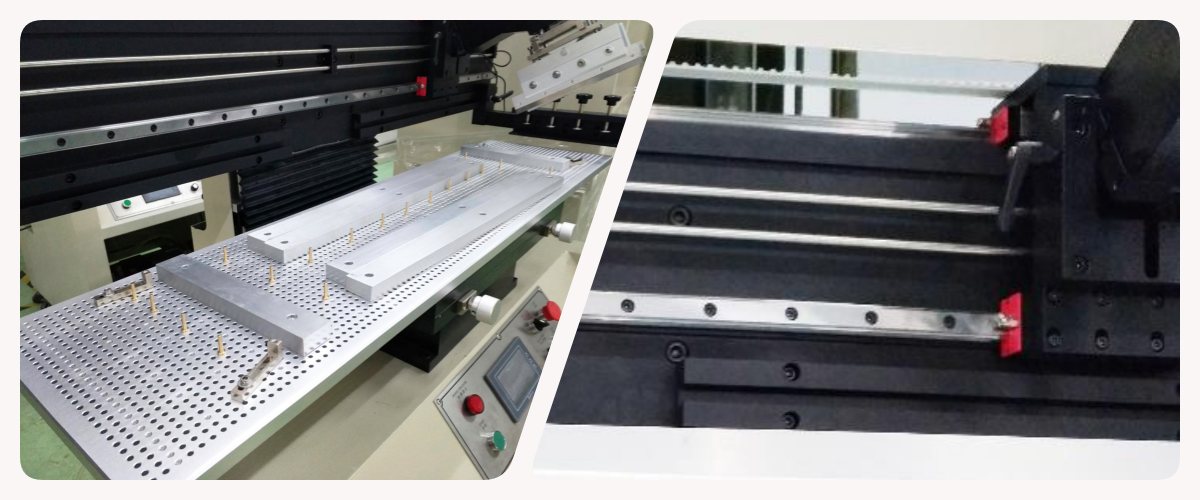

يمكن وضع الدبابيس العالمية وكتل الدعم المغناطيسية في أي مكان في ثوانٍ لتتناسب مع أي نمط ثقب ثنائي الفينيل متعدد الكلور. توفر الأدلة الخطية الدقيقة التايوانية بالإضافة إلى محرك السائر Leadshine المستورد حركة سلسة وخالية من الاهتزاز. ترفع الممسحة يدويًا لإعادة تعبئة العجينة وتنظيفها بسرعة فائقة. تقوم مستشعرات الحد الذكية تلقائيًا بتقصير مسافة السفر وحماية الآلية. هذا المزيج يجعل طابعة PCB شبه التلقائية تقوم بالتبديل بين اللوحات المختلفة دون أي أدوات أو تأخير.

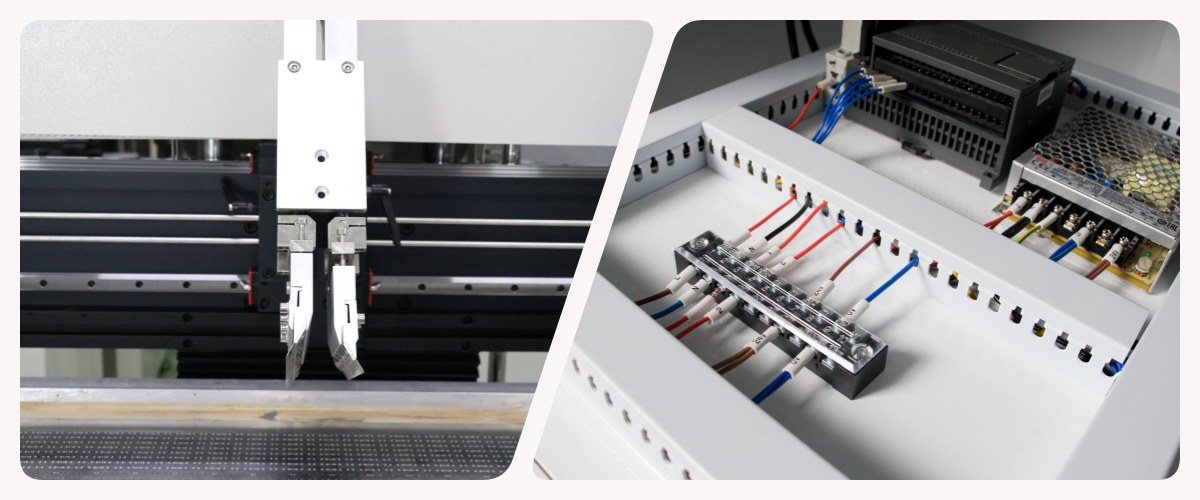

تتحكم أسطوانتين SMC عاليتي الدقة في الممسحة اليسرى واليمنى بشكل منفصل بينما تعمل القضبان المنزلقة المزدوجة على تأمين ثبات مستوى 0.01 مم. يتيح مقياس الضغط ووحدة التحكم الرقمية في السرعة (0-200 مم/ثانية) للمشغلين الاتصال بالإعدادات المثالية في ثوانٍ. شاشة لمس باللغة الإنجليزية سهلة الاستخدام مع وضع التدريس والملاحة تدعم التشغيل اليدوي وشبه التلقائي والتلقائي الكامل. تحافظ الأجزاء الأساسية من Delta وSMC وOmron على تشغيل الطابعة PCB شبه التلقائية على مدار الساعة طوال أيام الأسبوع مع معدل فشل صفر تقريبًا والحد الأدنى من تكاليف الصيانة.
| مواصفة
| نموذج | ص3 | ص6 | ص12 | ص15 |
| دقة | +/- 0.05 ملم | +/- 0.05 ملم | +/- 0.05 ملم | +/- 0.05 ملم |
| حجم ثنائي الفينيل متعدد الكلور | 300 × 350 مم | 600 × 350 ملم | 1200 × 350 ملم | 1500 × 350 ملم |
| حجم المنصة | 320 × 400 ملم | 700 × 400 ملم | 1350 × 400 ملم | 1650 × 400 ملم |
| حجم الاستنسل (مم) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| سمك ثنائي الفينيل متعدد الكلور | 0.2 - 6 ملم | 0.2 - 6 ملم | 0.2 - 6 ملم | 0.2 - 6 ملم |
| تحديد المواقع الاستنسل | يدوي | يدوي | يدوي | يدوي |
| وقت الدورة | < 10 ثانية. | < 10 ثانية. | < 12 ثانية. | < 12 ثانية. |
| استهلاك الطاقة | 200 واط | 200 واط | 220 واط | 220 واط |
| مزود الطاقة | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز |
| ضغط الهواء | 4.5-6 كجم/سم3 | 4.5-6 كجم/سم3 | 4.5-6 كجم/سم3 | 4.5-6 كجم/سم3 |
| سرعة الممسحة | 0-200 ملم/ثانية | 0-1200 ملم/ثانية | 0-200 ملم/ثانية | 0-200 ملم/ثانية |
| البعد | 850x750x1650 ملم | 1050x750x1650 ملم | 1660x750x1650 ملم | 2100x750x1650 ملم |
| وزن | 280 كجم | 300 كجم | 356 كجم | 430 كجم |
| طول الممسحة | 250 ملم | 250 ملم | 250 ملم | 250 ملم |
| ارتفاع المنصة | 950mm | 950mm | 950mm | 950mm |
| الخيار: يمكن تخصيص الحجم الخاص | ||||
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة لتكنولوجيا المعلومات والاتصالات بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة AOI | يتفقد وصلات اللحام وعيوب التنسيب. |
| آلة SPI | التحقق من ارتفاع معجون اللحام وجودته. |
يفحص سلامة وصلة اللحام الداخلية ويكتشف العيوب المخفية. | |
| آلة تنظيف SMT | يستخدم لتنظيف ثنائي الفينيل متعدد الكلور والاستنسل والتركيبات والفوهات وما إلى ذلك. |
| آلة قطع ثنائي الفينيل متعدد الكلور | قطع PCBA إلى المنتج النهائي |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج: آلة وضع العلامات بالليزر / أداة تركيب الملصقات / الطابعة النافثة للحبر |
| دراسة حالة نجاح العملاء – مصنع LED بالمملكة العربية السعودية
في عام 2025، طلب عميل سعودي ينتج مصابيح لمبة LED خط SMT كاملاً بما في ذلك طابعة PCB شبه الأوتوماتيكية ICT-P15، وفرن الالتقاط والمكان JUKI RS-1R، وفرن إعادة التدفق L8. سافر اثنان من مهندسي تكنولوجيا المعلومات والاتصالات إلى المصنع، وأكملوا التثبيت في يومين وقاموا بتدريب الفريق المحلي لمدة سبعة أيام كاملة. بدأ الخط بأكمله الإنتاج الضخم في اليوم التالي بجودة طباعة مثالية على أنابيب LED مقاس 1200 مم وخالية من العيوب. كان العميل راضيًا للغاية عن الأداء المستقر، والتعبئة الدقيقة للعلبة الخشبية التي وصلت سليمة، والدعم الهندسي فائق السرعة الذي وفر له أسابيع من وقت تصحيح الأخطاء.
| الخدمة العالمية ودعم التدريب
توفر تكنولوجيا المعلومات والاتصالات خدمة جاهزة متكاملة تغطي كل شيء بدءًا من تصميم تخطيط الخط المجاني، واختبار قبول المصنع، والشحن البحري/الجوي الاحترافي، والتركيب في الموقع، والتدريب العملي لمدة 7-10 أيام، وقطع الغيار المجانية لمدة عام، والدعم عن بعد مدى الحياة عبر WeChat/TeamViewer، لمعالجة اقتراحات التحسين والترقية. لدينا 20 مهندسًا من ذوي الخبرة يخدمون 72 دولة مع ضمان الاستجابة لمدة 4 ساعات، على مدار الساعة طوال أيام الأسبوع عبر الإنترنت. تخضع كل طابعة PCB شبه تلقائية لاختبار التقادم بالحمل الكامل لمدة 48 ساعة بالإضافة إلى فحص الوظيفة بنسبة 100% في مصنعنا الحائز على شهادة ISO9001 والذي تبلغ مساحته 12000 متر مربع. يستمتع العملاء ببدء التشغيل بدون مخاطر، ووقت توقف أقل، وعوائد أعلى، وشراكة حقيقية طويلة الأمد تنمو جنبًا إلى جنب مع أعمالهم.
| مراجعات العملاء
يختار أكثر من 1600 مصنع في 72 دولة تكنولوجيا المعلومات والاتصالات بسبب حلولنا الشاملة والدعم الفني العالمي القوي. إنهم يثقون في خدماتنا الجاهزة، والتعبئة الدقيقة، والتدريب الاحترافي في الموقع، والاستجابة فائقة السرعة والرعاية الموثوقة مدى الحياة. يواصل العملاء توسيع الخطوط معنا لأننا نساعدهم على إنتاج المزيد وكسب المزيد وقلق أقل - الرضا الحقيقي والتعاون طويل الأمد المربح للجانبين في كل مرة.
| الشهادات والمعايير
تحمل كل طابعة PCB نصف آلية لتكنولوجيا المعلومات والاتصالات شهادات CE وRoHS وISO9001:2015 وبراءات اختراع متعددة. اختبارات السلامة الكاملة وإدارة الجودة الصارمة في مختبرنا الخاص تلبي المعايير الأوروبية والأمريكية والدولية. تثبت هذه الشهادات التزامنا القوي بحماية البيئة وسلامة العمال وتوفير الطاقة والموثوقية طويلة المدى التي يمكن للعملاء الوثوق بها لسنوات من الإنتاج الضخم.
| نبذة عن شركة تكنولوجيا المعلومات والاتصالات ومصنعنا
تأسست شركة ICT في عام 2012، وتمتلك مصنعًا حديثًا بمساحة 12000 متر مربع في دونغقوان يضم 89 موظفًا و20 مهندسًا بدوام كامل. نقوم بالبحث والتصميم والتجميع واختبار كل آلة بأنفسنا بموجب نظام ISO9001 الكامل. نخدم أكثر من 1600 عميل في 72 دولة، وننمو بسرعة من خلال تقديم معدات عالية الجودة وأسعار صادقة ودعم مدى الحياة. ثمانية مكاتب خارجية بالإضافة إلى شركاء محليين يعني أن المساعدة المهنية ستكون دائمًا في مكان قريب.
