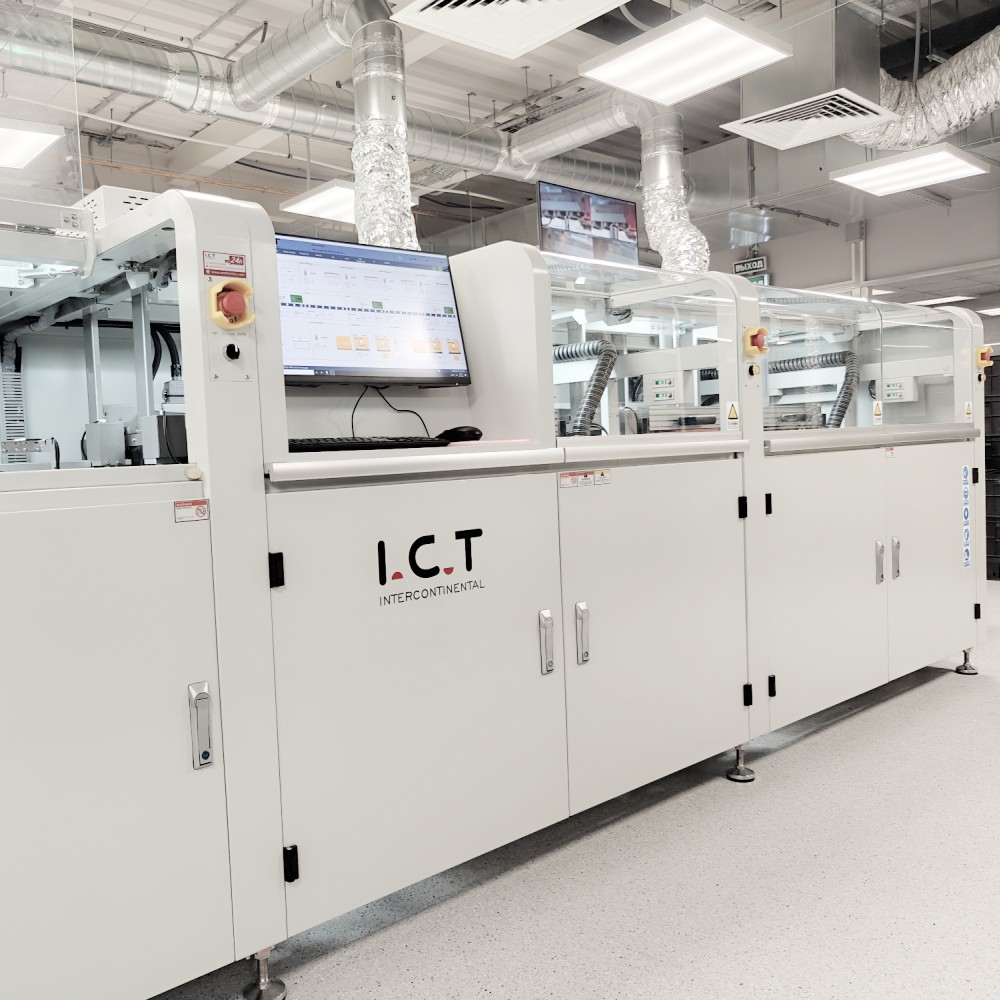

آلة لحام الموجة الانتقائية الاحترافية لتكنولوجيا المعلومات والاتصالات لثنائي الفينيل متعدد الكلور مع CE
آلة اللحام الموجي الانتقائي هي شكل خاص من أشكال اللحام الموجي تم اختراعه لتلبية متطلبات تطوير لحام المكونات عبر الفتحات.إنها مناسبة بشكل أساسي لحام المكونات عبر الفتحات في المنتجات الإلكترونية المتطورة.عملية متوازية بسبب فصل التدفق والتسخين واللحام، وتشغيل ما يصل إلى رأسي رش، وما يصل إلى خمسة تسخين مسبق سفلي مع تسخين الحمل الحراري العلوي، مما يجعلها مثالية للاتصال بحوامل التجميع والمحيط، والاتصال بأنظمة التتبع للتحكم في العملية.
آي سي تي-SS540
آي سي تي-SS550
1. لوحة PCB ثابتة، منصة رش ولحام متحركة؛
2. جودة لحام عالية، تحسن بشكل كبير معدل تمرير اللحام؛
3. التصميم المعياري للناقل الموجود في الخط SMEMA يدعم العملاء لإجراء تكوين مرن لخط الإنتاج؛
4. التحكم الآلي الكامل.يمكن ضبط جميع المعلمات على الكمبيوتر وحفظها في قائمة ثنائي الفينيل متعدد الكلور، مثل مسار الحركة، ودرجة حرارة اللحام، ونوع التدفق، ونوع اللحام، ودرجة حرارة N2، وما إلى ذلك، مع إمكانية التتبع الممتازة وسهولة الحصول على جودة لحام قابلة للتكرار؛
5. وظيفة معايرة ارتفاع الموجي الأوتوماتيكية، يمكن لكل منها على عدد معين من لوحات PCB فحص ومعايرة ارتفاع الموجي للحفاظ على استقرار الموجي الجيد؛
6. وظيفة تحديد موضع علامة CCD، يمكن لكل مرور لعدد معين من لوحات PCB التحقق من موضع نقطة علامة PCB؛
7. طاولة الحركة ذاتية التطوير مصنوعة من الألومنيوم المصبوب، خفيفة الوزن وحركة أسرع.
8. محرك سيرفو وسائق من باناسونيك، مستقر وموثوق، ومجهز بمسمار كروي ودليل خطي، ضوضاء منخفضة، تشغيل مستقر.
ميزات 1 نظام التدفق:
1. صمام حقن نبضي ألماني عالي التردد للحصول على نتيجة تدفق ثمينة بنقطة تدفق صغيرة، يجب أن يكون محتوى التدفق الصلب أقل من 10٪.وظيفة الكشف عن انحشار فوهة التدفق اختيارية.
2. يتم تكوينه مع صينية أسفل الصمام النفاث لالتقاط بقايا التدفق لسهولة الصيانة.
3. يتم تركيب الفوهة على منصة XY، ويمكن أن تصل دقة التكرار وتحديد المواقع إلى 0.02 مم.
الميزات 2 نظام التسخين المسبق:
1. الآلة مجهزة بتسخين سفلي بالأشعة تحت الحمراء بشكل قياسي، ويمكن ضبط منطقة التسخين المسبق؛التسخين العلوي للهواء الساخن، والتسخين بالأشعة تحت الحمراء، والتوصيل فعال ومستقر.
2. هيكل التصميم لتعظيم منطقة التسخين.
3. تصميم قطني دائري بدرجة حرارة عالية لضمان استقرار درجة الحرارة.
4. الأجزاء والمحركات المولدة للحرارة والموصلة للحرارة تعتمد أفضل العلامات التجارية.
5. تصميم المكونات الإضافية للصيانة، وضع الصيانة بدون أدوات.
ميزات 3 نظام لحام:
1. يعتمد ملف المضخة الكهرومغناطيسية العلامة التجارية السويدية 'PRECIMETER' لضمان استقرار وموثوقية الذروة.
2. درجة حرارة اللحام، درجة حرارة N2، ارتفاع الموجة، معايرة الموجة وما إلى ذلك كلها قادرة على ضبط البرنامج.
3. وعاء اللحام مصنوع من الفولاذ المقاوم للصدأ مع طلاء مضاد للتآكل، وليس للتسرب.مع سخان من الحديد الزهر بالخارج، تسخين قوي وسريع.
4. نظام التسخين عبر الإنترنت N2، لتبليل اللحام بشكل مثالي وتقليل خبث اللحام.
ميزات 4 نظام النقل:
1. المواد الخاصة تضمن الاستقرار، والتصميم العقلاني يضمن الراحة.
2. تتكون وحدة النقل من الأسطوانة.
3. يمكن لنظام المشبك الجانبي PCBA ونظام المشبك العلوي ضمان استقرار اللوحة.
4. السكك الحديدية المخصصة سميكة، تحميل 20KG.
ميزات 5 نظام التحكم:
1. نظام التحكم بالحافلة المتطور Keyence KV7500 PLC + Keyence Module، يضمن استقرار النظام وقابليته للتوسعة.
2. تتوافق مع CE والمعايير الأخرى.
3. تصميم الأرضيات الصناعية 4.0.
4. ضمان تحسين القدرة، وإضافة التحكم الأساسي لوحدة آلة اللحام، وضمان الاستقرار.
الميزات 6 نظام التشغيل:
1. وضع البرمجة الموجهة.
2. CCD وظيفة البرمجة السريعة.
3. برمجة الصور، وإجراء تصحيح الإحداثيات، وتنسيق التحقق الذكي.
4. تصور البيانات في الوقت الحقيقي للواجهة.زر واحد للتبديل لواجهة المراقبة في الوقت الحقيقي لحام CCD.5. الصينية، الإنجليزية، يمكن أن تنتقل.
ميزات 7 نظام الذكاء:
1. معايير وقابلية التكيف لـ MES، اتصال WIFI، ترقية البرامج عبر الإنترنت، التحكم عن بعد، ذكي.
2. يمكن تتبع بيانات اللحام لتأكيد عملية كل نقطة لحام
| آلة لحام الموجة الانتقائية عبر الإنترنت |
| نموذج | تكنولوجيا المعلومات والاتصالات SS540 | تكنولوجيا المعلومات والاتصالات SS550 | تكنولوجيا المعلومات والاتصالات SS550P1 | تكنولوجيا المعلومات والاتصالات SS550P2 |
| وحدات على الإنترنت | رذاذ + التسخين واللحام | رذاذ + تسخين + لحام | رذاذ + تسخين + لحام + لحام | رذاذ + تسخين + لحام + لحام + لحام |
| نظام اللحام |
| كمية الفوهة | 1 | 1 | 2 | 3 |
| كمية وعاء اللحام | 1 مجموعة | 1 مجموعة | 2 مجموعة | 3 مجموعة |
| وعاء مزدوج (الخيار) | لا يوجد | خيار | خيار | خيار |
| قوة وعاء اللحام | 2.35 كيلو واط | 2.35 كيلو واط | 4.70 كيلو واط | 7.05 كيلو واط |
| نظام التدفق |
| خزان التدفق | 1L | 1L | 2L | 2L |
| دعم التدفق | إنذار التدفق، تلقائي |
| فوهة الرش | صمام نفاث ألماني (رش موضعي وخطي) مجموعة واحدة |
| حجم فوهة الرش | 130um (180um، 210um الخيار) |
| سرعة الرش | 0 ~ 20 مم / ثانية |
| تحرك فوهة الرش سرعة | 0 ~ 400 مم / ثانية |
| نظام التسخين المسبق |
| وضع التسخين المسبق | الهواء الساخن والأشعة تحت الحمراء | الهواء الساخن والأشعة تحت الحمراء | الهواء الساخن والأشعة تحت الحمراء | الهواء الساخن والأشعة تحت الحمراء |
| منطقة التسخين | الطول 500 * العرض 500 ملم | الطول 500 * العرض 500 ملم | الطول 500 * العرض 500 ملم | الطول 500 * العرض 500 ملم |
| منطقة التسخين | الهواء الساخن العلوي: 2، الأشعة تحت الحمراء السفلية: 1 |
| قوة التسخين السفلي | ماكس.12 كيلو واط |
| أعلى قوة التسخين | ماكس.6 كيلو واط |
| وقت الاحماء | حوالي 15 دقيقة (الإعداد 150 درجة مئوية) |
| وضع التحكم | الكمبيوتر + المجلس التشريعي الفلسطيني |
| نظام النقل |
| حجم ثنائي الفينيل متعدد الكلور (مع تركيبات) | 120*60~500*500 ملم |
| استبدال ثنائي الفينيل متعدد الكلور | متصل |
| PCB أعلى التخليص | 120 ملم |
| ارتفاع النقل | 900 ± 20 ملم |
| عرض النقل | 60 ~ 500 ملم |
| البعد: مم | الطول 1850 * العرض 1850 * الارتفاع 1480 | الطول 2560 * العرض 1750 * الارتفاع 1480 | الطول 2560 * العرض 1950 * الارتفاع 1480 | الطول 2600 * العرض 1950 * الارتفاع 1480 |
| وزن | تقريبا: 800 كجم | تقريبا: 1200 كجم | تقريبا: 1300 كجم | تقريبا: 1500 كجم |
* تستمر شركة ICT في العمل على الجودة والأداء، وقد يتم تحديث المواصفات والمظهر دون إشعار محدد.
