آي سي تي-D1200
I.C.T
smt coating machine for pcb
| الكمية: | |
|---|---|
| آلة توزيع الطائرات النفاثة المتطورة

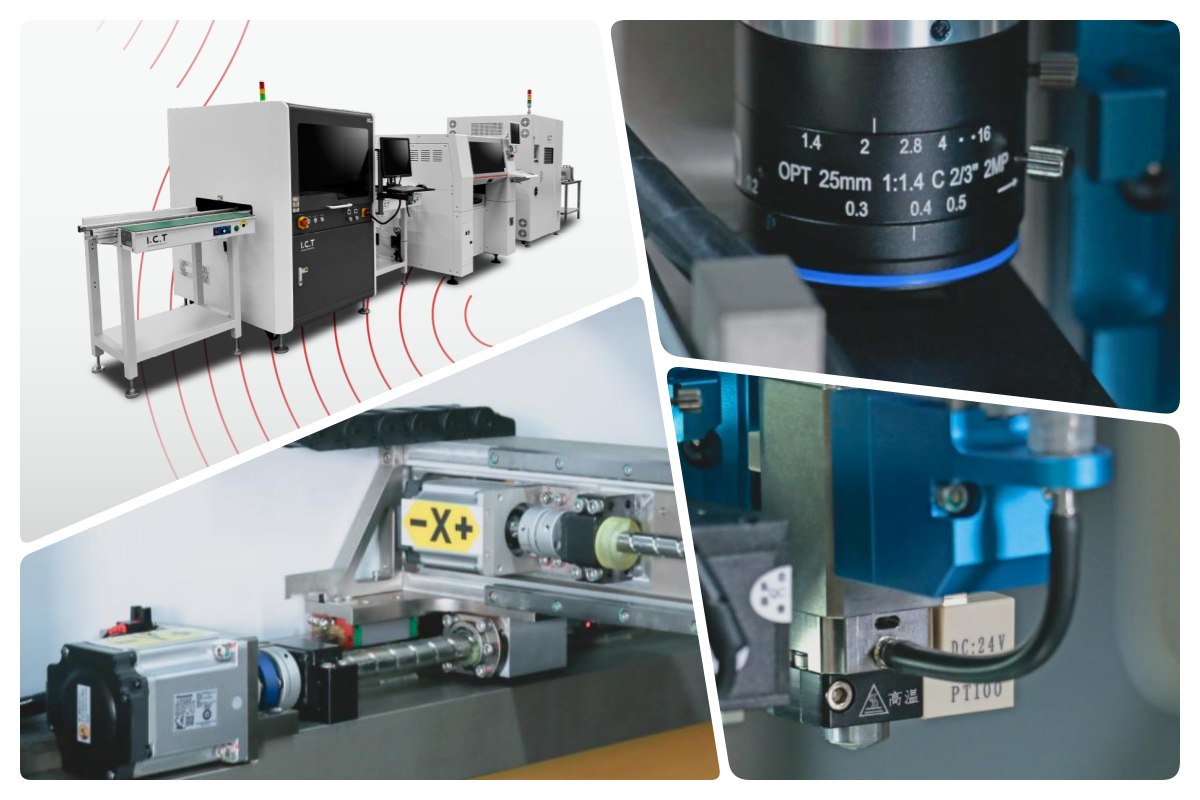

تتميز آلة توزيع ICT Jet في صناعة الإلكترونيات بأدائها الموثوق وتصميمها المختصر. إنه يتعامل مع تجميع PCB، وتوزيع الغراء الأحمر SMT، وعدسة LED، والمنتجات الطبية بكفاءة. مدعومًا بمحركات مؤازرة ومسامير طحن، فإنه يحقق تكرارًا عاليًا وتحكمًا دقيقًا في الغراء. يقوم نظام تحديد المواقع المرئي بتصحيح نقاط التحديد وتعويض الحواف للتأكد من دقتها. مع دعم أنواع الغراء والمحاقن المتعددة، فإنه يتكيف مع الاحتياجات المتنوعة. تتكامل آلة التوزيع النفاث عبر الإنترنت لخط SMT بسلاسة في خطوط الإنتاج، مما يعزز الإنتاجية. تضمن شبكة خدماتنا الواسعة تقديم المساعدة السريعة وتحسين العمليات للعملاء في جميع أنحاء العالم.
| ميزات المنتج التفصيلية

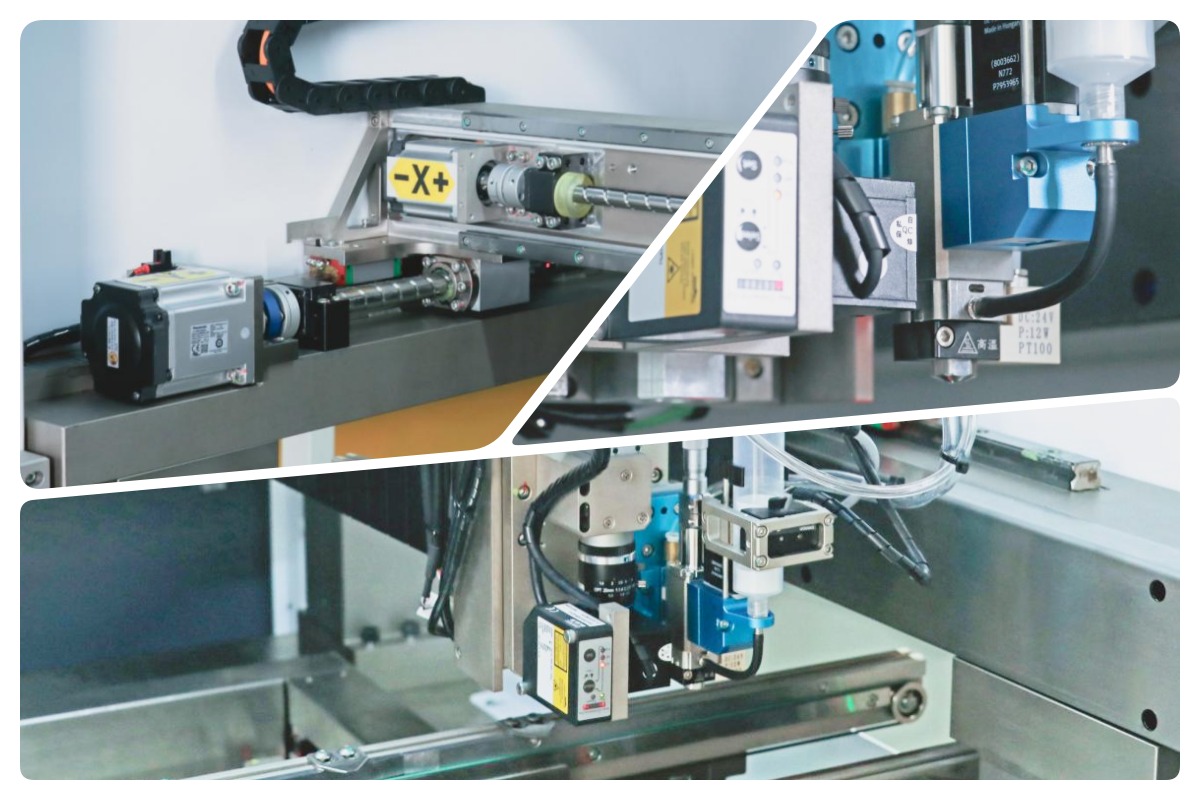

تتميز آلة التوزيع النفاث بصمام عالي الدقة للتحكم الدقيق في كمية الغراء. يتم تشغيلها بواسطة محركات مؤازرة ومسامير طحن، فهي توفر إمكانية التكرار في التوزيع. وهو يدعم مواصفات الغراء المختلفة مع وظيفة التسخين المسبق القياسية لتحسين اللزوجة. وهذا يضمن إنتاج غراء موحد، مما يحسن موثوقية الترابط. مناسب للغراء الأحمر في SMT والمواد اللاصقة الأخرى، فهو يمنع الانسداد بفضل نظام التنظيف المدمج، مما يجعله فعالاً في تطبيقات LED والتطبيقات الطبية.

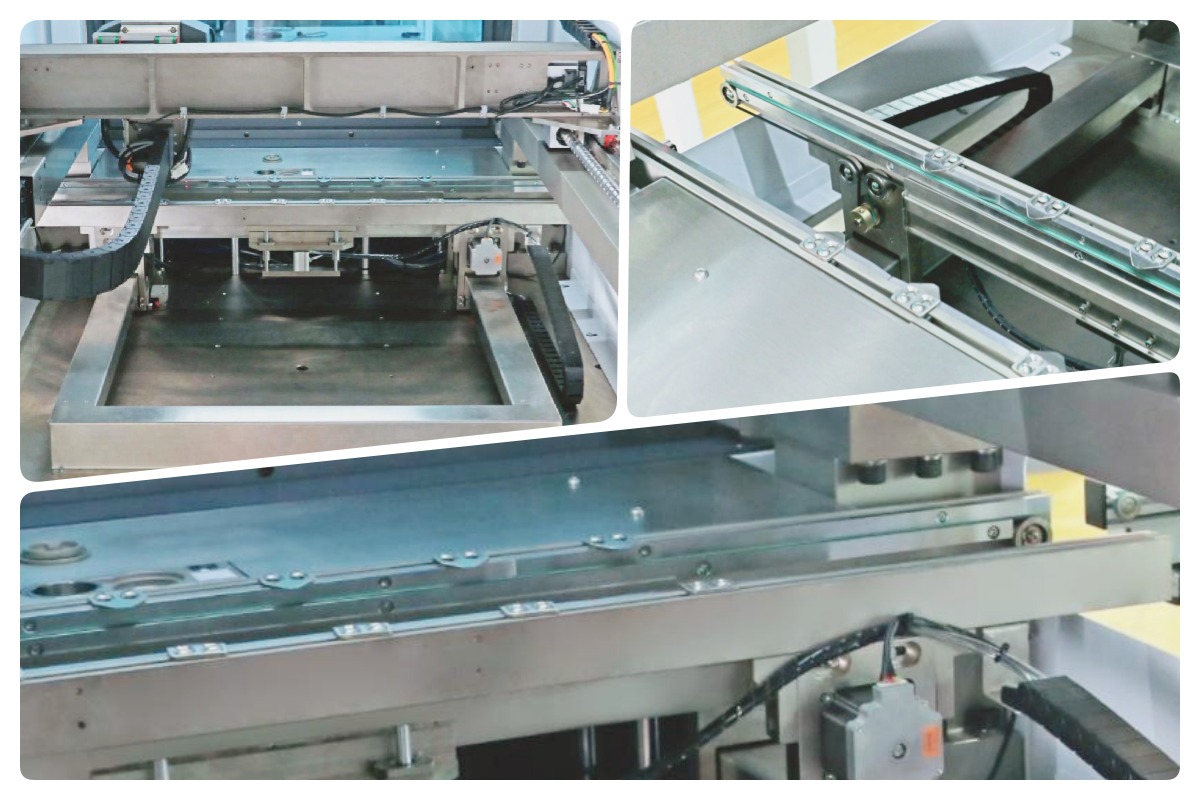

يستخدم الناقل في آلة التوزيع النفاث أحزمة مضادة للكهرباء الساكنة مع محركات مستقلة من أجل نقل دقيق. إنه يشتمل على لوحة توقف فريدة قابلة للتعديل لمنع انحراف PCB. تعديل العرض المتزامن عبر براغي الطحن يضمن توازي السكك الحديدية. يتيح ذلك التعامل المرن مع أوزان ثنائي الفينيل متعدد الكلور حتى 5 كجم وسرعات نقل تصل إلى 300 مم/ثانية. وهو يدعم اتجاهات متعددة مثل L إلى R أو R إلى L، ويتناسب بسلاسة مع خطوط SMT لسير العمل بسلاسة.

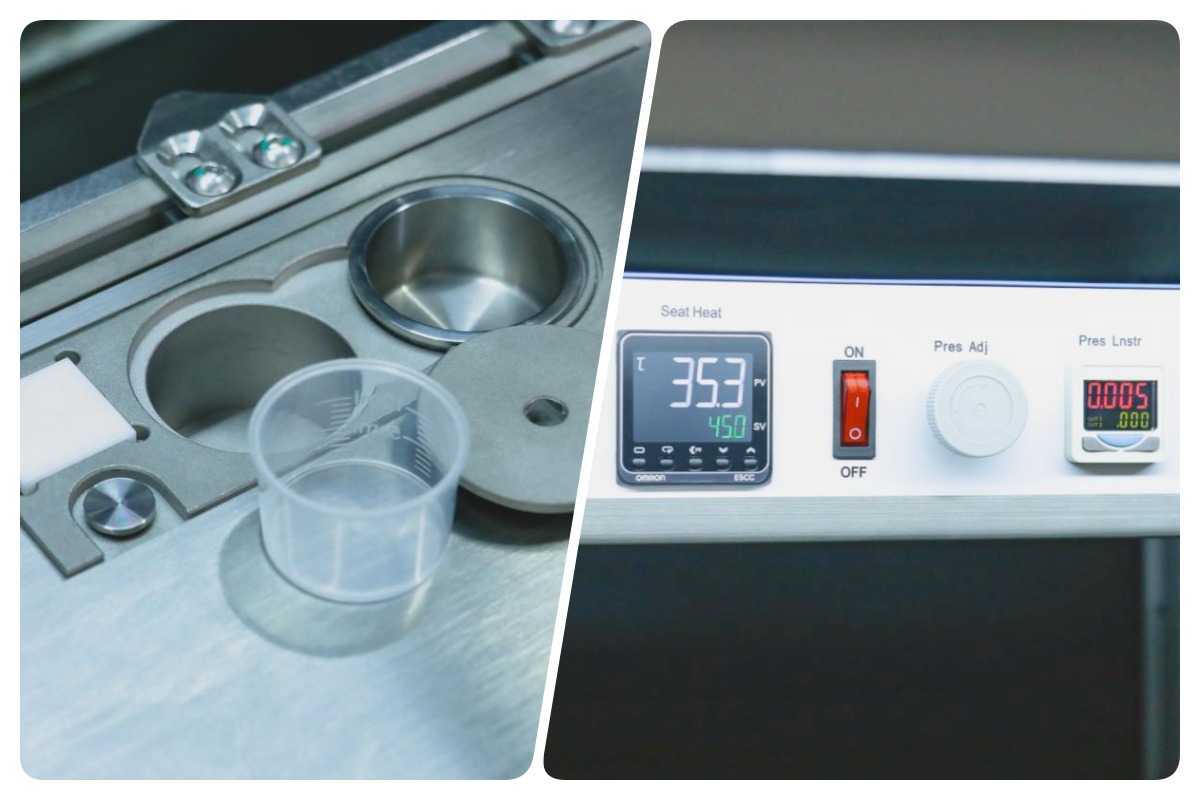

يحافظ نظام التنظيف المدمج على نظافة طرف الصمام ويمنع جفاف الغراء أو انسداده. ينتهي التنظيف التلقائي بمفتاح واحد في ثوانٍ. يعمل التحكم الدقيق في درجة الحرارة على تحسين تدفق الغراء ويحافظ على استقرار الإخراج طوال اليوم. تعمل هذه الميزات البسيطة على تقليل وقت الصيانة اليومية بشكل كبير وإطالة عمر الصمام، وبالتالي تعمل آلة التوزيع النفاث لفترة أطول مع توقفات أقل.
تستخدم آلة التوزيع النفاثة التحكم PLC + PC الصناعي لتحقيق الاستقرار العالي والتوسع السهل. إنه يفي بمعايير السلامة CE ويتبع تصميم الصناعة 4.0. تضمن الأجزاء الكهربائية عالية الجودة (أجهزة باناسونيك، ومرحل Omron، ومفتاح Schneider) التشغيل الموثوق به على مدار الساعة طوال أيام الأسبوع. يدعم النظام اتصال MES والترقيات المستقبلية مثل وحدات الكشف ثلاثي الأبعاد أو المعالجة بالأشعة فوق البنفسجية. تعمل الواجهة البسيطة وبرنامج UFD على تسهيل التشغيل حتى بالنسبة للعمال الجدد.
| مواصفة
| نموذج | آي سي تي-D450 | ICT-D600 (عدسة) | ICT-D1200 (عدسة) |
| نطاق التوزيع | X400*Y400*Z50mm | X600*Y400*Z50 ملم | X1200*Y400*Z50 ملم |
| وزن المنتج | ماكس.4.5 كجم | ||
| سمك المنتج | ماكس.6 ملم | ||
| السرعة القصوى | 2000 مم / ثانية | ||
| منهجية الرؤية | CCD | ||
| نظام التنظيف | آلي | ||
| سرعة صمام الحقن | 200 نقطة/ثانية | ||
| دقة التوزيع | ± 0.02 مم | ||
| الدقة المتكررة | ± 0.01 ملم | ||
| وزن | 650 كجم | 750 كجم | 950 كجم |
| البعد | العرض 770 * العمق 1200 * الارتفاع 1500 ملم | العرض 880 * العمق 1200 * الارتفاع 1500 ملم | العرض 1590 * العمق 1200 * الارتفاع 1500 ملم |
| قائمة معدات خط SMT

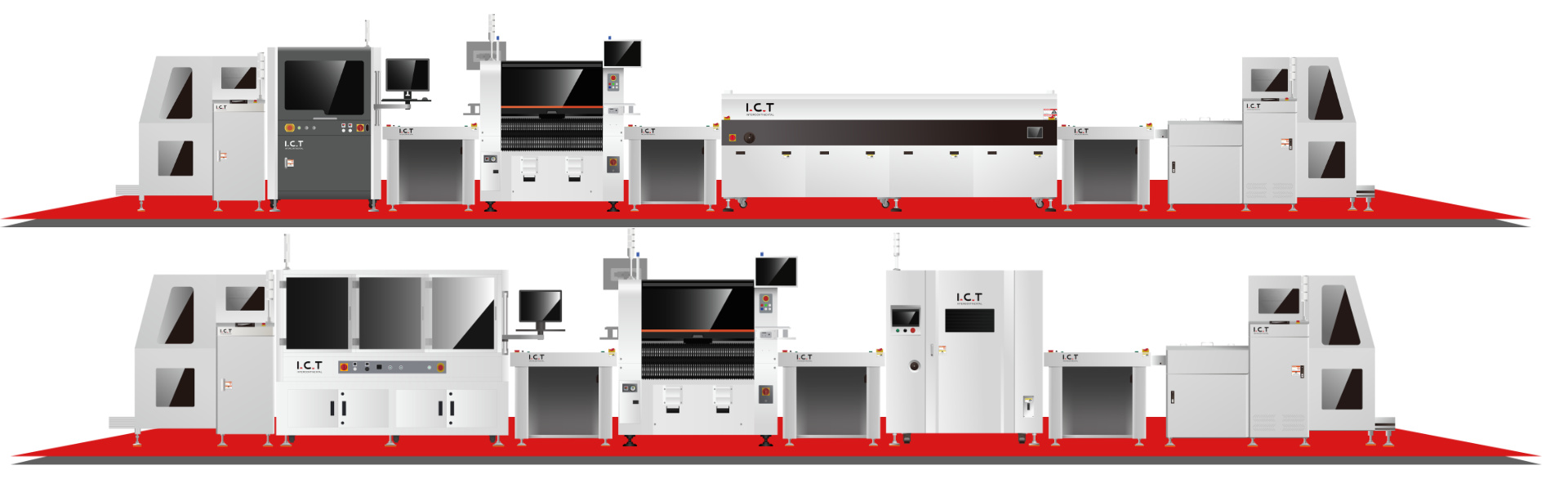

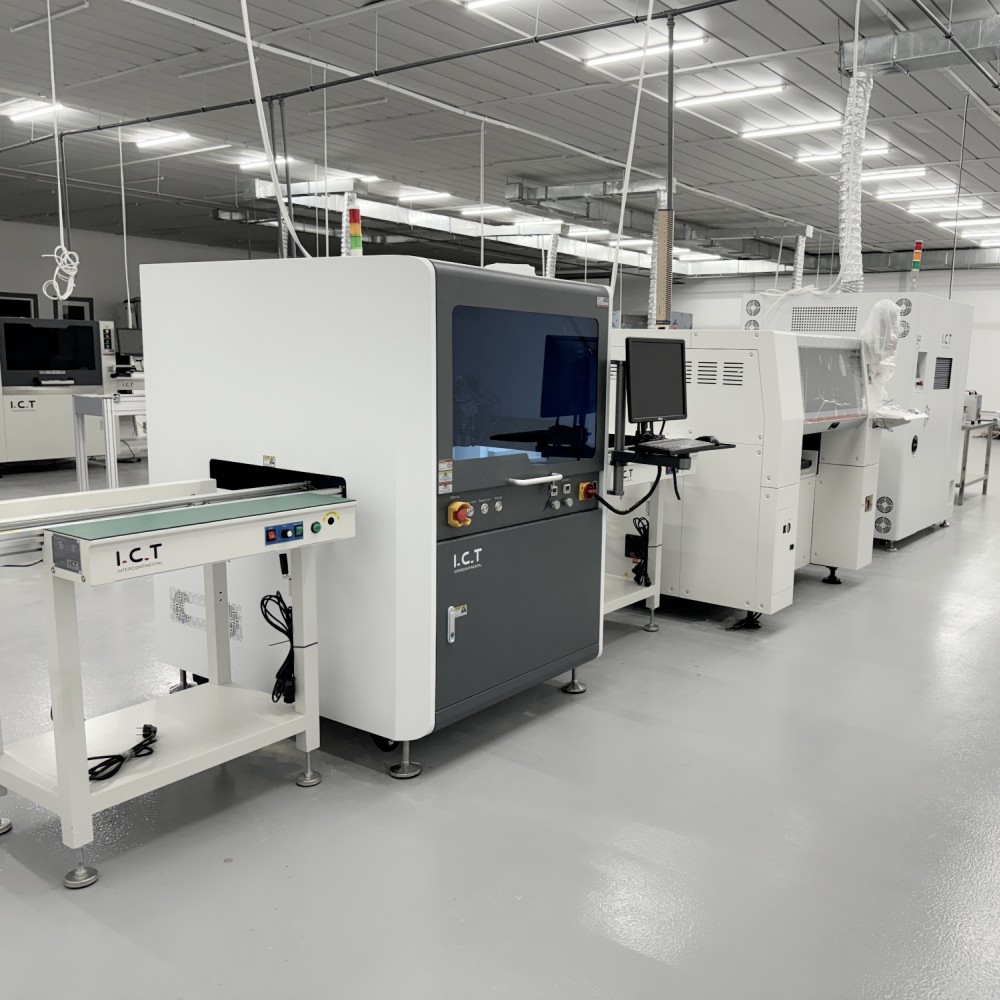

يقوم اللودر الأوتوماتيكي بتغذية الألواح بسلاسة. تقوم آلة التوزيع النفاث بإسقاط نقاط أو خطوط غراء دقيقة بسرعة عالية. تقوم آلة الالتقاط والوضع بعد ذلك بوضع المكونات أو عدسات LED بدقة على الغراء الرطب. بعد ذلك، يدخل اللوح إلى فرن المعالجة بالأشعة تحت الحمراء أو فرن المعالجة بالأشعة فوق البنفسجية من أجل تصلب المادة اللاصقة بالكامل في ثوانٍ. وأخيرًا، تقوم محطة AOI بفحص حجم الغراء وموضعه وجودة الترابط.
| اسم المنتج | الغرض في خط توزيع الغراء |
|---|---|
| ماكينة توزيع الغراء | يوفر توزيع غراء عالي السرعة ودقيق للغاية |
| آلة الطلاء المطابقة | يطبق طبقة واقية نهائية من أجل الموثوقية |
| انتقاء ومكان آلة | يضع المكونات بدقة على الغراء الطازج |
| علاج الفرن | يعالج الغراء بسرعة باستخدام تقنية الأشعة تحت الحمراء أو الأشعة فوق البنفسجية |
| قصة نجاح العملاء
في طاجيكستان، قدم اثنان من مهندسي تكنولوجيا المعلومات والاتصالات الدعم الفني في الموقع لأحد عملاء LED الذين قاموا بشراء خطين SMT كاملين، وخط DIP واحد، وخط طلاء واحد، وخط توزيع واحد، وخط تجميع لمبات LED واحدة. يُظهر الفيديو المهندسين وهم يقومون بتجميع المعدات، وتدريب فريق العميل على التشغيل والصيانة، وعرض إنتاج منتجات LED المختلفة. تم تصنيع معظم عناصر LED، من المصابيح إلى الألواح، بنجاح وبدقة عالية. تسلط الجلسة الضوء على دور آلة التوزيع النفاث في تطبيق الغراء للتجميع. وينتهي الأمر بمشاركة العميل لتعليقاته الإيجابية حول الإعداد السلس وجودة الإخراج المحسنة.
| التدريب والدعم المهني
تقدم ICT خدمات شاملة لما بعد البيع والتدريب لضمان التشغيل السلس لآلة التوزيع النفاث. تشتمل شبكتنا العالمية على مراكز مبيعات وخدمة في العديد من البلدان، حيث توفر خدمات التركيب والصيانة واستكشاف الأخطاء وإصلاحها. يقدم المهندسون تدريبًا عمليًا على البرامج والأجهزة وتحسين العمليات. نحن نركز على أوقات الاستجابة السريعة، غالبًا خلال 24 ساعة، لتقليل وقت التوقف عن العمل. تساعد البرامج المخصصة العملاء على تكييف آلة التوزيع النفاث عبر الإنترنت لخط SMT مع احتياجاتهم. ويبني هذا الدعم شراكات طويلة الأمد، مما يعزز الإنتاجية ويخفض التكاليف التشغيلية.
| مدح العملاء
يشيد العملاء بمهندسينا لخبرتهم وصبرهم أثناء التركيبات. إنها تسلط الضوء على موثوقية ودقة آلة التوزيع النفاثة في الاستخدام اليومي. يقدّر الكثيرون عبواتنا الآمنة التي تضمن التسليم الآمن دون ضرر. تعمل الاستجابات السريعة على الاستفسارات، وحل المشكلات عن بُعد غالبًا، على بناء الثقة. بشكل عام، يلاحظ العملاء كيف تعمل معداتنا على تعزيز الكفاءة وجودة المنتج، مما يؤدي إلى زيادة الرضا.
| لدينا شهادة
تحمل تكنولوجيا المعلومات والاتصالات شهادات رئيسية مثل CE وRoHS وISO9001، مما يضمن الامتثال للمعايير الدولية. لدينا أيضًا العديد من براءات الاختراع للتصاميم المبتكرة في تكنولوجيا التوزيع. تعكس أوراق الاعتماد هذه التزامنا بالسلامة والمسؤولية البيئية وإدارة الجودة. إنهم يؤكدون للعملاء أن آلة التوزيع النفاث تلبي اختبارات صارمة للأداء والمتانة.
| عنا والمصنع
ICT هي شركة رائدة في مجال توفير حلول تصنيع الإلكترونيات من خلال مرافق البحث والتطوير والإنتاج الخاصة بنا. تأسست في عام 2012، لدينا 89 موظفًا، من بينهم 20 مهندسًا، على مساحة 12000 متر مربع. يبلغ حجم صندوقنا المسجل 30 مليون دولار أمريكي، ويحقق نموًا سريعًا يخدم أكثر من 1600 عميل في 72 دولة. يتبع المصنع عمليات كشف صارمة ونظام قوي لإدارة الجودة لضمان معايير عالية. نحن نغطي خطوط SMT وDIP والطلاء والتوزيع عالميًا.
