| آلة التوجيه SMT PCBA المضمنة لإزالة الألواح بدقة
توفر آلة التوجيه ICT IR350 Inline SMT PCBA قطعًا عالي الدقة لألواح PCBA المعقدة. مصمم للصناعات الصعبة مثل إلكترونيات السيارات، والهواتف الذكية، والأجهزة الطبية، والفضاء، ويضمن جهاز التوجيه PCB المتقدم هذا فصلًا نظيفًا وخاليًا من الإجهاد للوحات. يسمح تصميمها القوي ثنائي المنصة ونظام التحكم الذكي بالإنتاج المستمر مع الحفاظ على التفاوتات الصارمة. مع سرعات القطع التي تصل إلى 100 مم/ثانية ودقة التكرار ±0.01 مم، تساعد الماكينة الشركات المصنعة على تحسين الإنتاجية وتقليل العيوب وتلبية متطلبات الجودة الصارمة. سواء كنت تتعامل مع لوحات رفيعة مقاس 0.5 مم أو لوحات أكثر سمكًا حتى 4.0 مم، فإن جهاز التوجيه SMT PCBA هذا يوفر أداءً ثابتًا وموثوقًا تطلبه خطوط إنتاج الإلكترونيات الحديثة.
| ميزة

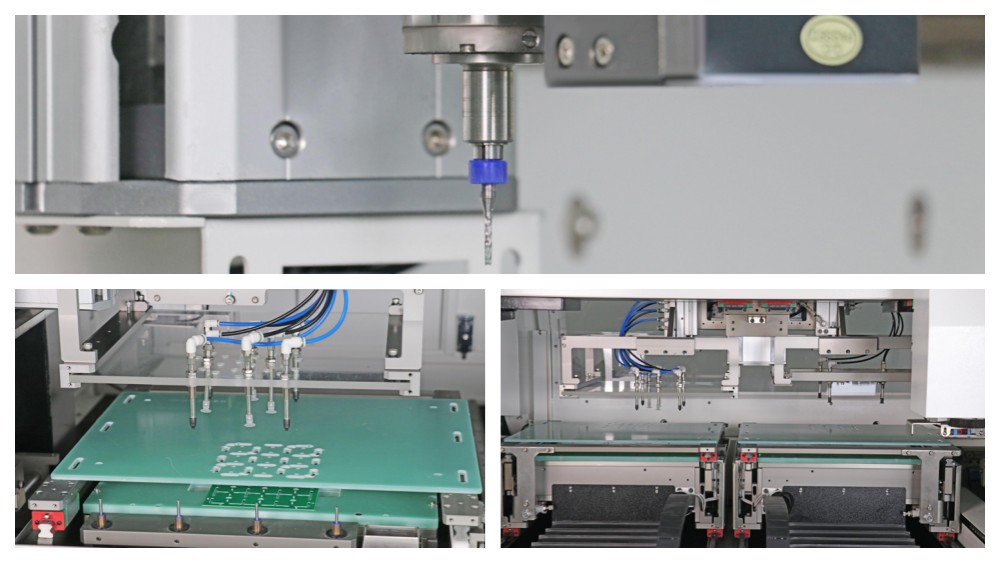

نظام الرؤية والمحاذاة المتقدم
يعمل نظام الرؤية عالي الوضوح بشكل متحد مع قاطعة الطحن لتسهيل معايرة الكاميرا وتحديد المواقع بدقة. فهو يتعرف على جميع أنواع علامات PCB ويوفر تصحيحًا مرئيًا للنقطة المقابلة. تضمن هذه التقنية الذكية مسارات توجيه دقيقة في كل مرة، حتى مع تصميمات اللوحات المعقدة. بالإضافة إلى استيراد CAD وتحسين المسار السريع، يدعم النظام البرمجة دون الاتصال بالإنترنت ومسح اللوحة بالكامل. هذه القدرات تجعل جهاز التوجيه PCBA المضمن مرنًا للغاية لتلبية احتياجات الإنتاج المختلفة مع الحفاظ على جودة القطع الممتازة.

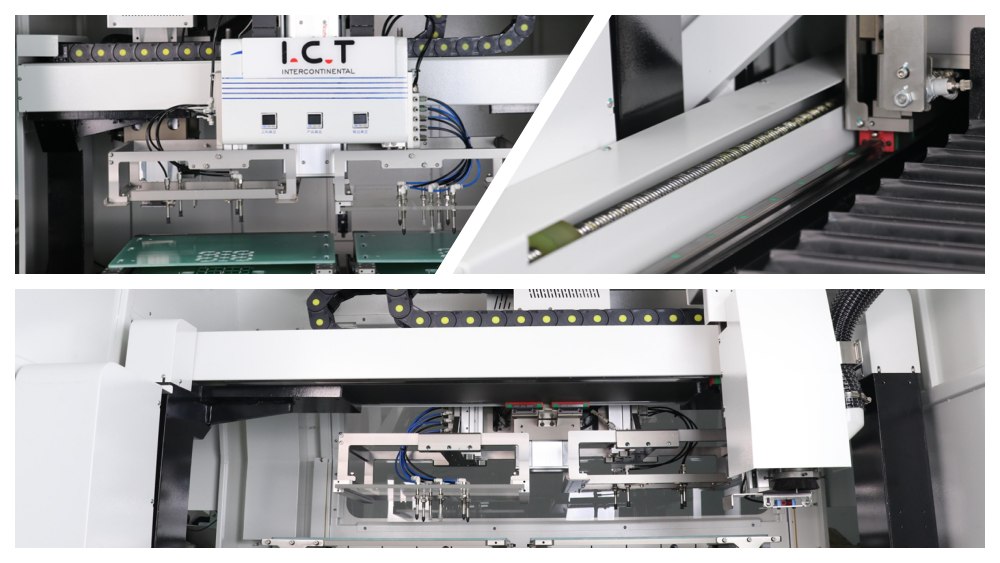

نظام حركة مستقر مع مكونات متميزة
توفر محركات مؤازرة Panasonic المستوردة المقترنة بقضبان لولبية عالية الدقة حركة سلسة ودقيقة عبر المحاور X وY وZ. يعمل الهيكل الميكانيكي الأقوى والأكثر سمكًا على تحسين استقرار الماكينة بشكل عام أثناء التشغيل عالي السرعة. يقلل هذا التصميم القوي من الاهتزاز ويضمن الموثوقية على المدى الطويل، مما يجعل جهاز التوجيه SMT PCBA المضمن مثاليًا للاستخدام الصناعي المستمر في تطبيقات توجيه PCBA كبيرة الحجم.

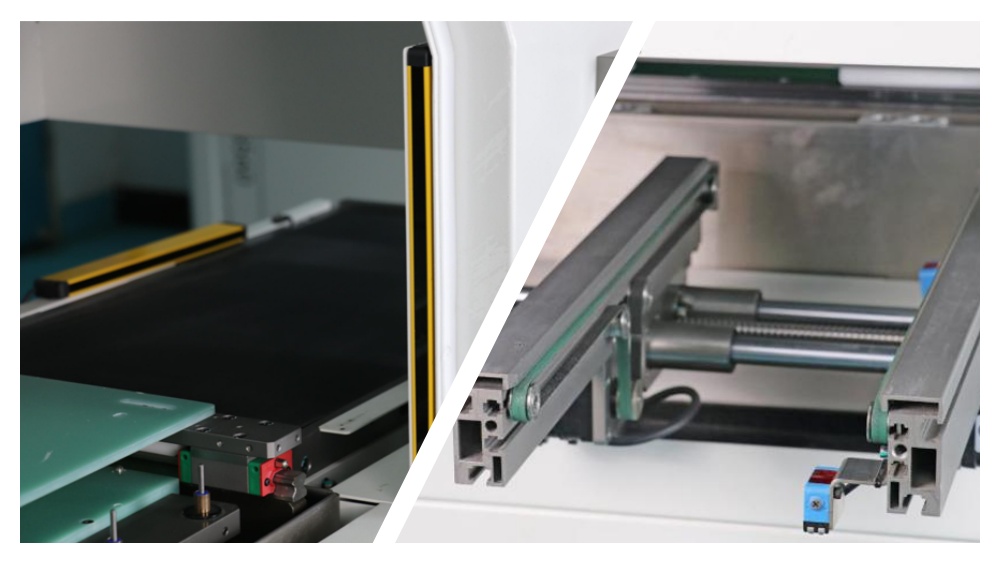

إدارة الأدوات الذكية وميزات السلامة
يقوم نظام الكشف القياسي عن كسر الأداة بتنبيه المشغلين تلقائيًا في حالة تعرض قاطع الطحن للكسر أو التآكل. تتميز الآلة أيضًا بتغيير الأدوات تلقائيًا، مما يحافظ على استمرار الإنتاج دون انقطاع. تمنع مراقبة المستشعر في الوقت الفعلي التشغيل المستمر باستخدام الأدوات التالفة. تعمل عناصر السلامة مثل أجهزة استشعار التحكم في الوصول والستائر الخفيفة الاختيارية على توفير المزيد من الحماية للمشغلين. تعمل هذه الوظائف الذكية على زيادة الكفاءة وتقليل الأخطاء المكلفة.

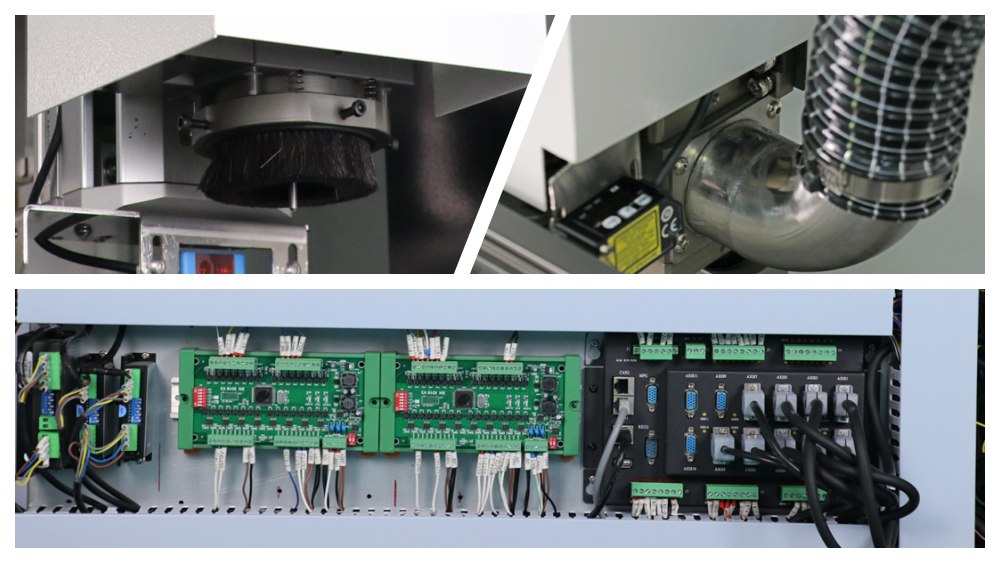

تصميم فعال للمنصة المزدوجة وإزالة الغبار
يسمح هيكل المنصة المزدوجة بالتشغيل المستقل على كلا الجانبين، مما يعزز كفاءة الإنتاج بشكل كبير. تجعل التركيبات سريعة التحرير والتعديل المرن عمليات التغيير سريعة وسهلة. مجمع الغبار المنفصل القوي ذو الشفط العالي والضوضاء المنخفضة يحافظ على نظافة منطقة العمل. يعمل مسدس الهواء الأيوني الإضافي والإزالة الثابتة للدوامة الحلقية على إزالة الكهرباء الساكنة بشكل فعال ومنع التصاق الغبار على مركبات ثنائي الفينيل متعدد الكلور.
آلة وضع PCBA IC الأوتوماتيكية
1. التغذية التلقائية: التغذية التلقائية للمنتجات التي سيتم وضعها في اللوحة بعد تلقي الإشارة من الآلة الأمامية.
2. المسح التلقائي للكود: يكتشف CCD حجم المنتج ولديه وظيفة مسح الكود في نفس الوقت.
3. المقلاة الأوتوماتيكية: تقوم CCD بتوجيه فوهة الشفط لامتصاص المنتجات المقبولة تلقائيًا إلى المقلاة.
4. تمييز رمز NG تلقائيًا: يتم وضع منتجات NG تلقائيًا في لوحة NG، ويتم وضع رمز NG ولوحة الشوكة في الصندوق المعيب.
5. صينية التراص التلقائية: تقوم تلقائيًا بتزويد الصواني الفارغة وتكديس الصواني النهائية بشكل جيد.
6. يقوم AGV بالتغذية تلقائيًا في الصواني الفارغة ويزيل الصواني الممتلئة.
عملية:
| مواصفة
| مواصفات | المعلمة |
| نموذج | آي سي تي-IR350 |
| حجم ثنائي الفينيل متعدد الكلور | 350 × 310 ملم |
| رقم المنصة | منصات مزدوجة |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 4.0 ملم |
| وضع دعم ثنائي الفينيل متعدد الكلور | تركيبات متعددة الوظائف، تركيبات خاصة |
| سرعة القطع X، Y | 0 ~ 100 ملم / ثانية |
| كرر الدقة | ± 0.01 ملم |
| دقة القطع | ± 0.05 ملم |
| X، Y، Z طريقة القيادة | محرك سيرفو يعمل بالتيار المتردد |
| وضع التحكم X، Y، Z | تحكم CNC |
| حجم قطع الطحن | 0.8 ~ 3.0 ملم |
| سرعة المغزل | الحد الأقصى 80.000 دورة في الدقيقة |
| التشغيل وتخزين البيانات | نظام الكمبيوتر الصناعي |
| الجهد (الجهاز الرئيسي) | 220 فولت، 50/60 هرتز |
| مصدر الطاقة (الجهاز الرئيسي) | 1.5 كيلو واط |
| إمدادات ضغط الهواء | 4.5 كجم/سم⊃2; |
| البعد (الطول×العرض×الارتفاع) | 1450 × 1330 × 1641 ملم |
| الوزن (مع المكنسة الكهربائية) | تقريبا. 1000 كجم |
| طريقة جمع الغبار | التنظيف بالمكنسة الكهربائية |
| حجم هواء المكنسة الكهربائية | 28 ~ 35 م⊃3;/دقيقة |
| أبعاد المكنسة الكهربائية | 650 × 750 × 1500 ملم |
| جهد المكنسة الكهربائية | 380 فولت، 50/60 هرتز، 3 كيلو واط |
* تستمر تكنولوجيا المعلومات والاتصالات في العمل على الجودة والأداء، وقد يتم تحديث المواصفات والمظهر دون إشعار خاص.
| قائمة معدات خط SMT
تشتمل حلول خطوط إنتاج SMT الكاملة لتكنولوجيا المعلومات والاتصالات على أدوات التحميل/التفريغ، وطابعات معجون اللحام، وآلات الالتقاط والوضع، وSPI، وAOI، وأفران إعادة التدفق، وغيرها من المعدات الأساسية. عند إقرانها مع جهاز التوجيه Inline SMT PCBA، تقوم هذه الأنظمة بإنشاء خط تصنيع مؤتمت بالكامل وعالي الكفاءة يوفر جودة متسقة وأقصى إنتاجية للسيارات والإلكترونيات الاستهلاكية والتطبيقات الصناعية.
| فيديو نجاح العملاء
التثبيت الناجح في الموقع في البرتغال في أبريل 2026، سافر أحد مهندسي تكنولوجيا المعلومات والاتصالات إلى البرتغال لاستكمال التثبيت والتدريب في الموقع لخط إنتاج SMT كامل يخدم إلكترونيات السيارات، بما في ذلك أنظمة إضاءة السيارة والتحكم فيها. كان العميل راضيًا للغاية عن أداء المعدات والتدريب المهني المقدم. وقد أشادوا بعملية الإعداد السلسة والتوجيه الواضح، مما ساعد فريقهم على إتقان التشغيل والصيانة اليومية بسرعة. يوضح هذا المشروع الناجح أيضًا الدعم الفني القوي الذي تقدمه تكنولوجيا المعلومات والاتصالات والتزامها بنجاح العملاء في جميع أنحاء العالم.
| دعم الخدمة والتدريب
الخدمة الاحترافية ودعم التدريب نحن نقدم خدمات التركيب والتشغيل والتدريب العملي الشاملة لضمان قدرة فريقك على تشغيل المعدات بكفاءة من اليوم الأول. يقدم مهندسونا ذوو الخبرة الدعم الفني المستمر وتحسين العمليات وتوجيهات الصيانة المنتظمة. سواء كنت بحاجة إلى مساعدة في الموقع أو دعم عن بعد، فإن تكنولوجيا المعلومات والاتصالات على أهبة الاستعداد لمساعدتك في تحقيق أقصى قدر من أداء المعدات وتحقيق أهداف الإنتاج طويلة المدى.
| ماذا يقول عملاؤنا
يشيد العملاء باستمرار بمهندسينا على احترافيتهم وقدراتهم السريعة في حل المشكلات. يسلط الكثيرون الضوء على الجودة الممتازة واستقرار معداتنا، إلى جانب التغليف الدقيق الذي يضمن التسليم الآمن. كما أنهم يقدرون أوقات الاستجابة السريعة لدينا عند ظهور أسئلة فنية. لاحظ أحد العملاء أن جهاز التوجيه Inline SMT PCBA تجاوز التوقعات من حيث الدقة والموثوقية.
| الشهادات والمعايير
معداتنا تلبي معايير الجودة والسلامة الدولية، بما في ذلك شهادات CE، RoHS، وISO9001. كما أننا نمتلك العديد من براءات الاختراع للتقنيات المبتكرة. تُظهر أوراق الاعتماد هذه التزامنا بتقديم حلول آمنة وموثوقة ومسؤولة بيئيًا يمكن للعملاء الوثوق بها في بيئات الإنتاج المتطلبة.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير حلول المعدات الإلكترونية مع فريق البحث والتطوير الخاص بنا ومرافق الإنتاج الحديثة وعمليات مراقبة الجودة الصارمة. بفضل أكثر من 25 عامًا من الخبرة في الصناعة والنمو السريع، قمنا بدعم أكثر من 1600 عميل في 72 دولة. يتيح لنا فريقنا المتخصص من المهندسين ومساحة المصنع الكبيرة تقديم حلول كاملة للمصنع مدعومة بخدمة ما بعد البيع الممتازة والدعم الفني العالمي.
