يتم استخدام آلة الإدخال التلقائي لمكونات الرصاص المحورية للإدخال التلقائي لأجزاء الرصاص المحورية في مجموعة DIP و THT PCB. إنها مناسبة لمكونات مثل المقاومات، الثنائيات، المحاثات، الصمامات، وصلات العبور، المكثفات، والترانزستورات. وفي العديد من المصانع، لا يزال يتم إدخال هذه الأجزاء يدويًا، مما قد يؤدي إلى إبطاء الإنتاج وخلق اختلافات في الجودة بين المشغلين. تساعد هذه الآلة على جعل عملية الإدخال أسرع وأكثر نظافة وأكثر قابلية للتكرار. وهو يدعم الإدخال عالي السرعة، وإدخال وحدة التغذية المرنة، وإدخال سلك التوصيل، والاسترداد التلقائي، واتجاه الإدخال من 0 إلى 360 درجة. بالنسبة للعملاء الذين يقومون ببناء لوحات الطاقة، ولوحات التحكم، ولوحات LED، ولوحات الأجهزة، والإلكترونيات الصناعية، فإن ذلك يساعد على تحسين عملية THT قبل اللحام والفحص.
| ميزات المنتج
تم تصميم نظام الإدخال للإنتاج اليومي المستقر. يساعد الهيكل الميكانيكي القوي والأجزاء عالية الجودة الماكينة على الاستمرار في العمل لنوبات عمل طويلة. يدعم نظام تحديد المواقع الإحداثي الإدخال الدقيق، لذلك يمكن وضع المكونات المحورية في فتحات PCB بتناسق أفضل. عندما يتغير خط الإنتاج إلى لوحة أو نوع مكون آخر، فإن هيكل الإدخال يدعم التحول بشكل أسرع ويساعد على تقليل وقت الانتظار.
يعمل نظام النقل بمنصة دوارة 360 درجة. يتحكم المحرك المؤازر في زاوية الدوران بدقة، مما يساعد آلة الإدخال التلقائي لمكون الرصاص المحوري على التعامل مع اتجاهات الإدخال المختلفة على نفس PCB. تساعد لوحة دفع الأسطوانة على وضع PCB مع وجود خطأ بسيط. يدعم هيكل الحاجز الميكانيكي حركة اللوحة المستقرة، بينما يساعد ناقل الحركة المتدرج والتحكم في إيقاف المستشعر في الحفاظ على سلاسة نقل PCB. يعد هذا التصميم مفيدًا لتجميعات PCB التلقائية حيث يجب أن يعمل النقل المستقر والإدخال الدقيق معًا.
يساعد نظام الانحناء على تشكيل خيوط المكونات المحورية بعد الإدخال. يعد التشكيل الجيد للرصاص أمرًا مهمًا لأنه يمكن أن يؤثر على استقرار اللحام في العملية التالية. تم تصميم هيكل الانحناء لحماية كل من PCB والمكونات، مما يقلل من خطر التلف أثناء الإنتاج. ومن السهل أيضًا استبدالها وصيانتها، لذلك يمكن لفريق الإنتاج الحفاظ على الماكينة في حالة عمل جيدة مع وقت توقف أقل.
يستخدم نظام العبور طريقة تغذية مستقلة. إنه يدعم تغذية سلك التوصيل مع التحكم الدقيق في المحرك، مما يساعد على تحسين دقة التغذية. يمكن استخدام أقطار مختلفة من سلك التوصيل وفقًا لتصميم ثنائي الفينيل متعدد الكلور. وهذا يجعل آلة إدخال مكون الرصاص المحوري أكثر مرونة من منصة الإدخال البسيطة. يمكنها التعامل مع كل من المكونات المحورية وأسلاك التوصيل، وهو أمر مفيد للعملاء الذين ينتجون ألواحًا مختلطة من خلال الفتحات.
تم تصميم نظام التغذية لإنتاج المزيج العالي. إنه يدعم إعادة التشغيل التلقائي وإعادة التغذية بدون توقف، مما يساعد على تقليل وقت انتظار المواد. يمكن تحديد تكوينات مختلفة لإدخال وحدة التغذية وفقًا لاحتياجات الإنتاج. بالنسبة لمصانع الإلكترونيات التي تحتوي على العديد من أنواع اللوحات، تعد التغذية المستقرة أمرًا مهمًا. إذا لم تكن التغذية سلسة، فقد يفقد خط DIP بأكمله إيقاعه بشكل أسرع من ماكينة القهوة صباح يوم الاثنين.
تم تصميم نظام التحكم وفقًا لمعايير الصناعة 4.0 والاتحاد الأوروبي CE. يلبي مركز التحكم IO المخصص احتياجات العمل الحقيقية للماكينة. يوفر التحكم الكامل في الحلقة المغلقة استجابة أسرع وكفاءة أفضل. يساعد نظام التحكم المعياري أيضًا على تقليل تكاليف الصيانة. من خلال تشغيل شاشة LCD التي تعمل باللمس وتخزين البرامج، توفر ماكينة الإدخال المحوري التلقائي للمشغلين طريقة واضحة لإدارة الإنتاج وتغيير البرامج والتحقق من حالة التشغيل.
تدعم آلة الإدخال التلقائية المحورية الاسترداد التلقائي، مما يساعد على استئناف الإنتاج بشكل أسرع بعد حدوث مشكلات معينة في التشغيل. يمكن تعديل اتجاه الإدخال من 0 درجة إلى 360 درجة بزيادات قدرها 1 درجة، مما يوفر المزيد من الحرية لتخطيطات PCB المختلفة. تدعم الآلة أيضًا التحكم في زاوية ثني الرصاص، والتحكم في طول ثني الرصاص، وتشغيل الكمبيوتر الصغير، وخيارات اللغة الصينية والإنجليزية، والتحكم بشاشة اللمس LCD. يمكن تخزين أكثر من 2000 برنامج لمنتجات مختلفة. يتم تثبيت PCB بواسطة دبوس ومشبك أثناء الإدخال، مما يساعد على تحسين استقرار اللوحة. هذه التفاصيل تجعل آلة الإدراج التلقائي لمكونات الرصاص المحورية مناسبة لآلة الإدراج التلقائي العملية لتجميعات ثنائي الفينيل متعدد الكلور.
| مواصفة
| المواصفات | A131M | A131H |
|---|---|---|
| إدخال وحدة التغذية المكون | 10 قطع (الخيار: 30، 40، 50، 100 قطعة) | 20 قطعة (الخيار: 30، 40، 50، 100 قطعة) |
| سرعة الإدراج | 25000CPH، الحد الأقصى 0.12 ثانية/نقطة (0.14 ثانية، 0.16 ثانية، 0.18 ثانية/نقطة قابلة للتغيير) | 25000CPH، الحد الأقصى 0.12 ثانية/نقطة (0.14 ثانية، 0.16 ثانية، 0.18 ثانية/نقطة قابلة للتغيير) |
| إدراج تمتد | المكون: 5 ~ 22 مم، العبور: 5 ~ 26 مم | المكون: 5 ~ 22 مم، العبور: 5 ~ 26 مم |
| تغذية الطائر | 0.5 ~ 0.7 مم، تغذية مستقلة | 0.5 ~ 0.7 مم، تغذية مستقلة |
| استرداد الإدراج | استرداد السيارات | استرداد السيارات |
| اتجاه الإدراج | 0 ~ 360 ° الاتجاه بزيادة 1 درجة | 0 ~ 360 ° الاتجاه بزيادة 1 درجة |
| زاوية انحناء الرصاص المكونة | 35 درجة ± 15 درجة | 35 درجة ± 15 درجة |
| طول انحناء الرصاص المكون | 1.2 ~ 2.2 ملم | 1.2 ~ 2.2 ملم |
| نوع المكون | الطائر ، مكثف ، ترانزستور ، ديود ، محث ، مقاوم ، فتيل ، إلخ ، حزمة قياسية 52-90 مم | الطائر ، مكثف ، ترانزستور ، ديود ، محث ، مقاوم ، فتيل ، إلخ ، حزمة قياسية 52-90 مم |
| دقة الإدراج | 0.05mm | 0.05mm |
| حجم ثنائي الفينيل متعدد الكلور | 50* 50~380* 380 مللي متر | 50* 50~380* 380 مللي متر |
| منطقة الإدراج | 50*50~370* 370 ملم | 50* 50~370* 370 ملم |
| وزن ثنائي الفينيل متعدد الكلور | <1.0 كجم | <1.0 كجم |
| سمك ثنائي الفينيل متعدد الكلور | 1.0 ~ 2.0 ملم | 1.0 ~ 2.0 ملم |
| PCB ثابت | دبوس + المشبك | دبوس + المشبك |
| ارتفاع النقل | 900 ± 20mm | 900 ± 20mm |
| اتجاه النقل | R~L (اختياري: L~R) | R~L (اختياري: L~R) |
| وقت النقل | 3-4S | 3-4S |
| تعمل | شاشة تعمل باللمس microcputer ، شاشة LCD | شاشة تعمل باللمس microcputer ، شاشة LCD |
| لغة | الصينية، الإنجليزية | الصينية، الإنجليزية |
| كمية البرنامج | 2000+ | 2000+ |
| ضغط الهواء | 0.45 ~ 0.6 ميجا باسكال | 0.45 ~ 0.6 ميجا باسكال |
| تدفق مصدر الهواء | 110 لتر/دقيقة | 110 لتر/دقيقة |
| مزود الطاقة | 1p ، 220ac ± 10 ٪ ، 50/60 هرتز | 1p ، 220ac ± 10 ٪ ، 50/60 هرتز |
| قوة | 2.0 كيلو فولت أمبير | 2.0 كيلو فولت أمبير |
| البعد | الطول 2080 * العرض 1750 * الارتفاع 1600 ملم | الطول 2080 * العرض 1750 * الارتفاع 1600 ملم |
| حجم محطة التغذية | 10 وحدة التغذية: 1360* 1000* 1460 ملم، 20 وحدة التغذية: 1860* 1000* 1460 ملم، 30 وحدة التغذية: 2360* 1000* 1460 ملم | 10 وحدة التغذية: 1360* 1000* 1460 ملم، 20 وحدة التغذية: 1860* 1000* 1460 ملم، 30 وحدة التغذية: 2360* 1000* 1460 ملم |
| وزن | 1300 كجم | 1300 كجم |
*تستمر تكنولوجيا المعلومات والاتصالات في العمل على الجودة والأداء، وقد يتم تحديث المواصفات والمظهر دون إشعار خاص. وإذا كان الأمر مختلفًا، فيرجى اتباع القائمة الجديدة
| قائمة معدات خط DIP
يمكن لتكنولوجيا المعلومات والاتصالات توفير معدات خط إنتاج DIP وTHT كاملة وفقًا لحجم PCB الخاص بالعميل ونوع المكون وتدفق العملية والسعة المستهدفة وتخطيط المصنع. تشمل المعدات ذات الصلة خطوط الإدراج اليدوية، وآلات الإدراج المحورية، وآلات الإدراج الشعاعية، وآلات الإدراج ذات الأشكال الفردية، وآلات اللحام الموجي، وآلات اللحام الانتقائية، وDIP AOI، وناقلات PCB، والرافعات، وأجهزة التفريغ، ومحطات الإصلاح، ودعم الاختبار. في عملية كاملة من خلال الفتحة، عادةً ما يتم استخدام آلة الإدخال التلقائي لمكون الرصاص المحوري قبل اللحام لتقليل أعمال الإدخال اليدوية وتحسين الاتساق. تساعد تكنولوجيا المعلومات والاتصالات العملاء على تخطيط تخطيط المعدات، واتجاه الناقل، وارتفاع النقل، واتصال اللحام، وموقع الفحص، وتوسيع الخط في المستقبل.
| اسم المنتج | الغرض في خط DIP |
|---|---|
| خط ثنائي الفينيل متعدد الكلور SMT | خط تجميع SMT كامل تلقائي بنظام تسليم المفتاح |
| آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
| خط تجميع الحزام | ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء

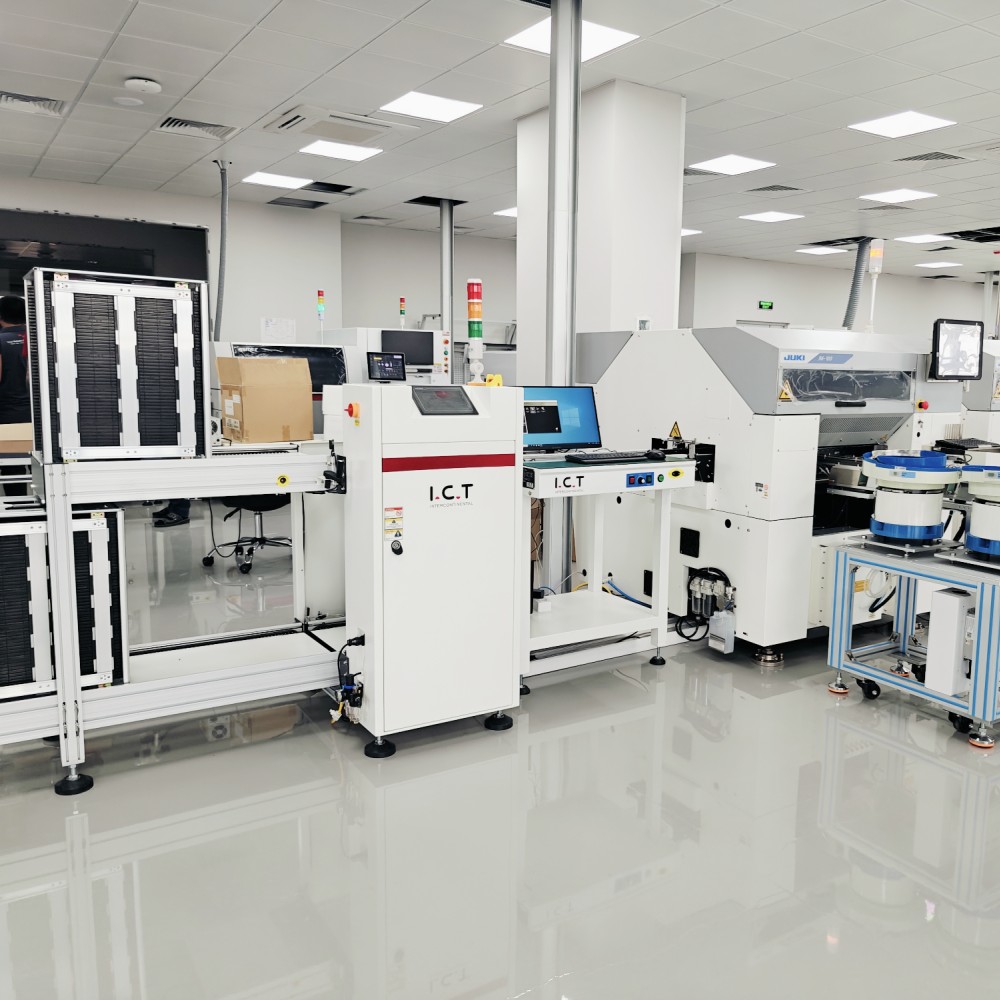

قام أحد عملاء تكنولوجيا المعلومات والاتصالات من هنغاريا بزيارة مصنعنا في أوائل ديسمبر للتحقق من خط إدخال THT الأوتوماتيكي بالكامل والمخصص. تم بناء الخط لتجميع ثنائي الفينيل متعدد الكلور من خلال الفتحة ويتضمن آلة إدخال النموذج الفردي، وآلة لحام الموجات ICT-Acrab، وآلة فحص DIP AOI. أثناء عملية المشروع، قام مهندسو تكنولوجيا المعلومات والاتصالات بمراجعة اتصال الماكينة، وأداء إدخال المكونات، وعملية اللحام، ووظيفة الفحص، وتشغيل الخط بشكل عام مع العميل. ناقش العميل أيضًا تفاصيل الإنتاج وتدفق العملية واستخدام المصنع المستقبلي مع فريقنا الهندسي. يوضح هذا المشروع كيف تدعم تكنولوجيا المعلومات والاتصالات خطوط أتمتة THT المخصصة، بدءًا من اختيار المعدات وتصميم الخطوط وحتى الاختبار والتدريب وإعداد الإنتاج.
