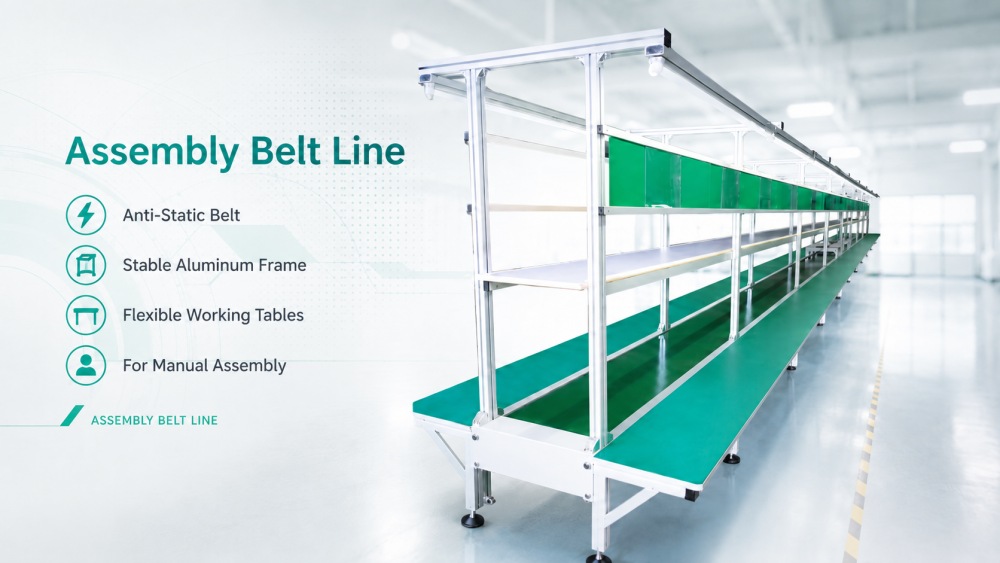

تم تصميم خط حزام تجميع تلفزيون LED لمصانع الإلكترونيات التي تحتاج إلى عملية تجميع يدوية مستقرة ومعالجة ثنائي الفينيل متعدد الكلور. يمكن استخدامه بعد إنتاج SMT أو إدخال DIP أو اللحام الموجي أو الفحص أو الإصلاح. بالنسبة لتصنيع تلفزيون LED، يساعد الخط المشغلين على إكمال تجميع PCB، وفحص المكونات، وتوصيل الأسلاك، ودعم التثبيت اللولبي، والفحص البصري، والإصلاح، وإعداد التجميع النهائي في سير عمل منظم واحد. يستخدم الخط القياسي حزام PVC أخضر مضاد للكهرباء الساكنة، وإطار من الألومنيوم، وطاولات العمل، ونظام الإضاءة، ومآخذ الطاقة، ومواضع بطاقة التشغيل، والأدوات الاختيارية. يمكن تعديل حجم الخط بناءً على مساحة ورشة العمل وعدد المشغلين وحجم المنتج والقدرة الإنتاجية.
| ميزات المنتج
يستخدم خط سير النقل التجميعي حزام PVC أخضر مضاد للكهرباء الساكنة لنقل مركبات ثنائي الفينيل متعدد الكلور والمنتجات شبه المصنعة من خلال محطات عمل مختلفة. يعد هذا أمرًا مهمًا بالنسبة إلى لوحات تلفزيون LED والمنتجات الإلكترونية الأخرى لأن الكهرباء الساكنة قد تلحق الضرر بالمكونات الحساسة. يمكن تعديل عرض الحزام وفقًا لاحتياجات الإنتاج الخاصة بالعميل، ويمكن ضبط اتجاه النقل من اليسار إلى اليمين أو من اليمين إلى اليسار. في الإنتاج اليومي، يساعد الحزام المشغلين على العمل بإيقاع ثابت بدلاً من تحريك الألواح يدويًا طوال الوقت. وهذا يجعل خط التجميع أكثر نظافة وأمانًا وأسهل في الإدارة بالنسبة للمشرفين.
يمكن أن يشتمل الخط على طاولات عمل على كلا الجانبين، مما يمنح المشغلين مساحة كافية للإدخال اليدوي والفحص والتجميع والإصلاح ووضع العلامات وتوصيل الكابل وإعداد المنتج. تستخدم طاولة العمل الخشب الرقائقي مع مادة سطحية مضادة للحريق، وهي مناسبة لبيئات تجميع الإلكترونيات. يستخدم نظام الإضاءة مصابيح بقدرة 40 وات مع التحكم في القسم، مما يساعد المشغلين على رؤية المكونات ومفاصل اللحام والملصقات والموصلات بشكل أكثر وضوحًا. بالنسبة لإنتاج تلفزيون LED، تعد الإضاءة الواضحة ومساحة الطاولة العملية أمرًا في غاية الأهمية لأن المشغلين قد يحتاجون إلى التعامل مع مركبات ثنائي الفينيل متعدد الكلور الكبيرة والعديد من الموصلات وخطوات التجميع المختلفة. يساعد هذا التصميم على تحسين راحة العمل ويقلل من أخطاء التشغيل البسيطة.
يستخدم خط حزام التجميع SMT هيكل إطار من الألومنيوم مقاس 40 × 40 مم، وقضيب من الألومنيوم مقاس 40 × 60 مم، وأسطوانة تشغيل من الفولاذ المقاوم للصدأ. يمنح هذا الهيكل استقرارًا جيدًا للخط مع الحفاظ على مرونة التصميم. يمكن تثبيت بطاقات التشغيل لتعليمات الإنتاج أو معايير العملية أو أوامر العمل أو ملاحظات الجودة. يمكن أيضًا تجهيز الخط بأدوات التجميع الشائعة، مثل الملقط، والمفكات الكهربائية، والكماشة، ومسدسات الهواء الساخن، ومحطات اللحام، ومسدسات الرياح، ومزيلات الأسلاك، ومسدسات الغراء، وأجهزة شفط القصدير، وأغطية العادم، ومراوح أيونات ESD، وصناديق ESD، وأنابيب الهواء، وأنابيب العادم. تساعد هذه التفاصيل العميل على بناء منطقة تجميع عملية ومنظمة.
| مواصفة
| مقاس | (L)9000*(W)2186*(H) 1950±20mm، مع طاولة عمل (يمكن تعديلها من قبل العميل). |
نظام القيادة | محرك تايواني (2 حصان) ومثبط 80#، عاكس مصنوع بواسطة adlaspower، نطاق السرعة 0-5 م / دقيقة. |
الجسم الرئيسي | منتج ألومنيوم 40 × 40 مم؛ سكة من ألومنيوم 40 × 60 مم؛ دعم فانوس من ألومنيوم 40 × 40 مم، إطار مصنوع من منتج ألومنيوم 40 × 40. |
نظام الإضاءة | مصباح إضاءة 40 وات ，من FSL، سلك 1.5⊃2;، تحكم فرعي. |
| قوة | مقبس الخط السفلي، كلا الجانبين تحكم منفصل، سلك باستخدام 4 أسلاك مربعة، كل منها بطول 2 متر، حوالي 1 لكل منهما، حوض مصنوع من إنتاج الألواح المجلفنة، الحجم 60 * 80 * 1 مم. |
| طاولة العمل | 300*15 مللي متر خشب رقائقي ، سطح بمواد مضادة للحريق. |
| محرك الأسطوانة | مصنوعة من أنبوب من الفولاذ المقاوم للصدأ بقطر 25 مم. |
| حزام ثنائي الفينيل متعدد الكلور | حزام PVC أخضر مضاد للكهرباء الساكنة (400*2 مم)، سلس. |
ملحق | بطاقة التشغيل مصنوعة من منتج ألومنيوم مقاس 25 × 14 بوصة ارتفاع ，مع بلاستيك صلب شفاف مقاس A4. |
| قائمة معدات خط DIP
يمكن لتكنولوجيا المعلومات والاتصالات توفير المعدات ذات الصلة لإنتاج SMT وDIP والتجميع النهائي. بالنسبة لتصنيع تلفزيون LED، قد تشمل المنتجات ذات الصلة طابعات SMT، وآلات الالتقاط والوضع، وأفران إعادة التدفق، وSPI، وAOI، وأنظمة معالجة ثنائي الفينيل متعدد الكلور، وخطوط الإدراج اليدوية، وآلات الإدراج الأوتوماتيكية، وآلات اللحام الموجي، وDIP AOI، وخط حزام النقل التجميعي، وآلات التثبيت اللولبية، وروبوتات اللحام، وأنظمة وضع العلامات، وآلات التنظيف، ومعدات الفحص. يمكن استخدام خط الحزام الناقل لتجميع LED TV SMT مع طاولات العمل كمنطقة اتصال بين إنتاج ثنائي الفينيل متعدد الكلور وتجميع المنتج. يمكن لتكنولوجيا المعلومات والاتصالات تخطيط الخط الكامل استنادًا إلى حجم ثنائي الفينيل متعدد الكلور ونموذج التلفزيون وكمية المشغل وتدفق العملية وتخطيط ورشة العمل.
| اسم المنتج | الغرض في خط DIP |
|---|---|
| خط ثنائي الفينيل متعدد الكلور SMT | خط تجميع SMT كامل تلقائي بنظام تسليم المفتاح |
| آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
| خط تجميع الحزام | ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء
قامت شركة ICT بدعم أحد العملاء في أوزبكستان لبناء مصنع كبير لتصنيع الإلكترونيات للوحات الأم للكمبيوتر ومنتجات SSD والمنتجات المتعلقة بالذاكرة. على الرغم من أن المنتج لم يكن تلفزيون LED، إلا أن المشروع يوضح كيف تدعم تكنولوجيا المعلومات والاتصالات خطوط إنتاج الإلكترونيات الكاملة بدءًا من التخطيط وحتى الإنتاج المستقر. يتضمن خط SMT طباعة الاستنسل، ووضع SMT، واللحام بإعادة التدفق، وأنظمة معالجة SPI، وAOI، وثنائي الفينيل متعدد الكلور. يشتمل خط DIP على خط إدخال يدوي، وآلة إدخال ذات شكل فردي من JUKI، وآلة لحام موجية، وأنظمة ناقلة. ساعد مهندسو تكنولوجيا المعلومات والاتصالات في تركيب الخط، وتوصيل الماكينة، وتصحيح الأخطاء، واختبار الإنتاج، وتدريب المشغلين. بعد الاختبار، قدم العميل تعليقات إيجابية حول جودة المعدات وسرعة الاستجابة وحماية التغليف والدعم الهندسي.
| دعم الخدمة الشامل
تدعم تكنولوجيا المعلومات والاتصالات العملاء بدءًا من التخطيط المبكر وحتى الإنتاج الحقيقي. قبل الشحن، يقوم فريقنا بفحص هيكل الخط، وحركة الحزام، وتشغيل المحرك، ونظام الإضاءة، والمقابس، وحالة طاولة العمل، وبطاقات التشغيل، واتجاه النقل، وإمدادات الهواء، وتكوين الأداة، وحماية التغليف. أثناء الخدمة في الموقع، يساعد المهندسون في توصيل خط حزام تجميع تلفزيون LED بالمعدات الأولية والنهائية. يغطي التدريب تشغيل الحزام، وإعدادات السرعة، واستخدام محطة العمل، والتحكم في الإضاءة، وسلامة مقبس الطاقة، ووضع الأدوات، والتنظيف اليومي، والتحكم في ESD، والصيانة الأساسية، وإدارة تدفق الإنتاج. بالنسبة لفرق الإنتاج الجديدة، يساعد خط التجميع الجيد التخطيط على تقليل الارتباك ويجعل تدريب المشغلين أسهل.
| ماذا يقول العملاء
غالبًا ما يقدم العملاء تعليقات إيجابية حول تكنولوجيا المعلومات والاتصالات لأن مهندسينا يشرحون الخط الكامل بوضوح ويساعدون في حل مشكلات الإنتاج الحقيقية أثناء التثبيت. كما أنهم يحبون التصميم العملي، وهيكل الآلة المستقر، وتصميم محطة العمل المنظمة. بالنسبة للتسليم لمسافات طويلة، تستخدم تكنولوجيا المعلومات والاتصالات عبوات تصدير قوية لحماية المعدات أثناء النقل. عندما يكون لدى العملاء أسئلة حول اتصال الخط أو ترتيبات المشغل أو اختبار الإنتاج أو الصيانة، يستجيب فريقنا بسرعة ويتابع الأمر حتى يتم حل المشكلة. يساعد هذا الدعم العملاء على الشعور بثقة أكبر عند إنشاء خط تجميع جديد أو توسيع مصنع إلكترونيات موجود.
| الشهادات والمعايير
تركز تكنولوجيا المعلومات والاتصالات على مراقبة الجودة لمعدات SMT وDIP وخطوط التجميع. تعمل شركتنا مع المنتجات والأنظمة المدعومة بشهادات CE وRoHS وISO9001 وبراءات الاختراع ووثائق الجودة الأخرى ذات الصلة. بالنسبة لخط سير النقل التجميعي، تتضمن مراقبة الجودة قوة الإطار، وحركة الحزام، وسلامة الأسلاك، واستقرار الإضاءة، وسلامة المقابس، وحماية البيئة والتنمية المستدامة، وتخطيط محطة العمل، وتأكيد التغليف. قبل التسليم، تخضع المعدات للفحص الميكانيكي والاختبار الكهربائي واختبار الوظائف ومراجعة التعبئة. تساعد معدات التجميع المستقرة العملاء على تقليل انقطاع الإنتاج وتحسين الإدارة اليومية للمصنع. تواصل تكنولوجيا المعلومات والاتصالات تحسين معايير التفتيش لدعم تصنيع الإلكترونيات الموثوقة.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير حلول SMT وDIP وخطوط التجميع مع فرق البحث والتطوير والإنتاج والهندسة والمبيعات والخدمة الخاصة بها. نمت الشركة بسرعة على مر السنين وخدمت العديد من العملاء في مختلف البلدان والصناعات. تركز تكنولوجيا المعلومات والاتصالات على حلول المصنع الكاملة، بما في ذلك خطوط SMT وخطوط DIP وخطوط الطلاء وخطوط التجميع وآلات التشغيل الآلي وأنظمة الفحص وتخطيط المصنع. في مصنعنا، تتبع كل آلة فحصًا صارمًا قبل الشحن، بما في ذلك الفحص الميكانيكي والاختبار الكهربائي واختبار الوظيفة ومراجعة التغليف. بفضل الخبرة العالمية في المشاريع والدعم الفني القوي، تساعد تكنولوجيا المعلومات والاتصالات العملاء على بناء خطوط إنتاج الإلكترونيات بدءًا من التخطيط المبكر وحتى التصنيع المستقر.
