آي سي تي-LS1200
I.C.T
| الكمية: | |
|---|---|
| فاصل LED – حل موثوق لفصل ألواح PCB
يوفر فاصل ICT LED فصلًا آمنًا وفعالاً لمركبات ثنائي الفينيل متعدد الكلور ذات الأخاديد على شكل حرف V. فهو يقلل من الضغط على اللوحات والمكونات، مما يجعله مثاليًا لإضاءة LED واللوحات القائمة على الألومنيوم والتطبيقات الحساسة الأخرى. بالمقارنة مع آلات التوجيه المنحنية، فإن الفصل المستقيم على شكل حرف V يخلق غبارًا أقل بكثير، ويولد حرارة أقل، ويقلل الضغط الداخلي. وهذا يساعد على منع تشققات مفاصل اللحام، وتلف المكونات، وتشويه اللوحة. غالبًا ما يتطلب التوجيه صيانة أعلى وينتج المزيد من الحطام، بينما يوفر القطع V نتائج أكثر نظافة وأسرع وألطف لإنتاج كميات كبيرة.

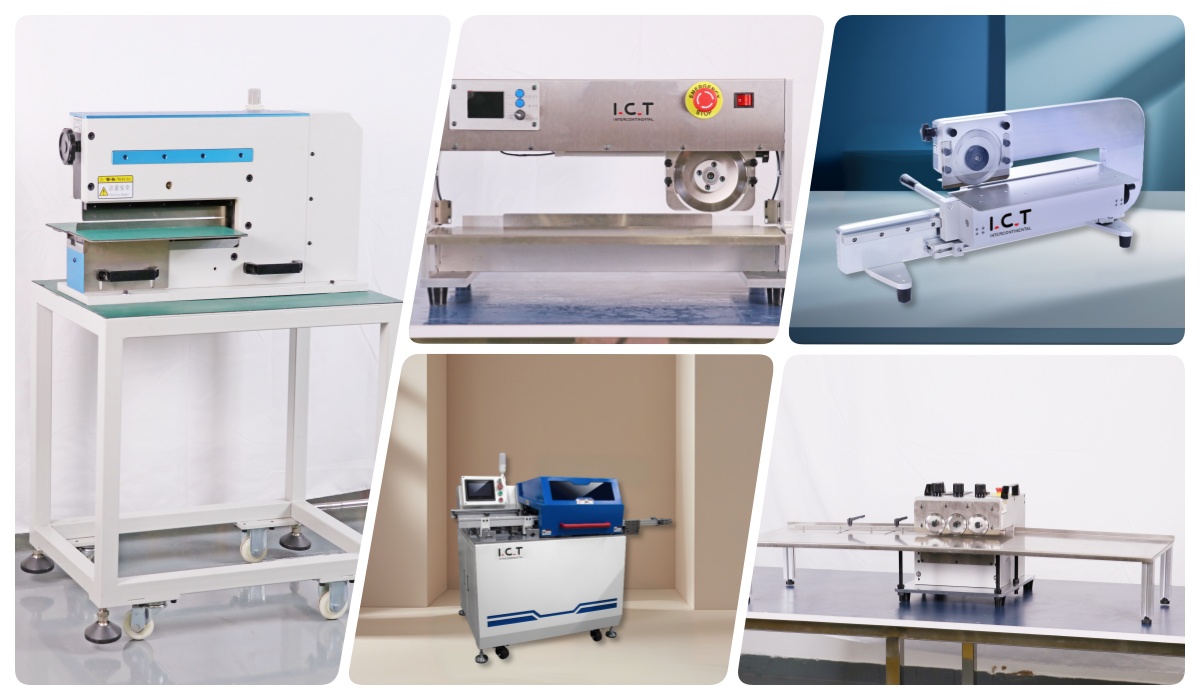

تقدم ICT خمسة أنواع رئيسية من آلات القطع على شكل حرف V لتتناسب مع الاحتياجات المختلفة:
النوع اليدوي القياسي: بسيط وفعال من حيث التكلفة للدفعات الصغيرة.
فاصل LED متعدد الشفرات: تصميم خاص لشرائط LED الطويلة ذات الضغط المنخفض جدًا.
نوع المقصلة: عمل هوائي بقطع واحد لألواح FR4 الأكثر سمكًا.
نوع الشفرة المتحركة (الانزلاقية): تعديل مرن لمختلف أعماق الأخدود على شكل حرف V.
نوع مجموعة السكاكين المتعددة: فصل عالي الكفاءة لثنائي الفينيل متعدد الكلور غير محدود الطول.
| ميزة

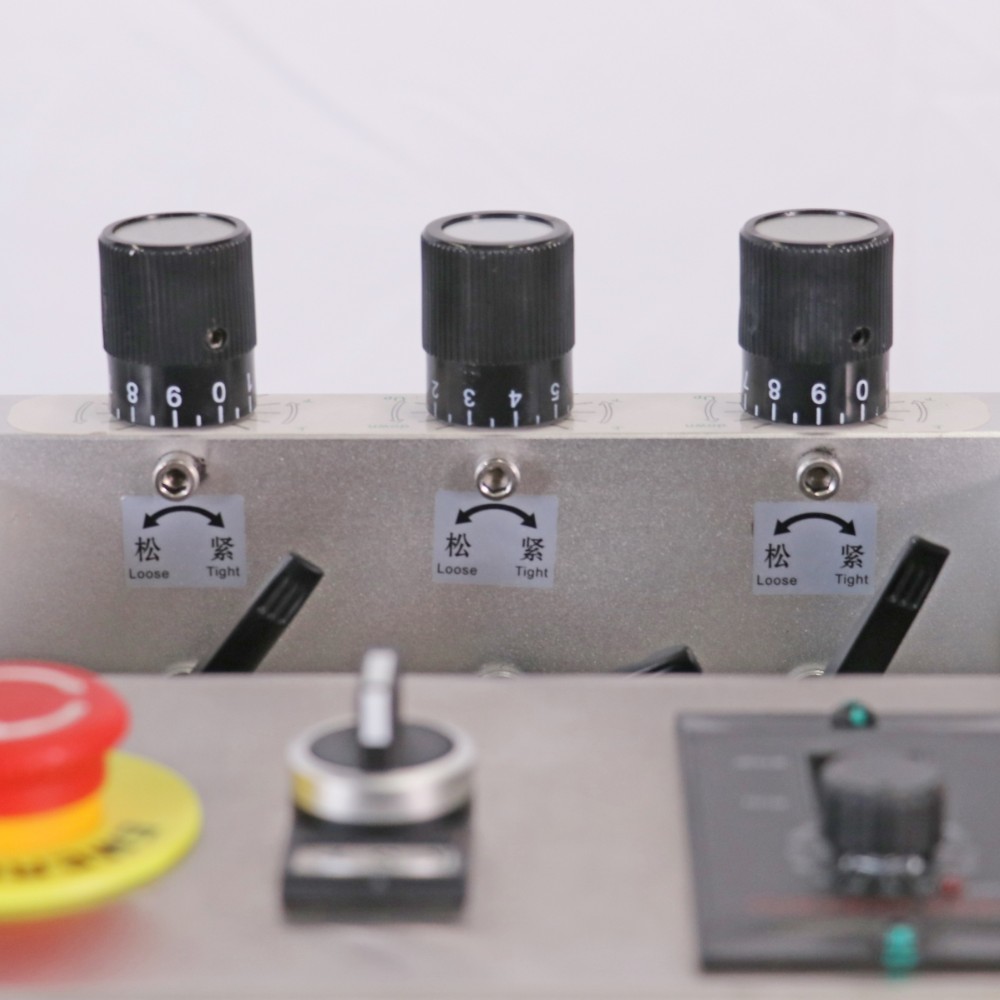

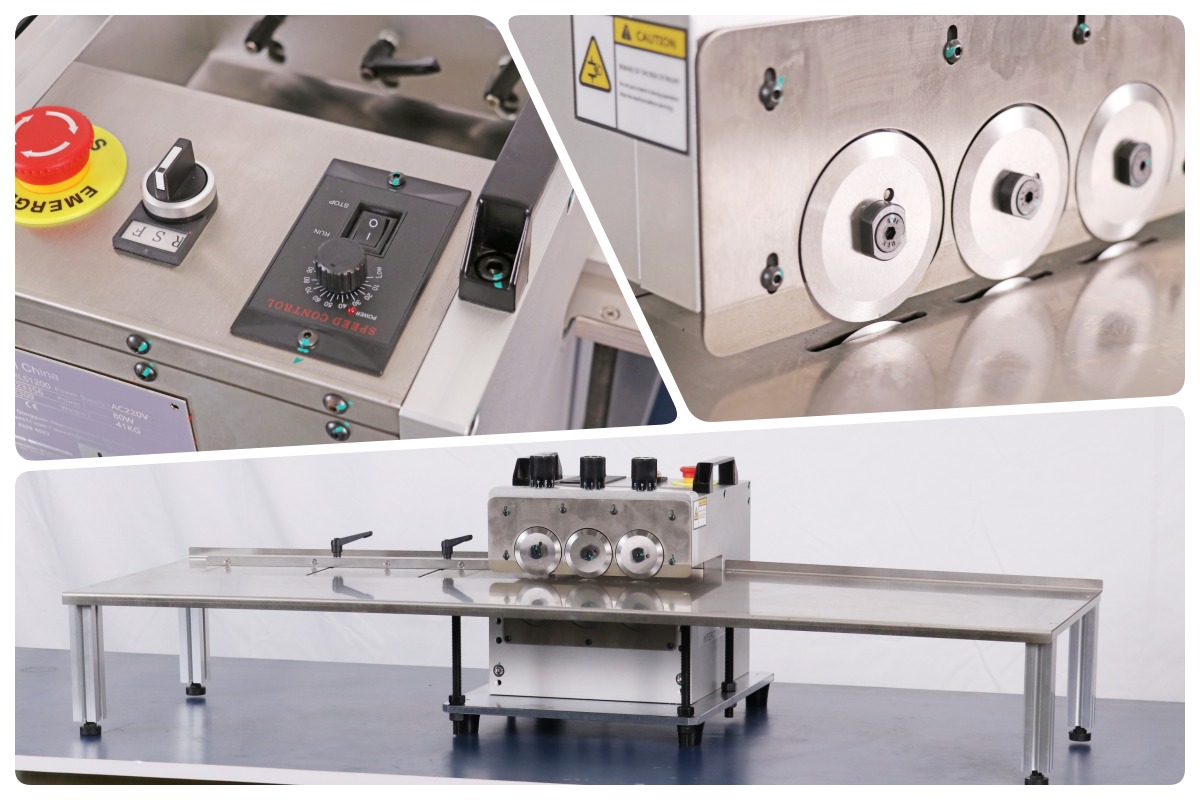

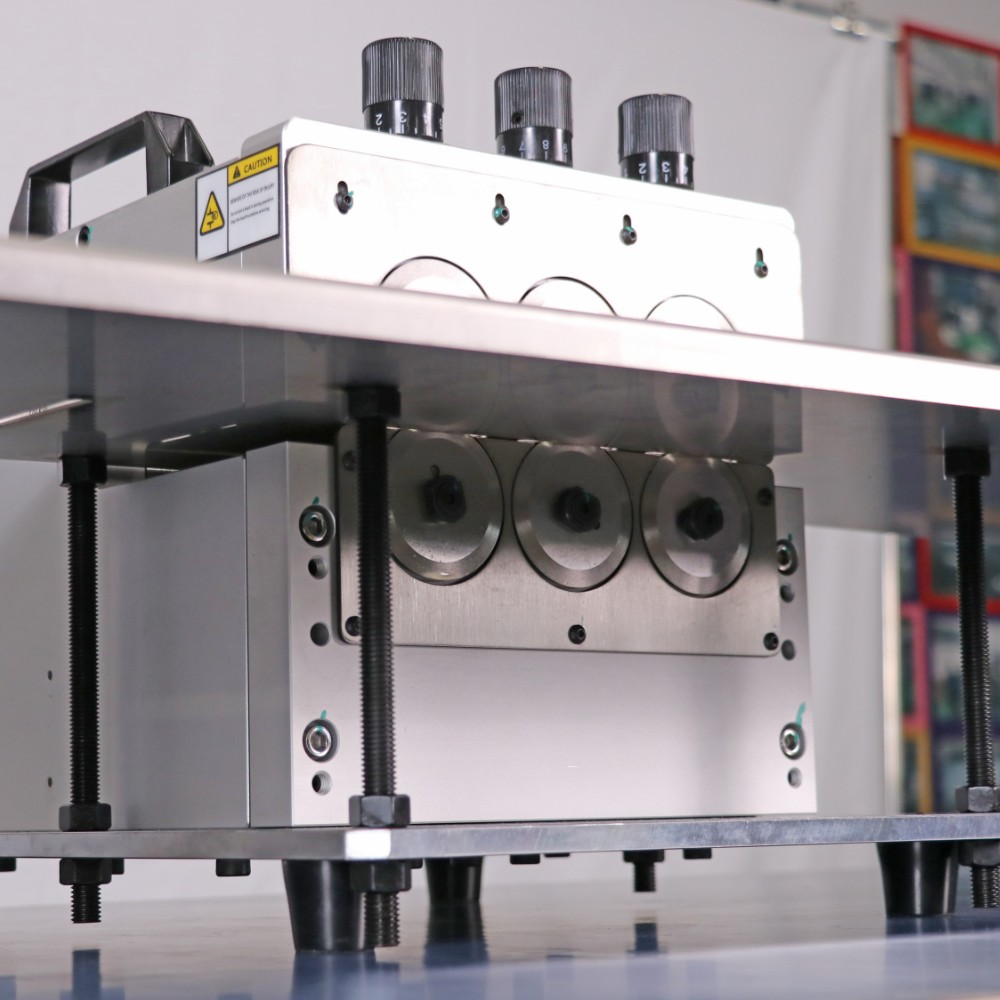

فاصل LED متعدد الشفرات
يستخدم فاصل LED ستة شفرات دائرية في ثلاث مجموعات لفصل مركبات ثنائي الفينيل متعدد الكلور على مراحل: المجموعة الأولى تقطع 40%، والمجموعة الثانية تتبعها بـ 40% أخرى، والمجموعة الثالثة تنهي الـ 20% الأخيرة. يعمل كل قطع قصير على تقليل الضغط الداخلي بنسبة تصل إلى 80%، مما يمنع تشوه ألواح الألومنيوم وLED. تدوم الشفرات التايوانية أكثر من عام ويمكن شحذها عدة مرات. تحافظ معايرة الليزر الدقيقة على قفزة الشفرة أقل من 0.02 مم للحصول على جودة مثالية. إنها تناسب شرائح LED الطويلة، وثنائي الفينيل متعدد الكلور من الألومنيوم، وإنتاج LED بكميات كبيرة حيث يكون تسطيح اللوحة أمرًا بالغ الأهمية. تتعامل المنصات الإضافية المصنوعة من الفولاذ المقاوم للصدأ (1.2 م أو 2.4 م) مع الألواح الأطول بسهولة.

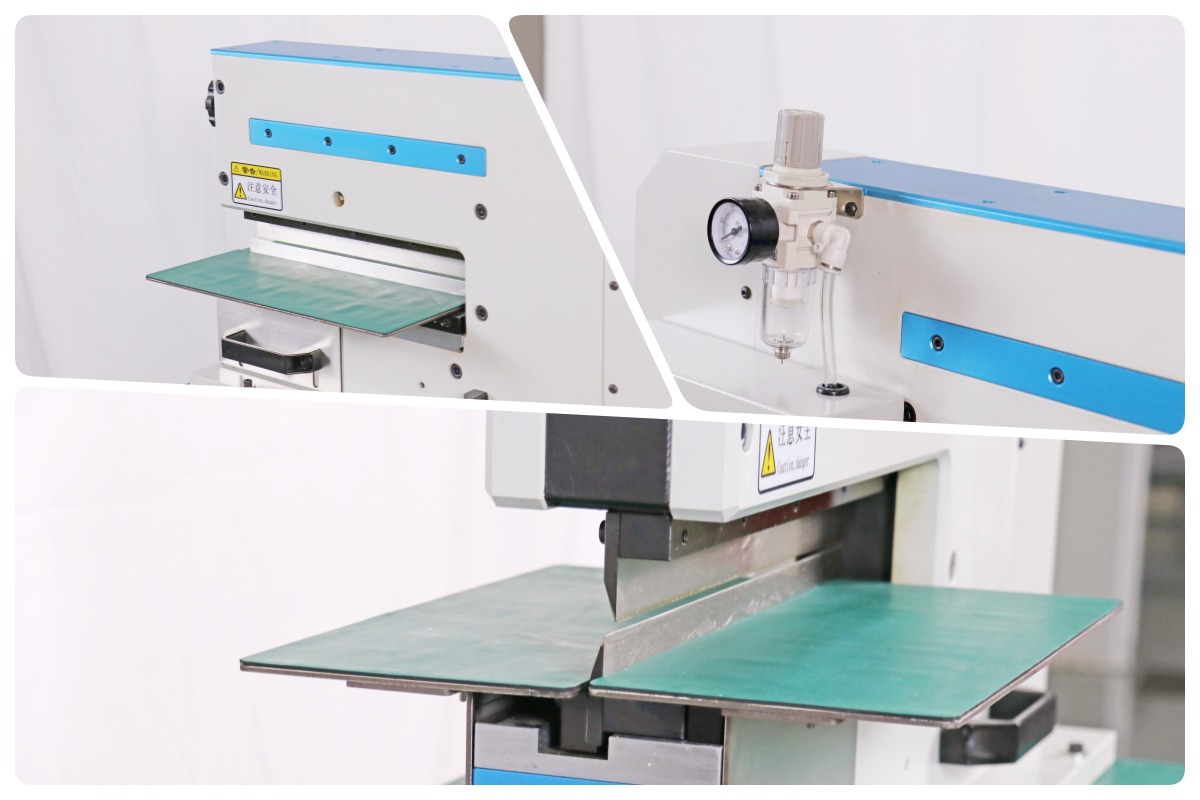

آلة القطع على شكل V من النوع المقصلة
يستخدم فاصل LED المقصلة قطعًا مستقيمًا للأسفل مدعومًا بالهواء، مع ضغط أقل من 180uE لحماية وصلات ومكونات اللحام. فهو يفصل مباشرة عند حافة الأخدود على شكل حرف V، مما يسمح بمسافة 0.3 مم فقط للأجزاء ومعالجة المكونات التي يصل طولها إلى 60 مم. عدم دوران المحرك يعني انعدام الغبار أو التلوث الكربوني، وعدم ترك أي احتكاك أي بقايا معدنية تقريبًا. قطع واحد في الثانية باستخدام مفتاح القدم يوفر تشغيلًا سريعًا وآمنًا. عمر الشفرة يتجاوز 6 ملايين عملية قطع. إنه مثالي للوحات FR4 والتطبيقات التي تحتاج إلى حواف نظيفة ودقيقة دون مشاكل الغبار.

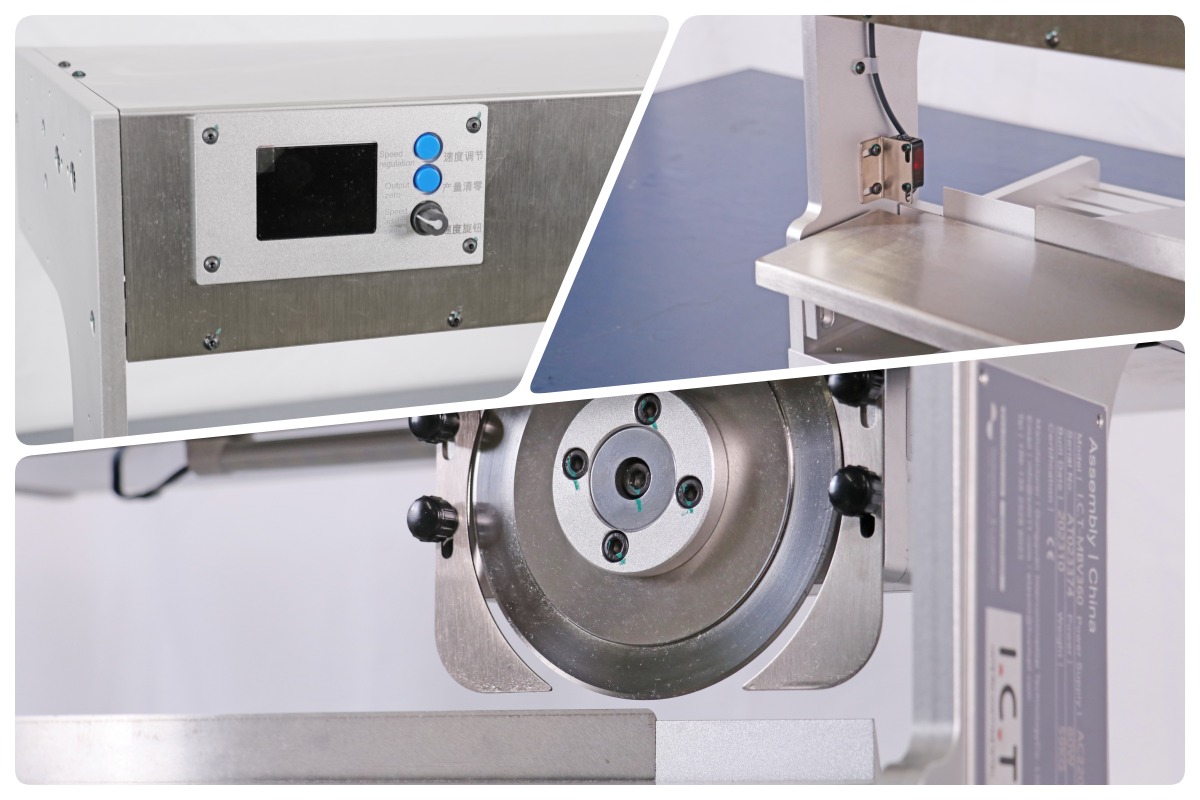

آلة القطع على شكل حرف V ذات الشفرة المتحركة (الانزلاقية).
يتيح فاصل LED المنزلق اليدوي هذا للمشغلين ضبط سرعة الشفرة والمسافة بين الشفرات الدائرية والمستقيمة لأعماق مختلفة على شكل حرف V. تظل مركبات ثنائي الفينيل متعدد الكلور ثابتة أثناء الانفصال، لذا فإن المكونات الطويلة (حتى 34 مم) عبر الأخدود تكون آمنة. إنه يقلل الضغط لتجنب الشقوق ويعمل بشكل جيد مع اللوحات ذات المكونات المختلطة. يضمن الهيكل الصلب الاستقرار، كما أن تخصيص الشفرات متاح. مثالية للإنتاج متوسط الحجم، أو تشغيل النماذج الأولية، أو المصانع التي تحتاج إلى فصل مرن ومنخفض التكلفة بدون إعداد معقد.
| مواصفة
| المعلمة | دليل آلة القطع على شكل V ذات الشفرة الواحدة | فاصل LED متعدد الشفرات | آلة القطع على شكل V من النوع المقصلة آلة القطع على شكل V | ذات الشفرة المتحركة (الانزلاقية) آلة القطع على شكل V | شفرات متعددة المجموعات آلة القطع على شكل V |
|---|---|---|---|---|---|
| نوع العملية | يدوي (انزلاق اليد) | يدوي (دفع يدوي) | يدوي (مفتاح قدم هوائي) | يدوي (انزلاق قابل للتعديل) | يدوي (دفع متعدد المجموعات) |
| إعداد الشفرة | 1 شفرة دائرية + 1 شفرة مستقيمة | 6 شفرات دائرية (3 مجموعات علوية/سفلية) | شفرة مقصلة واحدة مستقيمة | 1 دائرية + 1 مستقيمة (فجوة قابلة للتعديل) | مجموعات متعددة من الشفرات الدائرية (سكاكين متعددة مخصصة) |
| طول ثنائي الفينيل متعدد الكلور | 0-350 ملم | غير محدود (مع منصات 1.2 م / 2.4 م) | 0-330 ملم | 0–350 ملم (نموذجي) | غير محدود أو طويل جدًا (يعتمد على النظام الأساسي) |
| سمك ثنائي الفينيل متعدد الكلور | 0.8-5 ملم | 0.2-5 ملم | 0.3-5 ملم | 0.8-5 ملم | 0.2–5 مم (نموذجي للمجموعات المتعددة) |
| طريقة القطع | انزلاق تمريرة واحدة | 3 مراحل (40% + 40% + 20%) | طلقة واحدة قطع لأسفل | تمريرة واحدة بعمق قابل للتعديل | قطع متسلسل متعدد المجموعات |
| أفضل تطبيق | مركبات ثنائي الفينيل متعدد الكلور العامة، النماذج الأولية، متوسطة الحجم | شرائط LED طويلة، وثنائي الفينيل متعدد الكلور من الألومنيوم، ومصابيح LED عالية الحجم | ألواح FR4، حواف نظيفة/خالية من الغبار | مكونات مختلطة، عمق على شكل حرف V مرن | مركبات ثنائي الفينيل متعدد الكلور طويلة جدًا أو واسعة، وفصل عالي الكفاءة |
| قائمة معدات خط SMT
يدمج خط SMT الكامل لتكنولوجيا المعلومات والاتصالات اللوادر، والطابعات، وأجهزة التركيب، وأفران إعادة التدفق، وAOI، والناقلات، وآلات إزالة الألواح من ثنائي الفينيل متعدد الكلور مثل الفواصل ذات القطع V. إنه يوفر حلاً كاملاً بدءًا من اللوحة العارية وحتى التجميع النهائي. يحصل العملاء على معدات متطابقة، وتخطيطات على شكل حرف U لمساحة محدودة، ودعم شامل. يعمل هذا الخط على تحسين الكفاءة وتقليل العيوب ودعم الإنتاج عالي الجودة للسيارات ومصابيح LED والإلكترونيات الاستهلاكية.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| خط SMT | خط تجميع SMT كامل تلقائي بنظام تسليم المفتاح |
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| فيديو نجاح العملاء
في عام 2025، سافر مهندس تكنولوجيا المعلومات والاتصالات بيتر إلى أوزبكستان للمشاركة في مشروع تركيب وتدريب في الموقع لمدة 16 يومًا. اشترى العميل خط SMT كاملًا لإنتاج محركات السيارات وقطع الغيار، بما في ذلك الطابعة الأوتوماتيكية بالكامل 5151، وآلة التركيب، وفرن إعادة التدفق L8، وAOI، وأداة التفريغ NG/OK، ومحطة إعادة العمل BGA، وآلة إزالة الألواح بسكين المشي، وخلاط معجون اللحام، وناقل الترجمة، والمزيد. قدمت تكنولوجيا المعلومات والاتصالات حلاً خطيًا على شكل حرف U لحل حدود عرض المصنع. أكمل بيتر التدريب بنجاح، والآن يقوم العميل بتشغيل جميع المعدات بشكل مستقل مع الإنتاج السلس.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات التثبيت الكامل وتدريب المشغلين والدعم الفني المستمر لكل فاصل LED وخط SMT. يسافر المهندسون ذوو الخبرة إلى جميع أنحاء العالم لتركيب المعدات وتعليم التشغيل ومشاركة أفضل الممارسات. يغطي التدريب استخدام الماكينة والصيانة واستكشاف الأخطاء وإصلاحها وتحسين العمليات. نحن نرد بسرعة على الأسئلة عبر الهاتف أو البريد الإلكتروني أو الدعم عن بعد. وهذا يساعد العملاء على بدء الإنتاج بسرعة والحفاظ على وقت تشغيل مرتفع. هدفنا هو التأكد من أن كل عميل يقوم بتشغيل المعدات بثقة وكفاءة.
| شهادات العملاء
يشيد العملاء بمهندسي تكنولوجيا المعلومات والاتصالات لمهاراتهم المهنية وصبرهم أثناء التدريب وحل المشكلات السريع. يسلط الكثيرون الضوء على فاصل LED لأدائه المستقر، والضغط المنخفض على الألواح، وعمر الشفرة الطويل. كما أنهم يقدرون التعبئة الدقيقة والنقل الآمن، مع وصول الآلات في حالة ممتازة. الاستجابة السريعة للأسئلة وخدمة ما بعد البيع الموثوقة تبني ثقة قوية. 'معدات رائعة ودعم ممتاز' هو تعليق شائع من المستخدمين العالميين.
| الشهادات والمعايير
تتوافق آلات الفصل LED وآلات SMT لتكنولوجيا المعلومات والاتصالات مع المعايير الدولية مع شهادات CE وRoHS وISO9001. نحن نمتلك أيضًا العديد من براءات الاختراع للتصميمات المبتكرة في معدات إزالة الألواح والإنتاج. تؤكد هذه الشهادات سلامة المنتج والامتثال البيئي والجودة العالية. يمكن للعملاء أن يثقوا في أجهزتنا للحصول على أداء موثوق به في المصانع في جميع أنحاء العالم.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
لدى تكنولوجيا المعلومات والاتصالات فريق البحث والتطوير الخاص بها ومصنع الإنتاج في دونغقوان، الصين، مع 89 موظفًا بما في ذلك 20 مهندسًا محترفًا. منذ عام 2012، حققنا نموًا سريعًا ونخدم الآن أكثر من 1600 عميل في 72 دولة. تتبع منشأتنا التي تبلغ مساحتها 12000 متر مربع عمليات اختبار صارمة ونظام إدارة جودة كامل لضمان تلبية كل آلة للمعايير العالية. نحن نقدم حلول SMT شاملة، بدءًا من التخطيط وحتى ما بعد البيع، مما يساعد العملاء على بناء خطوط الإنتاج وتحسينها على مستوى العالم.
