آي سي تي-V5000H
I.C.T
| الكمية: | |
|---|---|

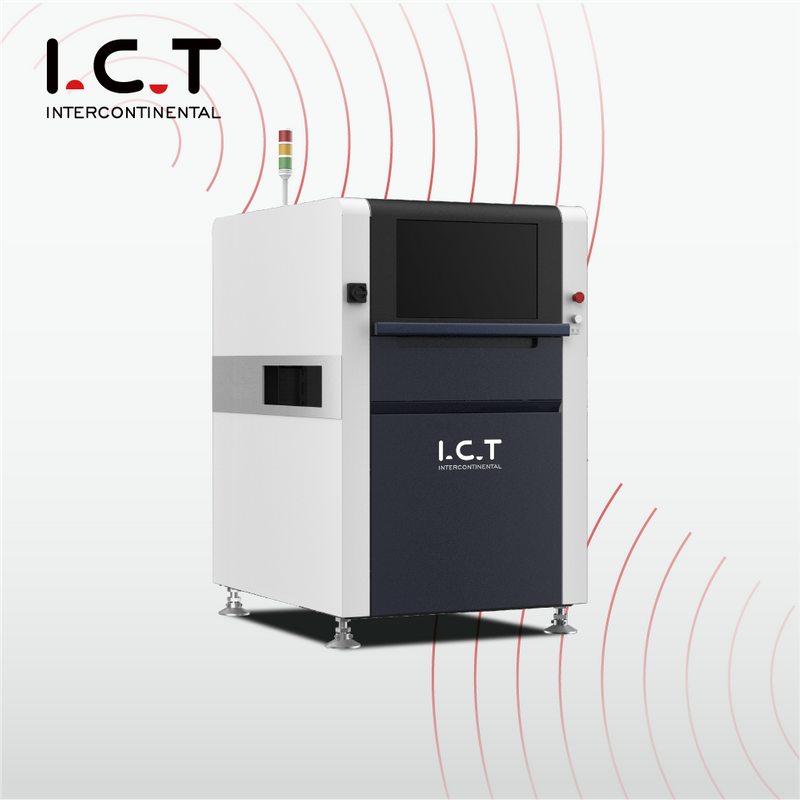

آلة PCBA AOI عالية السرعة على الإنترنت أنظمة التفتيش
1. وظيفة التجميع والتخزين التلقائي للسجل، وظيفة التحذير/التنبيه NG، البرمجة والتصحيح عن بعد.
2. قدرة الفحص: غير كافية، قصيرة، فتحة بطيئة، دبوس تغطية اللحام، التلوث، اختلال المحاذاة، الجزء المفقود، الانحراف، لوحة الإعلانات، التثبيت على الجانب، الانقلاب، الجزء الخاطئ، التالف، الطفو، القطبية، اللحام الزائف، اللحام الفارغ، الغراء الزائد إلخ.
3. يقوم Perfect SPC بجمع معلومات NG خارج الخط وإنشاء جميع أنواع جداول الإنتاج تلقائيًا.
4. وظيفة مركز التحكم الناضجة، واجهة برمجية واضحة.
5. ثبات جيد (GR&R <10% @6 Sigma، CPK> 1.33 (دقة انحراف الاختبار أقل من ± 0.25 مم.
6. حركة الكاميرا، الناقل ثابت أثناء الاختبار.7. تعويض صفحة الحرب PCB: معايرة تعويض العلامة الإجمالية، تعويض إطار موضع المكون.
| نموذج | آي سي تي-V5000H |
| FOV | 15 يو (36*30 ملم)/10 يو (24*20 ملم) |
| آلة تصوير | كاميرا صناعية رقمية ذكية بدقة 5M بكسل |
| عدسة | عدسة مركزية |
| ضوء | 4 ألوان حلقة ضوء LED، RGB+W |
| عناصر الفحص | اختبار المكونات، اختبار اللحام |
| مكون صغير | 01005رقاقة، 0.3 درجة IC وشكل خاص |
| نظام تشغيل | ويندوز 7 |
| حجم ثنائي الفينيل متعدد الكلور | 50*50~510*600 ملم |
| سمك ثنائي الفينيل متعدد الكلور | 0.3 ~ 6.0 ملم |
| صفحة حرب ثنائي الفينيل متعدد الكلور | ±3.0 ملم |
| وزن ثنائي الفينيل متعدد الكلور | الحد الأقصى: 3 كجم |
| ارتفاع ثنائي الفينيل متعدد الكلور | الجزء العلوي: 25 مم، الجزء السفلي: 45 مم قابل للتعديل |
| سائق X/Y | محرك سيرفو يعمل بالتيار المتردد، كرر الدقة 0.01 مم |
| منصة | الجرانيت |
| قوة | تيار متردد 220 50/60 هرتز، 5 أمبير |
| هواء مضغوط | 0.4 ~ 0.6 ميجا باسكال |
| وزن | 750 كجم |
| البعد | 940*1360*1500 مللي متر (باستثناء الضوء) |
آلة أوي, تفتيش منظمة العفو الدولية, الفحص البصري, نظام اوي, آلة smt aoi, آلة التفتيش AOI
