NPM D3A
I.C.T
| الكمية: | |
|---|---|

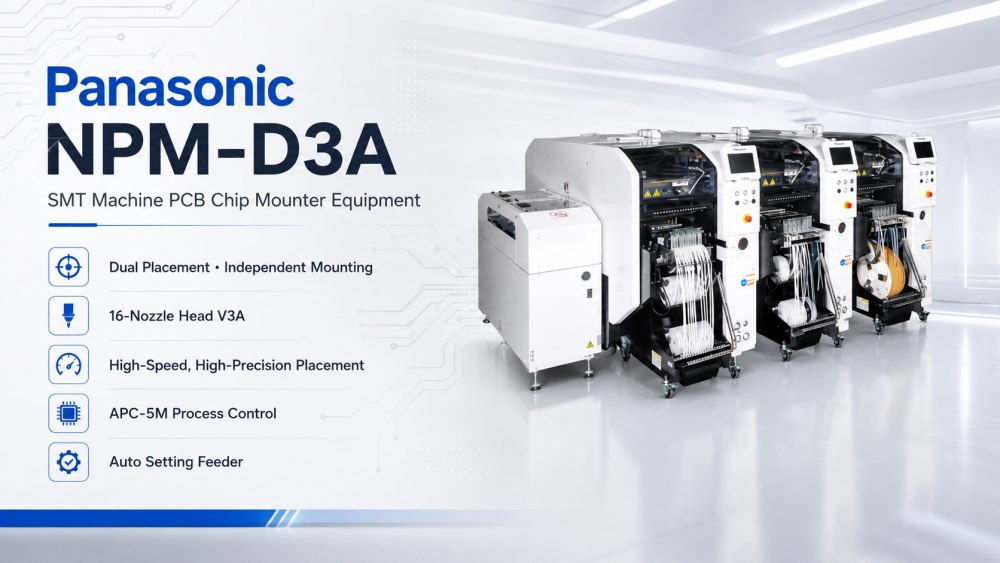

تم تصميم ماكينة Panasonic SMT NPM-D3A لمصانع الإلكترونيات التي تحتاج إلى تركيب سريع، ووضع دقيق، وتحكم أسهل في الإنتاج. يستخدم رأس V3A خفيف الوزن مكون من 16 فوهة، وكاميرا متعددة التعرف، وإطار عالي الصلابة لدعم الوضع عالي السرعة والدقة. تستخدم الماكينة تكوينًا برأسين، ويمكن لقسم إمداد المكونات العمل مع عربة ذات 17 فتحة ووحدة تغذية صينية. وهذا يمنح المصانع المزيد من الخيارات عند التعامل مع منتجات ثنائي الفينيل متعدد الكلور المختلفة. يدعم NPM-D3A أيضًا وظائف توفير العمالة مثل وحدة التغذية التلقائية للإعدادات، مما يساعد على أتمتة أعمال توريد الأجزاء. بالنسبة للعملاء الذين ينتجون لوحات التحكم، أو الأجهزة الإلكترونية الاستهلاكية، أو لوحات الطاقة، أو المنتجات المتعلقة بالكمبيوتر، فإن هذا النموذج عبارة عن منصة عملية لوضع SMT.
طريقة التنسيب المزدوج لوضع مستقل تماما
تحسين الأداء الأساسي لتحقيق وضع عالي السرعة وعالي الدقة
5M* التحكم في العملية 'APC-5M' لإنتاج جيد وتشغيل مستقر
* 5M: العناصر المتغيرة لموقع الإنتاج: الإنسان والآلة والمواد والطريقة والقياس
العديد من الميزات التي لا تحتاج إلى مهارات وموفرة للقوى العاملة بما في ذلك وحدة تغذية الإعداد التلقائي
| مواصفة
| مواصفات البند | NPM-D3A |
|---|---|
| أبعاد ثنائي الفينيل متعدد الكلور (مم) | وضع المسار المزدوج: الطول 50 مم × العرض 50 مم ~ الطول 510 مم × العرض 300 مم وضع المسار الواحد: الطول 50 مم × العرض 50 مم ~ الطول 510 مم × العرض 590 مم |
| وضع رأس السرعة القصوى | 46,000 CPH (0.078 ثانية/شريحة) 38,000 CPH (0.095 ثانية/شريحة) |
| دقة وضع رأس الموضع (Cpk ≥ 1) | ±37 ميكرومتر/رقاقة±30 ميكرومتر/رقاقة |
| أبعاد المكونات | 0402 رقاقة ~ L 100 × العرض 90 × T 28 |
| الحد الأقصى لعدد توريد المكونات | 68 |
| حساب عرض الشريط | 4 ملم، 8 ملم |
| قائمة معدات خط SMT
يمكن مطابقة آلة Panasonic SMT NPM-D3A مع معدات خط SMT الكامل لتكنولوجيا المعلومات والاتصالات. يمكن أن يشمل الخط الكامل محمل SMT، وطابعة استنسل أوتوماتيكية، وآلة SPI، وناقل PCB، ومركب الرقائق، وفرن إعادة التدفق، وآلة فحص AOI، وجهاز توجيه PCB، وآلة تنظيف PCBA، وأداة التفريغ. تقوم هذه الآلات بتوصيل عملية SMT الرئيسية بدءًا من تحميل PCB العاري إلى طباعة معجون اللحام وفحص اللصق ووضع المكونات ولحام إعادة التدفق والفحص البصري وفصل اللوحة والتنظيف والتفريغ النهائي. لكي يعمل جهاز تركيب الرقائق بشكل جيد، يجب تخطيط الخط بأكمله كنظام واحد. الطباعة المستقرة، والوضع الدقيق، والتدفق الجيد، وبيانات الفحص الواضحة كلها أمور مهمة.
| فيديو نجاح العملاء
قامت شركة ICT بدعم أحد العملاء في أوزبكستان في مشروع كبير لمصنع إلكترونيات. تم التخطيط للمصنع للوحات الأم للكمبيوتر ومحركات أقراص الحالة الصلبة والمنتجات المتعلقة بالذاكرة والتجمعات الإلكترونية الأخرى. انضمت تكنولوجيا المعلومات والاتصالات إلى المشروع منذ الاتصالات المبكرة واستمرت خلال التثبيت والتصحيح واختبار الإنتاج. يتضمن خط SMT طابعة استنسل ICT-5151، وأربعة آلات وضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يتضمن خط DIP الإدخال اليدوي، ومعدات الإدخال ذات الشكل الفردي JUKI، واللحام الموجي ICT-Acrab350، وأنظمة النقل. بعد التشغيل التجريبي، قدم العميل تعليقات جيدة حول استجابة تكنولوجيا المعلومات والاتصالات وجودة المعدات والدعم الكامل لخط الإنتاج.
| دعم الخدمة والتدريب
بالنسبة لمشاريع SMT، تقوم تكنولوجيا المعلومات والاتصالات أولاً بدراسة كيفية قيام العميل بإنتاج اللوحات فعليًا. يقوم فريقنا بالتحقق من حجم ثنائي الفينيل متعدد الكلور، ومزيج المنتجات، والمخرجات المستهدفة، وحزمة المكونات، وطلب وحدة التغذية، ومساحة ورشة العمل، وطريقة الفحص، ومستوى المشغل. ثم نقوم ببناء خطة خطية حول تدفق العملية. الهدف ليس فقط وضع الآلات على التوالي. الهدف هو جعل الطباعة والتنسيب واللحام والفحص والمناولة والتنظيف تعمل معًا بسلاسة. بالنسبة للمصانع الجديدة أو مشاريع الترقية، يمكن لهذا التخطيط المبكر أن يقلل من أخطاء التخطيط، ويوفر وقت بدء التشغيل، ويجعل التدريب اللاحق أسهل بكثير للفريق المحلي.
| ملاحظات العملاء
بعد أن يصل خط SMT إلى مصنع العميل، تساعد تكنولوجيا المعلومات والاتصالات في نقل المشروع من وصول المعدات إلى الإنتاج الحقيقي. يمكن للمهندسين توجيه تحديد موضع الماكينة، وفحص المرافق، وتوصيل الناقل، وإعداد البرنامج، واختبار لوحة التجربة، وضبط العملية. يتم ترتيب تدريب المشغلين حول التدفق الكامل للخط، بحيث يفهم الفريق ما يحدث قبل كل محطة وبعدها. يعد هذا أمرًا مهمًا لأن مشكلة صغيرة واحدة في الطباعة أو التنسيب أو إعادة التدفق أو الفحص قد تؤثر على الإنتاجية النهائية. تساعد تكنولوجيا المعلومات والاتصالات العميل في العثور على هذه الروابط مبكرًا. وهذا يجعل مرحلة الإنتاج الأولى أكثر تحكمًا ويمنح فريق المصنع طريقة أوضح لتشغيل الخط.
| الشهادات والمعايير
تتعامل تكنولوجيا المعلومات والاتصالات مع تسليم خط SMT كمشروع كامل، وليس كشحنة بسيطة. قبل التعبئة، يقوم فريقنا بفحص حالة المعدات والملحقات وقطع الغيار وحالة البرامج والكابلات والمستندات وحماية تعبئة الصادرات. يمكن أن يدعم حل الخط المتطلبات الشائعة مثل CE، وRoHS، وISO9001، والمستندات المتعلقة ببراءات الاختراع. بالنسبة للمشاريع الخارجية، تعتبر هذه الخطوة مهمة لأن الأجزاء المفقودة أو التغليف الضعيف يمكن أن يؤخر خطة التثبيت بأكملها. تساعد عملية التسليم النظيفة العميل على الحصول على خط كامل، وتقليل مفاجآت التفريغ، وبدء التثبيت بشكل أسرع. كما أنه يمنح كلا الجانبين تسليمًا واضحًا قبل أن يبدأ المهندسون العمل في الموقع.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
توفر تكنولوجيا المعلومات والاتصالات حلول خط إنتاج شاملة لـ SMT وDIP والطلاء والتوزيع واللحام والفحص ومعالجة ثنائي الفينيل متعدد الكلور. لدينا فرق للبحث والتطوير والإنتاج والهندسة وخدمات ما بعد البيع، حتى نتمكن من دعم العملاء بدءًا من تخطيط المشروع وحتى التشغيل المستقر للمصنع. وقد خدمت تكنولوجيا المعلومات والاتصالات أكثر من 1700 عميل في أكثر من 80 دولة. تغطي مشاريعنا الإلكترونيات الاستهلاكية، وإلكترونيات السيارات، ومنتجات LED، ومنتجات الطاقة، ومنتجات الاتصالات، والتحكم الصناعي، والتصنيع المتعلق بالكمبيوتر. يتبع المصنع خطوات الاختبار وإدارة الجودة قبل التسليم. بالنسبة للعملاء الذين يقومون ببناء خط SMT جديد أو ترقية السعة، يمكن لتكنولوجيا المعلومات والاتصالات توفير تصميم الخط ومطابقة المعدات والتركيب والتدريب والاختبار والدعم على المدى الطويل.
