في صناعة ثنائي الفينيل متعدد الكلور التقليدي، غالبًا ما يتم إدخال المكونات الشعاعية يدويًا في لوحات ثنائي الفينيل متعدد الكلور من خلال الفتحات. تعتمد هذه العملية بشكل كبير على مهارة المشغل، مما قد يؤدي إلى عمق غير متناسق، ومحاذاة غير متساوية، وبطء سرعة الإنتاج عند زيادة الطلب على الإنتاج.
تم تصميم آلة إدخال المكونات الشعاعية لتحل محل هذه الخطوة اليدوية بعملية آلية يتم التحكم فيها. وهو يدعم عملية إدخال المكونات الشعاعية للمكثفات، ومصابيح LED، والترانزستورات، وأجزاء الرصاص الشعاعية الأخرى المستخدمة على نطاق واسع في تصنيع الإلكترونيات.
يساعد هذا النظام على تحسين إيقاع الإنتاج في البيئات الهجينة SMT وDIP، خاصة في المصانع التي تتطلب أداءً مستقرًا لآلة الإدراج التلقائي PCBA عبر أنواع منتجات متعددة. إنها مناسبة لإلكترونيات الطاقة وأنظمة التحكم واللوحات الصناعية وتجميعات PCB الاستهلاكية.
| ميزات المنتج
تم تصميم نظام الإدخال لتحسين الدقة أثناء وضع المكونات الشعاعية. بدلاً من الاعتماد على المحاذاة اليدوية، تستخدم الماكينة منطق تحديد المواقع المتحكم فيه لضمان إدخال كل مكون في موقع الفتحة الصحيح على لوحة PCB.
ويساعد ذلك في تقليل التباين بين المشغلين المختلفين وتحسين الاستقرار في فترات الإنتاج الطويلة. بالنسبة للمصانع التي تقوم بالترقية من الإدخال اليدوي إلى التشغيل الآلي، يوفر هذا النظام نتيجة إدخال أكثر قابلية للتنبؤ بها وقابلة للتكرار.
تعد حركة ثنائي الفينيل متعدد الكلور المستقرة أمرًا ضروريًا للحصول على جودة إدخال متسقة. تستخدم الماكينة النقل وتحديد المواقع بشكل يتم التحكم فيه لضمان بقاء PCB ثابتًا أثناء دورة الإدخال.
ومن خلال تقليل الاهتزاز والإزاحة الميكانيكية، يساعد النظام في الحفاظ على دقة المحاذاة. يعد هذا مهمًا بشكل خاص في بيئات آلات الإدراج التلقائي حيث يجب أن يظل الإدراج والنقل واللحام النهائي متزامنًا في تدفق الإنتاج المستمر.
تم تصميم نظام التغذية لدعم الإمداد المستمر بالمكونات الشعاعية. فهو يقلل من الانقطاعات الناجمة عن التعامل اليدوي مع المواد ويساعد في الحفاظ على إيقاع إنتاج مستقر عبر الورديات.
يمكن تكييف تكوينات وحدة التغذية المختلفة بناءً على نوع المكون ومتطلبات الإنتاج. يتيح ذلك للنظام دعم كل من المكونات الشعاعية القياسية واحتياجات تجميع ثنائي الفينيل متعدد الكلور المختلط في تصنيع الإلكترونيات الحديثة.
تم تصميم الماكينة للعمل كجزء من خط تصنيع ثنائي الفينيل متعدد الكلور الكامل. يمكن توصيله بعمليات آلة الإدخال SMT وأنظمة اللحام الموجي ومعدات الفحص ووحدات خط DIP الأخرى.
تسمح قدرة التكامل هذه للمصانع ببناء تدفق إنتاج أكثر تنظيمًا بدلاً من المحطات اليدوية المعزولة. يعمل على تحسين التنسيق العام عبر مراحل الإدخال واللحام والفحص.

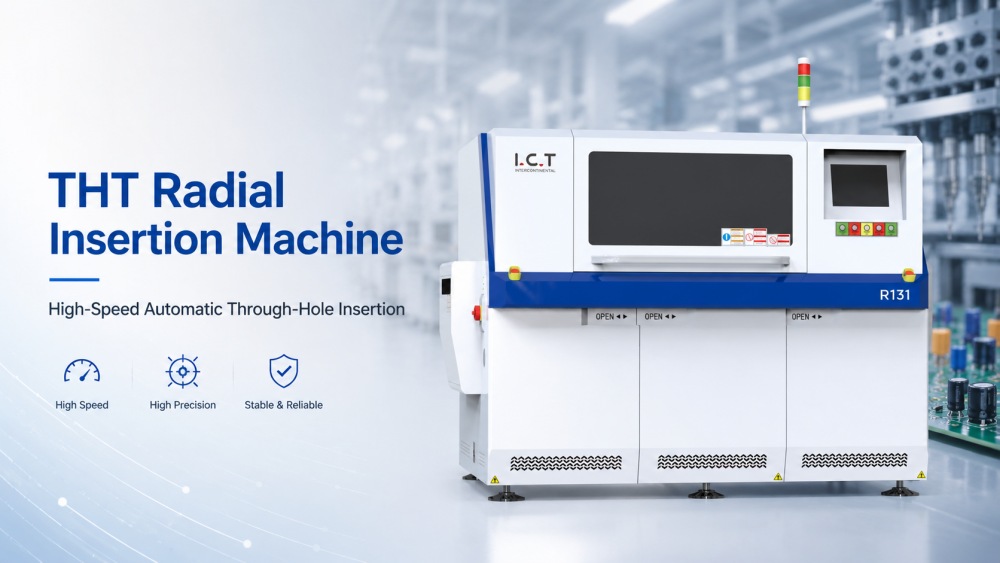

تعد تكنولوجيا المعلومات والاتصالات R131 مثالية للمصنعين في إلكترونيات السيارات ، وإلكترونيات المستهلك ، وإنتاج إمدادات الطاقة ، وصناعات LED لإضاءة LED. يعالج بكفاءة العديد من المكونات المسجلة الشعاعية ، بما في ذلك المكثفات والمقاومات والمصابيح LED والترانزستورات والمفاتيح الصغيرة.
| نموذج | R131M | R131H |
| إدخال وحدة التغذية المكون | 20pcs | 40pcs |
| سرعة الإدراج | 25000cph ، (0.14s ، 0.20s ، 0.25s ، 0.30s/toipctachangable | |
| إدراج تمتد | 2p : 2.5mm/5.0mm ؛ 3.5p : 2.5mm/5.0mm/3.5mm ؛ 3p : 2.5mm/5.0mm/7.5mm ؛ 4P/T4P : 2.5 مم/5.0 مم/7.5 مم/10.0 مم ، تأكيد SPANBYCOMPONES | |
| استرداد الإدراج | استرداد السيارات | |
| اتجاه الإدراج | 0 ~ 360 ° الاتجاه بزيادة 1 درجة | |
| مكون heigh | 23mm ، (اختياري: 26 مم) | |

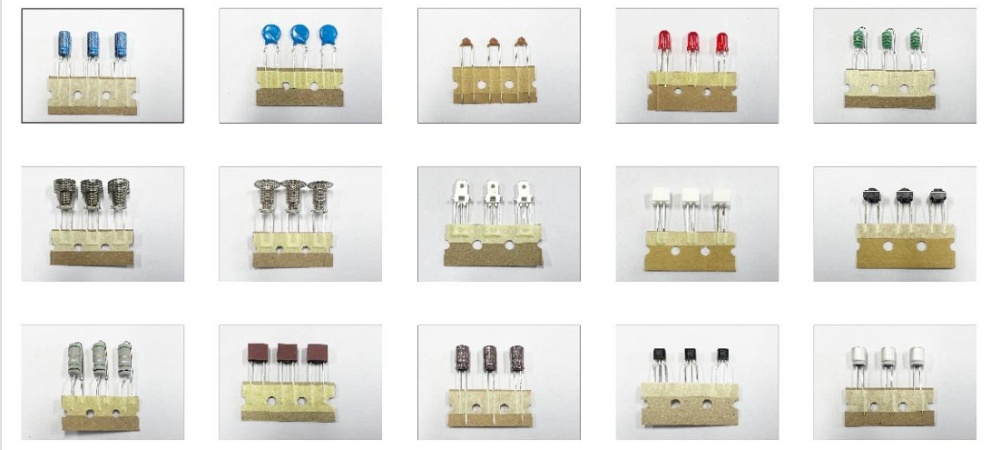

| نوع المكون: | مكثف ، ترانزستور ، إد ، مينيسويتش ، المقاوم ، مكون مسجّل شعاعي ، ربيع ، قابس وما إلى ذلك ، | |
| دقة الإدراج | 0.05mm | |
| حجم ثنائي الفينيل متعدد الكلور | 50*50 ~ 508*381mm | |
| منطقة الإدراج | 50*40 ~ 500*375mm | |
| PCB ثابت | دبوس+المشبك | |
| ارتفاع النقل | 900 ± 20mm | |
| وقت النقل | 3-4S | |
| تعمل | شاشة تعمل باللمس microcputer ، شاشة LCD | |
| مزود الطاقة | 3P5W ، 380VAC ± 10 ٪ ، 50/60 هرتز | |
| قوة | 3.5kva | |
| البعد | L1760*W2140*H1600MM | |
| وزن | 2200 كجم | |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
التكنولوجيا الرائدة في الصناعة: آلة الإدراج على أحدث طراز مع دقة تحديد موقع AI.
إنتاج فعال من حيث التكلفة: يقلل من تكاليف العمالة مع تحسين جودة تجميع ثنائي الفينيل متعدد الكلور.
دعم عالمي بعد البيع: مدعوم من شبكة خدمات تكنولوجيا المعلومات والاتصالات في جميع أنحاء العالم ، مما يضمن تشغيل خالية من المتاعب.
| قائمة معدات خط DIP
توفر ICT حلولاً كاملة لخطوط إنتاج SMT وDIP، بما في ذلك آلات الإدخال، وأنظمة وضع SMT، ومعدات اللحام الموجي، وأنظمة فحص AOI، وناقلات PCB، والرافعات، وأجهزة التفريغ.
في بيئة إنتاج كاملة، يتم دمج إدخال المكونات الشعاعية مع عمليات التجميع الأخرى لتشكيل نظام تصنيع كامل لثنائي الفينيل متعدد الكلور من خلال الفتحات. تعمل موازنة الخط الصحيحة على تحسين الكفاءة وتقليل انقطاع الإنتاج.
| اسم المنتج | الغرض في خط DIP |
|---|---|
| خط ثنائي الفينيل متعدد الكلور SMT | خط تجميع SMT كامل تلقائي بنظام تسليم المفتاح |
| آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
| خط تجميع الحزام | ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء
قام عميل ICT المجر بزيارة مصنعنا في أوائل ديسمبر لإجراء الفحص النهائي لخط إدخال THT الأوتوماتيكي الكامل والمخصص. تم تصميم المشروع لإنتاج تجميع ثنائي الفينيل متعدد الكلور من خلال الفتحات وركز على تكامل الخط الكامل والتحقق المستقر من العملية قبل الشحن.
يشتمل خط إنتاج THT على آلة إدخال الأشكال الفردية، وآلة اللحام الموجي (Acrab)، ونظام فحص DIP AOI. أثناء الزيارة، قام العميل بمراجعة أداء الماكينة، ودقة الإدخال، واستقرار عملية اللحام، والتنسيق العام للخط لضمان تلبية النظام لمتطلبات الإنتاج لتشغيل المصنع الحقيقي.
| دعم الخدمة الشامل
توفر تكنولوجيا المعلومات والاتصالات الدعم الهندسي لخطوط إنتاج SMT وDIP، بما في ذلك تخطيط التخطيط وتكامل الماكينة وتوجيه التثبيت وتدريب المشغلين.
يغطي التدريب تشغيل المعدات، والصيانة اليومية، وإدارة الإنتاج، واستكشاف الأخطاء وإصلاحها. يساعد المهندسون أيضًا في توصيل آلات الإدخال بأنظمة اللحام والفحص لضمان تدفق إنتاج مستقر.
| ماذا يقول العملاء
أفاد العملاء أن الإدخال الشعاعي الآلي يحسن بشكل كبير الاتساق في تجميع ثنائي الفينيل متعدد الكلور ويقلل الاعتماد على العمل اليدوي.
كما أنها تسلط الضوء على التحكم الأفضل في الإنتاج والتكامل الأكثر سلاسة لسير العمل عند دمج آلات الإدخال الشعاعي مع أنظمة إنتاج SMT وDIP الكاملة.
| الشهادات والمعايير
تتوافق معدات تكنولوجيا المعلومات والاتصالات مع معايير CE وRoHS وISO9001 ومعايير جودة التصنيع الأخرى.
يتم اختبار كل آلة للتأكد من الاستقرار الميكانيكي والسلامة الكهربائية والأداء الوظيفي قبل الشحن. تضمن مراقبة الجودة التوافق ضمن بيئات إنتاج SMT وDIP الكاملة.
