ICT-1200
I.C.T
| الكمية: | |
|---|---|

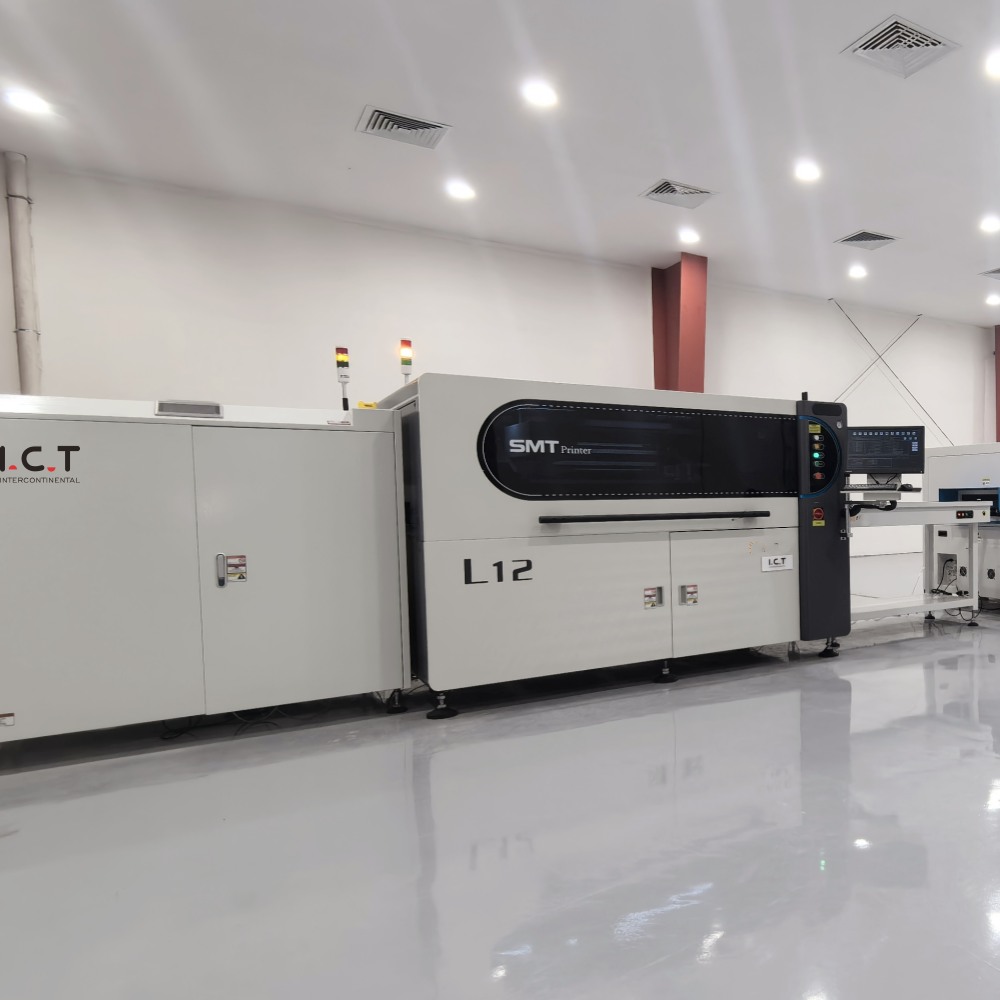

| آلة استنسل طباعة الشاشة SMT بطول 1.2 متر
تتعامل آلة استنسل طباعة الشاشة SMT مقاس 1.2 متر ICT-1200 مع مركبات ثنائي الفينيل متعدد الكلور الكبيرة بأتمتة كاملة. إنه يفي بمعايير الصناعة 4.0 ويتصل بـ MES خاليًا من العيوب. تصل دقة التكرار إلى ±0.015 مم، والطباعة عند 0.03 مم. تقوم طابعة الاستنسل هذه التي يبلغ طولها 1.2 مترًا بمعالجة اللوحات التي يصل حجمها إلى 1200 × 350 مم. ويشمل طباعة الغراء والتنظيف التلقائي والتحكم في الضغط لزيادة الإنتاج وخفض التكاليف. تحافظ الأجزاء من Panasonic وSMC على مستوى منخفض من الفشل. يسمح نظام Windows 10 بالإعدادات الجديدة خلال 5-10 دقائق. مناسب لمصابيح LED والمركبات والإلكترونيات العامة. توفر آلة طباعة الشاشة smt هذه تشغيلًا مستقرًا وسهولة الاستخدام.
| ميزة
تعليق الجسر المقوس مع وصلة ممسحة مباشرة في آلة استنسل طباعة الشاشة SMT بطول 1.2 متر. محركان متدرجان يقودان ضغطًا مستقلاً لضمان الدقة. تحافظ القضبان المنزلقة على موضعها قبل الطباعة وبعدها. يقوم الرأس المعلق بضبط الضغط تلقائيًا من خلال ردود الفعل المباشرة. إنه يوازن القوة عبر الإنترنت ويدعم طرق الفصل المتعددة. وهذا يقلل من العيوب في لوحات LED الكبيرة ويضمن لصقًا متساويًا.
يعمل تصميم الحزام على إيقاف انحشار ثنائي الفينيل متعدد الكلور في طابعة الاستنسل هذه التي يبلغ طولها 1.2 متر. المحرك يضبط السرعة والتوقف الدقيق. تتغير الاتجاهات لتناسب الخطوط: اليسار واليمين أو غيرها. المشابك الجانبية بالإضافة إلى ألواح تثبيت الفراغ بشكل مسطح للاستنسل. يعمل مع مركبات ثنائي الفينيل متعدد الكلور الرقيقة أو المشوهة. وهذا يحافظ على سلاسة الاتصال وسرعة الخط العالية في عمل SMT.
خيارات جافة أو رطبة أو يدوية لآلة استنسل طباعة الشاشة. CCD منفصل عن الرش للحصول على مناظر واضحة. يغطي الرذاذ بالتساوي من الأعلى إلى الأسفل، مما يوفر الكحول والورق. استخدام مسارات البرمجيات. فراغ قوي يسحب البقايا بسرعة. وهذا يحافظ على حالة الاستنسل وجودة الطباعة مع تقليل وقت التوقف.
| مواصفة
| نموذج | ICT-4034 | ICT5134 | ICT-5151 |
| حجم الإطار (مم) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| اتجاه النقل | اليمين اليسرى اليمين اليمين اليسار اليسرى اليمين الأيمن | ||
| نظام الدعم | تعديل الدبوس المغناطيسي/الجدول الصاعد/الدعم | ||
| نظام لقط | التثبيت الجانبي (فوهة الفراغ، ضغط Z الأوتوماتيكي القابل للسحب هو خيار) | ||
| رأس الطابعة | رأسان طباعة مستقلان بمحرك | ||
| نوع الممسحة | الفولاذ المقاوم للصدأ (قياسي)، البلاستيك | ||
| نظام التنظيف | جاف ، رطب ، فراغ | ||
| تقتيش | الفحص ثنائي الأبعاد (قياسي) | ||
| مزود الطاقة | التيار المتردد: 220±10%، 50/60 هرتز، 3 كيلو وات | ||
| طريقة التحكم | التحكم بالكمبيوتر | ||
| البعد (مم) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| نموذج | ICT-6534 | تكنولوجيا المعلومات والاتصالات-6561 | تكنولوجيا المعلومات والاتصالات-9060 |
| حجم الإطار (مم) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| البعد (مم) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة الخاص بنا بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة AOI | يتفقد وصلات اللحام وعيوب التنسيب. |
| آلة SPI | التحقق من ارتفاع معجون اللحام وجودته. |
يفحص سلامة وصلة اللحام الداخلية ويكتشف العيوب المخفية. | |
| آلة تنظيف SMT | يستخدم لتنظيف ثنائي الفينيل متعدد الكلور والاستنسل والتركيبات والفوهات وما إلى ذلك. |
| آلة قطع ثنائي الفينيل متعدد الكلور | قطع PCBA إلى المنتج النهائي |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج: آلة وضع العلامات بالليزر / أداة تركيب الملصقات / طابعة نافثة للحبر |
| فيديو نجاح العملاء
في عام 2025، ذهب مهندسو تكنولوجيا المعلومات والاتصالات إلى مصنع إضاءة LED منزلي للتركيب والتدريب. احتاج العميل إلى 13 ماكينة في خط بطول 29 مترًا، لكن المساحة كانت 21 × 5 مترًا. لقد قمنا بتصميم على شكل حرف U ليناسب مقاس 16 × 2.7 مترًا. يومين للإعداد: الأسلاك، والتنسيب، والاختبارات، والروابط بما في ذلك آلة استنسل طباعة الشاشة SMT بطول 1.2 متر. يغطي التدريب لمدة ستة أيام تحميل اللوحة والإعدادات والتنظيف والإصلاحات وبيانات MES. بدأ الخط بدون مشاكل، وتم رفع خرج LED. حصل العميل على ملاءمة مخصصة دون مساحة إضافية أو تأخير. يوضح هذا كيف تعمل طابعة الاستنسل بطول 1.2 متر في المناطق الضيقة للحصول على نتائج سريعة.
| دعم الخدمة والتدريب
تتولى تكنولوجيا المعلومات والاتصالات التثبيت الكامل والصيانة والتدريب لآلة استنسل طباعة الشاشة SMT بطول 1.2 متر. يتحقق المهندسون من احتياجات العملاء، ويرسمون خطط الخطوط المخصصة، ويضبطون العمليات، ويختبرونها في الموقع. ترسل المراكز العالمية الأجزاء بسرعة، وتقدم عمليات فحص عن بعد، وتحديث البرامج. يعلمك التدريب الجري اليومي ومجموعات الضغط والخطوات النظيفة وقراءة الأخطاء والعادات الآمنة. نحن نخدم العملاء في 72 دولة بخبرة 25 عامًا. يؤدي هذا إلى إنشاء الخطوط من البداية، وإصلاح المشكلات بسرعة، ويساعد على النمو بتكلفة أقل.
| مراجعات العملاء
يحب العملاء المهندسين للحصول على تعليم واضح ومساعدة سريعة في الموقع. آلة استنسل طباعة الشاشة SMT بطول 1.2 متر تحظى بالثناء على الدقة الثابتة والتوقفات القليلة. التعبئة بالرغوة والصناديق تحافظ على سلامة المعدات في الرحلات الطويلة. تأتي الاستجابات سريعة عن طريق الاتصال أو عن بعد، وحل المشكلات في ساعات. يقول العملاء أن هذا يبني الثقة ويحافظ على تشغيل الخطوط.
| الشهادات والمعايير
حصلت تكنولوجيا المعلومات والاتصالات على شهادة CE للسلامة، وRoHS لعدم وجود مواد ضارة، وISO9001 لمراقبة الجودة. تغطي براءات الاختراع عمليات حفظ التنظيف، والمفاتيح السريعة، وواقيات التصادم، وأدوات الغراء، وفحص الأخطاء، وقوة الطباعة، وخطوات العملية، والدعامات عالية الجودة، ومناديل الاستنسل، وسرعات الرفع، وتحركات الحزام. هذا يجعل آلة طباعة الشاشة smt آمنة وجديدة للأسواق العالمية.
| نبذة عن شركة تكنولوجيا المعلومات والاتصالات ومصنعنا
تدير شركة ICT أعمال البحث والتطوير الخاصة بها وتقوم ببناء مواقع تضم 89 موظفًا و20 مهندسًا، وهو عدد متزايد منذ عام 2012. نحن نساعد 1600 عميل في 72 دولة بمجموعات SMT كاملة. حديقة بمساحة 12000 متر مربع تقوم باختبار الأجزاء، وتجميعها بدقة، وإجراء تجارب طويلة، وإدارة الجودة الصارمة. وهذا يعطي أخطاء منخفضة، ومعدات ذات عمر طويل. تمزج الفروع في جميع أنحاء العالم بين المعرفة العالمية والخدمة المحلية. نحن نركز على الصفقات الصادقة، والخطط البسيطة، والحديث المفتوح، والعمل الجماعي، والمكاسب المشتركة. يحصل العملاء على خطوط من الصفر، وترقيات، وتسريع، وتحولات في السوق.
