| آلة لحام الموجة الخالية من الرصاص لخط إنتاج DIP
إن آلة اللحام الموجي الخالية من الرصاص من سلسلة ICT W هي المعدات الأساسية الناضجة لخطوط تجميع THT وخطوط إنتاج DIP في جميع أنحاء العالم. تجمع آلة اللحام المموجة الخالية من الرصاص بين فوهة كورودا اليابانية ومناطق التسخين الأفقية المستقلة والتصميم الذكي الموفر للطاقة لتحقيق ترطيب ممتاز بأقل استهلاك للطاقة. مع التشغيل العادي بقدرة 7 كيلو وات فقط ونظام النيتروجين الاختياري، فإنه يلبي بشكل مثالي احتياجات إلكترونيات السيارات والعدادات الذكية ولوحات التحكم الصناعية. بعد سنوات من التشغيل الناجح في آلاف المصانع، أصبحت آلة اللحام الموجي الخالية من الرصاص هذه هي الخيار الأول للعملاء الذين يحتاجون إلى آلة لحام الموجات ذات المنصة المزدوجة الموثوقة أو آلة اللحام الموجي للأجزاء الكبيرة.
| ميزة
توفر فوهة كورودا سيكو اليابانية مع منطقة رذاذ قابلة للتعديل وفلتر هرمي طلاء تدفق ثابت واقتصادي في كل مرة. يعمل التحكم الرقمي في التدفق والصمام المستقر للضغط على تقليل هدر التدفق بشكل كبير، مما يحافظ على نظافة الغرفة في خطوط إنتاج DIP المزدحمة التي تشغل آلة لحام موجية خالية من الرصاص.
توفر الحماية المستقلة من درجة الحرارة الزائدة من جهة خارجية بالإضافة إلى التحكم في الحلقة المغلقة PLC+PID نسخة احتياطية كاملة للسلامة. تعمل المراقبة في الوقت الحقيقي والتوقف التلقائي في حالات الطوارئ على حماية المشغلين والمعدات أثناء التشغيل المستمر لآلة اللحام الموجي الخالية من الرصاص.
تضمن مناطق التسخين الأفقية المستقلة مع مسار الهواء الساخن المغلق وألواح المقوم درجة حرارة موحدة تمامًا عبر اللوحة بأكملها. يستغرق الإحماء 15 دقيقة فقط وتبقى الطاقة العادية عند 7 كيلو واط - وهو الأداء الأكثر كفاءة بين آلة اللحام الموجي ذات المنصة المزدوجة المشابهة وآلة اللحام الموجي للأجزاء الكبيرة.
| قائمة معدات خط DIP
| نموذج | W4 | W3 | W2 |
| البعد:(مم) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| الوزن (كجم) | 1500 كجم تقريبًا | حوالي 1200 كجم | 790 كجم تقريبًا |
| مزود الطاقة | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز |
| قوة بدء التشغيل | 32 كيلو واط | 24 كيلو واط | 16 كيلو واط |
| قوة التشغيل | 12 كيلو واط | 9 كيلو واط | 7 كيلو واط |
| نظام التحكم | PLC | ||
| نظام الرش | |||
| طريقة الإرسال | محرك الخطوة | ||
| رش الضغط | 0.25 ميجا باسكال - 0.4 ميجا باسكال | ||
| تدفق لوكس | 10-100 مل/دقيقة | ||
| قطر العادم | Φ200mm | ||
| سعة العادم | 25 م 3 / دقيقة | ||
| نظام التسخين | |||
| وضع التسخين | الهواء الساخن | ||
| وضع التحكم | معرف المنتج + SSR | ||
| منطقة التسخين | 4 | 3 | 2 |
| طول التسخين | 1800 ملم | 1600 ملم | 1200 ملم |
| درجة حرارة التسخين المسبق. | (درجة حرارة الغرفة) -250 درجة مئوية | ||
| وقت الاحماء (دقيقة) | 15 دقيقة تقريبًا (ضبط 150 درجة مئوية) | ||
| نظام الناقل | |||
| حجم ثنائي الفينيل متعدد الكلور: الطول × العرض (مم) | الحد الأدنى: 80 × 60 مم؛ الحد الأقصى: 400 × 300 مم | ||
| سرعة النقل | 0-2000 (مم/دقيقة) | ||
| ارتفاع الناقل | 750+/-20 (مم) | ||
| إصبع | مخلب هوك مزدوج (قياسي) | ||
| التحكم في عرض الناقل | يدويا | ||
| زاوية الناقل | 4 ~ 7 درجة | ||
| نظام اللحام | |||
| أسلوب وعاء اللحام | محرك ميكانيكي | ||
| مادة وعاء اللحام | تيتانيوم كامل (قياسي FT) | ||
| درجة حرارة وعاء اللحام | 300 درجة مئوية | ||
| سعة وعاء اللحام | خالية من الرصاص 350 كجم | خالية من الرصاص 300 كجم | خالية من الرصاص 250 كجم |
| آخر | |||
| نظام تنظيف الاصبع | فرشاة | ||
| قائمة معدات خط DIP

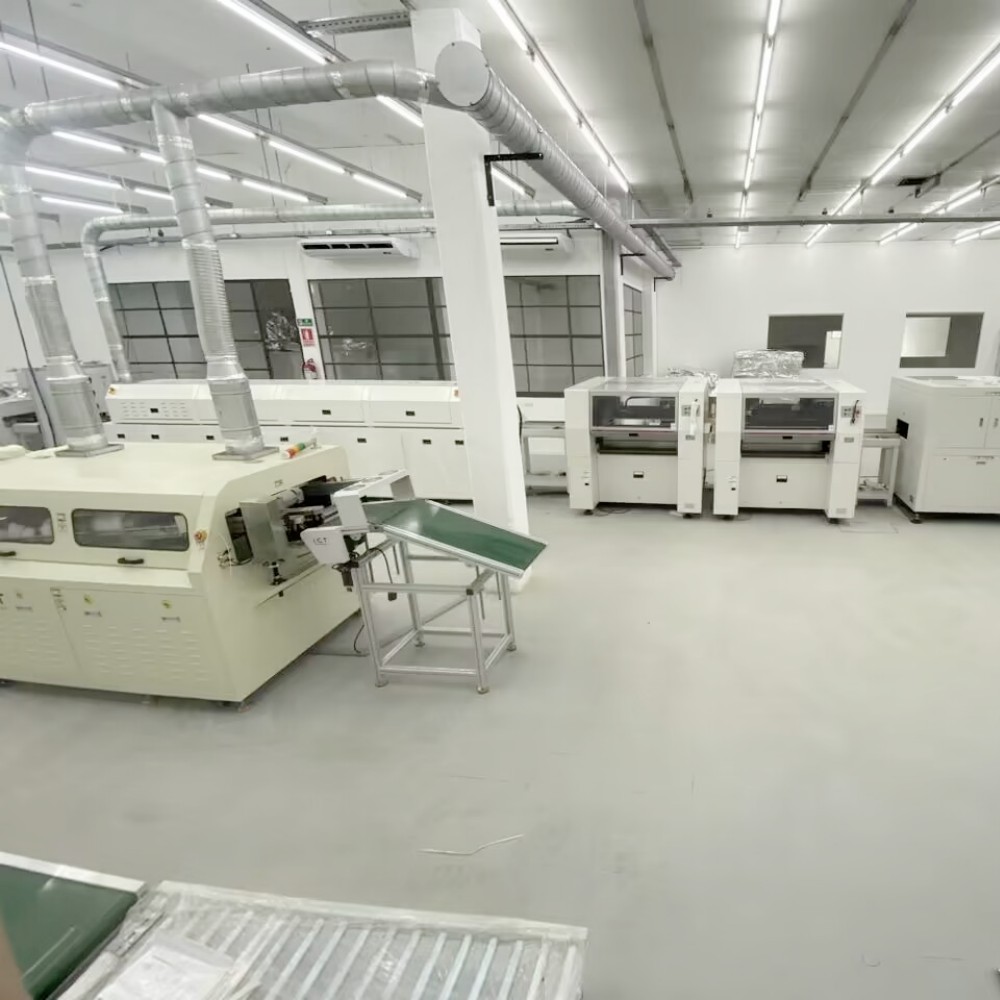

يقدم خط إنتاج DIP الخاص بنا أدوات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط DIP الآلي بالكامل على خط إدخال DIP لوضع المكونات بدقة، ومحمل موجة لدخول ثنائي الفينيل متعدد الكلور بسلاسة، ومفرغ موجة للخروج الآمن، وخط حزام تجميع للفحوصات النهائية. يضمن خط إنتاج PCB DIP عالي الجودة التشغيل المستقر، وإدخال THT الموثوق به، والتجميع الفعال من حيث التكلفة، مما يلبي احتياجات الصناعة المتنوعة. بفضل التصميمات المعيارية والدعم العالمي من تكنولوجيا المعلومات والاتصالات، فإنه يعزز الإنتاجية للمهام التي يتم تنفيذها عبر الفتحات.
| اسم المنتج | الغرض في خط DIP |
|---|---|
يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. | |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
اختبار تكنولوجيا المعلومات والاتصالات | اختبارات الأداء الكهربائي والاتصال لثنائي الفينيل متعدد الكلور المجمعة. |

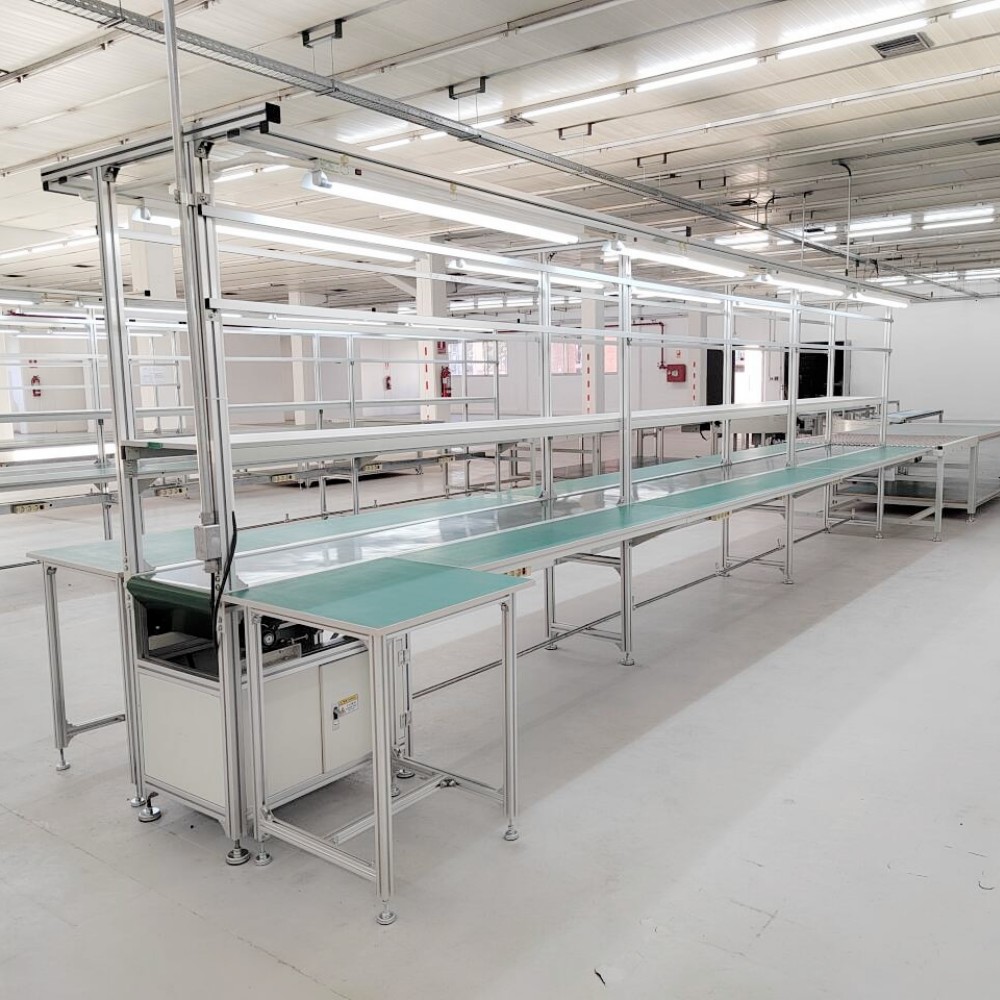

ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء
ذهب مهندسو تكنولوجيا المعلومات والاتصالات إلى أوروغواي لتركيب وتشغيل آلة اللحام الموجي الخالية من الرصاص من سلسلة W لشركة تصنيع أجهزة قياس ذكية. يدير العميل خط إنتاج DIP كبير الحجم ويحتاج إلى لحام مستقر وخالي من الرصاص لمركبات ثنائي الفينيل متعدد الكلور المعقدة ذات الأجزاء الكبيرة. بعد أن أكمل فريقنا الإعداد وتدريب المشغلين، وصلت الماكينة إلى السرعة الكاملة مع طاقة تشغيل تبلغ 7 كيلو وات فقط وجودة وصلة مثالية. شارك العميل مقطع فيديو يوضح تشغيل ماكينة اللحام الموجية الخالية من الرصاص بسلاسة في خط تجميع THT، مشيدًا بتكلفة الطاقة المنخفضة وسهولة الصيانة والدعم الممتاز لما بعد البيع. أصبح مشروع العدادات الذكية في أوروغواي مرجعًا ناجحًا للعديد من خطوط DIP في أمريكا اللاتينية.
| خدمات الخبراء والتدريب
تقدم ICT حزمة خدمات كاملة لكل آلة لحام موجة خالية من الرصاص - بدءًا من تخطيط الخط وتركيبه وحتى التدريب الاحترافي والدعم الفني العالمي على مدار 24 ساعة. يضمن مهندسونا ذوو الخبرة أن خط إنتاج THT الخاص بك يعمل بأعلى كفاءة وبدون مخاطر.
| مدح العملاء
يشيد العملاء في جميع أنحاء العالم بآلة اللحام الموجي الخالية من الرصاص لاستقرارها المتميز وتكلفة التشغيل المنخفضة للغاية وجودة اللحام المثالية للمكونات الكبيرة. إنهم يقدرون بشكل خاص الاستجابة العالمية السريعة والتعبئة القوية للتصدير والقيمة الممتازة مقارنة بآلات اللحام الموجية ذات المنصة المزدوجة الأخرى.
| شهادات الجودة
كل آلة لحام موجة خالية من الرصاص في تكنولوجيا المعلومات والاتصالات حاصلة على شهادات CE وCCC وUL وRoHS وISO9001 بالإضافة إلى براءات اختراع متعددة، مما يلبي تمامًا معايير السلامة الدولية والمعايير البيئية الأكثر صرامة لخطوط إنتاج THT.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير حلول متكاملة لخطوط إنتاج SMT وDIP مع أكثر من 25 عامًا من الخبرة. مصنعنا الذي تبلغ مساحته 12000 متر مربع في دونغقوان يضم 89 موظفًا بما في ذلك 20 مهندسًا. نقوم بتصميم وتصنيع كل شيء داخليًا ونخدم أكثر من 1600 عميل في 72 دولة. إن التحكم الصارم في الجودة والابتكار المستمر يجعلنا الشريك الأكثر ثقة لآلة اللحام الموجي عالية الأداء الخالية من الرصاص في جميع أنحاء العالم.
