PCB Cleaning Machine
| الكمية: | |
|---|---|

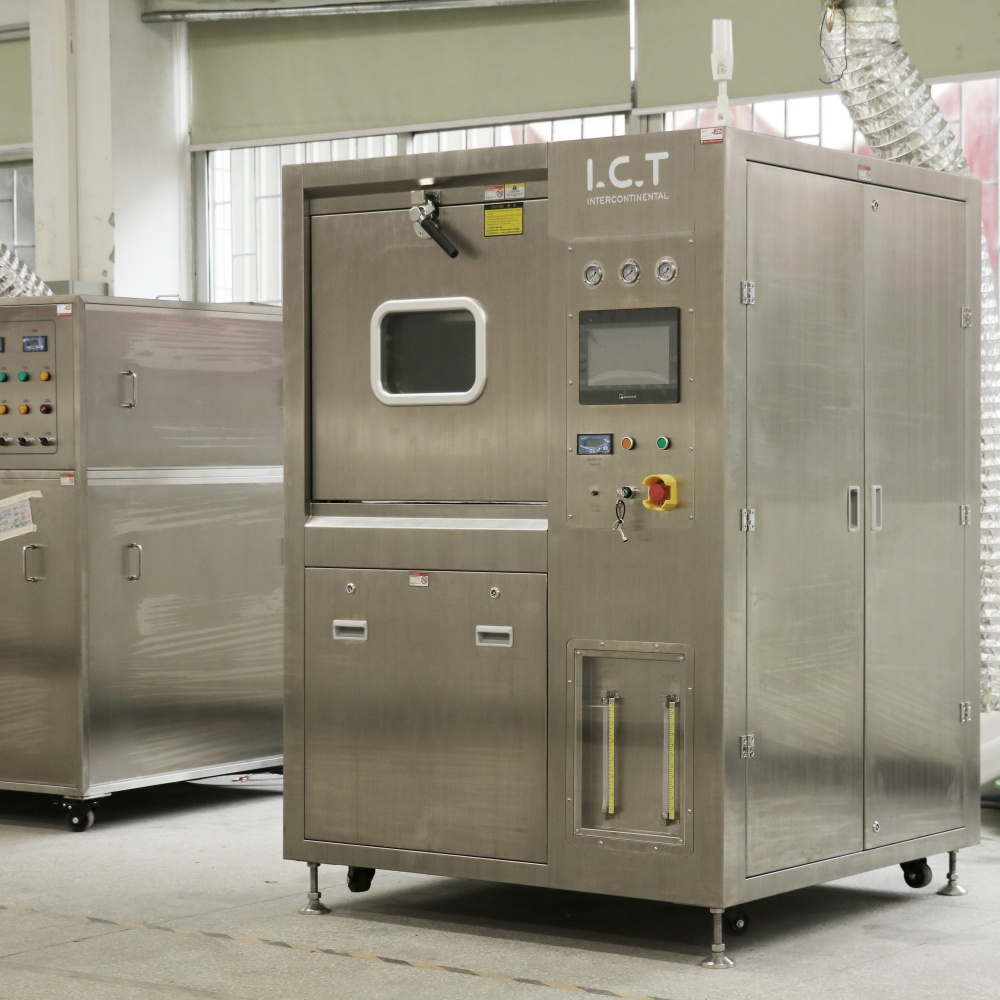

| الحل المتقدم لإزالة بقايا ثنائي الفينيل متعدد الكلور
أثناء إنتاج SMT والتكنولوجيا المختلطة، غالبًا ما تبقى البقايا والجسيمات الدقيقة على لوحات الدوائر بعد اللحام أو وضع العلامات أو المعالجة. تم تصميم آلة المكنسة الكهربائية بالموجات فوق الصوتية للوحة PCB PCB لمعالجة هذه التحديات من خلال عملية تنظيف يتم التحكم فيها خارج الخط. من خلال الجمع بين طاقة الموجات فوق الصوتية والإزالة المستندة إلى الفراغ، يستهدف النظام التلوث في الفجوات الضيقة للمكونات وتخطيطات اللوحة المعقدة. وباعتبارها آلة مكنسة كهربائية بالموجات فوق الصوتية للوحة PCB، فإنها تدعم الشركات المصنعة التي تتطلب معايير نظافة أعلى دون زيادة تعقيد الخط. تعمل المعدات بشكل مستقل عن خط SMT، مما يسمح بجدولة التنظيف وفقًا لنتائج الفحص أو متطلبات المنتج، مما يحسن مرونة الإنتاج الشاملة ومراقبة الجودة.
| ميزة
تم تصميم غرفة التنظيف كمساحة معالجة مغلقة حيث يعمل التنظيف بالموجات فوق الصوتية والتنظيف بالفراغ معًا في بيئة خاضعة للرقابة. يتم وضع مجموعات ثنائي الفينيل متعدد الكلور بشكل آمن لضمان التعرض الموحد أثناء دورة التنظيف. يسمح هذا الهيكل بتخفيف الملوثات بواسطة الطاقة بالموجات فوق الصوتية وإزالتها بكفاءة من خلال الاستخراج بالفراغ. بالنسبة للمصنعين الذين يتعاملون مع تصميمات ثنائي الفينيل متعدد الكلور الكثيفة أو غير المنتظمة، تعمل غرفة التنظيف المغلقة على تحسين الاتساق وتقليل التباين بين الدفعات. ومن خلال عزل العملية عن التداخل الخارجي، يدعم النظام نتائج تنظيف مستقرة وقابلة للتكرار عبر أنواع المنتجات المختلفة وجداول الإنتاج.
يقوم نظام أنابيب الدوران بإدارة حركة وسائط التنظيف والمخلفات المستخرجة أثناء التشغيل. تم تصميم مسارات التدفق للحفاظ على ضغط مستقر مع منع إعادة وضع الملوثات على سطح اللوحة. يتم توجيه المخلفات المجمعة خلال مراحل الترشيح قبل أن يستمر النظام في التشغيل. يدعم هذا التصميم استقرار العملية على المدى الطويل ويقلل من التلوث الداخلي. في الإنتاج اليومي، يساعد هيكل الدوران في الحفاظ على أداء تنظيف ثابت حتى أثناء الدورات المتكررة. بالنسبة لبيئات التنظيف غير المتصلة بالإنترنت، يعمل سلوك التدفق المتوقع هذا على تبسيط تخطيط الصيانة ويساعد على إطالة عمر خدمة المعدات.
يلعب خزان سائل الغسالة دورًا مركزيًا في الحفاظ على فعالية التنظيف أثناء التشغيل الممتد. يقوم بتخزين وتصفية وسيلة التنظيف المستخدمة في عملية الموجات فوق الصوتية، وإزالة الجزيئات والبقايا قبل إعادة استخدامها. يمكن للمشغلين مراقبة حالة السوائل وإدارة جداول الاستبدال بوضوح. يقلل هذا النهج الخاضع للرقابة من خطر التلوث المتبادل بين منتجات ثنائي الفينيل متعدد الكلور المختلفة. بالنسبة للمصانع التي تستخدم تكوينات المكنسة الكهربائية لدائرة PCB المخصصة، يدعم خزان سائل الغسالة الأداء المستقر عبر أنواع اللوحات المختلفة مع الحفاظ على تكاليف التشغيل ومتغيرات العملية تحت السيطرة.
تضمن وحدة التجفيف أن تكون مجموعات ثنائي الفينيل متعدد الكلور جافة تمامًا بعد مرحلة التنظيف. يعمل تدفق الهواء المتحكم فيه على إزالة الرطوبة المتبقية من فجوات المكونات والموصلات ومفاصل اللحام. يمكن تعديل معلمات التجفيف لتتناسب مع سمك اللوحة وكثافة المكونات. تعتبر هذه الخطوة ضرورية لحماية المكونات الإلكترونية الحساسة وضمان أن اللوحات جاهزة للفحص أو الاختبار. في بيئات الإنتاج التي يكون فيها المظهر والموثوقية أمرًا بالغ الأهمية، تساعد وحدة التجفيف على منع العيوب الثانوية وتدعم المعالجة السلسة.
تم تصميم نظام التحكم لإدارة كثافة الموجات فوق الصوتية، وتوقيت الفراغ، ومدة العملية من خلال واجهة واضحة ومنظمة. يمكن تخزين برامج متعددة لتصميمات ثنائي الفينيل متعدد الكلور ومستويات التلوث المختلفة. تسمح المراقبة في الوقت الفعلي للمشغلين بتتبع حالة النظام والحفاظ على التشغيل المستقر. تعمل وظائف الإنذار والحماية على تقليل مخاطر الظروف غير الطبيعية. بدلاً من التركيز على الأتمتة المعقدة، يركز نظام التحكم على التكرار وانضباط العملية، مما يساعد الشركات المصنعة على تحقيق جودة تنظيف متسقة عبر الورديات وتغييرات المنتج.
| مقارنة قبل وبعد
| مواصفة
| المعلمة | I.CT-5600 (غير متصل) | ICT-6300 (عبر الإنترنت) |
|---|---|---|
| نوع التنظيف | دفعة دون اتصال، تحميل السلة | على الانترنت المستمر، الحزام الناقل |
| PCBA/حجم السلة | 610 × 560 × 100 مم × طبقتين | ما يصل إلى 600 × 400 × 100 مم (أقصى عرض للناقل) |
| طريقة التنظيف | رش متعدد مع التسخين والشطف والتجفيف بالهواء الساخن | رذاذ عالي الضغط، كيميائي + شطف DI + تجفيف بالهواء الساخن |
| سعة الخزان (مخفف/نظيف) | 60 لتر (التخفيف) / 17 لتر (خزان الرش) | 240 لتر (خزان سائل نظيف) |
| خزان التركيز | 30-32 لتر | مزود بخزان مركز + إضافة/تفريغ تلقائي |
| مزود الطاقة | غير محدد (أقل عادةً، ~ 30-50 كيلووات تقريبًا) | 380 فولت 3P، 50/60 هرتز، 110-122 كيلووات |
| أبعاد الآلة | مضغوط (بالضبط غير مدرج، مساحة أصغر) | 5200 × 1750 × 1650-1700 ملم |
| تجفيف | تجفيف بالهواء الساخن لمدة 10-30 دقيقة | تجفيف بالهواء الساخن متعدد المراحل (جاف 1، جاف 2) |
| نظام التحكم | شاشة تعمل باللمس، معلمات سهلة، كلمة المرور | PC + PLC، برنامج باللغة الإنجليزية، ضغوط قابلة للتعديل |
| مراقبة مقاومة الماء DI | نعم، في الوقت الحقيقي | نعم، نظام المراقبة |
| استخدام نموذجي | دفعات صغيرة ومتعددة ومتنوعة وعالية المزيج | دفعة كبيرة الحجم، خطوط SMT مضمنة |
| قائمة معدات خط SMT
تقوم شركة ICT ببناء خطوط إنتاج SMT متعددة والتي تكمل آلة تنظيف لوحة PCB بسلاسة. تشتمل التصميمات النموذجية على نظام وضع العلامات بالليزر PCB لإمكانية التتبع، والطابعات بالإضافة إلى SPI لتطبيق المعجون الدقيق، وآلات وضع JUKI للتجميع السريع، وأفران إعادة التدفق لمفاصل اللحام القوية، وماسحات ضوئية AOI لإجراء فحص شامل، وناقلات لنقل السوائل. تحافظ أنظمة تخزين معجون اللحام الآلي على جودة المواد. تتعامل خيارات اللحام الموجي الانتقائية مع متطلبات الفتحة. تتكامل كل قطعة بخبرة لتكوين خطوط إنتاجية ومخصصة. يقوم خبراء تكنولوجيا المعلومات والاتصالات بتوجيه اختيارات المعدات وتركيبها للحصول على أفضل النتائج طوال العملية.
| فيديو نجاح العملاء
أكملت تكنولوجيا المعلومات والاتصالات بنجاح التثبيت في الخارج ودعم FAT لخطي إنتاج SMT لشركة مصنعة لأجهزة التجميل في أمريكا الشمالية. تضمن المشروع أنظمة وضع العلامات بالليزر، وطباعة عجينة اللحام وفحص SPI، وآلات وضع Panasonic، وأفران إعادة التدفق من Heller، ومعدات فحص AOI، وأنظمة معالجة PCB، وآلات تنظيف PCBA، وخزائن تخزين وتدفئة عجينة اللحام الأوتوماتيكية بالكامل. دعم مهندسو تكنولوجيا المعلومات والاتصالات التثبيت وإعداد العملية والإنتاج التجريبي. لقد اجتاز كلا خطي SMT قبول الإنتاج بسلاسة، مما أتاح إنتاجًا ضخمًا مستقرًا وتحسين التحكم في النظافة عبر اللوحات المجمعة.
| الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات دعمًا هندسيًا شاملاً يمتد إلى ما هو أبعد من الأجهزة الفردية. تشمل الخدمات التخطيط الكامل وتنسيق التثبيت ومواءمة العمليات وتدريب المشغلين. يتم تكوين عمليات التنظيف فيما يتعلق بمتطلبات اللحام الأولية والتفتيش النهائي. يركز التدريب على بناء فهم للعملية الداخلية والقدرة التشغيلية طويلة المدى. يساعد هذا النهج المتكامل العملاء في الحفاظ على إنتاج مستقر وتقليل إعادة العمل وتحسين الاتساق عبر خط SMT بأكمله بدلاً من تحسين المعدات المعزولة فقط.
| مراجعات العملاء
غالبًا ما يدرك العملاء أن تكنولوجيا المعلومات والاتصالات هي شريك تصنيع موثوق به على المدى الطويل. تسلط التعليقات الضوء على الخبرة العملية لمهندسي تكنولوجيا المعلومات والاتصالات أثناء مراحل التثبيت والقبول في الخارج. يتم ذكر الأداء المستقر للمعدات ونتائج التنظيف المتوقعة بشكل متكرر. ويقدر العملاء أيضًا التغليف الآمن والترتيبات اللوجستية التي تحمي المعدات أثناء النقل الدولي. تعمل الاستجابة الفنية السريعة والحل الواضح للمشكلات على تعزيز الثقة والتعاون عبر مشاريع متعددة.
| لدينا شهادة
تم تصميم معدات تكنولوجيا المعلومات والاتصالات وإنتاجها وفقًا لمعايير التصنيع العالمية. تشمل الشهادات CE وRoHS، مما يدعم متطلبات السلامة والبيئة. تضمن شهادة ISO9001 إدارة الجودة المنظمة عبر مراحل التصميم والإنتاج والاختبار. تثبت براءات الاختراع المتعددة التطور التقني المستمر. تساعد هذه الشهادات العملاء على نشر المعدات بثقة في أسواق مختلفة وتلبية التوقعات التنظيمية لمنشآت التصنيع الإلكترونية.
| حول تكنولوجيا المعلومات والاتصالات ومصنع SMT
ICT هي شركة مصنعة محترفة ومزودة للحلول لخطوط إنتاج SMT وDIP وخطوط التجميع الإلكترونية. ومن خلال قدرات البحث والهندسة والتصنيع الداخلية القوية، تدعم الشركة العملاء في جميع أنحاء العالم. توظف تكنولوجيا المعلومات والاتصالات فريقًا فنيًا كبيرًا وتستمر في النمو بسرعة عبر الأسواق العالمية. يتبع المصنع إجراءات صارمة للتفتيش ومراقبة الجودة لضمان تسليم موثوق للمعدات. ومن خلال الخبرة الواسعة في المشاريع، تساعد تكنولوجيا المعلومات والاتصالات العملاء على بناء عمليات تصنيع قابلة للتطوير وفعالة وعالية الجودة.
