PCB Laser Marking
| الكمية: | |
|---|---|
| حل موثوق به لوضع العلامات بليزر الألياف بقدرة 30 وات لتتبع ثنائي الفينيل متعدد الكلور

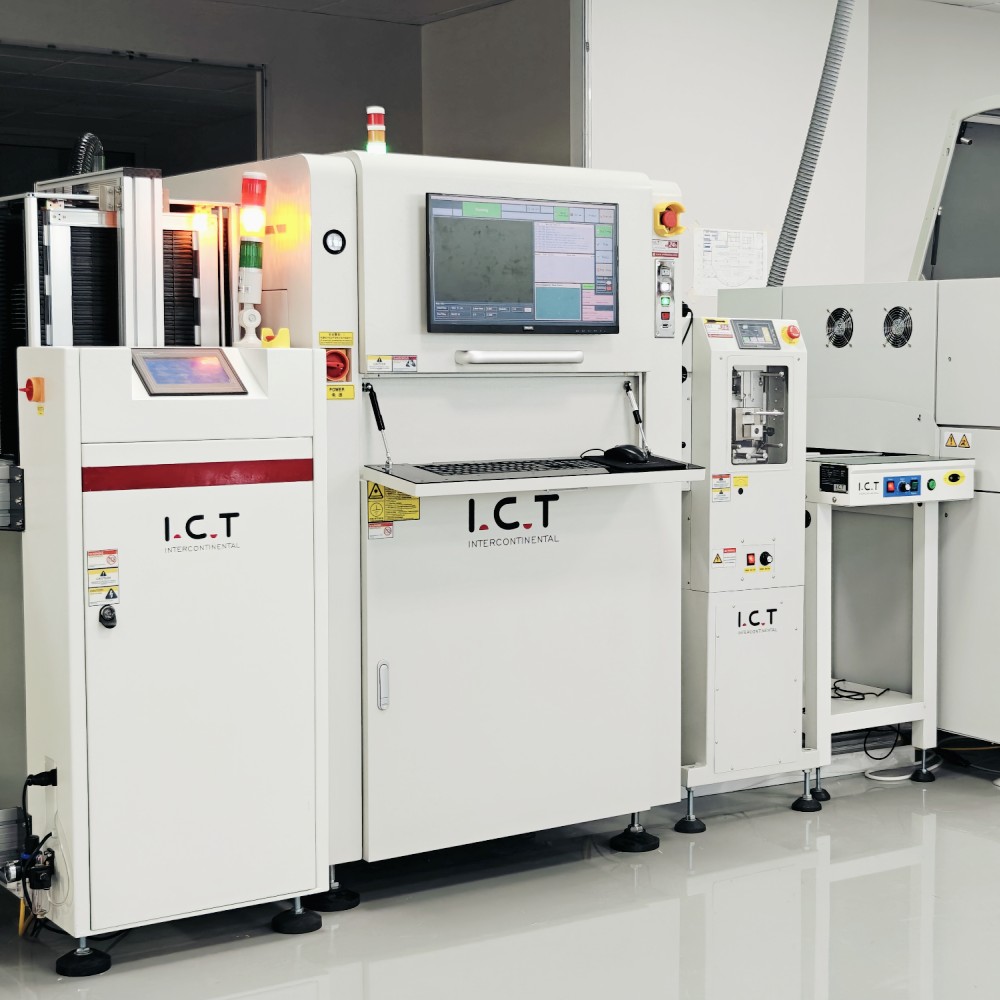

تتميز آلة الوسم بليزر الألياف بقدرة 30 وات في صناعة ثنائي الفينيل متعدد الكلور لإنشاء علامات متينة وغير قابلة للتلامس مثل الرموز الشريطية وأكواد QR والنصوص والرسومات. تم تصميم هذه الماكينة خصيصًا لإنتاج SMT، وتحقق دقة تبلغ ±0.05 مم وتتعامل مع أحجام PCB حتى 510×460 مم وفقًا للطراز. يتفوق الطول الموجي الذي يبلغ 1064 نانومتر على الأسطح النحاسية والألمنيوم والمعدن، مما ينتج عنه علامات حادة تدوم طويلاً تقاوم البهتان أو التآكل. ويدعم النظام الاتصال السلس عبر الإنترنت بخطوط التجميع ومنصات MES، مما يتيح تبادل البيانات في الوقت الفعلي والتتبع الكامل للمنتج. مع عدم الحاجة إلى أحبار أو ملصقات أو مذيبات، فإنه يقلل من تكاليف التشغيل ويزيل المخاوف البيئية. تتوفر الماكينة بأحجام متعددة (ICT-400 إلى 510L)، وتوفر خيارات مرنة لاحتياجات الإنتاج المختلفة مع الحفاظ على ثبات عالي وسرعة تصل إلى 7000 مم/ثانية. يكتسب المصنعون جودة متسقة وإمكانية التتبع خلال عمليات التشغيل كبيرة الحجم.
| ميزة
نظام قيادة قوي لأداء سلس
يستخدم نظام القيادة تصميم التعليق على شكل جسر مقوس مدمج مع براغي كروية عالية الجودة وأدلة خطية من علامات تجارية موثوقة مثل TBI وHIWIN. يتحكم محركان مؤازران مستقلان عاليا الدقة في المحورين X وY، مما يوفر تحديد الموقع بدقة حتى في ظل الأحمال الثقيلة. تحافظ سلاسل الخزانات المغلقة المرنة المقترنة بمقاطع داعمة على سلاسة الحركة وخالية من الاهتزازات خلال ساعات التشغيل الطويلة. يحمي غطاء الغبار المصمم خصيصًا المكونات الداخلية، مما يقلل بشكل كبير من وقت التنظيف ونفقات الإصلاح. تضمن هذه الهندسة المدروسة أن آلة الوسم بليزر الألياف 30W تعمل بثبات يومًا بعد يوم في بيئات SMT المزدحمة، مما يمنح المشغلين الثقة في النتائج المتسقة وتقليل وقت التوقف عن العمل.
نظام وضع علامات دقيق مصمم خصيصًا لاحتياجاتك
يتيح لك هذا النظام تحديد الليزر المثالي استنادًا إلى المادة التي تستخدمها والاستخدام الذي تستخدمه، مع خيار الألياف بقدرة 30 وات الذي يسطع على المعادن والآثار الموصلة. يحافظ مصدر الليزر على طول موجي ثابت، وجودة شعاع عالية، وعمر افتراضي ممتد لسنوات من الخدمة الموثوقة. تلغي معايرة المصنع الحاجة إلى تعديلات التركيز اليدوية، بينما يتحرك المحور Z تلقائيًا ليتناسب مع ارتفاع اللوحة. تتوافق طرق التبريد المناسبة مع نوع الليزر، مما يمنع ارتفاع درجة الحرارة أثناء الاستخدام المستمر. تتعامل خيارات توصيل الشعاع المتعددة مع تخطيطات PCB الصعبة، مما يضمن أن تكون كل علامة حادة وموحدة. بشكل عام، يوفر نظام وضع العلامات أداءً احترافيًا يلبي متطلبات التتبع المطلوبة في تصنيع الإلكترونيات الحديثة.
نظام نقل مستقر ولطيف
يتميز قسم النقل بآلية قلب مدمجة في نماذج مختارة، مما يحل وضع العلامات على الوجهين في مسار واحد للوحات المعقدة. تعمل قضبان التوجيه المجزأة المجهزة بأحزمة آمنة من ESD على حماية مركبات ثنائي الفينيل متعدد الكلور الحساسة من التلف الساكن. تتيح الأحزمة المتزامنة عالية القوة سرعة قابلة للتعديل لتتناسب مع سرعة الخط، بينما تحافظ أجهزة الشد المخصصة على شد الأحزمة ومحاذاةها في جميع الأوقات. يستخدم ضبط العرض المتزامن براغي كروية وأعمدة صلبة لضمان التوازي المثالي من الأمام إلى الخلف، مما يمنع انحراف اللوحة أو انحشارها. توفر حواجز الأسطوانة ضبطًا دقيقًا للموضع من أجل التوقف الدقيق. تخلق هذه العناصر معًا تدفقًا وقائيًا سلسًا يحافظ على استمرار الإنتاج دون انقطاع أو مخاطر الجودة.
نظام تحكم يمكن الاعتماد عليه مصمم خصيصًا للصناعة
يتبع تخطيط التحكم تصميمًا نظيفًا ومنطقيًا مع وضع علامات واضحة، مما يجعل الفحص والخدمة أمرًا سهلاً للفنيين. توفر المحركات والمحركات المؤازرة عالية الدقة حركة متسقة وخالية من الاهتزاز عبر منطقة العمل. يحافظ التبريد الحراري للهواء المدروس على الإلكترونيات في درجات حرارة آمنة حتى أثناء نوبات العمل الطويلة. تعمل لوحة التحكم المدمجة الداخلية الخاصة بشركة ICT بثبات مع الحد الأدنى من تعقيد الأسلاك وسهولة استكشاف الأخطاء وإصلاحها. يضيف مفتاح الحماية من التسرب المخصص طبقة أمان إضافية، ويتوافق النظام بأكمله مع معايير CE وUL الدولية. يضمن هذا الإعداد الموثوق به أن آلة الوسم بليزر الألياف 30W تعمل بشكل آمن ويمكن التنبؤ به في ظروف المصنع الحقيقية.
واجهة المشغل سهلة الاستخدام
يقدر المشغلون الواجهة البديهية خطوة بخطوة التي تتطلب الحد الأدنى من وقت التدريب. يقوم النظام الأساسي الذي يعمل بنظام التشغيل Windows بتخزين العديد من برامج المهام، مما يسمح بإجراء تغييرات سريعة على المنتج بنقرة واحدة. يعرض المسح الضوئي كامل الإطار ألغاز المحاذاة مباشرة على الشاشة لإجراء تعديلات سريعة على البرمجة. يلغي إعداد الكاميرا المحورية الحاجة إلى إجراءات معايرة منفصلة، مما يوفر دقائق إعداد قيمة. تعمل منافذ بروتوكول MES المدمجة على تمكين الاتصالات القياسية أو المخصصة لأنظمة المصنع لتدفق البيانات تلقائيًا. تعمل هذه الميزات العملية على جعل التشغيل اليومي فعالاً، وتقليل أخطاء المشغل، ودعم التكامل السلس في سير عمل SMT الحالي.
| مواصفة
| المعلمة | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| أقصى حجم ثنائي الفينيل متعدد الكلور | 380 × 380 ملم | 510 × 450 ملم | 510 × 400 ملم | 510 × 460 ملم |
| نطاق العلامات | 280 × 380 ملم | 460 × 450 ملم | 430 × 400 ملم | 510 × 460 ملم |
| وظيفة الوجه ثنائي الفينيل متعدد الكلور | نعم (زعنفة مدمجة) | نعم (زعنفة مدمجة) | لا | لا |
| البعد الآلة | 835 × 1488 × 1566 ملم | 974 × 1528 × 1616 ملم | 1054 × 1568 × 1523 ملم | 1054 × 1470 × 1523 ملم |
| وزن الآلة | 700 كجم | 800 كجم | 750 كجم | 800 كجم |
| دقة العلامات | ±0.05 ملم (نفس الشيء بالنسبة للجميع) | ±0.05 ملم (نفس الشيء بالنسبة للجميع) | ±0.05 ملم (نفس الشيء بالنسبة للجميع) | ±0.05 ملم (نفس الشيء بالنسبة للجميع) |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) |
| سرعة وضع العلامات | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) |
| أنواع الليزر المدعومة | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) |
| ارتفاع سلامة ثنائي الفينيل متعدد الكلور | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) |
كيفية اختيار الليزر:
ليزر الأشعة فوق البنفسجية (355 نانومتر) : الأفضل لمركبات ثنائي الفينيل متعدد الكلور الحساسة للحرارة، وقناع اللحام FR4، والدوائر المرنة. وضع العلامات الباردة، الحد الأدنى من الضرر، التباين العالي.
الليزر الأخضر (532 نانومتر) : مثالي للمواد البلاستيكية ورقائق السيليكون والسيراميك والطلاءات العاكسة. امتصاص ممتاز، علامات دقيقة للغاية، تأثير حرارة منخفض.
ليزر الألياف (1064 نانومتر) : مثالي للمعادن وآثار النحاس/الألومنيوم ومركبات ثنائي الفينيل متعدد الكلور المعدنية. علامات عميقة ودائمة وسريعة وعالية التباين.
ليزر ثاني أكسيد الكربون (10600 نانومتر) : مناسب لـ FR4 القياسي وقناع اللحام والطلاءات العضوية. مستقرة، وتباين جيد، وفعالة من حيث التكلفة للوحات الصلبة.
| حل خط إنتاج SMT المتكامل
توفر تكنولوجيا المعلومات والاتصالات كاملة عالية الجودة خطوط تجميع PCBA للتطبيقات المطلوبة مثل السيارات والرعاية الصحية وإلكترونيات الإضاءة. يبدأ الخط بمحمل PCB لتحميل اللوحة، متبوعًا بطابعة SMT أوتوماتيكية لترسيب معجون اللحام الدقيق. يقوم SMT باختيار ووضع مكونات الماكينة بدقة وبسرعة عالية. تعمل أفران إعادة التدفق على إنشاء وصلات لحام قوية وموثوقة عبر مناطق متعددة. تكتشف أنظمة AOI العيوب مبكرًا للحصول على إنتاجية عالية. تحافظ ناقلات PCB على تحرك كل شيء بسلاسة وإحكام. تقوم آلات تنظيف PCBA بإزالة البقايا للحصول على موثوقية أفضل. تحافظ خزانة على تخزين وتسخين عجينة اللحام الأوتوماتيكية بالكامل جودة العجينة. ويضمن هذا الإعداد إنتاجية عالية وتكلفة منخفضة ونتائج متسقة، مع دعم كامل لتكنولوجيا المعلومات والاتصالات بدءًا من التثبيت وحتى الخدمة المستمرة.
| حالة مشروع العميل
أكملت شركة ICT مؤخرًا التثبيت الخارجي الكامل واختبار قبول المصنع (FAT) لخطين SMT كاملين في إحدى الشركات الرائدة في إنتاج أدوات التجميل في أمريكا الشمالية. اجتاز كلا الخطين قبولًا صارمًا للإنتاج دون مشاكل. يشتمل كل خط على آلة الوسم بليزر الألياف بقدرة 30 وات من أجل إمكانية التتبع الدائم، إلى جانب طابعة SMT ووحدة SPI، ومركب باناسونيك عالي السرعة، وفرن إعادة التدفق متعدد المناطق من Heller، وفحص AOI المتقدم، وناقلات PCB الموثوقة، ونظام تنظيف PCBA الشامل، وتخزين معجون اللحام التلقائي وخزانة التسخين. تولى مهندسونا المهرة أعمال التجميع في الموقع، وجلسات التدريب التفصيلية، والضبط الدقيق للعمليات. ويتمتع العميل الآن بإنتاج مستقر وعالي الإنتاجية قادر على دعم الطلب المتزايد على الأجهزة الإلكترونية المتخصصة في مجال التجميل والعناية الشخصية.
| الخدمة العالمية ودعم التدريب
كثيرًا ما يشيد العملاء بمهندسينا لمعرفتهم العميقة وتفسيراتهم الواضحة وتعاملهم السريع مع أي تحديات أثناء الإعداد والتدريب. يسلط الكثيرون الضوء على آلة الوسم بليزر الألياف بقدرة 30 وات لتقديم رموز واضحة وقابلة للقراءة باستمرار مع متانة ممتازة على الأسطح المعدنية. يشيد العملاء أيضًا بالتغليف الدقيق والشحن العالمي الآمن الذي يصل المعدات في حالة ممتازة. تُظهر الردود السريعة عبر البريد الإلكتروني والهاتف على الاستفسارات الفنية التزامنا بالدعم. بشكل عام، يقدر الشركاء الجمع بين أداء الماكينة القوي والخدمة المخصصة سريعة الاستجابة التي تساعدهم على تحقيق مخرجات موثوقة وعالية الجودة كل يوم.
| تجربة العملاء والفوائد التشغيلية
تحمل معدات تكنولوجيا المعلومات والاتصالات شهادات دولية رئيسية تؤكد السلامة والمسؤولية البيئية والتميز في التصنيع. وتشمل هذه العلامات علامة CE للامتثال للسلامة الكهربائية، وشهادة RoHS التي تضمن فرض قيود على المواد الخطرة، وISO9001 لنظام إدارة الجودة القوي. بالإضافة إلى ذلك، تحمي براءات الاختراع المتعددة تصميماتنا المبتكرة في مجال التحكم بالليزر وأنظمة الحركة وميزات التكامل. تضمن بيانات الاعتماد هذه للعملاء أن كل آلة وسم بالليزر بقدرة 30 وات تلبي المعايير العالمية، وتعمل بشكل موثوق، وتدعم ممارسات الإنتاج المسؤولة التي يثق بها مصنعو الإلكترونيات في جميع أنحاء العالم.
| المعايير والرقابة وانضباط الإنتاج
تحمل معدات تكنولوجيا المعلومات والاتصالات شهادات دولية رئيسية تؤكد السلامة والمسؤولية البيئية والتميز في التصنيع. وتشمل هذه العلامات علامة CE للامتثال للسلامة الكهربائية، وشهادة RoHS التي تضمن فرض قيود على المواد الخطرة، وISO9001 لنظام إدارة الجودة القوي. بالإضافة إلى ذلك، تحمي براءات الاختراع المتعددة تصميماتنا المبتكرة في مجال التحكم بالليزر وأنظمة الحركة وميزات التكامل. تضمن بيانات الاعتماد هذه للعملاء أن كل آلة وسم بالليزر بقدرة 30 وات تلبي المعايير العالمية، وتعمل بشكل موثوق، وتدعم ممارسات الإنتاج المسؤولة التي يثق بها مصنعو الإلكترونيات في جميع أنحاء العالم.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
تدير تكنولوجيا المعلومات والاتصالات مركز البحث والتطوير الخاص بها إلى جانب منشأة إنتاج واسعة النطاق في دونغقوان، الصين. مع 89 موظفًا متخصصًا - بما في ذلك 20 مهندسًا متخصصًا - توسعت الشركة بشكل مطرد منذ عام 2012 وتخدم الآن أكثر من 1600 عميل في 72 دولة. يتبع مصنعنا الحديث إجراءات فحص صارمة في كل مرحلة من مراحل الإنتاج، مدعومة بإطار شامل لإدارة الجودة يضمن الأداء المتسق. نحن نقدم حلول SMT كاملة، بدءًا من التخطيط الأولي وتوريد المعدات وحتى التثبيت والتدريب والتحسين المستمر، مما يساعد العملاء في جميع أنحاء العالم على إنشاء عمليات تصنيع فعالة وجاهزة للمستقبل.
