PCB Laser Marking
| الكمية: | |
|---|---|

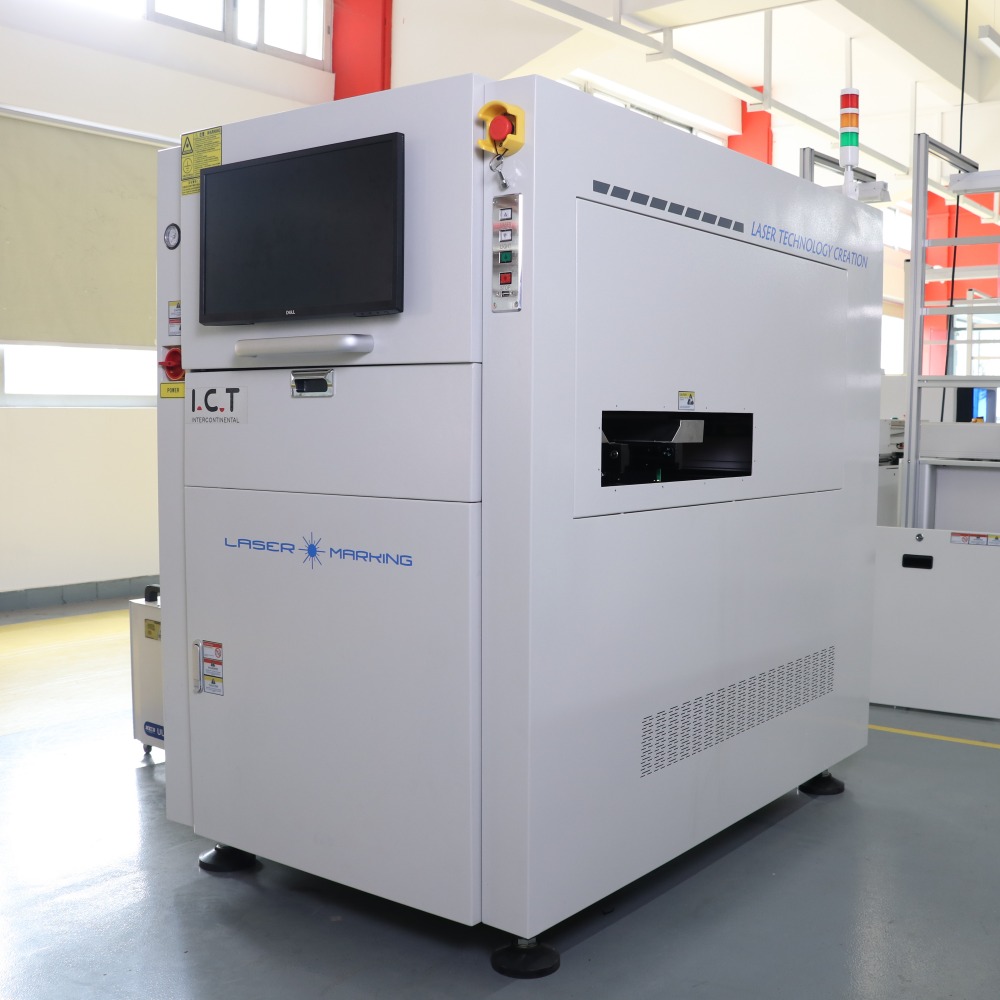

| آلات وضع العلامات بالليزر متعددة الاستخدامات لتتبع ثنائي الفينيل متعدد الكلور
توفر آلات وضع العلامات بالليزر طريقة عالية الدقة بدون تلامس لوضع علامات على النصوص والرموز الشريطية وأكواد QR والرسومات مباشرةً على مركبات ثنائي الفينيل متعدد الكلور في خطوط SMT. إنها توفر دقة تبلغ ± 0.05 مم وأحجام لوحة التعامل تصل إلى 510 × 460 مم عبر أربعة نماذج: ICT-400، و460، و510، و510L. تشمل خيارات الليزر الأشعة فوق البنفسجية للأسطح الحساسة، والأخضر للبلاستيك، والألياف للمعادن، وCO₂ لـ FR4، مع متغير آلة وسم ألياف الليزر بقدرة 50 وات الذي يتفوق على الآثار الموصلة والمناطق المعدنية. يرتبط النظام بسلاسة بخطوط التجميع لتبادل بيانات MES في الوقت الفعلي ويوفر أوضاع الاتصال بالإنترنت وغير المتصلة بالإنترنت. بدون أحبار أو ملصقات أو مذيبات، فإنه يلغي التكاليف الاستهلاكية، ويمنع التلوث، ويتجنب مشاكل وضع العلامات المكررة. قادرة على تحقيق سرعات تصل إلى 7000 مم/ثانية مع إنتاج ثابت، تضمن هذه الآلات علامات واضحة ودائمة تدعم التتبع الفعال وتلبي متطلبات الجودة الصارمة في تصنيع الإلكترونيات.
| ميزة
نظام قيادة قوي لحركة سلسة
يتميز نظام القيادة بتصميم تعليق جسر مقوس مقترن ببراغي كروية عالية الجودة وأدلة خطية من الموردين الموثوقين TBI وHIWIN/PMI. يتحكم محركان مؤازران منفصلان عاليا الدقة بشكل مستقل في المحورين X وY، مما يحافظ على الوضع الدقيق تحت أوزان اللوحة المختلفة. توفر سلاسل الخزانات المغلقة المرنة، المدعومة بمقاطع مساعدة، حركة ثابتة ومنخفضة الاهتزاز أثناء التشغيل الممتد. يحمي غطاء الغبار العملي المكونات الرئيسية من الملوثات، مما يقلل من تكرار التنظيف ونفقات الصيانة الإجمالية. تحافظ هذه الهندسة القوية على أداء آلات وضع العلامات بالليزر بشكل متسق في بيئات SMT سريعة الخطى، مما يساهم بشكل مباشر في وضع العلامات بشكل موثوق وتقليل وقت توقف الخط.
نظام وضع العلامات المرن للتطبيقات واسعة النطاق
يختار المشغلون من بين أجهزة الليزر UV أو Green أو Fiber أو CO₂ استنادًا إلى نوع المادة واحتياجات الإنتاج. يحافظ كل ليزر على طول موجي ثابت ودقة عالية وعمر خدمة طويل للاستخدام اليومي الذي يمكن الاعتماد عليه. تقوم معايرة المصنع بتعيين الطول البؤري بدقة، مما يلغي التعديلات اليدوية، بينما يطابق المحور Z ارتفاع اللوحة تلقائيًا. يتم اختيار طرق التبريد خصيصًا لكل ليزر لمنع حدوث مشكلات حرارية أثناء التشغيل المستمر. تتعامل تكوينات الشعاع المتعددة مع التخطيطات المعقدة والأسطح الصعبة بفعالية. يسمح هذا النظام القابل للتكيف لآلات وضع العلامات بالليزر بإنتاج علامات حادة وموحدة تلبي متطلبات التتبع عبر عمليات تجميع الإلكترونيات المختلفة.
نظام النقل الوقائي للتعامل الآمن
تقوم النماذج المزودة بوظيفة القلب المدمجة بمعالجة مركبات ثنائي الفينيل متعدد الكلور على الوجهين في دورة واحدة، مما يؤدي إلى تلبية احتياجات وضع العلامات المعقدة بكفاءة. تستخدم قضبان التوجيه المقسمة أحزمة مضادة للكهرباء الاستاتيكية لحماية المكونات الحساسة من التفريغ الساكن. توفر الأحزمة المتزامنة عالية القوة سرعة قابلة للتعديل لتتماشى مع تدفق الخط، بينما تحافظ أجهزة الشد المخصصة على الأحزمة في حالة مثالية. تتيح البراغي الكروية والأعمدة الصلبة ضبط العرض المتزامن، مما يضمن توازيًا مثاليًا للسكك الحديدية من الأمام إلى الخلف ويمنع اختلال اللوحة. توفر حواجز الأسطوانة دقة توقف جيدة. تجتمع هذه العناصر لتحريك مركبات ثنائي الفينيل متعدد الكلور بلطف ودقة، مما يدعم الإنتاج دون انقطاع وإنتاجية عالية من التمريرة الأولى.
نظام تحكم يمكن الاعتماد عليه للتشغيل الآمن
يستخدم تخطيط التحكم أسلاكًا منظمة وعلامات واضحة، مما يجعل عمليات الفحص والإصلاحات الروتينية واضحة ومباشرة. تضمن المحركات والمحركات المؤازرة عالية الدقة حركة سلسة وخالية من الاهتزاز عبر منطقة العمل. يعمل تبريد الهواء بالحمل الحراري على إدارة تراكم الحرارة بشكل فعال في إعدادات الإنتاج. تعمل لوحة التحكم المتكاملة الخاصة بتكنولوجيا المعلومات والاتصالات بشكل موثوق مع احتياجات الصيانة البسيطة. يضيف مفتاح الحماية من التسرب المستقل السلامة الكهربائية، كما أن الامتثال الكامل لمعايير CE وUL يلبي المتطلبات العالمية. يحافظ هذا التصميم العملي على تشغيل آلات وضع العلامات بالليزر بشكل آمن ويمكن التنبؤ به، مما يسمح بالتركيز على المخرجات بدلاً من استكشاف الأخطاء وإصلاحها.
واجهة المشغل سهلة الاستخدام
توفر الواجهة تخطيطًا موجهًا وبديهيًا يقلل من وقت التدريب للمشغلين. نظرًا لأنه مبني على نظام Windows الأصلي، فإنه يقوم بتخزين برامج متعددة لإجراء تغييرات سريعة على المنتج. يعرض المسح الضوئي للإطار الكامل أنماط المحاذاة مباشرة على الشاشة، مما يؤدي إلى تسريع عملية البرمجة. يؤدي وضع الكاميرا المحورية إلى التخلص من خطوات المعايرة الإضافية. تدعم منافذ MES القياسية اتصالات نظام المصنع السلسة، مع توفر البروتوكولات المخصصة. تعمل هذه الميزات على تقليل الأخطاء وتقصير وقت الإعداد والمساعدة في دمج آلات وضع العلامات بالليزر بسلاسة في سير عمل SMT الحالي.
| مواصفة
| المعلمة | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| أقصى حجم ثنائي الفينيل متعدد الكلور | 380 × 380 ملم | 510 × 450 ملم | 510 × 400 ملم | 510 × 460 ملم |
| نطاق العلامات | 280 × 380 ملم | 460 × 450 ملم | 430 × 400 ملم | 510 × 460 ملم |
| وظيفة الوجه ثنائي الفينيل متعدد الكلور | نعم (زعنفة مدمجة) | نعم (زعنفة مدمجة) | لا | لا |
| البعد الآلة | 835 × 1488 × 1566 ملم | 974 × 1528 × 1616 ملم | 1054 × 1568 × 1523 ملم | 1054 × 1470 × 1523 ملم |
| وزن الآلة | 700 كجم | 800 كجم | 750 كجم | 800 كجم |
| دقة العلامات | ±0.05 ملم (نفس الشيء بالنسبة للجميع) | ±0.05 ملم (نفس الشيء بالنسبة للجميع) | ±0.05 ملم (نفس الشيء بالنسبة للجميع) | ±0.05 ملم (نفس الشيء بالنسبة للجميع) |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) | 0.5-5 ملم (نفس الشيء بالنسبة للجميع) |
| سرعة وضع العلامات | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) | <7000 مم/ثانية (نفس الشيء بالنسبة للجميع) |
| أنواع الليزر المدعومة | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) | الأشعة فوق البنفسجية، والأخضر، والألياف، وثاني أكسيد الكربون (نفس الشيء بالنسبة للجميع) |
| ارتفاع سلامة ثنائي الفينيل متعدد الكلور | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) | أعلى <25 مم، أسفل <20 مم (نفس الشيء بالنسبة للجميع) |
كيفية اختيار الليزر:
ليزر الأشعة فوق البنفسجية (355 نانومتر) : الأفضل لمركبات ثنائي الفينيل متعدد الكلور الحساسة للحرارة، وقناع اللحام FR4، والدوائر المرنة. وضع العلامات الباردة، الحد الأدنى من الضرر، التباين العالي.
الليزر الأخضر (532 نانومتر) : مثالي للمواد البلاستيكية ورقائق السيليكون والسيراميك والطلاءات العاكسة. امتصاص ممتاز، علامات دقيقة للغاية، تأثير حرارة منخفض.
ليزر الألياف (1064 نانومتر) : مثالي للمعادن وآثار النحاس/الألومنيوم ومركبات ثنائي الفينيل متعدد الكلور المعدنية. علامات عميقة ودائمة وسريعة وعالية التباين.
ليزر ثاني أكسيد الكربون (10600 نانومتر) : مناسب لـ FR4 القياسي وقناع اللحام والطلاءات العضوية. مستقرة، وتباين جيد، وفعالة من حيث التكلفة للوحات الصلبة.
| حل خط إنتاج SMT المتكامل
توفر تكنولوجيا المعلومات والاتصالات كاملة عالية الجودة خطوط SMT مصممة للقطاعات المطلوبة مثل إلكترونيات السيارات والأجهزة الطبية وإضاءة LED. يبدأ الخط بمحمل فراغ ثنائي الفينيل متعدد الكلور الذي يغذي ثنائي الفينيل متعدد الكلور النظيف في العملية. بعد ذلك، تقوم طابعة لصق اللحام الأوتوماتيكية بإيداع اللصق بدقة عالية. تقوم عالية السرعة آلة وضع PCB بوضع المكونات بدقة وكفاءة. تعمل متعددة المناطق أفران إعادة التدفق Lyra على إنشاء وصلات لحام قوية وموثوقة. تقوم المتقدمة آلة AOI باكتشاف العيوب مبكرًا لزيادة الإنتاجية إلى أقصى حد. تضمن ناقلات PCB القوية حركة سلسة ومتزامنة عبر المحطات. تعمل آلات التنظيف PCBA على إزالة بقايا التدفق لتعزيز الموثوقية. تحافظ خزانة التقسية وتخزين بالكامل معجون اللحام الأوتوماتيكية على جودة العجينة في جميع الأوقات. يوفر هذا الحل المتكامل إنتاجية عالية وتكاليف أقل وأداءً متسقًا، مدعومًا بالتزام شركة ICT بالخدمة الكاملة بدءًا من التثبيت وحتى الدعم الفني المستمر.
| حالة مشروع العميل
أكملت شركة ICT التثبيت في الخارج واختبار قبول المصنع (FAT) لخطي إنتاج SMT كاملين في إحدى الشركات المصنعة لأدوات التجميل في أمريكا الشمالية. لقد اجتاز كلا الخطين قبول الإنتاج بسلاسة. يتميز كل خط بآلات وضع العلامات بالليزر لضمان إمكانية التتبع الموثوق بها، وطابعة SMT مع SPI، ومركب باناسونيك، وفرن إعادة التدفق Heller، وفحص AOI، وناقلات PCB، وآلة تنظيف PCBA، وتخزين معجون اللحام الأوتوماتيكي وخزانة التسخين. تعامل المهندسون مع الإعداد في الموقع، وقدموا تدريبًا شاملاً، وعمليات محسنة لتتناسب مع الاحتياجات الدقيقة. يدير العميل الآن خطوطًا مستقرة وعالية الكفاءة قادرة على دعم الإنتاج الموسع لمنتجات التجميل والعناية الشخصية عالية الجودة.
| الخدمة العالمية ودعم التدريب
تقدم ICT مساعدة فنية كاملة، بدءًا من التثبيت الاحترافي في الموقع والتشغيل لبدء التشغيل السريع. يغطي التدريب تشغيل الماكينة واستخدام البرامج والبرمجة والصيانة واستكشاف الأخطاء وإصلاحها الأساسية. يشارك المهندسون نصائح التحسين لتحسين جودة وضع العلامات وإنتاجية الخط. يتضمن دعم ما بعد التثبيت التشخيص السريع عن بعد، والتسليم السريع لقطع الغيار، والمتابعة المجدولة. يؤدي هذا الالتزام المستمر إلى تقليل وقت التوقف عن العمل، وإطالة عمر المعدات، والحفاظ على الأداء العالي. يكتسب العملاء الثقة عندما يعلمون أن آلات وضع العلامات بالليزر تتلقى خدمة مخصصة وسريعة الاستجابة طوال دورة حياتها.
| تجربة العملاء والفوائد التشغيلية
غالبًا ما يثني العملاء على مهندسينا لخبرتهم وتفسيراتهم الواضحة وحلهم السريع لمشكلات الإعداد. يقدّر الكثيرون آلات الوسم بالليزر للأداء المستقر والعلامات الحادة والتكامل السهل. تسلط التعليقات الإيجابية الضوء على التغليف الآمن والشحن العالمي الآمن الذي يحمي المعدات أثناء النقل. الاستجابات السريعة للأسئلة الفنية تعزز الثقة. بشكل عام، يقدر العملاء الماكينات الموثوقة المقترنة بالخدمة اليقظة التي تدعم الإنتاج المتسق وعالي الجودة.
| المعايير والرقابة وانضباط الإنتاج
تحمل أجهزة تكنولوجيا المعلومات والاتصالات شهادات رئيسية تتحقق من السلامة والامتثال البيئي ومعايير الجودة. وتشمل هذه المعايير CE للسلامة الكهربائية، وRoHS لتقييد المواد الخطرة، وISO9001 لإدارة الجودة المنظمة. تحمي براءات الاختراع المتعددة الميزات المبتكرة في التحكم بالليزر وأنظمة الحركة والتكامل. تؤكد بيانات الاعتماد هذه أن آلات وضع العلامات بالليزر تلبي المتطلبات العالمية، وتعمل بشكل مسؤول، وتحظى بثقة الشركات المصنعة في جميع أنحاء العالم.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
تدير شركة ICT فريق البحث والتطوير الخاص بها ومنشأة التصنيع في دونغقوان، الصين، والتي تمتد على مساحة 12000 متر مربع وتضم 89 موظفًا بما في ذلك 20 مهندسًا. منذ عام 2012، توسعت الشركة بسرعة وتخدم الآن أكثر من 1600 عميل في 72 دولة. يطبق المصنع اختبارات صارمة في كل مرحلة من مراحل الإنتاج، مدعومًا بنظام إدارة الجودة الشامل لتحقيق أداء ثابت. نحن نقدم حلول SMT شاملة - بدءًا من التخطيط وتوريد المعدات وحتى التثبيت والتدريب وتحسين العمليات - لمساعدة العملاء على بناء أنظمة تصنيع فعالة وموثوقة على مستوى العالم.
