| آلة PCB AOI الأوتوماتيكية المتقدمة AI-5146W
ICT AI-5146W عبارة عن آلة فحص Aoi متطورة عبر الإنترنت مصممة للفحص المزدوج بعد لحام THT. ويستخدم كاميرات ملونة عالية الدقة وخوارزميات CNN لالتقاط صور اللوحة ومعالجتها في الوقت الفعلي، والحكم بذكاء على العيوب مثل الأجزاء الخاطئة أو المكونات المفقودة أو القطبية العكسية. تعمل آلة الفحص البصري الآلية هذه على تعزيز كفاءة الإنتاج من خلال تمديد الخطوط دون إجراء تغييرات، مما يوفر موقعًا سريعًا للخلل والتحكم في خط الإنتاج. بفضل ميزات مثل البرمجة عن بعد وتقارير بيانات MES، فإنه يضمن تتبع البيانات وانخفاض الإنذارات الكاذبة. مثالية لمصانع SMT، تدعم آلة الفحص البصري aoi هذه أحجام وسمك PCB المختلفة، مما يجعلها أداة موثوقة لضمان الجودة في تصنيع الإلكترونيات.
| ميزة

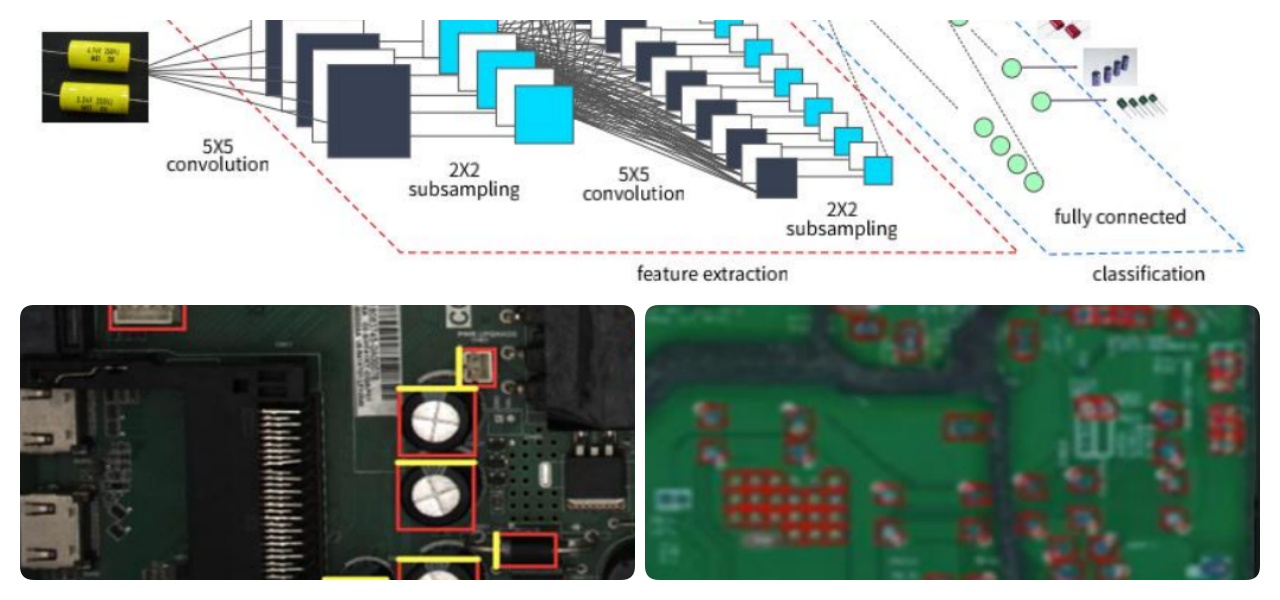

خوارزمية التعلم العميق
تستخدم آلة AI-5146W الأوتوماتيكية ثنائي الفينيل متعدد الكلور التعلم العميق من خلال CNN لتحسين البيانات الكبيرة وتمكين البرمجة البسيطة الذكية. فهو يحدد المكونات ومفاصل اللحام تلقائيًا بنقرة واحدة، مما يحل مشكلات أوقات البرمجة الطويلة والإنذارات الكاذبة العالية الشائعة في الطرق التقليدية. تم تدريبه على مجموعات كبيرة من البيانات، وهو يميز بدقة بين لوحات NG ولوحات OK، حتى مع اختلاف أشكال وصلات اللحام. وهذا يقلل من عمليات التفتيش الخاطئة ويعزز التعميم لسيناريوهات متنوعة، مثل التعامل مع تراكبات المكونات أو ثقوب الدبوس في اللحام دون تدخل.

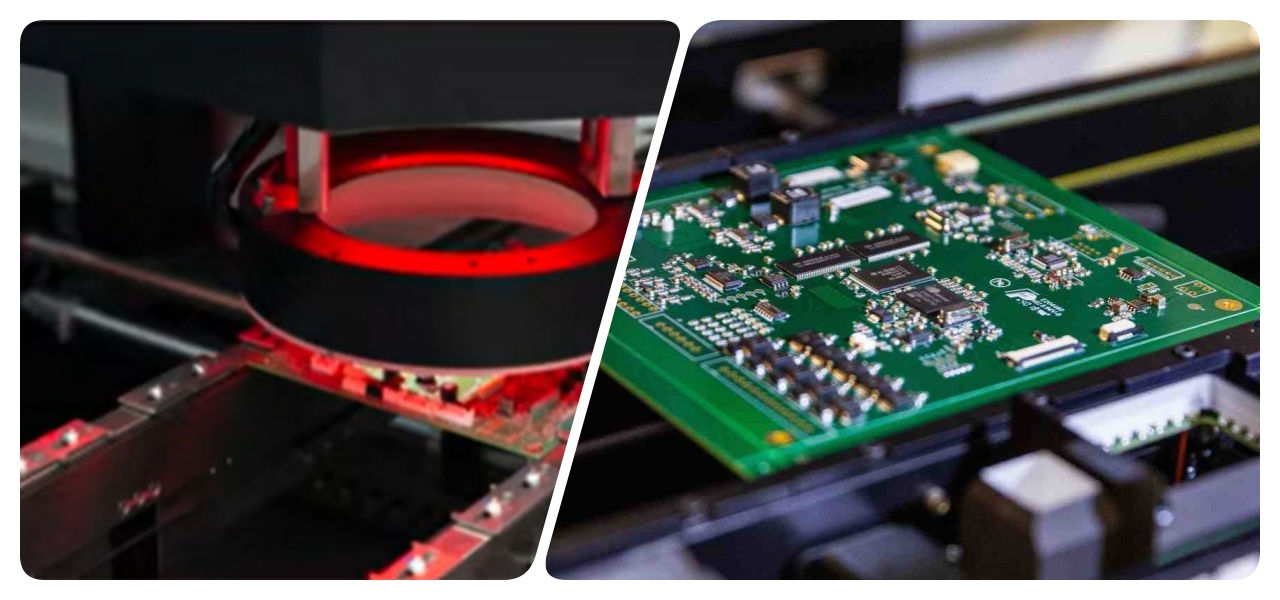

إجراءات تفتيش مرنة
آلة الفحص البصري الأوتوماتيكية تقدم برمجة مرنة، مما يسمح بالتعديلات عبر الإنترنت أو دون الاتصال بالإنترنت دون إيقاف الإنتاج. فهو يتحقق بذكاء من المقاومات الحلقية الملونة والمكثفات والثنائيات والمقابس. تستغرق البرمجة من 10 إلى 20 دقيقة فقط، مع إجراء تغييرات سريعة عن طريق استدعاء الملفات الموجودة. تطالبك الإنذارات الصوتية بأرقام العناصر أو الأجهزة أو الأنواع الخاطئة، مما يضمن سلاسة العمليات. أوقات التصحيح القصيرة من 10 إلى 15 دقيقة تجعلها سهلة الاستخدام للمشغلين.
قدرة تفتيش قوية
من خلال دعم عمليات فحص الألواح المتعددة واللوحات المختلطة والمواد المختلطة، تتعامل آلة فحص aoi عبر الإنترنت مع عمليات التدوير في زوايا ومواضع متعددة. وهو يتضمن تخطي العلامات السيئة، مما يعزز تعدد الاستخدامات لتلبية احتياجات الإنتاج المختلفة دون المساس بالسرعة أو الدقة.
| مواصفة
| نموذج | ICT DIP على الإنترنت ثنائي الجانب AOI AI-5146W (بعد لحام THT) | ICT DIP على الإنترنت ثنائي الجانب AOI AI-5146WL (بعد لحام THT) |
| FOV | 52.6*44 مللي متر |
| دقة | 21.5 مم |
| آلة تصوير | 5 م |
| سرعة التفتيش | 0.23 ثانية/مجال الرؤية |
| ارتفاع ثنائي الفينيل متعدد الكلور | الأعلى: 75 ملم، الأسفل: 75 ملم |
| سمك ثنائي الفينيل متعدد الكلور | 0.3 ~ 6.0 ملم |
| حافة ثنائي الفينيل متعدد الكلور | 3.0 ملم |
| صفحة حرب ثنائي الفينيل متعدد الكلور | ±3.0 ملم |
| وزن ثنائي الفينيل متعدد الكلور | الحد الأقصى: 10 كجم |
| ارتفاع الناقل | 750 و 900 ± 20 مم |
| مع التعديل | يدوي وتلقائي |
| اتجاه الناقل | L ~R أو R ~L |
| قوة | تيار متردد 220 50/60 هرتز، 5 أمبير |
| القوة المقدرة | 520 واط |
| تواصل | سميما |
| وزن | 890 كجم | 100 كجم |
| البعد | الطول 1050 * العرض 1335 * الارتفاع 1650 ملم | الطول 1050 * العرض 1535 * الارتفاع 1650 ملم |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط DIP
يقدم خط إنتاج DIP الخاص بنا أدوات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط DIP الآلي بالكامل على خط إدخال DIP لوضع المكونات بدقة، ومحمل موجة لدخول ثنائي الفينيل متعدد الكلور بسلاسة، ومفرغ موجة للخروج الآمن، وخط حزام تجميع للفحوصات النهائية. يضمن خط إنتاج PCB DIP عالي الجودة التشغيل المستقر، وإدخال THT الموثوق به، والتجميع الفعال من حيث التكلفة، مما يلبي احتياجات الصناعة المتنوعة. بفضل التصميمات المعيارية والدعم العالمي من تكنولوجيا المعلومات والاتصالات، فإنه يعزز الإنتاجية للمهام التي يتم تنفيذها عبر الفتحات.
| اسم المنتج | الغرض في خط DIP |
آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
آلة لحام الموجة | يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. |
آلة لحام انتقائية | يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق |
ما بعد الموجة المضمنة AOI | يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. |
الأشعة السينية | التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. |
اختبار تكنولوجيا المعلومات والاتصالات | اختبارات الأداء الكهربائي والاتصال لثنائي الفينيل متعدد الكلور المجمعة. |
خط تجميع الحزام | ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء

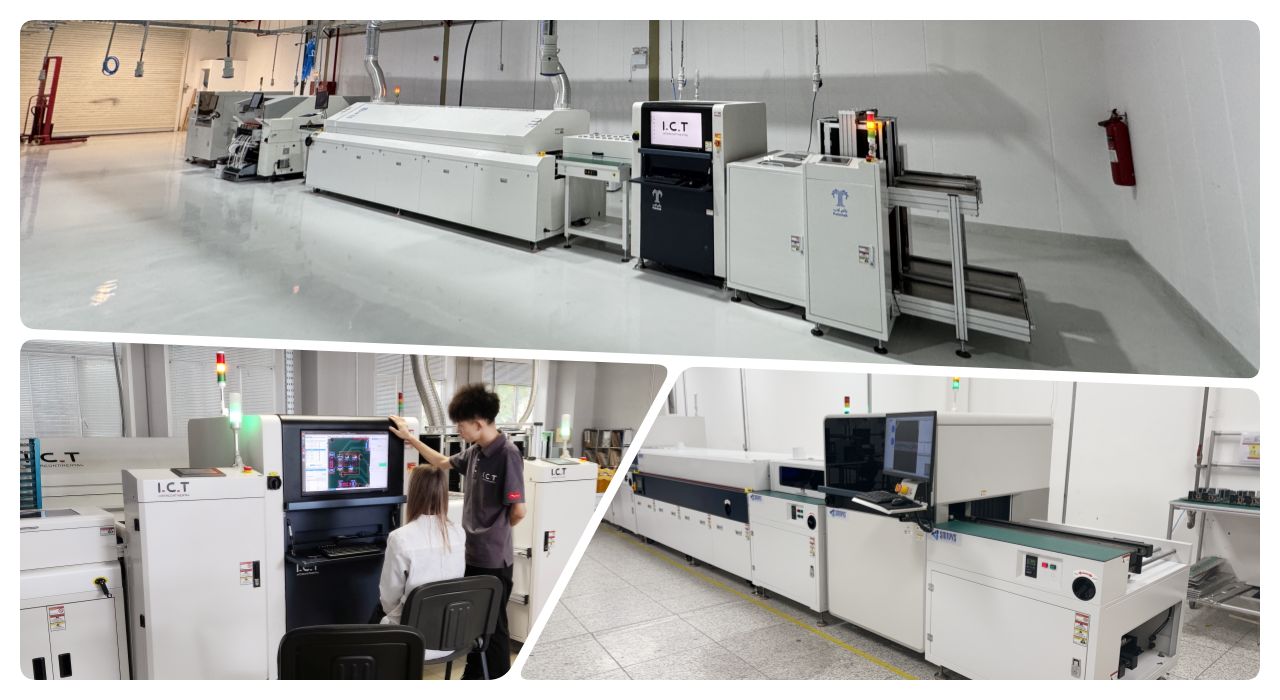

في الفيديو المميز الخاص بنا، نعرض خمسة نماذج AOI متقدمة، بما في ذلك AI-4026، وAI-4540، وAI-5146W، مع تسليط الضوء على ميزات البرمجة الفعالة الخاصة بها. يوضح الفيديو البرمجة ذات المفتاح الواحد للإعداد السريع، وبث المعلمات لتطبيق الإعدادات عبر المكونات، والكشف التلقائي عن إطارات لحام التجسير، وبرمجة نسخ اللوحة للوحات المنسوخة، وتخطيط المسار الذكي لتحسين مسارات الفحص. يوضح هذا المثال الواقعي من خط SMT الخاص بالعميل في المكسيك كيف تتكامل آلة PCB Aoi الأوتوماتيكية AI-5146W بسلاسة، مما يقلل وقت الإعداد بنسبة تصل إلى 50% ويحسن دقة اكتشاف العيوب. يقدم المهندسون في الموقع خدمة عملية، مما يضمن التثبيت والتدريب السلس، مما ساعد العميل على تحقيق إنتاجية أعلى وتقليل الإنذارات الكاذبة في عملية الإنتاج.
| الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات خدمة وتدريبًا شاملين لتحقيق أقصى قدر من الأداء التلقائي لجهاز ثنائي الفينيل متعدد الكلور الخاص بك. يقدم فريقنا العالمي خدمات التثبيت وتصحيح الأخطاء عن بعد والصيانة في الموقع، مما يضمن الحد الأدنى من وقت التوقف عن العمل. تغطي برامج التدريب التشغيل والبرمجة واستكشاف الأخطاء وإصلاحها، وهي مصممة خصيصًا لتلبية احتياجاتك. من خلال الإدارة المركزية، ندعم الأحكام الفردية والاستجابات السريعة، مما يساعدك على تحسين الإنتاج. يتضمن نهج الشراكة طويلة الأمد لدينا تحديثات منتظمة ودعمًا فنيًا وبناء الثقة والكفاءة لمصنعك.
| مراجعات العملاء
يشيد عملاؤنا بمهندسي تكنولوجيا المعلومات والاتصالات لخبرتهم وحلهم السريع للمشكلات أثناء التركيبات. إنهم يحبون أداء آلة ثنائي الفينيل متعدد الكلور الأوتوماتيكي الموثوق به، مشيرين إلى دقته وسهولة استخدامه. يسلط الكثيرون الضوء على عبواتنا الآمنة والشحن السريع الذي يمنع الضرر. بالإضافة إلى ذلك، يقدر العملاء استجاباتنا السريعة للاستفسارات، مما يضمن سلاسة العمليات والدعم المستمر القوي.
| لدينا شهادة
تحمل تكنولوجيا المعلومات والاتصالات شهادات رئيسية مثل CE وRoHS وISO9001 والعديد من براءات الاختراع، مما يعكس التزامنا بالجودة والسلامة. يضمن ذلك أن آلة ثنائي الفينيل متعدد الكلور الأوتوماتيكية الخاصة بنا تلبي المعايير العالمية للامتثال والموثوقية البيئية. تعمل تقنياتنا الحاصلة على براءة اختراع في فحص الذكاء الاصطناعي على تعزيز الابتكار، بينما يضمن ISO9001 عمليات تصنيع متسقة، مما يمنح العملاء الثقة في متانة المنتج وأدائه.

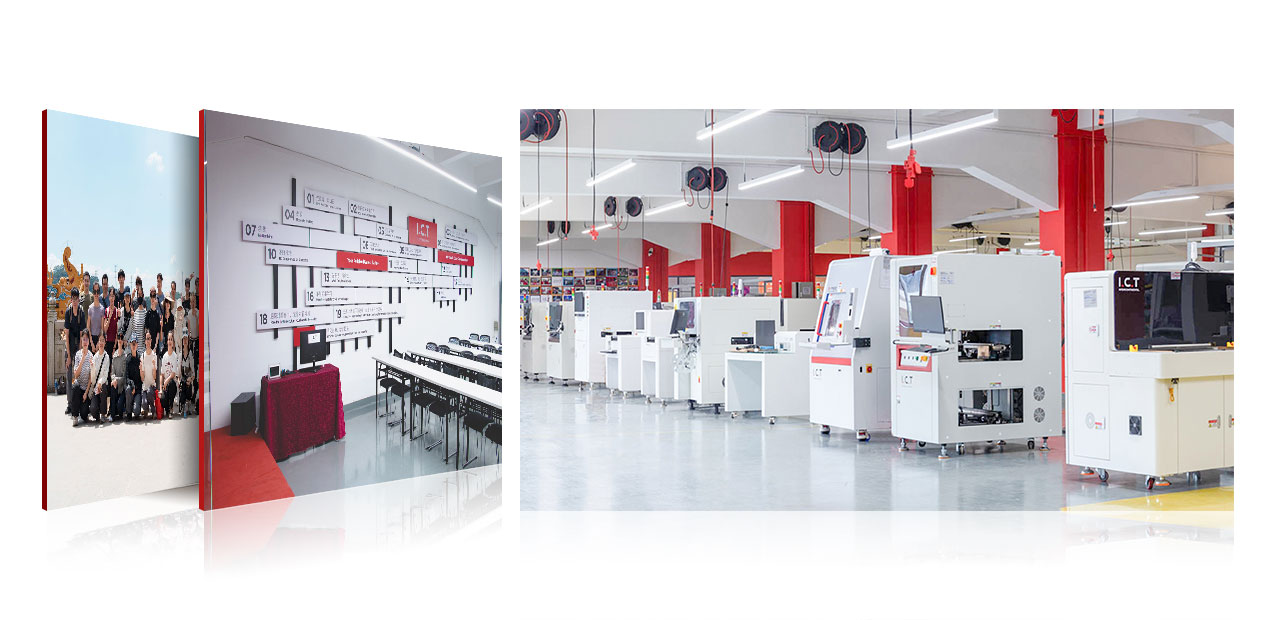

| حول تكنولوجيا المعلومات والاتصالات ومصنعنا
ICT هي شركة رائدة في مجال تصنيع الإلكترونيات ولديها عمليات بحث وتطوير وإنتاج داخلية، ويعمل بها أكثر من 89 موظفًا في منشأة تبلغ مساحتها 12000 متر مربع. لقد حققنا نموًا سريعًا منذ عام 2012، ونخدم أكثر من 1600 عميل في 72 دولة. تتميز مصانعنا بإجراءات اختبار صارمة وأنظمة إدارة جودة قوية، مما يضمن أن كل آلة أوتوماتيكية لثنائي الفينيل متعدد الكلور تلبي المعايير العالية. مع 20 مهندسًا و8 مكاتب فرعية، نقدم حلولًا عالمية بدءًا من تحليل الطلب وحتى التحسين.
