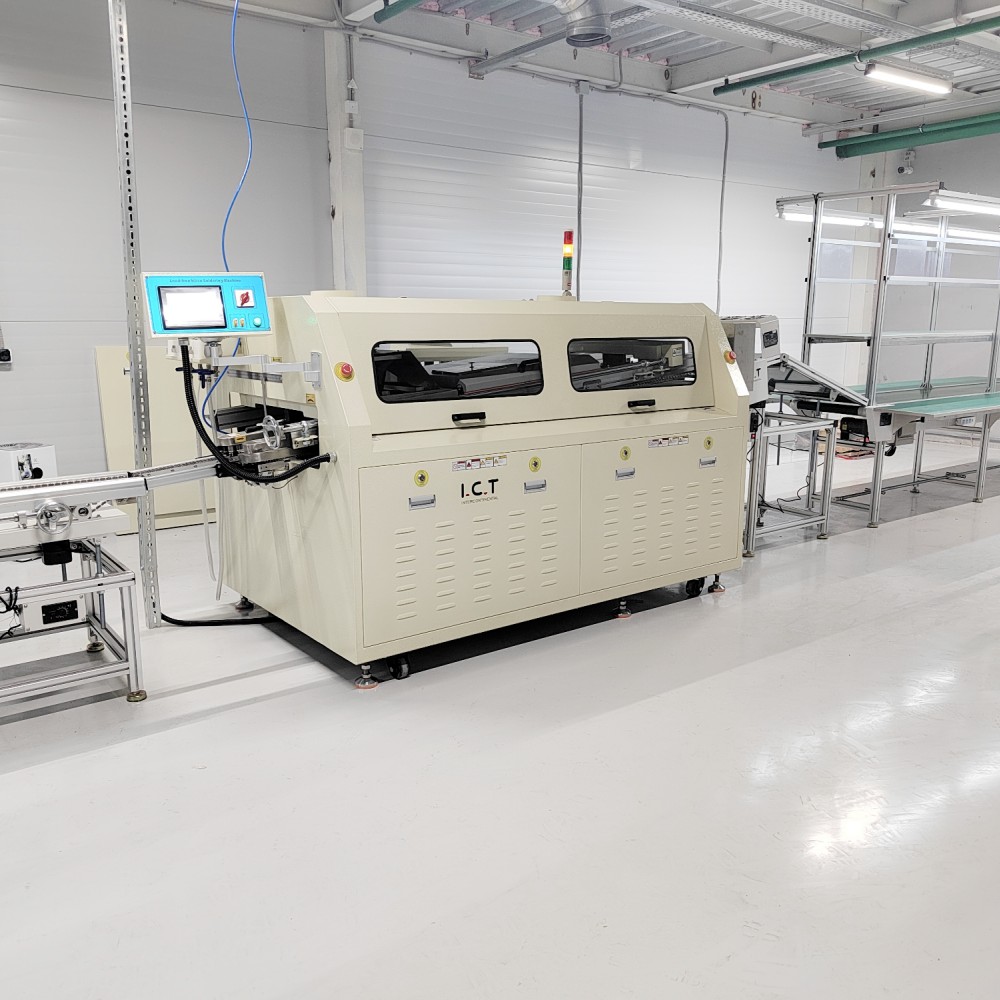

| معدات لحام موجة THT لخط إنتاج DIP

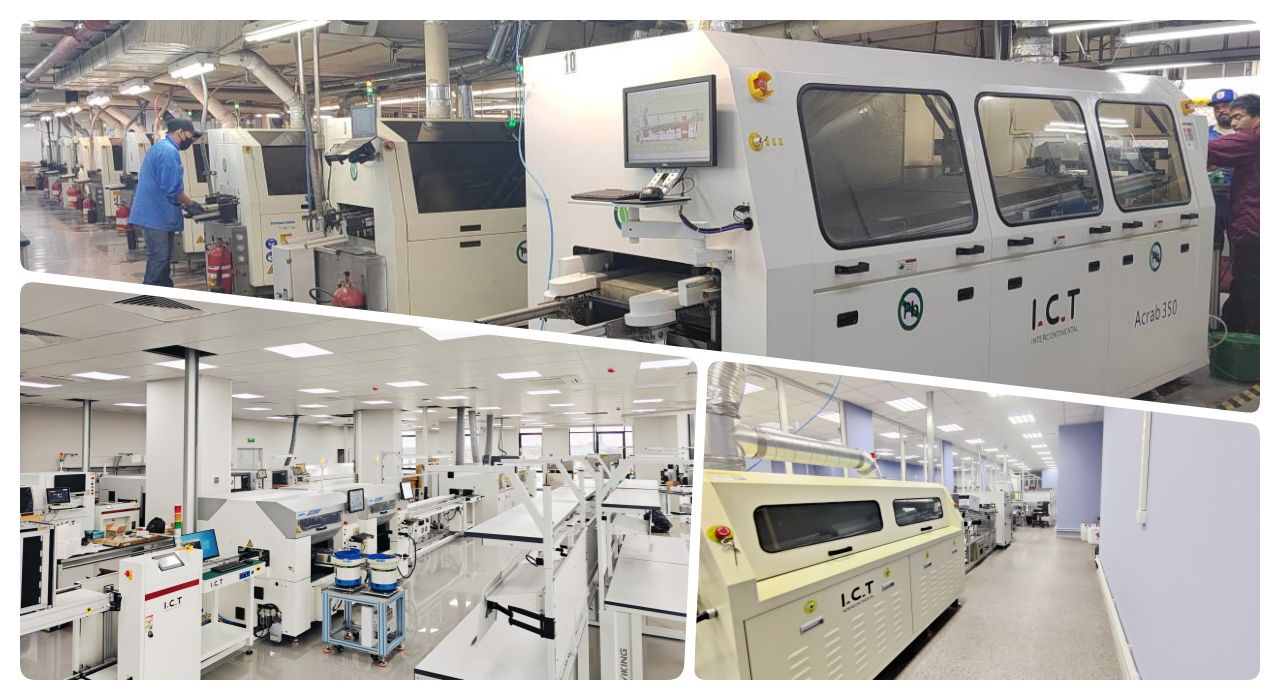

إن معدات اللحام الموجية THT الخالية من الرصاص من سلسلة ICT W هي الآلة الأساسية في كل خط إنتاج DIP وخط تجميع THT. بعد سنوات من اختبار السوق، فإنه يوفر أداء تسخين ممتاز وتحكم دقيق في درجة الحرارة للسيارات والاتصالات والأجهزة الإلكترونية الاستهلاكية. يعمل التصميم الموفر للطاقة على تقليل الطاقة إلى 7 كيلو وات فقط أثناء التشغيل العادي - وهي ميزة حقيقية عندما يبحث العملاء عن سعر تنافسي لآلة اللحام الموجي. فوهة كورودا اليابانية، تسخين التدفق الأفقي، الحماية من درجة الحرارة الزائدة من طرف ثالث وشهادة CE تجعل معدات اللحام الموجية THT هذه الاختيار الموثوق به لأكثر من 1600 عميل حول العالم.
| ميزة
تستخدم معدات اللحام الموجية THT فوهة Kuroda Seiko اليابانية الشهيرة مع منطقة رذاذ قابلة للتعديل. التحكم الرقمي في التدفق، الفلتر الهرمي والصمام المستقر يحافظان على تجانس الرش لفترة طويلة، مما يوفر التدفق بشكل كبير في خط إنتاج DIP ويمنح العملاء ميزة أفضل في سعر ماكينة اللحام الموجي.
توفر الحماية من درجة الحرارة الزائدة من طرف ثالث بالإضافة إلى التحكم المستقل PLC+PID طبقات أمان متعددة. تعمل وظيفة المراقبة والتوقف في حالات الطوارئ في الوقت الفعلي على حماية المشغلين والآلات في خط تجميع THT المزدحم.
تصميم إنحسر أفقي يجعل كل منطقة تسخين مستقلة. يوفر مسار الهواء الساخن المغلق ولوحة المقوم درجة حرارة متساوية عبر آلة لحام الموجة بأكملها PCB. فقط 15 دقيقة من الإحماء وطاقة تشغيل عادية تبلغ 7 كيلو وات تجعل من معدات اللحام الموجية THT هذه الخيار الأكثر توفيرًا للطاقة لخط إنتاج DIP الحديث.
| قائمة معدات خط DIP
| نموذج | W4 | W3 | W2 |
| البعد:(مم) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| الوزن (كجم) | 1500 كجم تقريبًا | حوالي 1200 كجم | 790 كجم تقريبًا |
| مزود الطاقة | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز |
| قوة بدء التشغيل | 32 كيلو واط | 24 كيلو واط | 16 كيلو واط |
| قوة التشغيل | 12 كيلو واط | 9 كيلو واط | 7 كيلو واط |
| نظام التحكم | PLC | ||
| نظام الرش | |||
| طريقة الإرسال | محرك الخطوة | ||
| رش الضغط | 0.25 ميجا باسكال - 0.4 ميجا باسكال | ||
| تدفق لوكس | 10-100 مل/دقيقة | ||
| قطر العادم | Φ200mm | ||
| سعة العادم | 25 م 3 / دقيقة | ||
| نظام التسخين | |||
| وضع التسخين | الهواء الساخن | ||
| وضع التحكم | معرف المنتج + SSR | ||
| منطقة التسخين | 4 | 3 | 2 |
| طول التسخين | 1800 ملم | 1600 ملم | 1200 ملم |
| درجة حرارة التسخين المسبق. | (درجة حرارة الغرفة) -250 درجة مئوية | ||
| وقت الاحماء (دقيقة) | 15 دقيقة تقريبًا (ضبط 150 درجة مئوية) | ||
| نظام الناقل | |||
| حجم ثنائي الفينيل متعدد الكلور: الطول × العرض (مم) | الحد الأدنى: 80 × 60 مم؛ الحد الأقصى: 400 × 300 مم | ||
| سرعة النقل | 0-2000 (مم/دقيقة) | ||
| ارتفاع الناقل | 750+/-20 (مم) | ||
| إصبع | مخلب هوك مزدوج (قياسي) | ||
| التحكم في عرض الناقل | يدويا | ||
| زاوية الناقل | 4 ~ 7 درجة | ||
| نظام اللحام | |||
| أسلوب وعاء اللحام | محرك ميكانيكي | ||
| مادة وعاء اللحام | تيتانيوم كامل (قياسي FT) | ||
| درجة حرارة وعاء اللحام | 300 درجة مئوية | ||
| سعة وعاء اللحام | خالية من الرصاص 350 كجم | خالية من الرصاص 300 كجم | خالية من الرصاص 250 كجم |
| آخر | |||
| نظام تنظيف الاصبع | فرشاة | ||
| قائمة معدات خط DIP
يقدم خط إنتاج DIP الخاص بنا أدوات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط DIP الآلي بالكامل على خط إدخال DIP لوضع المكونات بدقة، ومحمل موجة لدخول ثنائي الفينيل متعدد الكلور بسلاسة، ومفرغ موجة للخروج الآمن، وخط حزام تجميع للفحوصات النهائية. يضمن خط إنتاج PCB DIP عالي الجودة التشغيل المستقر، وإدخال THT الموثوق به، والتجميع الفعال من حيث التكلفة، مما يلبي احتياجات الصناعة المتنوعة. بفضل التصميمات المعيارية والدعم العالمي من تكنولوجيا المعلومات والاتصالات، فإنه يعزز الإنتاجية للمهام التي يتم تنفيذها عبر الفتحات.
| اسم المنتج | الغرض في خط DIP |
|---|---|
يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. | |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
اختبار تكنولوجيا المعلومات والاتصالات | اختبارات الأداء الكهربائي والاتصال لثنائي الفينيل متعدد الكلور المجمعة. |
ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء
ذهب مهندسو تكنولوجيا المعلومات والاتصالات إلى أوروغواي لتركيب وتشغيل معدات اللحام الموجي THT من سلسلة W لشركة مصنعة للعدادات الذكية. يدير العميل خط إنتاج DIP كبير الحجم ويحتاج إلى لحام مستقر وخالي من الرصاص لآلة لحام الموجات المعقدة PCB. بعد أن أكمل فريقنا الإعداد وتدريب المشغلين، وصلت الماكينة إلى السرعة الكاملة مع طاقة تشغيل تبلغ 7 كيلو وات فقط وجودة وصلة مثالية. شارك العميل مقطع فيديو يوضح تشغيل معدات اللحام الموجية THT بسلاسة في خط تجميع THT، مشيدًا بتكلفة الطاقة المنخفضة وسهولة الصيانة والدعم الممتاز لما بعد البيع. أصبح مشروع العدادات الذكية في أوروغواي مرجعًا ناجحًا للعديد من خطوط DIP في أمريكا اللاتينية.
| خدمات الخبراء والتدريب
توفر تكنولوجيا المعلومات والاتصالات الدعم الكامل لمعدات اللحام بموجة THT وخط إنتاج DIP الكامل. بدءًا من تخطيط التخطيط والتركيب وحتى تدريب المشغلين وقطع الغيار مدى الحياة، يحافظ فريقنا العالمي على تشغيل خط تجميع THT الخاص بك بأعلى كفاءة.
| مدح العملاء
يقول العملاء إن معدات اللحام الموجية THT الخاصة بنا تقدم أفضل نسبة سعر إلى أداء لآلة اللحام الموجية. إنهم يحبون تكلفة الطاقة المنخفضة وجودة اللحام المستقرة والاستجابة السريعة لما بعد البيع والتعبئة القوية للتسليم في الخارج.
| شهادات الجودة
تحمل معدات اللحام الموجي ICT THT شهادات CE، وCCC، وUL، وRoHS، وISO9001 بالإضافة إلى براءات اختراع متعددة، وتفي تمامًا بالمعايير العالمية لخطوط إنتاج DIP الآمنة.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير حلول متكاملة لخطوط إنتاج SMT وDIP مع أكثر من 25 عامًا من الخبرة. مصنعنا الذي تبلغ مساحته 12000 متر مربع في Dongguan يضم 89 موظفًا و20 مهندسًا. نقوم بتصميم وتصنيع كل شيء داخليًا، ونخدم أكثر من 1600 عميل في 72 دولة. نظام الجودة الصارم والنمو السريع يجعلنا شريكًا موثوقًا به لمعدات اللحام الموجية THT في جميع أنحاء العالم.
