اكس-7100
I.C.T
X-ray inspection machine
| الكمية: | |
|---|---|
| ICT X-7100 آلة الفحص بالأشعة السينية PCB
ICT X-7100 عبارة عن آلة فحص بالأشعة السينية SMT PCB متقدمة غير متصلة بالإنترنت، مصممة لإجراء فحوصات داخلية مفصلة في تصنيع الإلكترونيات. إنه يتفوق في اكتشاف المشكلات مثل فقاعات الهواء والفراغات والدوائر القصيرة والدوائر المفتوحة واللحام المفقود والشقوق في المكونات. بفضل ميزات مثل برمجة CNC للكشف التلقائي وواجهة التنقل المرئية، فإنها تبسط العملية للمشغلين. تدعم آلة الفحص بالأشعة السينية PCB هذه العديد من التطبيقات، بدءًا من SMT وBGA وحتى بطاريات الليثيوم وقطع غيار السيارات. تضمن اللوحة المسطحة الرقمية عالية الدقة وأنبوب الأشعة السينية المستقر الحصول على صور واضحة، في حين أن شهادات السلامة مثل EU CE وISO تجعلها موثوقة. فهو مثالي لمراقبة الجودة، فهو يساعد الشركات المصنعة على تقليل العيوب وتحسين موثوقية المنتج بطريقة سهلة الاستخدام.
| ميزة

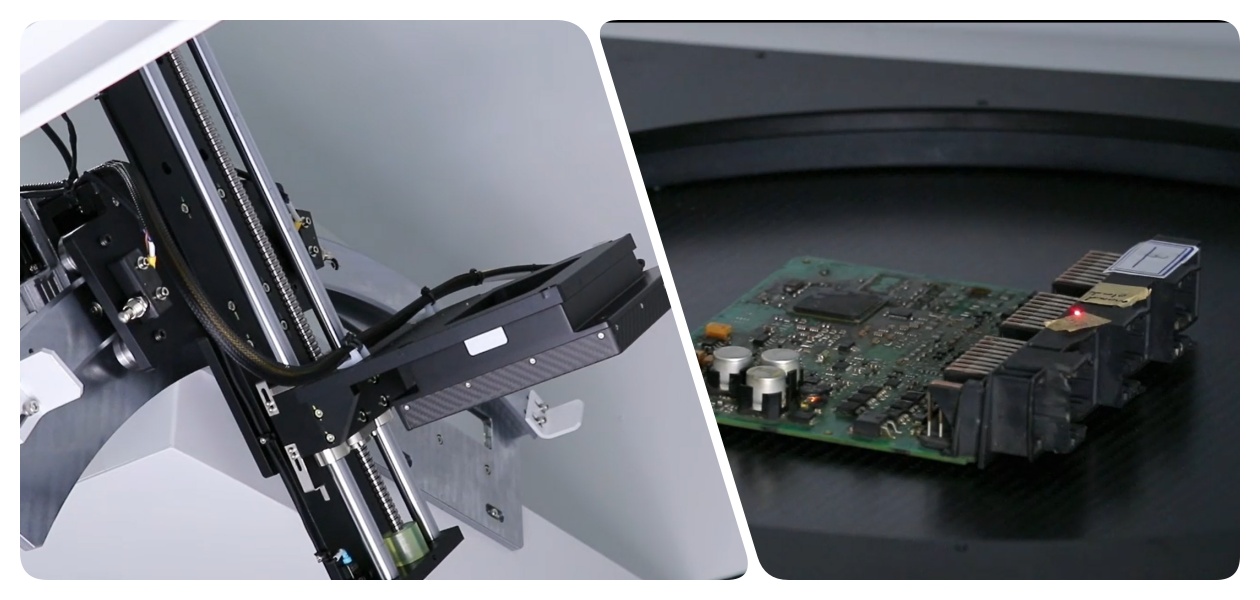

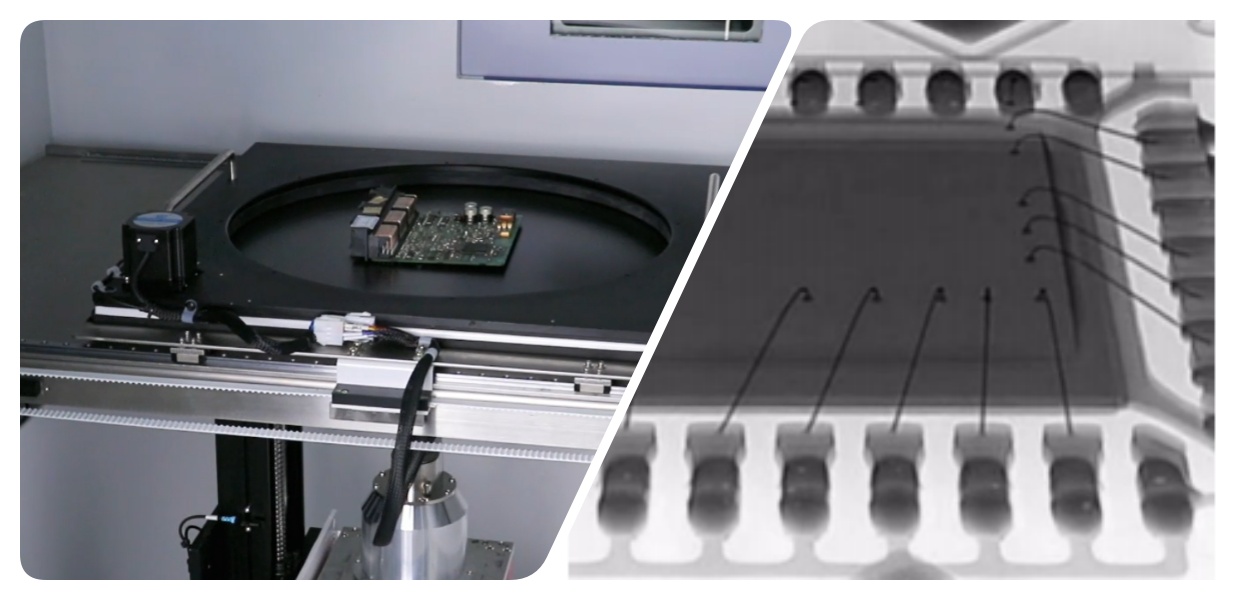

تستخدم آلة الفحص بالأشعة السينية ICT X-7100 PCB كاشف لوحة مسطحة رقمي عالي الدقة بدقة 1536 × 1536 بكسل، مما يوفر صورًا واضحة للكشف الدقيق عن العيوب. تلتقط هذه الميزة التصحيحات في الوقت الفعلي وتوفر أوضاع مكاسب متعددة لتحسين الرؤية. يساعد في تحديد المشكلات الصغيرة مثل عيوب كرة اللحام أو مشكلات ربط الأسلاك في أشباه الموصلات. بفضل أجهزة استشعار التبريد ودرجة الحرارة السلبية، فإنه يحافظ على أداء ثابت خلال الجلسات الطويلة. وهذا يجعل آلة الفحص بأشعة X ضرورية للصناعات التي تحتاج إلى مشاهدات داخلية دقيقة، مما يضمن أخطاء أقل في الإنتاج.
تسمح برمجة CNC في جهاز الفحص بأشعة X-ray ثنائي الفينيل متعدد الكلور بالمسح التلقائي لمواضع العينات المتعددة دون إدخال يدوي. وهو يدعم وظائف المصفوفة للعينات ذات المسافات الثابتة، مما يؤدي إلى تسريع عمليات الفحص في الإعدادات ذات الحجم الكبير. يمكن للمشغلين ضبط البرامج بسهولة عن طريق النقر بالماوس، مما يقلل الوقت والأخطاء. نظام مضاد للتصادم يحمي الجهاز أثناء الحركة. تعتبر آلة الفحص بالأشعة السينية SMT PCB غير المتصلة بالإنترنت مثالية لاختبار الدُفعات في خطوط SMT، مما يعزز الكفاءة والتكرار.
تقوم أدوات القياس ذات المفتاح الواحد في X-7100 بحساب حجم الفقاعة ومعدل الفراغ وارتفاع اللحام بسرعة. يساعد هذا في فحص الجودة لمفاصل اللحام في مجموعات PCBA. تعمل ميزة محاكاة الألوان على تحسين مراقبة الصورة من أجل تحليل أفضل. مجهزة بعصا التحكم لإجراء تعديلات دقيقة، مما يضمن الحصول على نتائج دقيقة. باعتبارها آلة فحص بأشعة X-ray متعددة الاستخدامات لثنائي الفينيل متعدد الكلور، فإنها تنطبق على مواد مختلفة مثل السيراميك والبلاستيك، مما يساعد في منع العيوب.
| مواصفة
| غرض | نموذج | تكنولوجيا المعلومات والاتصالات X-7100 |
| أنبوب الأشعة السينية | يكتب | أنبوب مغلق |
| الجهد االكهربى | 90 كيلو فولت | |
| التيار الكهربائي | 200uA | |
| القرار المكاني | 5μm | |
| لوحة مسطحة | طريقة التقاط الصورة | التصوير الرقمي المسطح |
| دقة التصوير | 85 ميكرومتر | |
| تحويل A/D قيمة الكثافة الكمية | 16 بت (65536) | |
| دقة | 1280*1024 بكسل | |
| معدل الإطار الاستحواذ | 30 إطارًا في الثانية | |
| نظام | التكبير | 200x |
| نظام التشغيل | ويندوز 10 | |
| قوة | تيار متردد 110-220 فولت، 50-60 هرتز، 1200 وات | |
| اختبار السلامة من الإشعاع | <1 USV/H | |
| بناء | الأعلى. حجم التحميل | 540 مم * 540 مم |
| الأعلى. منطقة التفتيش | 510 ملم * 510 ملم | |
| الأعلى. تحميل الوزن | ≥10 كجم | |
| زاوية دوران المنصة | 60 درجة | |
| البعد | 1100*1360*1750 مللي متر | |
| وزن | 950 كجم | |
| حركة المنصة | آلي / يدوي |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة لتكنولوجيا المعلومات والاتصالات بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| فيديو نجاح العملاء
في الفيديو الخاص بنا، نعرض آلة الفحص بالأشعة السينية ICT X-7100 PCB أثناء العمل في مصنع الإلكترونيات الخاص بالعميل. يبدأ الفيديو بنظرة عامة على مظهره الخارجي الأنيق ووظائفه الرئيسية مثل التحكم في عصا التحكم وواجهة البرمجة. في الداخل، يكشف عن أنبوب الأشعة السينية عالي الدقة من هاماماتسو وكاشف اللوحة المسطحة الرقمي. أثناء التشغيل، تقوم الآلة بمسح عينات PCBA، والكشف عن فقاعات BGA وكرات اللحام في الوقت الحقيقي. يوضح المهندسون وضع الدفعة التلقائي على بطاريات الليثيوم وأحزمة الأسلاك، مع تسليط الضوء على قياسات سريعة للفراغات والإمالة حتى 60 درجة. ساعد هذا الإعداد العميل على تحسين اكتشاف العيوب بنسبة 30%، مما يضمن جودة أعلى في خط إنتاج SMT الخاص به. يسلط الفيديو الضوء على كيفية دمج جهاز الفحص بالأشعة السينية SMT PCB غير المتصل بالإنترنت بسلاسة في سير العمل للحصول على نتائج موثوقة.
| دعم الخدمة والتدريب
تقدم تكنولوجيا المعلومات والاتصالات خدمات شاملة وتدريبًا لآلة الفحص بالأشعة السينية لثنائي الفينيل متعدد الكلور. يوفر فريقنا التركيب في الموقع، والصيانة الدورية، والدعم الفني السريع للحفاظ على تشغيل المعدات الخاصة بك بسلاسة. تغطي برامج التدريب بروتوكولات التشغيل الأساسية والبرمجة والسلامة، المصممة خصيصًا للمشغلين بتعليمات بسيطة. نقوم أيضًا بتضمين نصائح لتحسين العملية لتعزيز كفاءة الإنتاج لديك. مع مراكز الخدمة العالمية، نضمن أوقات الاستجابة السريعة وتوافر قطع الغيار. يساعد هذا الدعم العملاء على زيادة إمكانات الماكينة إلى الحد الأقصى دون توقف.
| ماذا يقول العملاء
يشيد عملاؤنا بمهندسي تكنولوجيا المعلومات والاتصالات لمهاراتهم في الإعداد واستكشاف الأخطاء وإصلاحها. إنهم يحبون آلة الفحص بالأشعة السينية PCB لاكتشافاتها الدقيقة وسهولة استخدامها. يسلط الكثيرون الضوء على عبواتنا الآمنة والشحن السريع الذي يمنع الضرر. تعمل الاستجابات السريعة على الاستفسارات على حل المشكلات على الفور وبناء الثقة. بشكل عام، قام العملاء بتقييمنا بدرجة عالية فيما يتعلق بالمعدات والخدمات الموثوقة.
| الشهادات والمعايير
تحمل تكنولوجيا المعلومات والاتصالات شهادات رئيسية مثل CE وRoHS وISO9001 والعديد من براءات الاختراع. وهذا يضمن أن جهاز فحص PCB بأشعة X-ray الخاص بنا يلبي معايير السلامة والجودة الدولية. تؤكد CE الامتثال للوائح الاتحاد الأوروبي المتعلقة بالصحة والبيئة. يضمن RoHS عدم وجود مواد ضارة. يعكس ISO9001 نظام إدارة الجودة القوي لدينا. تحمي براءات الاختراع الميزات المبتكرة مثل أدوات قياس الفقاعات. وهذا يجعل منتجاتنا يمكن الاعتماد عليها في جميع أنحاء العالم.
| نبذة عن شركة تكنولوجيا المعلومات والاتصالات ومصنعنا
ICT هي شركة رائدة في مجال توفير البحث والتطوير والإنتاج الداخلي، وتوظف أكثر من 89 موظفًا في منشأة تبلغ مساحتها 12000 متر مربع. لقد حققنا نموًا سريعًا منذ عام 2012، ونخدم أكثر من 1600 عميل في 72 دولة. تتبع مصانعنا عمليات اختبار صارمة وأنظمة إدارة الجودة لضمان معايير عالية. نحن نقدم حلول SMT كاملة، بدءًا من التخطيط وحتى التحسين، مما يساعد العملاء على بناء خطوط تصنيع فعالة على مستوى العالم.
