ICT-P6
I.C.T
| الكمية: | |
|---|---|

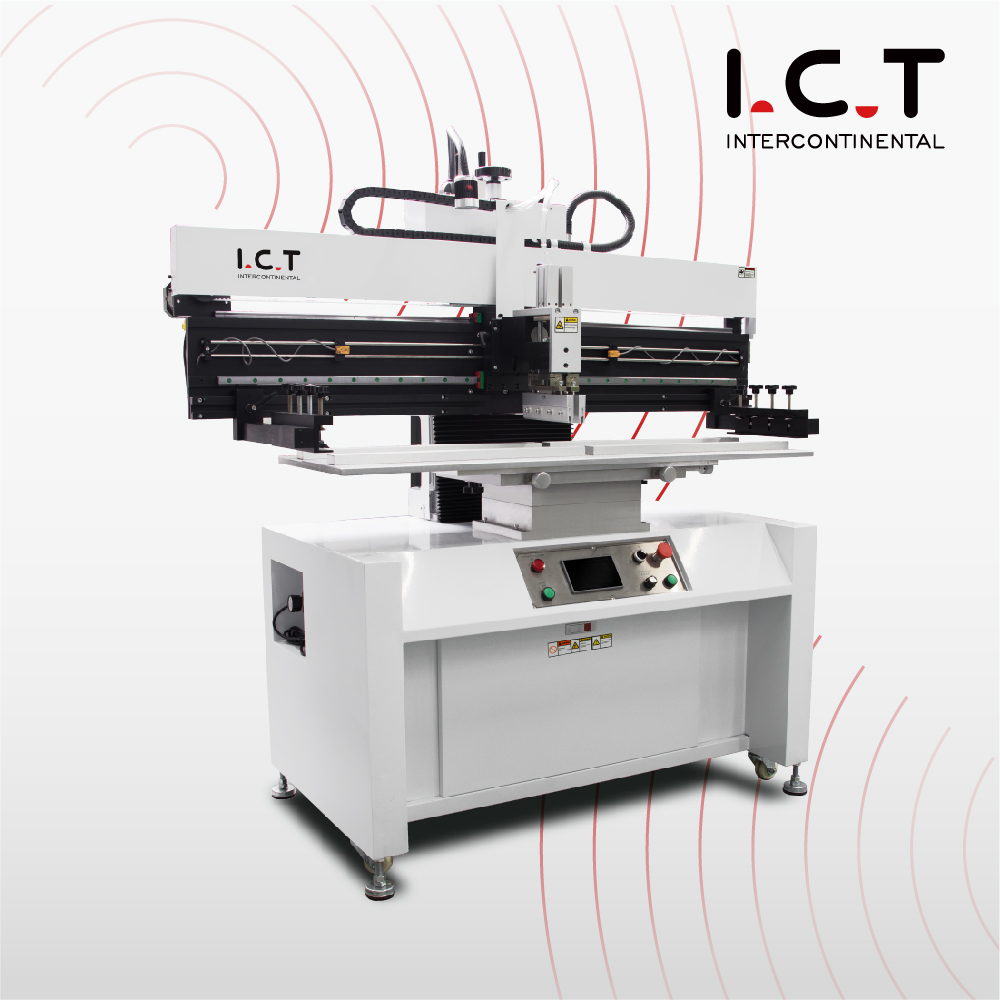

| طابعة لصق لحام أوتوماتيكية عالية الدقة لخطوط SMT المتوسطة
من مصنع آلة طابعة SMT Stencil، تحتل طابعة لصق اللحام الأوتوماتيكية المرتبة الأولى في خطوط SMT متوسطة الحجم. تحافظ مسارات التوجيه الخطية TBI التايوانية ومحرك SANYO السائر على الحركة بدقة للصق ± 0.05 مم على لوحات مقاس 600 مم. يمكن ضبط ضغط الشفرة وسرعة الطباعة، كما يتيح مقياس الضغط الدقيق وشاشة التحكم في السرعة للمشغلين طلب طبقات مثالية. نظام الممسحة المعلقة يجعل الطباعة أكثر توازنًا بدون وجود جسور للآلات الغرينية. مقعد عالمي معياري، وضع تحويل ذكي، تحويل سهل مع جهاز محاذاة للوحة PCB والإطار. يعمل مع لوحات PCB أحادية الجانب ومزدوجة الجوانب. يمكن تعديل أذرع إطار الاستنسل لتناسب أحجام مختلفة تتراوح من 370470 مم إلى 1050650 مم. الطباعة التلقائية؛ جودة طباعة مستقرة وفعالة. دورة <10 ثانية وقوة 200 واط تجعل طابعة Smt شبه الأوتوماتيكية Pcb مثالية للإلكترونيات الاستهلاكية أو خطوط SMT للسيارات.
| ميزة
يجب أن يكون الدبوس وكتلة الدعم مناسبين لثنائي الفينيل متعدد الكلور أحادي الجانب ومزدوج الجوانب، ويجب أن يكون الدبوس ذو الحجم المختلف مناسبًا لفتحات ثنائي الفينيل متعدد الكلور المختلفة. عملية بسيطة، وتحديد المواقع دقيق، والوضع الثابت مرن وقابل للتعديل. تضمن سكة التوجيه الدقيقة لمحرك متدرج مستورد من تايوان الثبات، ويمكن رفع نظام الممسحة عن طريق التحويل اليدوي لإضافة معجون اللحام وعملية التنظيف، والحد من التعديل المرن للمستشعر لتقليل سفر النقل. وهذا يساعد طابعة لصق اللحام شبه الأوتوماتيكية على تثبيت أحزمة SMEMA في خطوط تجميع ثنائي الفينيل متعدد الكلور وتحافظ على ثبات الألواح مقاس 0.2-6 مم من أجل لصق نظيف للآلات النهائية.
هيكل ممسحة الاتصال المباشر. يتم التحكم في الممسحة بشكل مستقل بواسطة أسطوانتين عاليتي الدقة لضمان ضغط دقيق ومستقر. تضمن قضبان تحديد المواقع ذات الشريحة المزدوجة دقة واستقرار الممسحة. تشغيل شاشة اللمس. واجهة MMI باللغة الإنجليزية الودية، ووظيفة التدريس والملاحة. وضع التشغيل: يدوي، نصف أوتوماتيكي، وكامل تلقائي. تعتمد أجزاء التحكم الأساسية علامات تجارية مستوردة عالية الجودة (Omron، Leuze، SMC، Delta، Samkoon) لضمان استقرار الطابعة وقابليتها للتشغيل. طباعة تلقائية، جودة طباعة مستقرة وفعالة. يتيح ذلك لطابعة SMT Stencil شبه التلقائية توفير منصات مثالية لتركيب الرقائق في خطوط تجميع PCB مع الحد الأدنى من إعادة العمل.
| مواصفة
| نموذج | ص3 | ص6 | ص12 | ص15 |
| دقة | +/- 0.05 ملم | +/- 0.05 ملم | +/- 0.05 ملم | +/- 0.05 ملم |
| حجم ثنائي الفينيل متعدد الكلور | 300 × 350 مم | 600 × 350 ملم | 1200 × 350 ملم | 1500 × 350 ملم |
| حجم المنصة | 320 × 400 ملم | 700 × 400 ملم | 1350 × 400 ملم | 1650 × 400 ملم |
| حجم الاستنسل (مم) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| سمك ثنائي الفينيل متعدد الكلور | 0.2 - 6 ملم | 0.2 - 6 ملم | 0.2 - 6 ملم | 0.2 - 6 ملم |
| تحديد المواقع الاستنسل | يدوي | يدوي | يدوي | يدوي |
| وقت الدورة | < 10 ثانية. | < 10 ثانية. | < 12 ثانية. | < 12 ثانية. |
| استهلاك الطاقة | 200 واط | 200 واط | 220 واط | 220 واط |
| مزود الطاقة | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز | 1 - الرقم الهيدروجيني، 220 فولت تيار متردد 50/60 هرتز |
| ضغط الهواء | 4.5-6 كجم/سم3 | 4.5-6 كجم/سم3 | 4.5-6 كجم/سم3 | 4.5-6 كجم/سم3 |
| سرعة الممسحة | 0-200 ملم/ثانية | 0-1200 ملم/ثانية | 0-200 ملم/ثانية | 0-200 ملم/ثانية |
| البعد | 850x750x1650 ملم | 1050x750x1650 ملم | 1660x750x1650 ملم | 2100x750x1650 ملم |
| وزن | 280 كجم | 300 كجم | 356 كجم | 430 كجم |
| طول الممسحة | 250 ملم | 250 ملم | 250 ملم | 250 ملم |
| ارتفاع المنصة | 950mm | 950mm | 950mm | 950mm |
| الخيار: يمكن تخصيص الحجم الخاص | ||||
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة لتكنولوجيا المعلومات والاتصالات بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة AOI | يتفقد وصلات اللحام وعيوب التنسيب. |
| آلة SPI | التحقق من ارتفاع معجون اللحام وجودته. |
يفحص سلامة وصلة اللحام الداخلية ويكتشف العيوب المخفية. | |
| آلة تنظيف SMT | يستخدم لتنظيف ثنائي الفينيل متعدد الكلور والاستنسل والتركيبات والفوهات وما إلى ذلك. |
| آلة قطع ثنائي الفينيل متعدد الكلور | قطع PCBA إلى المنتج النهائي |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج: آلة وضع العلامات بالليزر / أداة تركيب الملصقات / طابعة نافثة للحبر |
| دراسة حالة نجاح العملاء – مصنع LED بالمملكة العربية السعودية
اشترى عميل سعودي خط SMT كامل الحجم متوسط الحجم من ICT مزودًا بطابعة لصق اللحام الأوتوماتيكية، وآلة لصق JUKI RS-1R وفرن إعادة التدفق L8 للوحات التحكم. سافر مهندسونا إلى الرياض، وقاموا بربط الطابعة بنواقل SMEMA، وقاموا بمعايرة العجينة للألواح مقاس 600 × 350 مم، وقدموا سبعة أيام من التدريب المتعمق على موازنة الخطوط والصيانة اليومية. وصل خط تجميع ثنائي الفينيل متعدد الكلور بأقصى سرعة في التحول التالي مع عدم وجود أي عيوب في اللصق. أشاد العميل بمهارة الإرساء الدولية والصناديق الخالية من الأضرار والتدريب العملي الذي أدى إلى إطلاق خط إنتاج SMT بالكامل في وقت قياسي.
| الخدمة العالمية ودعم التدريب
توفر تكنولوجيا المعلومات والاتصالات خطوط إنتاج SMT كاملة: رسومات SMEMA مجانية، وفيديو قبول المصنع لمدة 48 ساعة، وتكامل الحزام في الموقع، ومعسكر تدريبي للمشغل لمدة 7-10 أيام، ومجموعة قطع غيار لمدة عام، وتشخيصات عن بعد غير محدودة عبر الكاميرا أو الدردشة ومراجعات الإنتاجية ربع السنوية. يدعم مهندسونا العشرون 72 دولة من خلال الاستجابة الأولى على مدار 4 ساعات وخط ساخن للطوارئ على مدار الساعة طوال أيام الأسبوع. تُكمل كل طابعة معجون لحام أوتوماتيكي عملية النسخ والفحص الكاملة لمدة 48 ساعة في منشأة ISO9001 التي تبلغ مساحتها 12000 متر مربع. يحصل المستخدمون على خطوط تجميع متوازنة لثنائي الفينيل متعدد الكلور وعائد استثمار سريع وشركاء ينمون معًا.
| مراجعات العملاء
أكثر من 1600 خط SMT في 72 دولة تعمل على معدات تكنولوجيا المعلومات والاتصالات. إنهم يحبون التخطيطات المخصصة للمساحة الأرضية المحدودة، والصناديق القوية التي تتحمل الشحن عبر المحيطات، والفصول الدراسية لمدة أسبوع والتي تحول العمال الجدد إلى خبراء، والإصلاحات عن بعد لمدة ساعة واحدة التي تزيل توقف الخطوط وعمليات التدقيق المنتظمة التي ترفع الإنتاجية بنسبة 18%. تستمر المصانع في إضافة الآلات لأن دعم الخط الإجمالي يعني ارتفاع إنتاجية التمريرة الأولى وتكلفة أقل وصداقة حقيقية طويلة الأمد.
| الشهادات والمعايير
تحمل جميع وحدات طابعة لصق اللحام الأوتوماتيكية شهادات CE وRoHS وISO9001:2015 وبراءات اختراع متعددة. تتوافق اختبارات توافق الناقل والفحوصات بنسبة 100% مع معايير الاتحاد الأوروبي والولايات المتحدة والعالمية لخطوط تجميع ثنائي الفينيل متعدد الكلور. أثبتت هذه العناصر الاستخدام الآمن للمعجون، وعدم وجود EMI للأجهزة المجاورة، والإرساء الصلب والتشغيل الأخضر - ثقة كاملة من اللوحة الأولى.
| نبذة عن شركة تكنولوجيا المعلومات والاتصالات ومصنعنا
منذ عام 2012، تدير شركة ICT حرمًا جامعيًا بمساحة 12000 مترًا مربعًا في دونغقوان ويضم 89 موظفًا و20 مهندسًا. نقوم بتصميم وتصنيع واعتماد كل شيء بموجب ISO9001 الصارم. يختارنا أكثر من 1600 عميل في 72 دولة للحصول على أسعار تنافسية وتسليم قطع الغيار طوال الليل وتحديثات البرامج مدى الحياة. تقدم ثمانية مكاتب خارجية بالإضافة إلى المستودعات المحلية مساعدة الخبراء خلال 48 ساعة في أي مكان.
