ما هو آلة الاختيار والمكان؟

تعد آلة الالتقاط والوضع قطعة أساسية من المعدات في صناعة تصنيع الإلكترونيات، خاصة بالنسبة لتقنية Surface Mount Technology (SMT). فهو يقوم بأتمتة عملية وضع المكونات الإلكترونية على لوحات الدوائر المطبوعة (PCBs) بسرعة ودقة عالية، مما يجعله لا غنى عنه في خطوط تجميع ثنائي الفينيل متعدد الكلور الحديثة. دعونا نتعمق أكثر في فهم ماهية آلة الالتقاط والوضع، وكيف تعمل، ودورها المهم في تجميع SMT.

SMT اختيار ووضع آلة تعريف

آلة الالتقاط والوضع SMT عبارة عن جهاز آلي مصمم لالتقاط المكونات الإلكترونية تلقائيًا من وحدات التغذية أو البكرات ووضعها على PCB بدقة متناهية. تم تصميم هذه الآلات خصيصًا لتقنية التثبيت على السطح (SMT)، والتي تتضمن تركيب مكونات صغيرة مباشرة على سطح PCB. تُستخدم آلات الالتقاط والوضع SMT على نطاق واسع في تصنيع الإلكترونيات بكميات كبيرة نظرًا لكفاءتها وسرعتها وقدرتها على التعامل مع المكونات المختلفة.

تتضمن عملية تجميع ثنائي الفينيل متعدد الكلور وضع آلاف المكونات الصغيرة ، مثل المقاومات ، والمكثفات ، والدوائر المتكاملة (ICS) ، والأجهزة الصغيرة الأخرى ، على ثنائي الفينيل متعدد الكلور. يقوم جهاز Pick and Place لـ SMT بتبسيط هذه العملية باستخدام فوهات الشفط لالتقاط كل مكون ووضعه على وجه التحديد على اللوحة.

كيف تعمل

تتبع عملية الالتقاط والوضع عدة خطوات رئيسية لضمان تركيب المكونات بشكل دقيق وفعال:

1. تحديد موضع ثنائي الفينيل متعدد الكلور - يتم تحميل ثنائي الفينيل متعدد الكلور تلقائيًا على الناقل ويتم تثبيته في مكانه.

2. تغذية المكونات - تقوم وحدات التغذية بتزويد المكونات من الأشرطة أو الصواني أو الأنابيب إلى منطقة الالتقاط.

3. محاذاة الرؤية - تقوم الكاميرات بفحص وتصحيح موضع/اتجاه كل مكون.

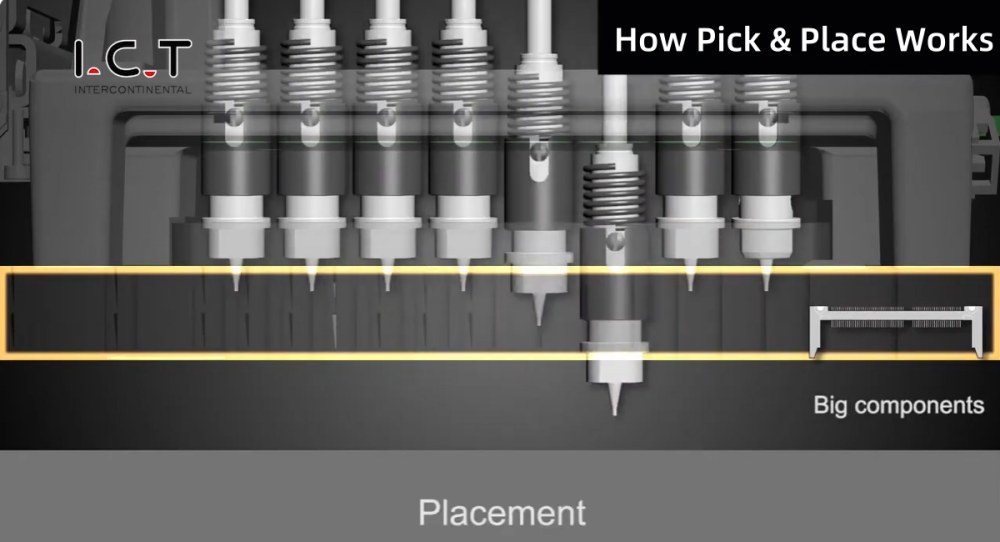

4. الانتقاء والوضع - تلتقط الفوهة المكون باستخدام الشفط الفراغي وتضعه على PCB.

5. النقل إلى إعادة التدفق - ينتقل PCB المجمع إلى فرن إعادة التدفق للحام.

التكنولوجيا وراء انتقاء و place machine

التكنولوجيا وراء آلة الاختيار والمكان هي مزيج من الروبوتات ، والتحكم في الكمبيوتر ، وأنظمة الرؤية ، وخوارزميات البرمجيات المتقدمة. تستخدم هذه الآلات سلسلة من محركات السائر ، ومحركات المؤازرة ، وفوهات الفراغ لالتقاط المكونات من المغذيات ، ومواءمةها باستخدام أنظمة الرؤية ، ووضعها بدقة على PCB.

تشمل العناصر الأساسية للتكنولوجيا:

• فوهات شفط الفراغ : تلتقط هذه الفتحات المكونات الإلكترونية باستخدام الشفط. تتوفر أحجام فوهة مختلفة للتعامل مع مكونات الأشكال والأحجام المختلفة.

• نظام XY Gantry : يتحكم هذا النظام في حركة الفوهات في الاتجاهات X (الأفقية) و Y (رأسية) ، مما يتيح وضعًا دقيقًا على PCB.

• أنظمة الرؤية : تتيح الكاميرات وأجهزة الاستشعار عالية الدقة الجهاز من اكتشاف اتجاه المكون وحجمه وموضعه ، مما يضمن وضعًا دقيقًا على اللوحة.

• برنامج التحكم : يتحكم البرنامج في عمليات الجهاز ، مثل اختيار المكون ، وإحداثيات الموضع ، وإعدادات السرعة ، وضمان تجميع سلس وفعال.

المكونات الأساسية لآلة الالتقاط والوضع

SMT المغذية

تعتبر وحدة التغذية SMT جزءًا لا يتجزأ من آلة الالتقاط والوضع. فهو يحمل بكرات أو شرائح المكونات الإلكترونية ويقدمها للآلة بطريقة منظمة ومنظمة. يتمثل دور وحدة التغذية في توفير المكونات لآلة الالتقاط والوضع المثبتة على السطح بكفاءة، مما يسمح بالتجميع المستمر وغير المنقطع.

هناك أنواع مختلفة من مغذيات SMT، بما في ذلك مغذيات الأشرطة، ومغذيات العصا، ومغذيات الصواني، كل منها مصمم للتعامل مع أنواع تعبئة مكونات معينة. تعد وحدات تغذية الأشرطة هي الأكثر استخدامًا في آلات الالتقاط والوضع SMT، لأنها تستوعب المكونات المعبأة في أشرطة أو بكرات، والتي يمكن للآلة الوصول إليها بسهولة.

SMT بكرة

بكرة SMT عبارة عن بكرة تحتوي على شريط مستمر من المكونات المستخدمة في تقنية التثبيت على السطح. يحتوي الشريط على مكونات فردية متعددة موضوعة على فترات منتظمة، مما يسهل على آلة الالتقاط والوضع الوصول إلى المكونات والتقاطها. تأتي البكرات بأحجام مختلفة، اعتمادًا على نوع المكون وعدد المكونات لكل بكرة.

يضمن الجمع بين مغذيات وبكرات SMT أن تعمل ماكينة الالتقاط والوضع بكفاءة، مع الحد الأدنى من وقت التوقف عن العمل، حيث يتم توفير المكونات بشكل مستمر إلى الماكينة طوال عملية التجميع.

نظام التخزين الذكي للآلة والاختيار

يعد نظام التخزين الذكي ميزة متقدمة موجودة في آلات الالتقاط والوضع الحديثة التي تضمن التنظيم الفعال واسترجاع المكونات أثناء عملية التجميع. يسمح هذا النظام بتخزين المكونات بشكل منهجي، مما يقلل من وقت الإعداد ويضمن أن آلة الالتقاط والوضع SMT يمكنها الوصول بسرعة إلى المكونات الضرورية.

يعمل نظام التخزين الذكي على تحسين الإنتاجية عن طريق تقليل وقت التوقف عن العمل الناتج عن المعالجة اليدوية أو البحث عن المكونات. كما أنه يتيح أيضًا إدارة مخزون المكونات تلقائيًا، مما يضمن أن آلة الالتقاط والوضع لـ SMT لديها دائمًا إمكانية الوصول إلى المكونات المطلوبة لتجميع PCB الفعال.

كيف تساعد جهاز الاختيار والمكان في تجميع ثنائي الفينيل متعدد الكلور

وضع المكون الآلي

واحدة من أهم مزايا آلة الاختيار والمكان هي قدرتها على أتمتة وضع المكونات على مركبات ثنائي الفينيل متعدد الكلور. هذه الأتمتة تسرع بشكل كبير عملية التجميع ، مما يقلل من تكاليف العمالة ووقت الإنتاج. يمكن لماكينة Mount Mount و Place Surface التعامل مع آلاف المكونات في الساعة ، مما يجعلها مثالية للتصنيع ذات الحجم العالي.

دقة عالية وسرعة

توفر آلة الالتقاط والوضع لـ SMT دقة وسرعة لا مثيل لهما، حيث تضع المكونات بدقة تقاس بالميكرومتر. تضمن أنظمة الرؤية المتقدمة والتحكم الآلي وضع كل مكون بدقة في موقعه المحدد، مما يقلل الأخطاء ويحسن جودة المنتج بشكل عام.

زيادة إنتاجية الإنتاج

من خلال أتمتة عملية وضع المكونات، تعمل آلات الالتقاط والوضع على زيادة إنتاجية الإنتاج بشكل كبير. وهذا يعني أن الشركات المصنعة يمكنها إنتاج المزيد من مركبات ثنائي الفينيل متعدد الكلور في فترة زمنية أقصر، مما يلبي متطلبات تصنيع الإلكترونيات على نطاق واسع.

تنوع المكون والتعقيد

إن آلة الالتقاط والوضع المثبتة على السطح قادرة على التعامل مع مجموعة واسعة من المكونات، بدءًا من المقاومات والمكثفات الصغيرة وحتى الدوائر المتكاملة والموصلات الأكبر حجمًا. يتيح هذا التنوع إمكانية التعامل مع تصميمات PCB المعقدة ذات أحجام وأشكال مكونات مختلفة، مما يجعلها مناسبة لمتطلبات التصنيع المتنوعة.

انخفاض خطأ الإنسان

التجميع اليدوي لثنائي الفينيل متعدد الكلور عرضة للأخطاء البشرية، مما قد يؤدي إلى عيوب وانخفاض جودة المنتج. تعمل آلة الالتقاط والوضع على التخلص من هذه الأخطاء عن طريق ضمان وضع المكونات بشكل دقيق ومتسق، مما يؤدي إلى الحصول على منتجات نهائية ذات جودة أعلى.

تحسين الجودة والاتساق

إن استخدام آلة الالتقاط والوضع لـ SMT يضمن تجميع كل PCB بنفس المستوى من الدقة والجودة. يعد هذا الاتساق ضروريًا للحفاظ على معايير عالية في تصنيع الإلكترونيات، خاصة بالنسبة للمنتجات التي تتطلب أداءً موثوقًا.

أنظمة الرؤية المتقدمة

تم تجهيز آلات الالتقاط والوضع الحديثة بأنظمة رؤية متقدمة تستخدم كاميرات عالية الدقة لفحص المكونات والتحقق من موضعها. تضمن أنظمة الرؤية هذه وضع كل مكون وتوجيهه بشكل صحيح قبل وضعه على PCB، مما يزيد من تحسين دقة التجميع.

مرونة التجميع

توفر آلة الالتقاط والوضع SMT المرونة في التعامل مع تصميمات وتخطيطات PCB المختلفة. يمكن برمجته بسهولة لاستيعاب تكوينات PCB المختلفة، مما يجعله مناسبًا لكل من النماذج الأولية وعمليات الإنتاج الضخم.

اختيار ووضع أنواع الآلات وحالات الاستخدام

طرق الإنتاج:

• مزيج عالي، حجم منخفض: تغييرات متكررة في المنتج، مغذيات مرنة، برمجة سهلة.

• حجم كبير، مزيج منخفض: موازنة الخط الأمثل وتكوين وحدة التغذية لتحقيق أقصى قدر من الإنتاجية.

هانوا SM482

< استفسار >

Juki RS-1R

< استفسار >

ياماها YRM20

< استفسار >

كيفية اختيار آلة SMT المناسبة لتجميع ثنائي الفينيل متعدد الكلور الخاص بك؟

عند اختيار آلة الالتقاط والوضع، ضع في اعتبارك ما يلي:

1. حجم الإنتاج - مطابقة سرعة التنسيب (CPH) مع الإنتاجية اليومية.

2. مزيج المكونات – تتطلب الرقائق الصغيرة مقابل الدوائر المتكاملة الكبيرة رؤوسًا مختلفة للآلات.

3. متطلبات الدقة - تحتاج درجة الدقة الدقيقة وBGA إلى رؤية عالية الدقة.

4. الميزانية وعائد الاستثمار – تحقيق التوازن بين التكلفة الأولية والإنتاجية على المدى الطويل.

5. مستوى الأتمتة – خذ بعين الاعتبار ذكاء وحدة التغذية، واتصال MES، وسرعة التحول.

التكلفة والتكلفة الإجمالية للملكية (TCO)

يمكن لآلة الالتقاط والوضع التي يتم صيانتها جيدًا أن تعمل بكفاءة لمدة 8 إلى 10 سنوات مع OEE مستقر.

تواصل مع مهندسي SMT لمساعدتك في الاختيار!!!

قائمة مراجعة الصيانة

التعليمات

س1: ما الفرق بين جهاز إطلاق الرقائق وجهاز الالتقاط والوضع المرن؟
تم تحسين أداة إطلاق الرقائق للمكونات الصغيرة عالية السرعة، بينما تتعامل الأجهزة المرنة مع أحجام وأنواع المكونات المتنوعة.

س2: ما مدى دقة آلة الالتقاط والوضع الحديثة؟
الدقة النموذجية هي ±0.05 مم مع تصحيح الرؤية المتقدم.

س 3: هل يمكن لآلة واحدة التعامل مع جميع أنواع المكونات؟
يمكن لمعظم النماذج المرنة التعامل مع شرائح 01005 للموصلات الكبيرة، لكن اللوحات المعقدة قد تتطلب أجهزة مزدوجة.

س4: ما هي دورة الصيانة؟
يوصى بالتنظيف اليومي والفحص الأسبوعي والمعايرة الشهرية للحصول على وقت تشغيل مثالي.

السؤال الخامس: هل توفر تكنولوجيا المعلومات والاتصالات خدمة وتدريبًا عالميًا؟
نعم. تقدم تكنولوجيا المعلومات والاتصالات الدعم والتدريب المحلي لما بعد البيع من خلال شبكة خدماتها العالمية.

س6: كيف يمكنني اختيار الموديل المناسب لخطي؟
اتصل بخبراء SMT لدينا للحصول على حل مخصص واقتراح تكوين مجاني.

تعتبر آلة الالتقاط والوضع أداة لا غنى عنها في عالم تصنيع الإلكترونيات، حيث توفر السرعة والدقة والكفاءة في تجميع SMT. سواء كنت تتعامل مع تصميمات PCB بسيطة أو معقدة، تضمن آلة الالتقاط والوضع لـ SMT وضع المكونات بدقة، مما يقلل الأخطاء ويعزز إنتاجية الإنتاج. من خلال الاستفادة من التكنولوجيا المتقدمة مثل أنظمة الرؤية والتخزين الذكي، تستمر آلة الالتقاط والوضع المثبتة على السطح في إحداث ثورة في صناعة الإلكترونيات.

خاتمة

تعتبر آلة الالتقاط والوضع هي قلب تجميع SMT ، حيث تجمع بين الدقة والسرعة والأتمتة. سواء كان الأمر يتعلق بالإنتاج الضخم عالي السرعة أو النماذج الأولية المرنة، فإن اختيار النظام المناسب يضمن الكفاءة والجودة على المدى الطويل في تصنيع الإلكترونيات.
