PCBAs هي العمود الفقري للإلكترونيات الحديثة ، مما يضمن الوظائف في كل شيء من الهواتف الذكية إلى الأجهزة الطبية. ولكن كيف يمكنك ضمان جودة وموثوقية ثنائي الفينيل متعدد الكلور ؟ تعد استراتيجية الاختبار الصحيحة أمرًا بالغ الأهمية لتحديد العيوب مبكرًا وضمان طول عمر المنتج. في هذا المنشور ، ستتعرف على أساليب الاختبار الرئيسية مثل AOI و AXI و ICT والمزيد وكيفية اختيار أفضل استراتيجية بناءً على احتياجات الإنتاج الخاصة بك.

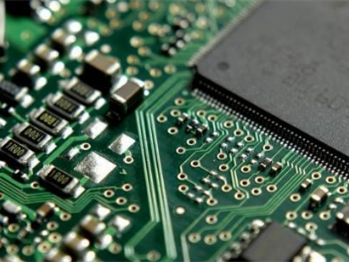

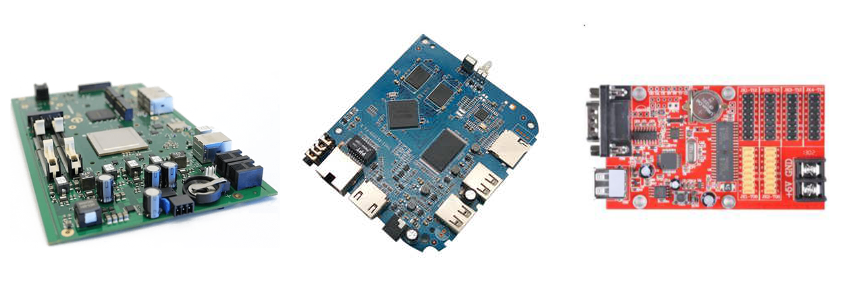

PCBA (مجموعة لوحة الدوائر المطبوعة) عبارة عن مجموعة من المكونات الإلكترونية المثبتة على لوحة دوائر مطبوعة (PCB) لإنشاء جهاز إلكتروني تشغيلي. تتضمن عملية التجميع إرفاق مكونات مثل المقاومات والمكثفات و ICS وموصلات إلى اللوحة ، إما من خلال لحام أو طرق أخرى.
تلعب PCBAs دورًا مهمًا في تشغيل الأجهزة الإلكترونية والتحكم فيها. من الهواتف الموجودة في جيبك إلى الأنظمة الموجودة في سيارتك ، تتيح الأجهزة من أداء مجموعة واسعة من الوظائف. سواء أكان إلكترونيات المستهلك أو أنظمة السيارات أو الأجهزة الصناعية ، فإن PCBA يضمن نقل الإشارات الكهربائية ومعالجتها بشكل صحيح.
أثناء إنتاج PCBA ، يمكن أن تنشأ العديد من التحديات ، بما في ذلك:
مكون سوءل المكون : يمكن أن يؤدي الموضع غير الصحيح إلى تعطل أو حتى دوائر قصيرة.
عيوب اللحام : يمكن أن تتسبب مفاصل اللحام الفقيرة أو اللحام البارد في فشل الاتصالات الكهربائية.
مواصفات المكون غير الصحيحة : يمكن أن يؤثر استخدام المكونات غير الصحيحة على الوظيفة أو الأداء. ضمان مراقبة الجودة أمر بالغ الأهمية لتجنب هذه المشكلات وضمان منتج موثوق وعالي الأداء. يعد الاختبار ضروريًا لتحديد هذه المشكلات وإصلاحها في وقت مبكر من عملية الإنتاج ، مما يضمن كل PCBA الوفاء بالمعايير المطلوبة.
لماذا الاختبار ضروري ل PCBAs؟
تأثير ضعف الاختبار على أداء المنتج والموثوقية.
دور اختبار PCBA في منع العيوب ، وتقليل إعادة صياغة ، وتحسين العائد.
أهمية تحديد المشكلات ومعالجتها في وقت مبكر من عملية الإنتاج لتجنب عمليات الاسترجاع أو الإخفاقات المكلفة في هذا المجال.
عند إنتاج PCBAs ، تضمن طرق الاختبار المختلفة أن المنتج النهائي موثوق به كما هو متوقع. تختلف هذه الطرق من عمليات التفتيش البصرية البسيطة إلى تقنيات الأشعة السينية المتقدمة. تخدم كل تقنية اختبار غرضًا فريدًا ، مما يساعد على تحديد أنواع محددة من العيوب في عملية التجميع.
يستخدم AOI كاميرات عالية الدقة لتفقد سطح PCBA للعيوب. إنه يقارن اللوحة مع 'اللوحة الذهبية ' للكشف عن مشكلات مثل أخطاء لحام ، ومكونات مكونة ، والمكونات المفقودة. عن طريق مسح كل لوحة بسرعة ، تحدد AOI العيوب المحتملة قبل المعالجة الإضافية. إنه مفيد بشكل خاص في بيئات الإنتاج ذات الحجم الكبير حيث تكون السرعة والدقة أمرًا بالغ الأهمية.
المزايا:
سريع ومناسب للإنتاج عالي الحجم.
فعالة في تحديد عيوب السطح في وقت مبكر.
القيود:
لا يمكن اكتشاف العيوب المخفية مثل مفاصل اللحام تحت BGAs أو مشكلات المكون الداخلي.
يستخدم Axi التصوير بالأشعة السينية لفحص داخل PCBAs ، مفيد بشكل خاص للكشف عن العيوب الخفية مثل:
الفراغات في مفاصل اللحام
عيوب الرأس في الورك)
القضايا في BGAs (صفائف شبكة الكرة)
فوائد:
ممتاز للتصميمات المعقدة مع مفاصل اللحام الخفية.
يوفر دقة عالية للكشف عن الأخطاء الداخلية.
عيوب:
تكلفة أعلى.
أبطأ مقارنة مع AOI.
يستخدم Axi التصوير بالأشعة السينية لفحص الجزء الداخلي من PCBAs ، مما يجعله مفيدًا بشكل خاص للكشف عن العيوب الخفية التي غير مرئية للعين المجردة. إنه فعال بشكل خاص في العثور على مشكلات مثل الفراغات في مفاصل اللحام ، وعيوب الرأس في الورك) ، والمشاكل في BGAs (صفائف شبكة الكرة) ، والتي لا يمكن الوصول إليها في كثير من الأحيان لطرق التفتيش الأخرى. من خلال توفير رؤية واضحة للهيكل الداخلي للمجلس ، يمكن لـ AXI اكتشاف الإخفاقات المحتملة في وقت مبكر ، مما يحسن موثوقية المنتج.
المزايا:
سريع للغاية ودقيق للإنتاج عالي الحجم.
يكتشف العيوب في المكونات الفردية.
القيود:
ارتفاع تكلفة الإعداد الأولية.
سرعة التفتيش أبطأ مقارنة بـ AOI ، مما يجعلها أقل ملاءمة للإنتاج عالي الحجم.
يستخدم اختبار مسبار الطيران تحقيقات آلية لاختبار الأداء الكهربائي لثنائي الفينيل متعدد الكلور دون الحاجة إلى اختبار مخصص للاختبار. هذا يجعله حلاً مرنًا وفعالًا من حيث التكلفة ، خاصة بالنسبة للإنتاج أو النماذج الأولية ذات الحجم المنخفض أو التصميمات التي تفتقر إلى منصات الاختبار المخصصة. تتحرك التحقيقات الآلية في جميع المجالات لإجراء اختبارات مختلفة ، بما في ذلك اختبارات الاستمرارية ، والمقاومة ، ووظائف المكون.
فوائد:
يلغي الحاجة إلى تركيبات مخصصة باهظة الثمن ، مما يقلل من تكاليف الإعداد الأولية.
قابلة للتكيف للغاية مع تغييرات التصميم ، مما يجعلها مثالية للنماذج الأولية أو التصميمات التي تتطور أثناء الاختبار.
عيوب:
سرعة الاختبار أبطأ مقارنة بطرق مثل تكنولوجيا المعلومات والاتصالات ، والتي قد لا تكون مناسبة للإنتاج على نطاق واسع.
عدد أقل من نقاط الاختبار وقدرة محدودة على إجراء عمليات فحص كهربائية متعمقة مقارنة بتكنولوجيا المعلومات والاتصالات.
يقوم الاختبار الوظيفي (FCT) بتقييم الوظيفة الكلية ل PCBA من خلال محاكاة الظروف التشغيلية في العالم الحقيقي. إنه يتحقق مما إذا كان اللوحة أداء كما هو متوقع من خلال اختبار جميع وظائفه ، مثل تشغيل التشغيل والتواصل مع المكونات الأخرى وأداء المهام في بيئة حية. عادةً ما تكون FCT هي الخطوة الأخيرة في عملية الاختبار قبل إصدار المنتج لضمان تلبية جميع مواصفات التصميم.
الايجابيات:
يوفر فحصًا نهائيًا شاملاً لوظيفة المنتج في ظل ظروف العالم الحقيقي.
يضمن أن PCBA يلبي مواصفات التصميم ويعمل على النحو المقصود.
سلبيات:
لا يمكن تحديد السبب الدقيق للفشل ، مما يجعل استكشاف الأخطاء وإصلاحها أكثر صعوبة.
يستغرق وقتًا طويلاً ومكلفًا بسبب تعقيد الاختبارات والحاجة إلى معدات متخصصة.
موضوعات الاختبار المحترقة PCBAs لظروف الإجهاد ، مثل التشغيل المستمر في درجات حرارة عالية ، لمحاكاة الاستخدام المطول وتحديد الفشل المبكر. تساعد هذه العملية على التخلص من المكونات الضعيفة أو عيوب التصميم التي قد تؤدي إلى فشل سابق لأوانه في هذا المجال. يُستخدم اختبار الحرق بشكل شائع لتحسين الموثوقية طويلة الأجل للمنتجات ، وخاصة تلك المستخدمة في التطبيقات المهمة التي لا يكون الفشل خيارًا.
فوائد:
يكتشف الفشل المبكر المحتملة قبل أن تصل المنتجات إلى العملاء ، أو منع عمليات الاستدعاء المكلفة أو مشكلات الأداء.
يحسن طول المنتج عن طريق تحديد المكونات الضعيفة ومعالجتها في وقت مبكر من عملية الإنتاج.
عيوب:
تستغرق وقتًا طويلاً وتتطلب فترات اختبار واسعة ، وغالبًا ما تستغرق عدة ساعات أو أيام.
قد يؤدي الإجهاد المطبق أثناء الاختبار ، في بعض الحالات ، إلى تقليل عمر المنتج العام.
يكتشف اختبار التلوث بقايا أيونية ، مثل التدفق أو المواد الأخرى ، والتي يمكن أن تسبب فشلًا طويل الأجل مثل الهجرة الكهروكيميائية. يمكن أن تؤدي هذه المخلفات ، التي غالبًا ما تكون غير مرئية للعين المجردة ، إلى دوائر قصيرة أو تآكل أو تدهور الأداء بمرور الوقت. من الأهمية بمكان ضمان طول طول وموثوقية PCBAs ، وخاصة في تطبيقات الموثوقية عالية.
تشمل الطرق:
الوردة (مقاومة مستخلص المذيبات): اختبار يقيس مستوى التلوث الأيوني على سطح PCBA.
كروماتوجرافيا الأيونات: طريقة أكثر دقة لتحديد وقياس الملوثات الأيونية المحددة.
فوائد:
يمنع القضايا الخفية مثل التآكل أو الفشل بسبب التلوث الأيوني.
يضمن أن يكون المنتج خاليًا من البقايا الضارة التي قد تعرض الأداء.
عيوب:
تكلفة عالية بسبب الحاجة إلى المعدات المتخصصة وإجراءات الاختبار.
يتطلب معالجة الخبراء والتحليل.
TDR هي طريقة اختبار متخصصة تستخدم لضمان سلامة الإشارة في ثنائي الفينيل متعدد الكلور عالية التردد عن طريق التحقق من مطابقة المعاوقة على طول مسارات الإشارة. يعد هذا الاختبار ضروريًا للكشف عن المشكلات مثل تشوهات الإشارة أو الانعكاسات التي يمكن أن تؤثر سلبًا على نقل الإشارة عالية السرعة. يعمل TDR عن طريق إرسال إشارة عبر التتبع وتحليل الانعكاس لتقييم اتساق المعاوقة.
فوائد:
يضمن التحكم الدقيق للمقاومة ، وهو أمر بالغ الأهمية لمنع فقدان الإشارة أو تشويهها.
حيوية للدوائر عالية السرعة حيث يمكن أن تسبب عدم تطابق المعاوقة الطفيفة تدهور الأداء.
عيوب:
يتطلب معدات وخبرة متخصصة ، مما يجعلها أكثر تكلفة.
قد لا تكون ضرورية للتصميمات الأكثر بساطة منخفضة السرعة التي لا تتطلب التحكم الدقيق للمقاومة.
لضمان جودة ثنائي الفينيل متعدد الكلور ، فإن اتباع أفضل الممارسات في الاختبار أمر ضروري. تساعد هذه الممارسات في التقاط العيوب في وقت مبكر ، مما يضمن موثوقية منتجك.
تأكد من اختبار جميع المكونات والواجهات والوظائف الحرجة. تضمن استراتيجية الاختبار الشاملة عدم التغاضي عن أي جزء من المجلس. يجب أن يغطي الاختبار:
الشيكات على مستوى المكون للمقاومات والمكثفات و ICS.
مفاصل اللحام للاتصال الصحيح.
التحقق الوظيفي للتحقق مما إذا كانت اللوحة تعمل على النحو المقصود في الظروف العادية.
المعايرة المنتظمة لمعدات الاختبار هي مفتاح الحفاظ على الدقة. سواء كانت AOI أو تكنولوجيا المعلومات والاتصالات أو أي طريقة أخرى ، تأكد من أن أدوات الاختبار تعمل على النحو الأمثل. يضمن المعايرة نتائج ثابتة ويقلل من الأخطاء الناجمة عن المعدات المعيبة.
يمكن أن يؤدي دمج مبادئ DFT خلال مرحلة التصميم إلى تبسيط الاختبار لاحقًا. من خلال تصميم ثنائي الفينيل متعدد الكلور الخاص بك مع مراعاة الاختبار ، يمكنك:
تقليل وقت الاختبار عن طريق تسهيل الوصول إلى المكونات.
تحسين اكتشاف الأعطال من خلال ضمان توفر منصات الاختبار الصحيحة والنقاط.
وفر التكاليف عن طريق منع الحاجة إلى إعادة تصميم باهظة الثمن أو تغييرات التثبيت.
إن موازنة تكلفة الاختبار بفوائد اكتشاف العيوب أمر بالغ الأهمية. يساعد النهج الاستراتيجي في الاختبار على تجنب النفقات غير الضرورية مع ضمان منتج عالي الجودة.
من المهم تحديد أجزاء من عملية الإنتاج التي تحتاج إلى اختبار أكثر كثافة وأيها لا. على سبيل المثال ، قد ترغب في التركيز على المكونات عالية الخطورة التي قد تؤثر على الأداء العام.
يوفر استخدام طرق اختبار متعددة معًا (على سبيل المثال ، AOI + ICT + FCT) تغطية وموثوقية أكبر بتكلفة معقولة. يضمن الجمع بين الطرق أن العيوب السطحية والأخطاء الكهربائية ومشكلات الوظائف تتم معالجة جميعها دون التكرار في الاختبار.
الاستفادة من أدوات التشغيل الآلي وتحليل البيانات يحسن كفاءة الاختبار ومراقبة الجودة.
أنظمة الاختبار الآلية تسرع العملية وتقليل الخطأ البشري. سواء أكان استخدام تحقيقات آلية أو اكتشاف العيب القائم على الذكاء الاصطناعي ، يمكن أن يحسن الأتمتة الإنتاجية بشكل كبير ، خاصة في بيئات الإنتاج ذات الحجم الكبير.
يلعب تحليل البيانات دورًا رئيسيًا في تحسين عملية الاختبار. من خلال تحليل نتائج الاختبار ، يمكنك:
تحديد الأنماط في العيوب وتحسين التصميمات المستقبلية.
مراقبة الجودة بمرور الوقت باستخدام الطرق الإحصائية.
تحسين دورات الاختبار من خلال استهداف نقاط الفشل الأكثر شيوعًا. باستخدام التصورات والأساليب الإحصائية ، يمكنك أيضًا اكتشاف المناطق بسرعة للتحسين في خط الإنتاج.
يعد اختيار استراتيجية الاختبار الصحيحة أمرًا بالغ الأهمية لضمان جودة وموثوقية PCBAs. فكر في الاحتياجات الفريدة لمشروعك والتعاون مع الشركات المصنعة ذات الخبرة لاختيار أفضل الأساليب. تكلفة التوازن والسرعة والدقة لتحسين عملية الاختبار والحفاظ على إنتاج عالي الجودة.
A: تستخدم تكنولوجيا المعلومات والاتصالات 'سرير من الأظافر ' لتجهيزات عالية السرعة ودقيقة للمكونات الكهربائية في الإنتاج الضخم ، في حين يستخدم اختبار التحقيق الطائر تحقيقات آلية لاختبار النموذج المنخفض أو النموذج الأولي دون الحاجة إلى تركيبات مخصصة.
ج: تكاليف اختبار التوازن مع فوائد الكشف عن العيوب. استخدم مجموعة من الأساليب مثل AOI و ICT و FCT لضمان تغطية شاملة بتكلفة معقولة.
ج: يضمن الاختبار الوظيفي أن يعمل PCBA على النحو المقصود من خلال محاكاة الظروف الواقعية. يوفر فحصًا نهائيًا لوظيفة المنتج ولكنه لا يمكن تحديد أسباب الفشل الدقيقة.
ج: لا. غالبًا ما تستخدم النماذج الأولية اختبار مسبار الطيران للمرونة ، في حين أن الإنتاج الضخم يتطلب طرقًا مثل تكنولوجيا المعلومات والاتصالات للسرعة والدقة.
ج: يساعد الاختبار المحترق في اكتشاف الفشل المبكرة من خلال إخضاع PCBAs لظروف الإجهاد ، وتحسين الموثوقية على المدى الطويل ، وضمان أن يتمكن المنتج من التعامل مع الظروف القاسية.
