| اختيار ومكان SMT المتقدم عالي السرعة

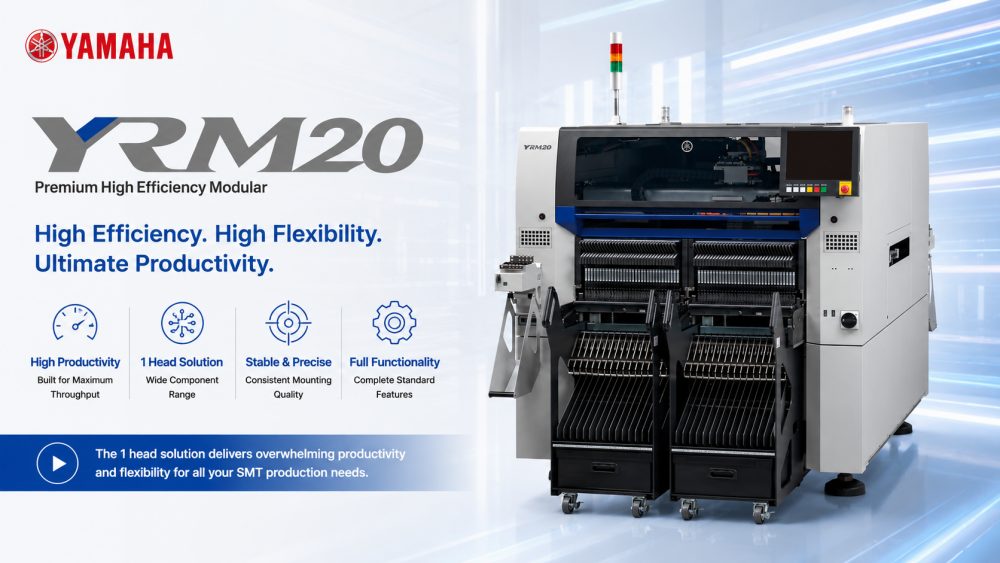

Yamaha YRM20 عبارة عن آلة اختيار ووضع SMT أوتوماتيكية بالكامل مصممة لإنتاج الإلكترونيات الحديثة. بفضل التشغيل ثنائي المسار، وخيارات الرأس المرنة، والإمكانيات عالية السرعة، يمكنه التعامل مع مجموعة واسعة من مكونات SMD بدءًا من شرائح 0201 وحتى الموصلات الأكبر حجمًا. يتيح تصميمها المعياري وأجهزة الاستشعار الذكية المدمجة إمكانية التركيب بدقة عالية مع الحفاظ على كفاءة إنتاج استثنائية. يعد YRM20 مثاليًا للمصنعين الذين يبحثون عن حل موثوق وسريع ومتعدد الاستخدامات لخطوط تجميع ثنائي الفينيل متعدد الكلور المدمجة أو الكبيرة الحجم.
| ميزات المنتج
تشغيل مزدوج المسار عالي السرعة
يعمل YRM20 بخيارات المسار المزدوج، مما يتيح وضع المكونات بشكل متزامن على لوحتين لتحسين الإنتاجية. تسمح التكوينات متعددة الرؤوس عالية السرعة بإنتاجية تبلغ 200000 CPH، مما يضمن الإكمال السريع حتى بالنسبة للوحات المعقدة مع الحفاظ على دقة الموضع الدقيق.
التعامل مع المكونات المتنوعة
نظرًا لأنها مجهزة بتقنية مرنة متعددة الرؤوس وأنظمة التقاط متقدمة، فإن الماكينة تستوعب المكونات من 0201 إلى الموصلات الأكبر حجمًا. تتحقق الكاميرات الذكية المدمجة والرؤية الجانبية من موضعها في الوقت الفعلي، مما يقلل الأخطاء ويضمن جودة التجميع.
أدوات الإنتاجية المحسنة
تعمل وحدات التغذية فائقة التحميل على تقليل وقت التوقف عن العمل أثناء تجديد المكونات. توفر عروض الممرات القابلة للتعديل والبنية المعيارية القدرة على التكيف مع مختلف أحجام PCB وتنسيقات الإنتاج، مما يدعم التشغيل المستمر والتحولات السريعة.
| مواصفة
| نموذج | ماكينة اختيار ووضع YRM20 | |
| رأس RM دوار للأغراض العامة عالي السرعة | رأس جلالة في الخط | |
| الفوهات (لكل وحدة رأس واحدة) | 18 | 10 |
| المكونات القابلة للتطبيق | 0201 إلى العرض 12 × الطول 12 ملم، الارتفاع 6.5 ملم أو أقل | 0201 إلى العرض 55 × الطول 100 مم، الارتفاع 15 مم أو أقل |
| إمكانية التركيب (أثناء وضع الإنتاج العالي) | 115,000CPH | 98,000CPH |
| دقة التركيب (أثناء وضع الدقة العالية) | أثناء الاستخدام في ظل الظروف المثالية داخل المنزل: ±0.025 مم Cpk≧1.0 | |
| عدد أنواع المكونات | تبادل نقل المغذية: ماكس. 128 نوعًا = 32 وحدة تغذية × 4 (تحويل لوحدة تغذية شريطية مقاس 8 مم) | |
| أبعاد ثنائي الفينيل متعدد الكلور | مواصفات المرحلة المزدوجة نقل 1PCB: الطول 810 × العرض 510 مم إلى الطول 50 × العرض 50 مم النقل 2 PCB: الطول 380 × العرض 510 مم إلى الطول 50 × العرض 50 مم | |
| مزود الطاقة | تيار متردد ثلاثي الطور 200/208/220/240/380/400/416 فولت +/-10% 50/60 هرتز | |
| مصدر إمداد الهواء | 0.45MPa أو أكثر، في حالة نظيفة وجافة | |
| البعد الخارجي (باستثناء التوقعات) | الطول 1374 × العرض 1948 × الارتفاع 1445 ملم | |
| وزن | تقريبا. 2250 كجم (الوحدة الرئيسية فقط) | |
* المواصفات والمظهر عرضة للتغيير دون إشعار مسبق.
* اتصل بتكنولوجيا المعلومات والاتصالات لمزيد من التفاصيل.
| قائمة معدات خط SMT
يتم دمج Σ-G5SⅡ بشكل شائع في خط إنتاج SMT كامل بما في ذلك طابعة معجون اللحام ونظام فحص SPI وفرن إعادة التدفق وآلة فحص AOI ومعدات معالجة PCB. توفر تكنولوجيا المعلومات والاتصالات تكاملاً كاملاً للخط يغطي حلول SMT وDIP والطلاء وأتمتة المصانع الذكية لمساعدة العملاء على بناء أنظمة تصنيع إلكترونيات فعالة وقابلة للتطوير في جميع أنحاء العالم.
توفر ICT أيضًا مجموعة من آلات SMT التكميلية، بما في ذلك نماذج الالتقاط والوضع من سلسلة YSM وYRM وΣ. يمكن دمج هذه الآلات لبناء خطوط تجميع كاملة عالية السرعة، مما يضمن الإنتاج السلس بدءًا من تحميل اللوحة وحتى الفحص النهائي، مما يوفر حلاً آليًا واسع النطاق لتطبيقات PCB المتنوعة.
| فيديو نجاح العملاء
نجحت شركة ICT في تسليم خط SMT أوتوماتيكي كامل في كازاخستان لشركة تصنيع إلكترونيات الطاقة. قدم مهندسونا التثبيت والتدريب والدعم الفني في الموقع. يشتمل الخط على مجموعة كاملة من آلات SMT: محمل SMT، وطابعة أوتوماتيكية بالكامل، وفرن إعادة التدفق، وناقل SMT، وجهاز AOI غير المتصل بالإنترنت. حقق النظام تجميعًا فعالاً وعالي الجودة لثنائي الفينيل متعدد الكلور بينما اكتسب العميل خبرة تشغيلية.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات دعمًا شاملاً لتثبيت YRM20 والتدريب عليه. يقوم مهندسونا بتوجيه العملاء خلال عملية إعداد الماكينة وتشغيلها وصيانتها، مما يضمن وصول خطوط الإنتاج إلى الكفاءة المثلى. تضمن خدمات التوجيه عن بعد والاستجابة السريعة الحد الأدنى من وقت التوقف عن العمل، مما يساعد المصانع على الحفاظ على عمليات مستمرة وعالية الجودة.
| مدح العملاء
'جميع الآلات من شركة China ICT بجودة وسعر جيدين. شكرًا لك آندي وبيلي على بناء هذا الخط وتدريبنا على استخدام هذه الآلات.' يشيد عملاؤنا باستمرار بخبرتنا الهندسية، وشحننا الفعال، واستجابتنا السريعة، مما يضمن بدء التشغيل السلس والثقة في الإنتاج.
| لدينا شهادة
YRM20 معتمد مع CE، RoHS، ISO9001، وبراءات اختراع متعددة. تضمن تكنولوجيا المعلومات والاتصالات الالتزام الصارم بمعايير السلامة والجودة العالمية، مما يوفر معدات موثوقة وآمنة ومتوافقة تمامًا لمصنعي الإلكترونيات الدوليين.
| حول تكنولوجيا المعلومات والاتصالات والمصنع
تتخصص تكنولوجيا المعلومات والاتصالات في حلول SMT وTHT، مع فريق بحث وتطوير قوي ومرافق تصنيع واسعة النطاق. تخدم مصانعنا الآلاف من العملاء في جميع أنحاء العالم، وتتبع عمليات مراقبة الجودة الصارمة وأنظمة إدارة المنتجات الشاملة. بفضل الانتشار العالمي والدعم الهندسي الاحترافي، توفر تكنولوجيا المعلومات والاتصالات حلول SMT كاملة وعالية الأداء مصممة خصيصًا لتلبية متطلبات الإنتاج المتنوعة.
