العربية  |
تكنولوجيا المعلومات والاتصالات-310P
I.C.T
Inline Label Sticker
| الكمية: | |
|---|---|

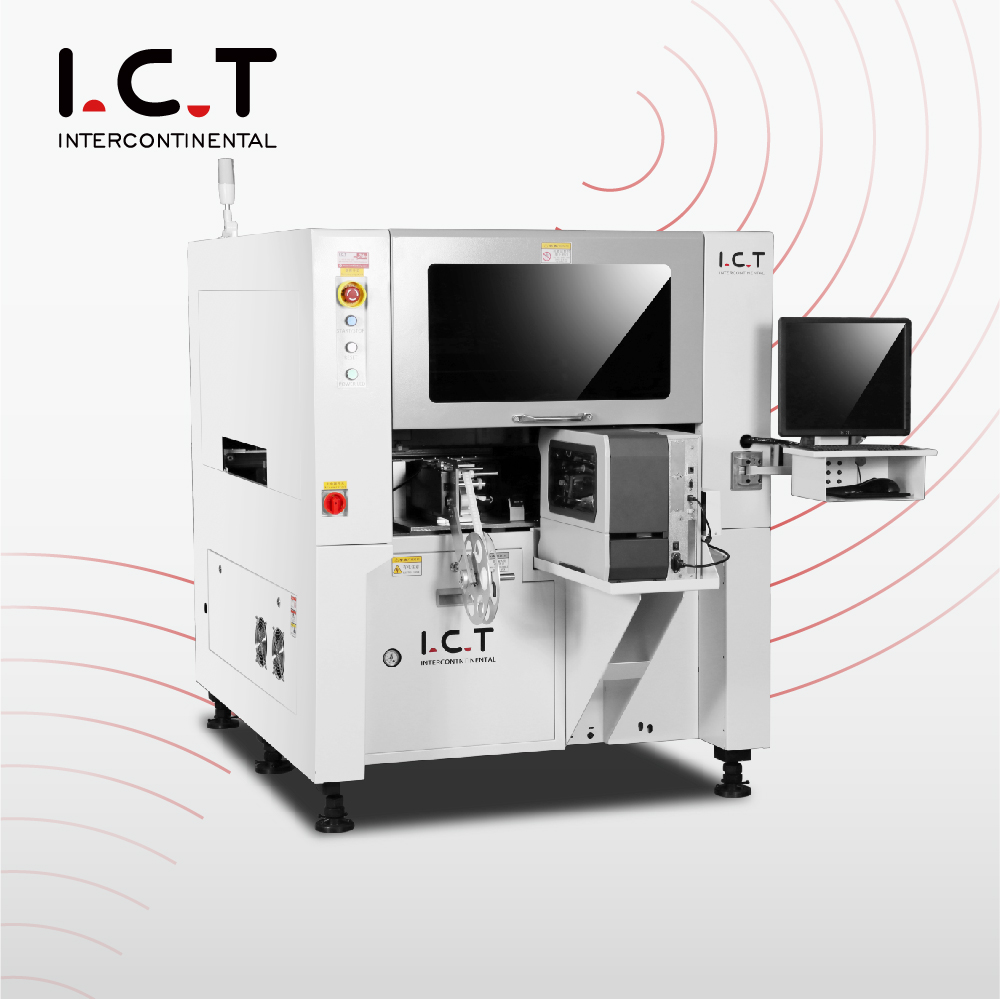

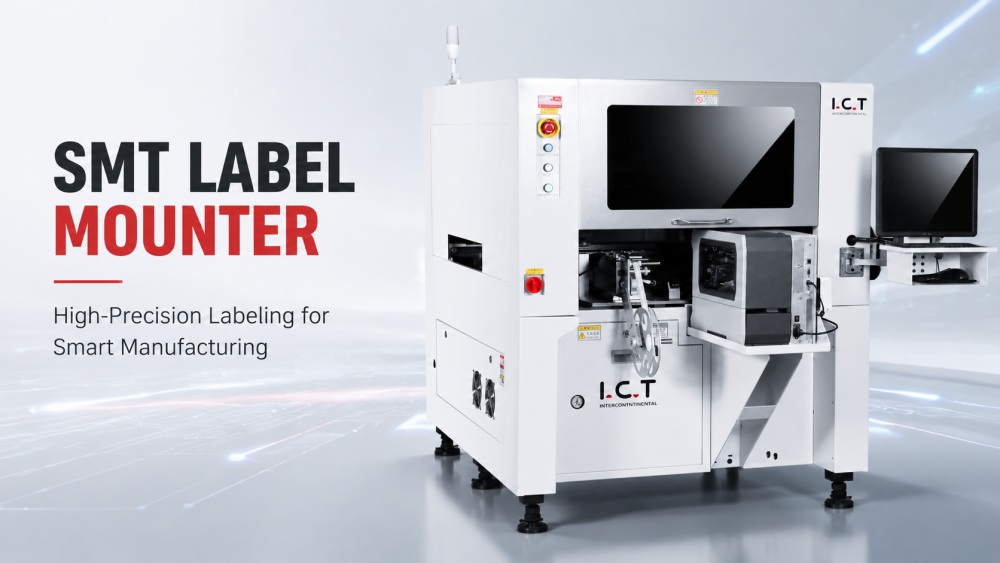

| نظرة عامة على أداة تثبيت الملصقات SMT
يقوم SMT Label Mounter بوضع الملصقات بكفاءة على مركبات ثنائي الفينيل متعدد الكلور بأحجام وأنواع مختلفة. تم تصميمه لخطوط تجميع PCB ذات الحجم الكبير، وهو يدعم مواد الملصقات المتعددة وسمكها. تتميز الماكينة برؤوس وضع مزدوجة، وكشف مستقل عن الفراغ، وطباعة باركود اختيارية. توفر تكنولوجيا المعلومات والاتصالات الدعم الفني الكامل، مما يضمن التثبيت والتشغيل السلس في بيئات إنتاج SMT. وتسمح قدرات التصميم والتكامل الدقيقة الخاصة بها بالاتصال السلس بأنظمة MES، مما يحسن إمكانية التتبع وكفاءة الإنتاج في تصنيع ثنائي الفينيل متعدد الكلور.
| ميزة تركيب الملصقات SMT

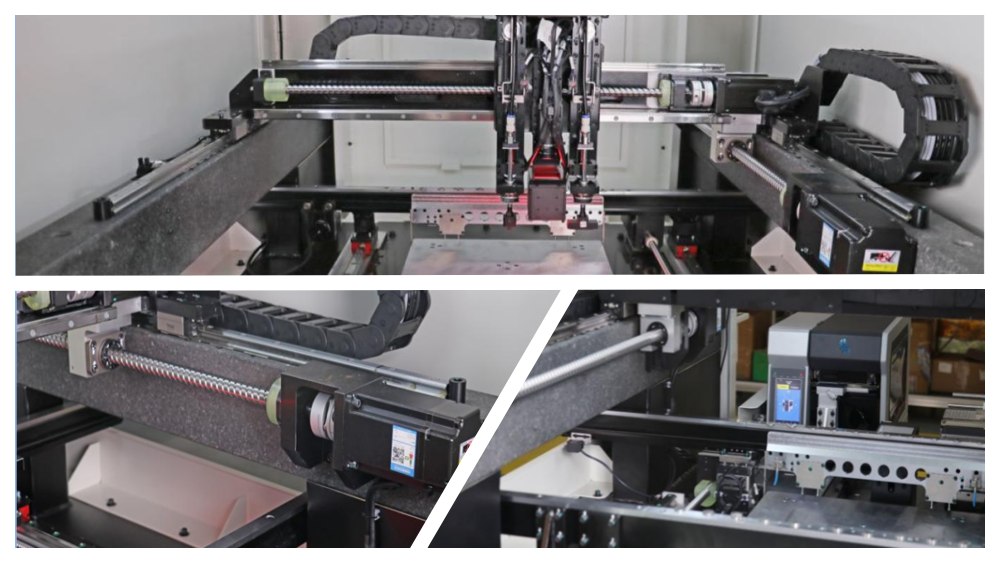

يوفر الإطار الفولاذي المتكامل والقاعدة الرخامية الاستقرار الهيكلي. تضمن اللوالب الكروية وقضبان التوجيه الخطية دقة عالية، في حين توفر المحركات المؤازرة المستوردة حركة سريعة وتحديد موضع متكرر. يعمل نظام التعليق على الجسر المقوس على تحسين أداء التحمل، ودعم التشغيل عالي السرعة وطويل الأمد دون انحراف ميكانيكي.

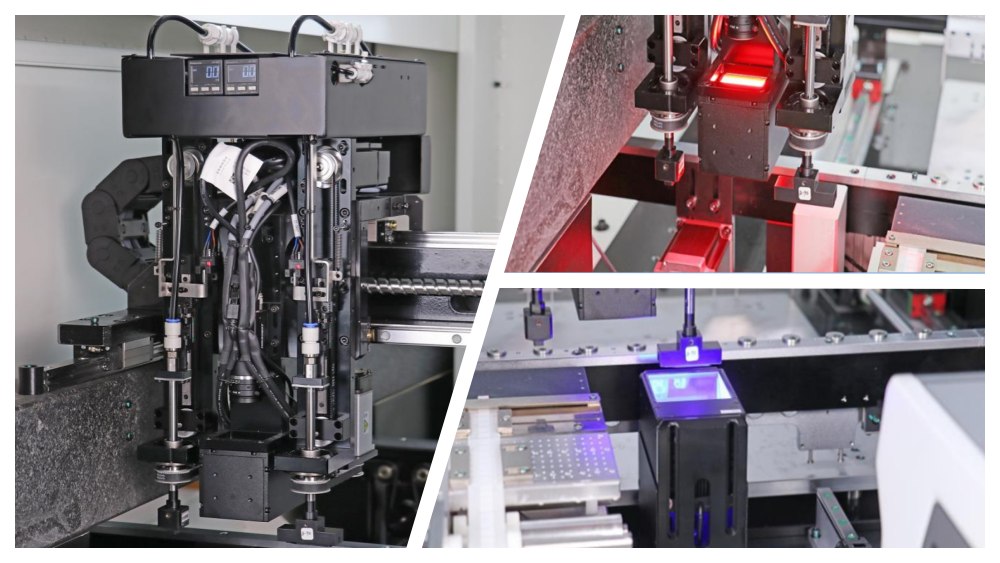

رؤوس التثبيت المزدوجة ترفع وتخفض وتدور 360 درجة بشكل مستقل. تضمن شرائح الكرة المستوردة وتحديد المواقع المرئية باستخدام الكاميرات الطائرة والثابتة دقة متسقة. تعمل الأضواء الحمراء والزرقاء على تحسين اكتشاف الملصقات. يسمح هذا الإعداد بوضع الملصقات بدقة على مختلف مكونات PCB وارتفاعاتها، مما يقلل الأخطاء ويزيد الإنتاجية.

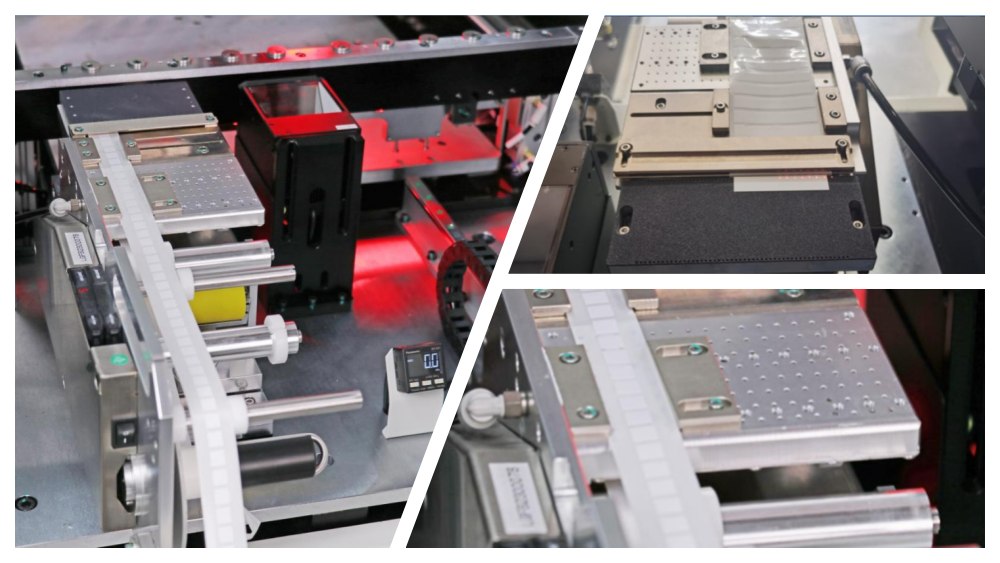

تتعامل وحدتا التغذية الكهربائية الذكية مع مجموعة كبيرة من أحجام الملصقات، بدءًا من 1.8×2.0 مم إلى 100×40 مم. تمنع الحصائر المضادة للانزلاق الهدر، بينما تضمن المستشعرات الضوئية تسليم الملصق بشكل صحيح. تستوعب التعديلات الخاصة المواد المعقدة أو الهشة، مما يحافظ على كفاءة الإنتاج ويقلل وقت التوقف عن إعادة تحميل وحدة التغذية.

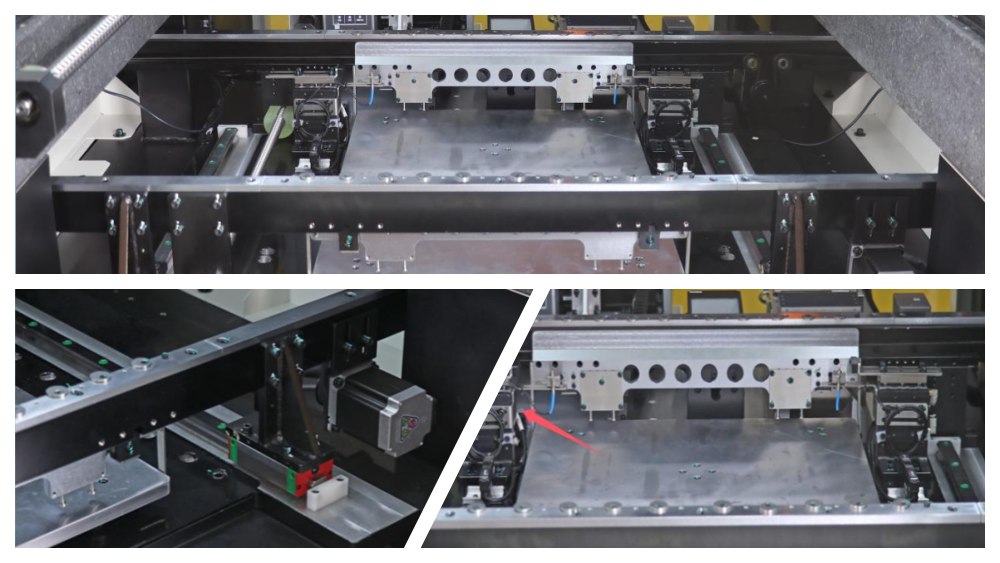

سرعة الناقل قابلة للتعديل وتسمح بتوجيه ثنائي الفينيل متعدد الكلور المرن. تضمن الحواجز الهوائية وأجهزة الاستشعار الضوئية وضعيات توقف دقيقة. يحافظ اللولب الكروي المتزامن والسكك المنزلقة على توازي المسار، مما يمنع انحشار ثنائي الفينيل متعدد الكلور ويتيح الإنتاج المستمر السلس في خطوط SMT.
| مواصفات فرن إنحسر
| رقم | العنصر | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | حجم ثنائي الفينيل متعدد الكلور | 50 × 50 مم ~ 340 × 280 مم | 50 × 50 مم ~ 400 × 350 مم | 100 × 100 مم ~ 600 × 500 مم |
| 2 | سمك ثنائي الفينيل متعدد الكلور | 1-6 ملم | 1-6 ملم | 1-6 ملم |
| 3 | موقف المغذية | 2 | 4 | 2 |
| 4 | عرض المغذية | 105 ملم | 105 ملم | 105 ملم |
| 5 | سرعة التركيب | 2500 جهاز كمبيوتر شخصى / ساعة | 4000 جهاز كمبيوتر شخصى / ساعة | 1300 جهاز كمبيوتر شخصى / ساعة |
| 6 | حجم التسمية | وحدة تغذية الملصقات: 2×2 ~ 100×40 مم (طابعة باركود اختيارية: 13×13 ~ 100×40 مم) | نفس | نفس |
| 7 | سمك التسمية | 0.05-0.3 ملم | 0.05-0.3 ملم | 0.05-0.3 ملم |
| 8 | دقة وضع العلامات | ± 0.05mm | ± 0.05mm | ± 0.05mm |
| 9 | زاوية وضع العلامات | 360 درجة | 360 درجة | 360 درجة |
| 10 | فوهة | 2 | 2 | 2 |
| 11 | فراغ فوهة | مضخة فراغ | مضخة فراغ | مضخة فراغ |
| 12 | ارتفاع سلامة ثنائي الفينيل متعدد الكلور | أعلى: <25 مم؛ الجزء السفلي: <25 مم | أعلى: <25 مم؛ الجزء السفلي: <25 مم | أعلى: <25 مم؛ الجزء السفلي: <25 مم |
| 13 | ارتفاع النقل | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm |
| 14 | دقة تحديد المواقع | ± 0.025mm | ± 0.025mm | ± 0.025mm |
| 15 | دقة متكررة | ± 0.005 مم | ± 0.005 مم | ± 0.005 مم |
| 16 | لحظة التركيب | ماكس 3 كجم | ماكس 3 كجم | ماكس 3 كجم |
| 17 | طريقة تحديد المواقع | اتفاقية مكافحة التصحر + مارك | اتفاقية مكافحة التصحر + مارك | اتفاقية مكافحة التصحر + مارك |
| 18 | سرعة النقل | 50 ~ 600 مم / دقيقة | 50 ~ 600 مم / دقيقة | 50 ~ 600 مم / دقيقة |
| 19 | طريقة التجريد | كشف الألياف الضوئية + التحكم بالبرمجيات | نفس | نفس |
| 20 | كشف الشفط | اختبار الفراغ، وإسقاط الاختبار القياسي | نفس | نفس |
| 21 | عرض السكك الحديدية | التعديل التلقائي | التعديل التلقائي | التعديل التلقائي |
| 22 | وضع التحكم | كمبيوتر + لوحة تحكم صناعية | كمبيوتر + لوحة تحكم صناعية | كمبيوتر + لوحة تحكم صناعية |
| 23 | واجهة MES | واجهة الشبكة الاحتياطية | واجهة الشبكة الاحتياطية | واجهة الشبكة الاحتياطية |
| 24 | قوة | تيار متردد 220 فولت/50 هرتز، 1 كيلو فولت أمبير | تيار متردد 220 فولت/50 هرتز، 1.5 كيلو فولت أمبير | تيار متردد 220 فولت/50 هرتز، 1.5 كيلو فولت أمبير |
| 25 | البعد | الطول 1096 × العرض 1130 × الارتفاع 1426 ملم | الطول 1074 × العرض 1590 × الارتفاع 1440 ملم | الطول 1250 × العرض 1610 × الارتفاع 1530 ملم |
| 26 | وزن | 800 كجم | 1300 كجم | 1400 كجم |
| 27 | ضغط الهواء | 0.5-0.6 ميجا باسكال | 0.5-0.6 ميجا باسكال | 0.5-0.6 ميجا باسكال |
| قائمة معدات خط SMT
توفر ICT حلول SMT شاملة بما في ذلك لوادر PCB، وطابعات الاستنسل، وآلات الالتقاط والوضع، وSPI، وAOI، وأفران إعادة التدفق Lyra، وأنظمة معالجة PCB. يتكامل جهاز تثبيت الملصقات SMT بسلاسة، مما يعمل على تحسين إمكانية التتبع وكفاءة وضع العلامات. تدعم حلولنا مجموعات PCB المعقدة لأجهزة الكمبيوتر ومحركات أقراص SSD ووحدات الذاكرة، مما يضمن مخرجات عالية الجودة في بيئات الإنتاج كبيرة الحجم.
| فيديو نجاح العملاء
قام مهندسو تكنولوجيا المعلومات والاتصالات بتسليم وتشغيل خط SMT وDIP كامل في أحد مصانع الإلكترونيات الكبرى في أوزبكستان. تنتج المنشأة اللوحات الأم للكمبيوتر ومحركات أقراص الحالة الصلبة ومنتجات الذاكرة. من الإعداد الأولي إلى الاختبار، قدمت تكنولوجيا المعلومات والاتصالات الدعم الفني والبرمجة واستكشاف الأخطاء وإصلاحها في الموقع. وأشاد العميل بالاستجابة السريعة لتكنولوجيا المعلومات والاتصالات، وموثوقية المعدات، والخدمة المهنية. يتضمن خط SMT طابعات استنسل ICT-5151 وأربعة آلات SMT وأفران إعادة التدفق Lyra وأنظمة معالجة SPI وAOI وPCB. يتميز خط DIP بالإدراج اليدوي، والإدراج المخصص من JUKI، واللحام الموجي Acrab350، وتكامل الناقل.
| التدريب والدعم المهني
تقدم تكنولوجيا المعلومات والاتصالات التثبيت والمعايرة والتدريب في الموقع لمركبي ملصقات SMT. يضمن مهندسونا التشغيل السلس ويقدمون التوجيه التشغيلي لفرق المصنع. يغطي الدعم الفني تكامل MES وصيانتها واستكشاف الأخطاء وإصلاحها. تساعد خدمات الاستجابة السريعة والوثائق التفصيلية العملاء على الحفاظ على وقت تشغيل عالي وتقليل مخاطر الإنتاج وضمان وضع العلامات الدقيقة لجميع أنواع ثنائي الفينيل متعدد الكلور.
| مدح العملاء
يشيد العملاء باستمرار بمهندسي تكنولوجيا المعلومات والاتصالات لكفاءتهم المهنية واستجابتهم وتوجيههم الواضح. تحظى دقة وموثوقية SMT Label Mounter بتقدير كبير، كما هو الحال مع التغليف الآمن والتسليم في الوقت المناسب. يسلط العملاء الضوء على حل المشكلات السريع والتكامل السهل والمساهمة الشاملة في تشغيل خط SMT بسلاسة، مما يؤكد الثقة في حلول تكنولوجيا المعلومات والاتصالات وتميز الخدمة.
| لدينا شهادة
تتوافق منتجات تكنولوجيا المعلومات والاتصالات مع معايير CE وRoHS وISO9001. يتضمن SMT Label Mounter أيضًا ميزات حاصلة على براءة اختراع لوضع علامات موثوقة. يضمن الامتثال السلامة وحماية البيئة والتصنيع عالي الجودة. يمكن للعملاء الاعتماد على الآلات المعتمدة بالكامل لعمليات تجميع ثنائي الفينيل متعدد الكلور المهمة، والتي يدعمها نظام إدارة الجودة الصارم الخاص بشركة ICT.
| عنا والمصنع
تقوم شركة ICT بتصميم وتصنيع وتسليم معدات SMT المتقدمة في جميع أنحاء العالم. بفضل فريقنا المتنامي وعقود من الخبرة، فإننا نخدم مئات العملاء في العديد من البلدان. يحافظ مصنعنا على إجراءات فحص صارمة، مما يضمن أن كل منتج يلبي معايير الجودة العالية. من البحث والتطوير إلى الإنتاج والدعم الفني، توفر تكنولوجيا المعلومات والاتصالات حلولاً شاملة، ودمج المعدات، والتدريب، وخدمة ما بعد البيع لخطوط تجميع ثنائي الفينيل متعدد الكلور تتسم بالكفاءة والموثوقية.
