AM100
I.C.T
| الكمية: | |
|---|---|

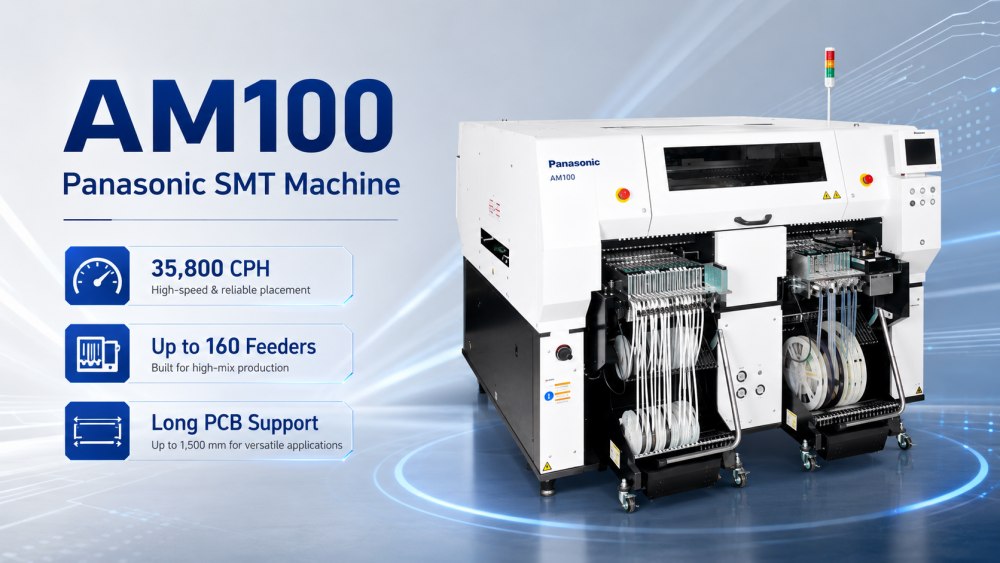

إن آلة اختيار ووضع PCB الأوتوماتيكية AM100 عبارة عن أداة تركيب SMT معيارية مصممة للمصانع التي تحتاج إلى إنتاجية عملية وإنتاج مرن. إنها مناسبة لتجميع PCB في إضاءة LED، وإلكترونيات الطاقة، والتحكم الصناعي، ومنتجات الاتصالات، والإلكترونيات الاستهلاكية، وتطبيقات PCB الطويلة. تستخدم الماكينة رأسًا مكونًا من 14 فوهة لتحقيق التوازن بين سرعة الوضع وتعدد استخدامات المكونات. يمكن أن تصل سرعتها القصوى إلى 35800 CPH، مع دقة تحديد ±40 ميكرومتر لكل شريحة. يدعم AM100 أحجام PCB القياسية حتى L515 × W460 مم وأحجام PCB الطويلة حتى L1500 × W460 مم. بالنسبة للعملاء الذين يبحثون عن آلة انتقاء ووضع رخيصة الثمن من باناسونيك بقدرة إنتاجية مفيدة، فإن AM100 يعد خيارًا قويًا.
حل من آلة واحدة لتلبية المتطلبات المتنوعة في مواقع التركيب المختلفة
مجهزة برأس ذو 14 فوهة يوازن بين الإنتاجية وتعدد الاستخدامات
دعم الإنتاج في مختلف الصناعات من خلال أقسام توريد المكونات ذات السعة الكبيرة وثنائي الفينيل متعدد الكلور الكبير والطويل
مجموعة واسعة من تكوينات الجهاز والخيارات
| مواصفة
| مواصفات البند | AM100 |
|---|---|
| أبعاد ثنائي الفينيل متعدد الكلور (مم) | المواصفات القياسية: الطول 50 مم × العرض 50 مم إلى الطول 515 مم × العرض 460 مم مواصفات PCB الطويلة: الطول 50 مم × العرض 50 مم إلى الطول 1500 مم × العرض 460 مم |
| وضع رأس السرعة القصوى | 35,800 CPH0.1006 ثانية/شريحة |
| دقة وضع رأس الموضع (Cpk ≥ 1) | ±40 ميكرومتر/شريحة |
| أبعاد المكونات | 0402 رقاقة ~ L 120 × W 90 × T 28 أو L 150 × W 25 × T 28 |
| الحد الأقصى لعدد توريد المكونات | 160 |
| حساب عرض الشريط | 4 ملم، 8 ملم |
| قائمة معدات خط SMT
يجب استخدام ماكينة AM100 Panasonic SMT مع معدات خط SMT المناسبة. يمكن أن توفر تكنولوجيا المعلومات والاتصالات محمل SMT، وطابعة استنسل أوتوماتيكية، وآلة فحص SPI، وناقل PCB، وآلة SMT PCB Pick And Place، وفرن إعادة التدفق، وآلة فحص AOI، وجهاز توجيه PCB، وآلة تنظيف PCBA، وأداة التفريغ. بالنسبة لإنتاج ثنائي الفينيل متعدد الكلور لفترة طويلة، قد يحتاج الخط أيضًا إلى معالجة خاصة للوح، وناقلات أطول، ودعم مناسب للطابعة، ومطابقة فرن إعادة التدفق بشكل صحيح. تؤثر كل محطة على نتيجة التجميع النهائية. تساعد الطباعة المستقرة أداة التثبيت على وضع الأجزاء بشكل صحيح. يساعد الموضع الجيد على إعادة التدفق وAOI للحصول على نتائج أفضل. تساعد تكنولوجيا المعلومات والاتصالات العملاء على مطابقة الخط حسب حجم ثنائي الفينيل متعدد الكلور وهدف الإخراج وطلب وحدة التغذية وتخطيط المصنع.
| فيديو نجاح العملاء
قامت شركة ICT بدعم أحد العملاء في أوزبكستان لإنشاء مصنع كبير لتصنيع الإلكترونيات. خطط العميل لإنتاج اللوحات الأم للكمبيوتر ومحركات أقراص SSD والمنتجات المتعلقة بالذاكرة والمجموعات الإلكترونية الأخرى. انضمت تكنولوجيا المعلومات والاتصالات إلى المشروع منذ الاتصالات التقنية المبكرة واستمرت خلال التثبيت والتصحيح واختبار الإنتاج. يتضمن خط SMT طابعة استنسل ICT-5151، وأربعة آلات وضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يتضمن خط DIP الإدخال اليدوي، ومعدات الإدخال ذات الشكل الفردي JUKI، واللحام الموجي ICT-Acrab350، وأنظمة النقل. بعد التشغيل التجريبي، تعرف العميل على التخطيط الكامل لخط تكنولوجيا المعلومات والاتصالات والاستجابة السريعة ودعم التدريب والخدمة الهندسية العملية.
| دعم الخدمة والتدريب
بالنسبة لمشروع آلة اختيار ووضع ثنائي الفينيل متعدد الكلور الأوتوماتيكي، تقوم تكنولوجيا المعلومات والاتصالات أولاً بالتحقق من احتياجات الإنتاج الحقيقية للعميل. يقوم فريقنا بمراجعة طول PCB، وحزمة المكونات، وكمية وحدة التغذية، واستخدام الدرج، والسعة المستهدفة، ومساحة ورشة العمل، وعملية الفحص، وتجربة المشغل. يعد هذا أمرًا مهمًا بالنسبة لـ AM100 لأنه يمكنه دعم تكوينات مختلفة لوحدة الإمداد وإنتاج ثنائي الفينيل متعدد الكلور لفترة طويلة. بعد التسليم، يمكن لمهندسي تكنولوجيا المعلومات والاتصالات المساعدة في تحديد موضع الماكينة، وتوصيل الخط، وفحص المرافق، وإعداد البرنامج، واختبار اللوحة التجريبية. يعتمد التدريب على عملية SMT الكاملة. يتعلم المشغلون كيفية عمل الطباعة، والتنسيب، وإعادة التدفق، وAOI، والتعامل مع PCB معًا، حتى يتمكن فريق المصنع من إدارة الإنتاج اليومي بخطوات أكثر وضوحًا.
| ملاحظات العملاء
يختار العملاء جهاز التثبيت الأوتوماتيكي Panasonic AM100 لأنهم غالبًا ما يحتاجون إلى جهاز واحد لتغطية مهام الإنتاج المختلفة. تحتاج بعض المصانع إلى المزيد من سعة التغذية. يحتاج البعض إلى دعم ثنائي الفينيل متعدد الكلور لفترة طويلة. يحتاج البعض إلى مرونة أفضل في التحول. أثناء المشاريع الخارجية، تساعد تكنولوجيا المعلومات والاتصالات العملاء على التحقق من العملية الكاملة بدلاً من فحص أداة التركيب فقط. إذا ظهرت مشكلة في الإنتاج، فقد يقوم مهندسونا بمراجعة طباعة معجون اللحام، أو إعداد وحدة التغذية، أو برنامج التثبيت، أو ملف تعريف إعادة التدفق، أو نتيجة AOI، أو نقل اللوحة. يقدر العملاء هذا الدعم العملي لأنه يساعدهم في العثور على السبب الحقيقي بشكل أسرع. كما أنه يساعد المشغلين المحليين على بناء الثقة خلال المرحلة الأولى من الإنتاج.
| الشهادات والمعايير
تقوم تكنولوجيا المعلومات والاتصالات بإعداد مشاريع خط SMT كاملة مع مراعاة متطلبات الجودة والسلامة وتسليم الصادرات. يمكن أن يدعم حل خط الإنتاج الكامل المستندات المشتركة مثل CE، RoHS، ISO9001، ومواد براءات الاختراع ذات الصلة. قبل الشحن، يقوم فريقنا بفحص حالة المعدات والملحقات وقطع الغيار والعناصر المتعلقة بوحدة التغذية والكابلات وملفات البرامج وقوائم التعبئة وملصقات التحذير وحماية العلبة الخشبية. بالنسبة لمشروع آلة اختيار ووضع تجميعة PCB، تكون خطوة الفحص هذه مفيدة لأن الخط قد يتضمن العديد من الأجزاء الصغيرة وعناصر التوصيل. يساعد الإعداد الدقيق على تقليل الملحقات المفقودة وأضرار النقل وتأخير التثبيت. كما أنه يمنح العميل سجلات أكثر وضوحًا قبل إعداد المصنع.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
توفر تكنولوجيا المعلومات والاتصالات حلول خطوط الإنتاج لمصنعي الإلكترونيات الذين يحتاجون إلى معدات موثوقة SMT وDIP والطلاء والتوزيع واللحام والفحص والتنظيف ومعالجة ثنائي الفينيل متعدد الكلور. بالنسبة لمشاريع AM100، يمكن أن يشمل عملنا اختيار المعدات، وتخطيط الخط، ومطابقة العمليات، وفحص التسليم، وتوجيه التثبيت، وتدريب المشغلين، والدعم الفني على المدى الطويل. عملت شركة ICT مع أكثر من 1700 عميل في أكثر من 80 دولة. وتشمل هذه المشاريع إضاءة LED، وإلكترونيات السيارات، وإمدادات الطاقة، ومنتجات الاتصالات، ولوحات التحكم الصناعية، والإلكترونيات الاستهلاكية، والتصنيع المتعلق بالكمبيوتر. يركز فريقنا على مساعدة العملاء على ربط الآلات باحتياجات الإنتاج الحقيقية، بحيث يمكن للخط الانتقال من التخطيط إلى التشغيل اليومي المستقر.
