NPM-DX | باناسونيك آلة اختيار ووضع LED Pcb Smt الأوتوماتيكية

NPM-DX Panasonic PCB SMT Pick and Place Machine

| منصة تركيب SMT المعيارية

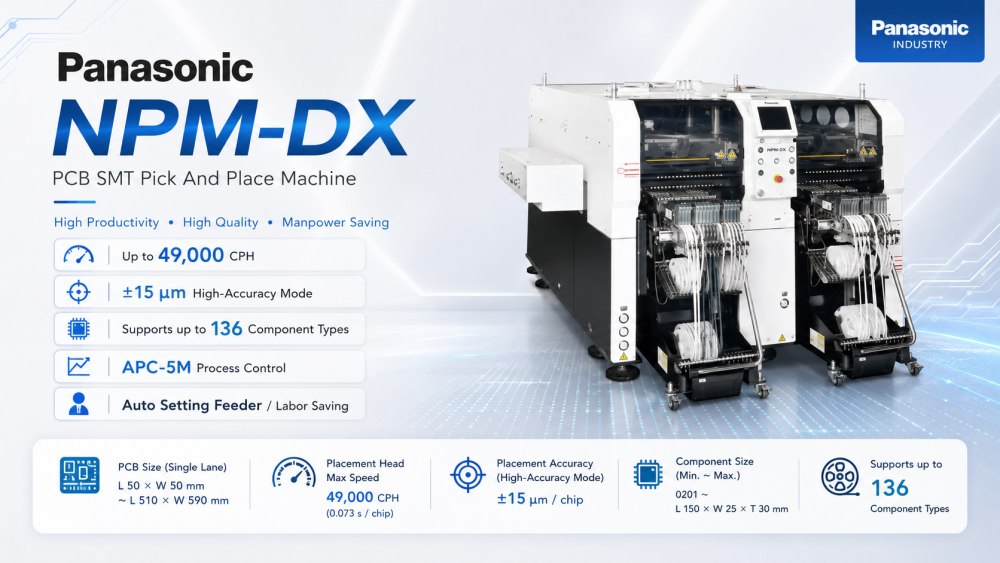

إن آلة NPM-DX Panasonic Pcb Smt Pick And Place هي أداة تركيب معيارية للمصانع التي تحتاج إلى السرعة والدقة والتحكم الأسهل في الخط. ويستخدم تكوينًا مكونًا من أربعة رؤوس وأربع عربات تغذية، مما يسمح للماكينة بدعم ما يصل إلى 136 نوعًا مختلفًا من المكونات. وهذا يجعلها مفيدة للإنتاج بكميات كبيرة وأيضًا للمصانع التي تحتوي على العديد من نماذج ثنائي الفينيل متعدد الكلور. يمكن للآلة وضع شرائح 0201 صغيرة ومكونات أكبر مثل أجزاء L 120 × W 90 × T 30. في وضع الدقة العالية، يمكن أن تصل دقة تحديد الموضع إلى ±15 ميكرومتر. بالنسبة لمصنعي الإلكترونيات، تساعد آلة الالتقاط والوضع هذه من باناسونيك على بناء عملية SMT أكثر استقرارًا مع عمل يدوي أقل.

| مميزات ماكينة الالتقاط والوضع من باناسونيك

هيكل إنتاجية عالية

تم تصميم NPM-DX لتحسين مخرجات خط SMT مع دعم العديد من أنواع المكونات. يمنح هيكلها ذو الأربعة رؤوس وأربع عربات التغذية المصانع مساحة أكبر لتخطيط الإنتاج. يمكن أن تصل سرعة رأس الوضع إلى 49,000 CPH، مع وضع سرعة آخر يبلغ 35,000 CPH اعتمادًا على الرأس وإعدادات الإنتاج. وهذا يساعد الماكينة على دعم العمل الذي يركز على السرعة والعمل الذي يركز على الدقة. بالنسبة لآلة الالتقاط والوضع PCB SMT، لا تقتصر الإنتاجية على الحركة السريعة فقط. ويعتمد أيضًا على إعداد وحدة التغذية، والالتقاط المستقر، وبيانات العملية، وتوازن الخط. يمنح NPM-DX فريق الإنتاج قاعدة قوية لتصنيع SMT اليومي.

موضع عالي الدقة

يدعم الجهاز دقة وضع تبلغ ±25 ميكرومتر لكل شريحة و±15 ميكرومتر لكل شريحة في الوضع عالي الدقة، استنادًا إلى Cpk ≥ 1. وهذا مفيد للمنتجات التي تحتاج إلى جودة تركيب مستقرة وأخطاء أقل في التنسيب. في إنتاج SMT، قد تؤثر التحولات الصغيرة في المواضع على اللحام ونتائج AOI وموثوقية المنتج النهائي. تساعد آلة الانتقاء والوضع NPM-DX Panasonic Pcb Smt على التحكم في هذه المخاطر من خلال الحفاظ على دقة الموضع أثناء الإنتاج. إنها مناسبة للوحات ذات الرقائق الصغيرة والدوائر المرحلية والموصلات والمكونات المختلطة. بالنسبة للمصانع التي تهتم بالجودة، الدقة ليست اختيارية. إنه أساس الإنتاج المستقر.

التحكم في العمليات APC-5M

يدعم NPM-DX التحكم في عملية APC-5M للمساعدة في تقليل تباين الإنتاج. يركز نظام 5M على عوامل الإنتاج المهمة مثل الإنسان والآلة والمواد والطريقة والقياس. وهذا يساعد المصنع على مراقبة ظروف الوحدة، والعثور على الاتجاهات غير الطبيعية، والتخطيط للصيانة قبل أن تصبح المشكلات الصغيرة مشكلات أكبر. يمكن للنظام أيضًا دعم التحليل من شاشة وحدة التحكم في عملية الخط، مما يساعد المهندسين على التحقق من حالة المعدات بشكل أكثر وضوحًا. بالنسبة لخط Smt Pcb لآلة الالتقاط والوضع الأوتوماتيكي، يعد التحكم في العملية مفيدًا لأن مشكلات الجودة قد تأتي من عدة نقاط. يمنح APC-5M الفريق رؤية أفضل ويساعد في الحفاظ على الخط أكثر استقرارًا.

فحص تحميل الجودة

يمكن أن يدعم NPM-DX وظائف مدقق التحميل لمراقبة حمل الموضع لمكونات القالب. مع زيادة عدد مكونات القالب، يصبح حمل الموضع أكثر أهمية. يمكن لهذه الوظيفة قياس حمل المسافة البادئة لرأس الموضع بشكل منتظم. فهو يساعد على تصور حالة انزلاق الفوهة ويدعم الصيانة التنبؤية. بكلمات بسيطة، يساعد المصنع على معرفة متى تتغير حالة رأس التثبيت قبل أن يتسبب في عيوب الإنتاج. وهذا مفيد لوضع عالي الجودة واستقرار الخط على المدى الطويل. بالنسبة لآلة الالتقاط والوضع المستخدمة في الإنتاج المتطلب، يمكن أن تساعد مراقبة الحمل في تقليل المخاطر الخفية أثناء التشغيل اليومي.

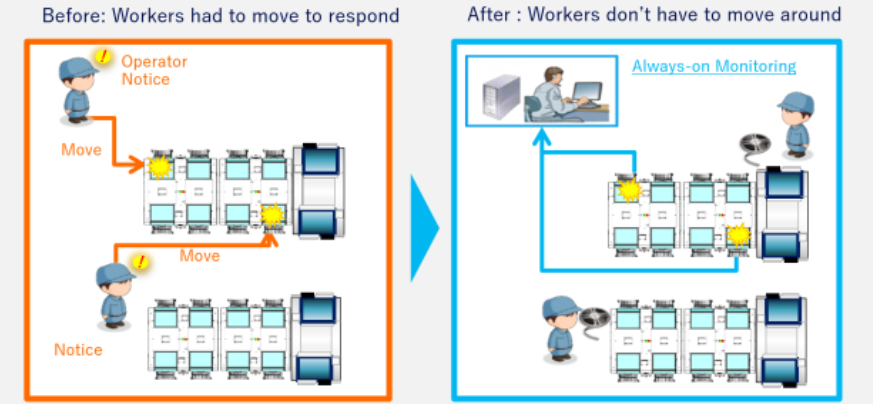

توفير العمالة أقل مهارة

يشتمل NPM-DX على وظائف لتوفير العمالة مثل وحدة تغذية الإعداد التلقائي. ويساعد ذلك على أتمتة عمل تغذية المكونات ويقلل من عبء عمل المشغل. يكون ذلك مفيدًا عندما تواجه المصانع دفعات أصغر، أو المزيد من التغييرات في المنتج، أو عدد محدود من المشغلين ذوي المهارات. يمكن للجهاز أيضًا دعم استرداد الأخطاء عن بعد، مما يسمح بمعالجة أعمال الاسترداد من موقع خارج الموقع. وهذا يقلل من حاجة المشغلين إلى التحرك حول الخط في كل مرة يظهر فيها خطأ. بالنسبة للمصانع التي تبني إنتاج SMT الذكي، تساعد هذه الوظائف على تحسين كفاءة العمل. كما أنها تسمح للمشغلين بالتركيز بشكل أكبر على توريد المواد وفحص الجودة وتخطيط الإنتاج بدلاً من الاستجابة للإنذارات فقط.

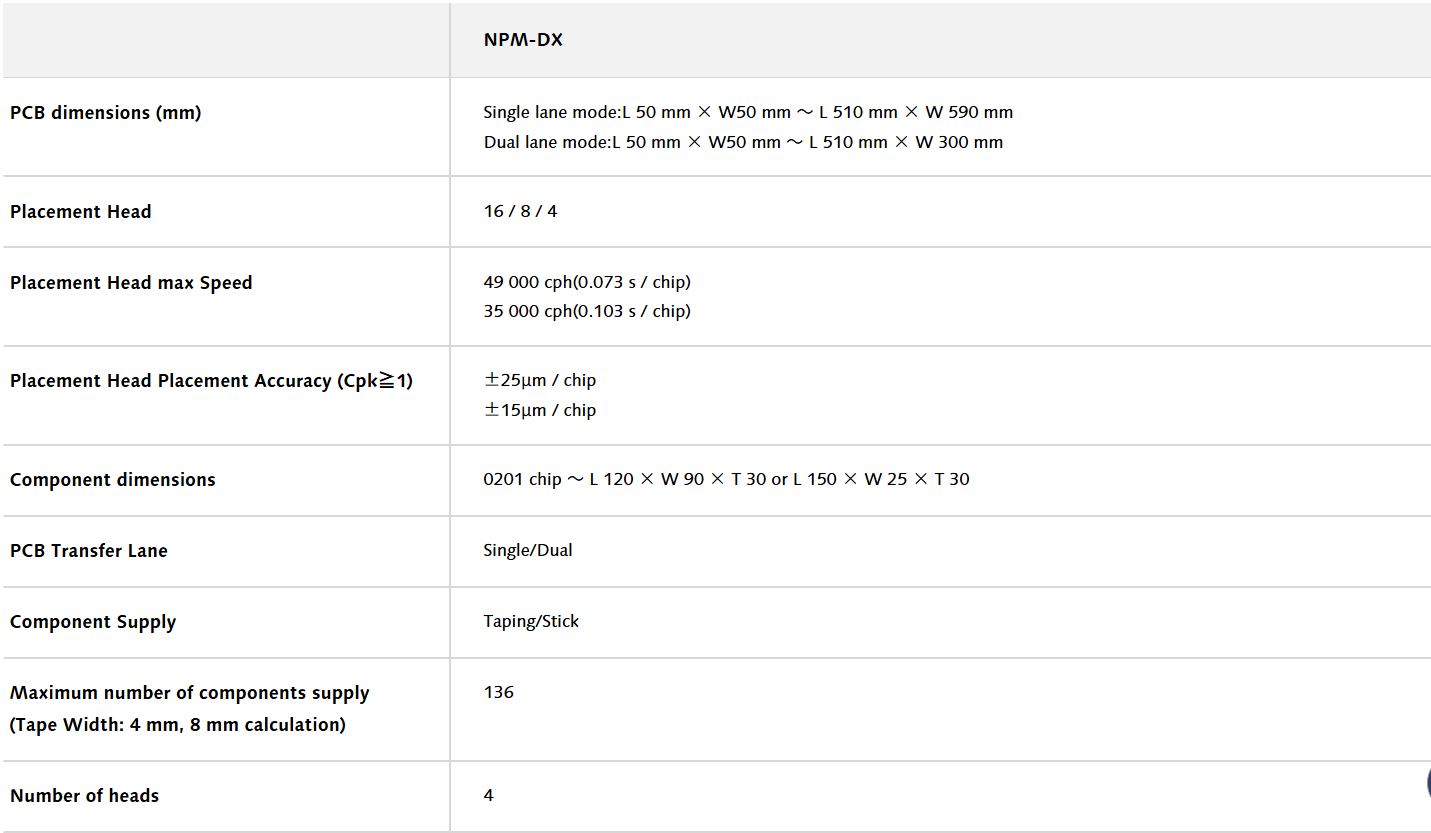

| مواصفة

*قد تختلف قيم مثل السرعة القصوى حسب ظروف التشغيل.
*يرجى الاتصال بتكنولوجيا المعلومات والاتصالات للحصول على التفاصيل.

| قائمة معدات خط SMT

يمكن استخدام آلة الالتقاط والوضع NPM-DX Panasonic Pcb Smt مع معدات إنتاج SMT الكاملة من تكنولوجيا المعلومات والاتصالات. يمكن أن يشمل الخط الكامل محمل SMT، وطابعة استنسل أوتوماتيكية، وآلة SPI، وناقل PCB، وآلة الالتقاط والوضع، وفرن إعادة التدفق من سلسلة Lyra، وآلة فحص AOI، وجهاز توجيه PCB، وآلة تنظيف PCBA، وأداة التفريغ. تربط هذه الآلات عملية SMT الرئيسية بدءًا من تحميل PCB وحتى الطباعة وفحص اللصق ووضع المكونات ولحام إعادة التدفق والفحص البصري وفصل اللوحة والتنظيف والتفريغ النهائي. بالنسبة لمنتجات مثل لوحات LED ولوحات التحكم الصناعية والإلكترونيات الاستهلاكية، يحتاج الخط الكامل إلى توازن جيد. تساعد المطابقة الجيدة للخط آلة التنسيب من باناسونيك على إظهار قيمة الإنتاج الحقيقية.

| فيديو نجاح العملاء

قامت شركة ICT بدعم أحد العملاء في أوزبكستان في مشروع كبير لتصنيع الإلكترونيات. قام العميل ببناء مصنع للوحات الأم للكمبيوتر ومحركات أقراص SSD والمنتجات المتعلقة بالذاكرة والمجموعات الإلكترونية الأخرى. انضمت تكنولوجيا المعلومات والاتصالات إلى المشروع بدءًا من الاتصالات المبكرة وحتى التثبيت وتصحيح الأخطاء واختبار الإنتاج. يتضمن خط SMT طابعة استنسل ICT-5151، وأربعة آلات وضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يتضمن خط DIP الإدخال اليدوي، ومعدات الإدخال ذات الشكل الفردي JUKI، واللحام الموجي ICT-Acrab350، وأنظمة النقل. بعد التشغيل التجريبي، شارك العميل تعليقات إيجابية حول استجابة خدمة تكنولوجيا المعلومات والاتصالات وجودة الماكينة ودعم خط الإنتاج.

| دعم الخدمة والتدريب

تبدأ تكنولوجيا المعلومات والاتصالات تخطيط خط SMT من حالة المنتج والمصنع، وليس من قائمة الأجهزة الثابتة. يقوم فريقنا بالتحقق من حجم ثنائي الفينيل متعدد الكلور ونوع المكون والمخرج المستهدف ومساحة ورشة العمل واحتياجات وحدة التغذية ونقاط الفحص ومستوى مهارات المشغل. ثم نقوم بتصميم خطة خطية تربط بين الطباعة والتنسيب وإعادة التدفق والفحص ومعالجة ثنائي الفينيل متعدد الكلور والتنظيف بطريقة عملية. بالنسبة للعملاء الذين يصنعون لوحات LED، أو لوحات التحكم، أو لوحات الكمبيوتر، أو الأجهزة الإلكترونية المختلطة، يساعد هذا التخطيط في تقليل أخطاء التخطيط قبل شحن المعدات. يعد خط SMT المخطط جيدًا أسهل في التثبيت، وأسهل في التدريب، وأسهل في التحسين بعد بدء الإنتاج.

| ملاحظات العملاء

عندما يصل خط SMT كاملاً إلى مصنع العميل، يمكن لمهندسي تكنولوجيا المعلومات والاتصالات المساعدة في تحويل المعدات إلى قدرة إنتاجية حقيقية. قد يتضمن العمل تحديد موضع الماكينة، وفحص الطاقة والهواء، وتوصيل الناقل، وإعداد البرامج، والاتصال عبر الخط، والإنتاج التجريبي، وتأكيد العملية. يتم تدريب المشغلين خطوة بخطوة، حتى يفهموا كيف تؤثر كل محطة على المحطة التالية. وهذا أمر مهم لأن جودة SMT يتم بناؤها من خلال العملية بأكملها، وليس فقط جهاز واحد. الطباعة تؤثر على التنسيب. التنسيب يؤثر على إنحسر. إنحسر يؤثر على التفتيش. تساعد تكنولوجيا المعلومات والاتصالات فريق العميل على رؤية الصورة الكاملة وبدء الإنتاج مع عدد أقل من المشكلات التي يمكن تجنبها.

| الشهادات والمعايير

بالنسبة لمشاريع خط SMT الكاملة، تقوم تكنولوجيا المعلومات والاتصالات بفحص أكثر من مظهر الماكينة قبل الشحن. نقوم بمراجعة الملحقات وقطع الغيار والحالة الكهربائية وإعدادات البرامج وحماية التعبئة ومستندات التسليم. حلولنا الخطية يمكن أن تدعم المتطلبات العامة مثل CE، RoHS، ISO9001، ووثائق براءات الاختراع ذات الصلة. تعد تعبئة الصادرات الدقيقة أيضًا جزءًا من مراقبة الجودة لأن معدات SMT يجب أن تتعامل مع النقل لمسافات طويلة. قبل التسليم، الهدف بسيط: التأكد من حصول العميل على خط كامل ومحمي وجاهز للتثبيت. وهذا يقلل من العناصر المفقودة، ويوفر وقت المشروع، ويمنح فريق المصنع بداية أكثر سلاسة.

| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات

توفر تكنولوجيا المعلومات والاتصالات حلول المصنع الشاملة لخطوط إنتاج SMT وDIP والطلاء والتوزيع واللحام والفحص ومعالجة ثنائي الفينيل متعدد الكلور. لدينا فرق البحث والتطوير والإنتاج والهندسة والخدمة الخاصة بنا، مما يساعدنا على دعم العملاء بدءًا من تصميم الخطوط وحتى الإنتاج المستقر. قدمت تكنولوجيا المعلومات والاتصالات خدماتها لأكثر من 1700 عميل في أكثر من 80 دولة، وتغطي العديد من الصناعات مثل الإلكترونيات الاستهلاكية، وإلكترونيات السيارات، ومصابيح LED، ومنتجات الطاقة، والتحكم الصناعي. يستخدم مصنعنا اختبارات صارمة وإدارة الجودة قبل التسليم. بالنسبة للعملاء الذين يقومون ببناء خط SMT جديد أو ترقية الخط الحالي، يمكن لتكنولوجيا المعلومات والاتصالات توفير مطابقة المعدات والتدريب الفني واختبار الإنتاج والدعم طويل المدى.
