NPM-TT2
I.C.T
| الكمية: | |
|---|---|

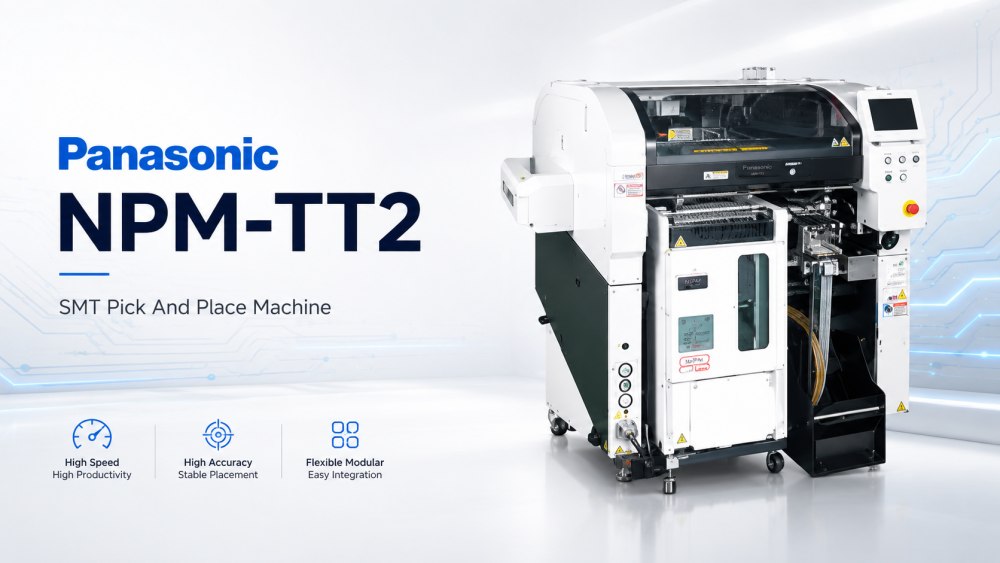

تم تصميم آلة الانتقاء والوضع NPM-TT2 من باناسونيك للمصانع التي تحتاج إلى وضع مرن للمكونات ذات الشكل الفردي ومكونات الدرج. إنها تعمل كوحدة إنتاج في خط SMT وتساعد على تحسين إنتاجية الخط الإجمالية. تدعم الآلة أشكال توريد المكونات المختلفة، لذلك يمكنها أن تناسب العديد من احتياجات تجميع PCB. يسمح نظام التثبيت المزدوج الخاص به بعمل وضع مستقل، بما في ذلك تركيب مكونات الدرج. يكون هذا مفيدًا عندما يتعامل المصنع مع منتجات مختلطة أو دفعات صغيرة أو منتجات ذات مكونات خاصة. تدعم الماكينة أيضًا وظائف الأتمتة وتوفير العمالة، بما في ذلك وحدة تغذية الإعداد التلقائي. بالنسبة لمصنعي الإلكترونيات، يوفر NPM-TT2 مزيدًا من الحرية في تكوين الخط ويساعد على تقليل العمل اليدوي أثناء الإنتاج اليومي.
تم تصميم NPM-TT2 لدعم التركيب عالي السرعة والفعال للمكونات ذات الشكل الفردي. غالبًا ما تتطلب هذه المكونات أساليب تغذية ووضع أكثر مرونة من أجزاء الرقاقة القياسية. يمكن للآلة أن تعمل مع وحدات توريد المكونات المختلفة، لذلك يمكن لفريق الإنتاج اختيار الإعداد المناسب بناءً على احتياجات المنتج. وهذا مفيد لتجميعات ثنائي الفينيل متعدد الكلور المستخدمة في الإلكترونيات الصناعية ومنتجات الطاقة وقطع غيار السيارات ومنتجات LED والإلكترونيات الاستهلاكية. يمكن لآلة الالتقاط والوضع SMT من باناسونيك ذات الدعم الفردي أن تقلل من ضغط الإدخال اليدوي وتحسن اتساق الإنتاج. كما أنه يساعد المصانع على نقل المزيد من أعمال التوظيف الخاصة إلى عملية SMT التلقائية.
يعد نظام التثبيت المزدوج أحد القيم الرئيسية لـ NPM-TT2. فهو يسمح بعمل وضع مستقل، بما في ذلك مكونات الدرج. وهذا يمنح خط SMT مرونة أكبر عندما تشتمل المنتجات على أنواع مكونات مختلطة. في الإنتاج اليومي، قد يحتاج منتج واحد إلى أجزاء وحدة تغذية الشريط، وأجزاء الدرج، وأجزاء وحدة التغذية اللاصقة على نفس اللوحة. إذا كان الجهاز قادرًا على دعم طرق الإمداد هذه باستقلالية أفضل، يصبح ترتيب الخط أسهل. وهذا يساعد على تقليل وقت الانتظار ويدعم أنماط الإنتاج المختلفة. بالنسبة للمصانع التي لديها تغييرات متكررة في المنتج، فإن هذا الهيكل يمكن أن يجعل عملية التنسيب أكثر سلاسة وأكثر عملية.
يدعم NPM-TT2 التحكم في عملية APC-5M من أجل إنتاج مستقر وإدارة أفضل للجودة. يركز APC-5M على العوامل المهمة في الإنتاج، بما في ذلك الإنسان والآلة والمواد والطريقة والقياس. في إنتاج SMT، يمكن أن تؤثر التغييرات الصغيرة في أي من هذه المجالات على جودة الموضع وإخراج الخط. ومن خلال دعم التحكم في العمليات، يمكن للمصنع مراقبة ظروف الإنتاج بشكل أكثر وضوحًا وتقليل التباين. يكون هذا مفيدًا عندما يتعامل الخط مع العديد من أنواع المنتجات أو المكونات الخاصة. تساعد الرؤية الأفضل للعمليات المهندسين على اكتشاف المشكلات مبكرًا واتخاذ قرارات الصيانة بثقة أكبر. بكلمات بسيطة، يساعد الخط على البقاء ثابتًا.
تساعد وحدة تغذية الإعداد التلقائي على تقليل العمل اليدوي في توريد الأجزاء. يعد هذا مفيدًا جدًا عندما يكون لدى المصنع العديد من نماذج المنتجات أو تغييرات المواد المتكررة. لا يحتاج المشغلون إلى قضاء الكثير من الوقت في الإعداد المتكرر لوحدة التغذية، حتى يتمكنوا من التركيز بشكل أكبر على إعداد المواد، وفحص الخط، ومراقبة الجودة. يدعم NPM-TT2 أيضًا وحدات إمداد مختلفة، بما في ذلك عربات ITF، وعربات ASF، ومغذيات الدرج، ومغذيات الأشرطة، ومغذيات العصا، وخيارات التغذية المتوافقة الأخرى. وهذا يمنح المصنع المزيد من الخيارات عند التخطيط لتوريد المكونات. بالنسبة لإنتاج المزيج العالي، فإن مرونة وحدة التغذية الأفضل ليست بالتفاصيل الصغيرة. إنه يؤثر على إيقاع الخط بأكمله.
يمكن أن يعمل NPM-TT2 مع تكوينات الخطوط المختلفة ووحدات توريد المكونات. تُظهر معلومات المنتج دعمًا للتخطيطات مع عربات ITF، وعربات ASF، ووحدات التغذية ذات الدرج الواحد، ونماذج الإمداد الأخرى. وهذا يساعد المصنعين على بناء خط يناسب منتجاتهم الحقيقية، وليس مجرد إعداد قياسي ثابت. على سبيل المثال، قد تحتاج بعض مركبات ثنائي الفينيل متعدد الكلور إلى المزيد من وحدات تغذية الأشرطة، بينما قد تحتاج البعض الآخر إلى المزيد من دعم مكونات الدرج. تمنح الماكينة المهندسين مساحة أكبر لضبط خط SMT وفقًا لنوع المكون وحجم الإنتاج واحتياجات التغيير. تعتبر هذه المرونة مفيدة بشكل خاص للمصانع التي تنتج العديد من اللوحات المختلفة في ورشة عمل واحدة.
| مواصفة
| مواصفات البند | NPM-TT2 |
|---|---|
أبعاد ثنائي الفينيل متعدد الكلور (مم) | حجم الكمبيوتر وضع المسار الواحد: الطول 50 مم × العرض 50 مم ~ الطول 510 مم × العرض 590 مم وضع المسار المزدوج: الطول 50 مم × العرض 50 مم ~ الطول 510 مم × العرض 300 مم حجم M: وضع المسار الواحد: الطول 50 مم × العرض 50 مم ~ الطول 510 مم × العرض 510 مم وضع المسار المزدوج: الطول 50 مم × العرض 50 مم ~ الطول 510 مم × العرض 260 مم |
وضع رأس السرعة القصوى | 18,000 CPH (0.20 ثانية/شريحة) |
دقة وضع رأس الموضع (Cpk ≥ 1) | ±40 ميكرومتر/شريحة |
أبعاد المكونات | 0402 رقاقة ~ L 120 × W 90 × T 30 أو L 150 × W 25 × T 30 |
الحد الأقصى لعدد توريد المكونات | 120 |
حساب عرض الشريط | 4 ملم، 8 ملم |
| قائمة معدات خط SMT
يمكن استخدام آلة الالتقاط والوضع NPM-TT2 من باناسونيك في خط إنتاج SMT كامل من تكنولوجيا المعلومات والاتصالات. قد يشتمل الخط الكامل على محمل SMT، وطابعة استنسل أوتوماتيكية، وآلة SPI، وناقل PCB، وآلة الالتقاط والوضع، وفرن إعادة التدفق، وآلة فحص AOI، وجهاز توجيه PCB، وآلة تنظيف PCBA، وأداة التفريغ. تدعم هذه الآلات العملية بدءًا من تحميل ثنائي الفينيل متعدد الكلور، وطباعة عجينة اللحام، وفحص العجينة، ووضع المكونات، واللحام بإعادة التدفق، والفحص البصري، وفصل اللوحة، والتنظيف، والتفريغ النهائي. بالنسبة للمنتجات ذات المكونات الفردية أو أجزاء الدرج، يجب أن يأخذ تصميم الخط في الاعتبار مساحة وحدة التغذية، ووصول المشغل، ونقاط الفحص، وأعمال التحويل. التخطيط الجيد للخط يجعل التحكم في الإنتاج المرن أسهل.
| فيديو نجاح العملاء
دعمت شركة ICT أحد العملاء في أوزبكستان خلال مشروع كبير لمصنع إلكترونيات. تم بناء المصنع للوحات الأم للكمبيوتر ومحركات أقراص الحالة الصلبة والمنتجات المتعلقة بالذاكرة والتجمعات الإلكترونية الأخرى. عملت تكنولوجيا المعلومات والاتصالات مع العميل بدءًا من اتصالات المشروع المبكرة وحتى التثبيت وتصحيح الأخطاء واختبار الإنتاج. يتضمن خط SMT طابعة استنسل ICT-5151، وأربعة آلات وضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يتضمن خط DIP الإدخال اليدوي، ومعدات الإدخال ذات الشكل الفردي JUKI، واللحام الموجي ICT-Acrab350، وأنظمة النقل. بعد التشغيل التجريبي، قدم العميل تعليقات إيجابية حول سرعة استجابة تكنولوجيا المعلومات والاتصالات وموقف الخدمة وجودة الماكينة والدعم الكامل.
| دعم الخدمة والتدريب
تخطط تكنولوجيا المعلومات والاتصالات لخطوط SMT من خلال النظر إلى مسار الإنتاج الكامل. يتحقق الفريق من حجم ثنائي الفينيل متعدد الكلور ونوع المكون وطلب وحدة التغذية واحتياجات الفحص ومساحة ورشة العمل والسعة المستهدفة ومستوى العمالة وتغييرات المنتج المستقبلية. بالنسبة للوحات ذات الأجزاء ذات الشكل الفردي أو مكونات الدرج، فإن طريقة التغذية وطريق المشغل تكون ذات أهمية خاصة. قد يظل الخط الذي يبدو جيدًا على الورق مضيعة للوقت إذا لم يتم التخطيط لتدفق المواد بشكل جيد. تساعد تكنولوجيا المعلومات والاتصالات العملاء على ربط الطباعة والتنسيب واللحام والفحص والمعالجة والتنظيف في عملية واحدة قابلة للتنفيذ. وهذا يجعل تركيب الخط أسهل، والتدريب عليه، والتحسين بعد بدء الإنتاج.
| ملاحظات العملاء
غالبًا ما يذكر العملاء أن الدعم الكامل يجعل بدء المشروع أقل إرهاقًا. وفي المشاريع الخارجية، يساعد مهندسو تكنولوجيا المعلومات والاتصالات الفرق المحلية على فهم كيفية عمل عملية SMT بأكملها، وليس فقط كيفية الضغط على الأزرار في محطة واحدة. يقدّر العملاء التدريب الواضح واستكشاف الأخطاء وإصلاحها بسرعة والتعبئة الدقيقة والنصائح العملية حول الإنتاج. عندما يبدأ تشغيل خط ما، قد تظهر مشكلات نتيجة للطباعة أو التنسيب أو إعادة التدفق أو المعالجة أو الفحص. نادراً ما تحل إجابة واحدة كل شيء. تظل تكنولوجيا المعلومات والاتصالات قريبة خلال مرحلة الإنتاج الأولى وتساعد العميل على التحقق من روابط العملية خطوة بخطوة. وهذا يمنح الفريق المحلي المزيد من الثقة ويقلل من فترات التوقف التي يمكن تجنبها.
| الشهادات والمعايير
بالنسبة لمشاريع خط SMT، تقوم تكنولوجيا المعلومات والاتصالات بفحص التسليم كنظام كامل. يشمل العمل حالة المعدات والملحقات وقطع الغيار والكابلات وحالة البرامج وحماية التعبئة ومستندات الشحن. حلولنا الخطية يمكن أن تدعم المتطلبات العامة مثل CE، RoHS، ISO9001، ووثائق براءات الاختراع ذات الصلة. الهدف هو مساعدة العملاء في الحصول على خط كامل وجاهز للتثبيت. التعبئة الدقيقة مهمة لأن معدات SMT غالبًا ما تقطع مسافة طويلة قبل الوصول إلى المصنع. يمكن أن يؤدي فقدان أحد الملحقات أو الجزء التالف إلى تأخير المشروع بالكامل. ولهذا السبب تتعامل تكنولوجيا المعلومات والاتصالات مع توصيل الخطوط كجزء من مراقبة الجودة، وليس فقط الخدمات اللوجستية.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
توفر تكنولوجيا المعلومات والاتصالات حلول المصنع الكاملة لخطوط SMT وDIP والطلاء والتوزيع واللحام والفحص وخطوط معالجة ثنائي الفينيل متعدد الكلور. تمتلك الشركة فرق البحث والتطوير والإنتاج والهندسة والخدمة التي تدعم العملاء بدءًا من التخطيط المبكر وحتى الإنتاج المستقر. قدمت تكنولوجيا المعلومات والاتصالات خدماتها لأكثر من 1700 عميل في أكثر من 80 دولة، وتغطي صناعات مثل الإلكترونيات الاستهلاكية، وإلكترونيات السيارات، ومصابيح LED، ومنتجات الطاقة، ومنتجات الاتصالات، والتحكم الصناعي. يتبع مصنعنا خطوات الاختبار وإدارة الجودة قبل الشحن. بالنسبة للعملاء الذين يقومون ببناء خط SMT جديد أو تحسين خط موجود، يمكن لتكنولوجيا المعلومات والاتصالات دعم تصميم الخط ومطابقة الماكينة والتركيب والتدريب واختبار الإنتاج والخدمة الفنية طويلة المدى.
