NPM-VF
I.C.T
| الكمية: | |
|---|---|

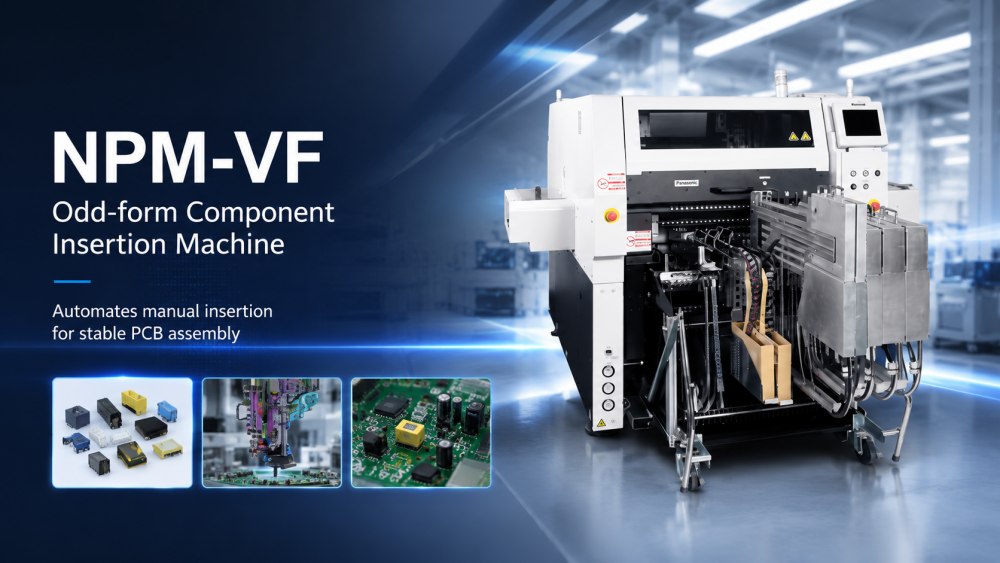

يتم استخدام آلة إدخال المكونات ذات الشكل الفردي من باناسونيك NPM-VF لأتمتة عملية إدخال المكونات ذات الشكل الفردي في مجموعات ثنائي الفينيل متعدد الكلور. إنها مناسبة للمكونات التي يصعب التعامل معها باستخدام وضع SMT القياسي، مثل المكثفات الكبيرة والمحولات والمرحلات ووحدات الطاقة والموصلات والملفات والمفاتيح وحالات الدرع والأجزاء الخاصة الأخرى. تساعد الآلة على تقليل أعمال الإدخال اليدوي وتدعم إنتاجًا أكثر استقرارًا. يمكن لـ NPM-VF أيضًا أن يدعم مكونات مواصفات SMT، لذلك فهو يمنح المصانع مرونة أكبر عندما تشتمل المنتجات على أنواع مكونات مختلطة. بالنسبة للعملاء الذين ينتجون لوحات الطاقة، أو لوحات التحكم الصناعية، أو لوحات الاتصالات، أو إلكترونيات السيارات، أو الأجهزة الإلكترونية الاستهلاكية، يمكن أن تساعد هذه الآلة في جعل عملية التجميع أكثر تحكمًا وأقل اعتمادًا على العمل اليدوي.
أتمتة عملية إدخال المكونات ذات الشكل الفردي.
وبالإضافة إلى ذلك، يتم دعم مواصفات SMT أيضًا.
متعددة الاستخدامات ومرنة: تكوينات مختلفة للأدوات الرئيسية وتكوين وحدة تغذية الماكينة للتكيف مع أنواع مختلفة من المكونات.
المساهمة في تقليل القوى العاملة وإنتاج مستقر مع إنتاجية عالية ومرونة وإدراج عالي الجودة
| مواصفة
| مواصفات البند | NPM-VF |
|---|---|
| أبعاد ثنائي الفينيل متعدد الكلور (مم) | الناقل القياسي: الطول 50 مم × العرض 50 مم إلى الطول 510 مم × العرض 460 مم خيار ناقل السندان: الطول 50 مم × العرض 50 مم إلى الطول 460 مم × العرض 400 مم |
| السرعة القصوى | رأس 3 محطة: ماكس. 0.65 ثانية / مكون رأس المحطة 2: الحد الأقصى. 0.9 ثانية / مكون |
| المكونات القابلة للتطبيق | الأعلى. الأبعاد: الطول 130 مم × العرض 35 مم × الارتفاع 60 مم أو الطول 150 مم × العرض 38 مم × الارتفاع 29 مم الحد الأقصى. كتلة المكون: 200 جم |
| نوع أداة الرأس | رأس 3 محطة / رأس 2 محطة |
| أنواع المكونات المدعومة | المكثفات الكبيرة والمحولات والمرحلات ووحدات الطاقة وحالات الدرع والموصلات والملفات والمفاتيح ومكونات LED ومكونات IC وDIP والمحولات الصغيرة والمكونات الفردية الأخرى |
| دعم مكون SMT | يدعم مكونات مواصفات SMT |
| خيارات التكوين | وحدة الإمداد الثابتة، عربة التغذية، تكوين الدرج |
| التطبيق الرئيسي | إدخال مكونات ذات شكل غريب، إنتاج SMT وDIP المختلط، عملية إدخال يدوية آلية |
| قائمة معدات خط SMT
غالبًا ما يتم استخدام آلة إدخال المكونات ذات الشكل الفردي من باناسونيك داخل عملية إنتاج SMT وDIP كاملة. يمكن أن توفر تكنولوجيا المعلومات والاتصالات محمل SMT، وطابعة استنسل، وSPI، ومركب SMT، وفرن إعادة التدفق، وAOI، وخط إدخال DIP، ومعدات إدخال ذات شكل فردي، وآلة لحام موجة، وآلة لحام انتقائية، وناقلات PCB، ومعالجة NG/OK، ومعدات القطع، وأنظمة التفريغ. بالنسبة للمكونات ذات الشكل الفردي، يجب تخطيط العملية بعناية لأن حجم المكون وشكل الرصاص ودعم اللوحة وقوة الإدراج وطريقة اللحام كلها تؤثر على النتيجة النهائية. تساعد تكنولوجيا المعلومات والاتصالات العملاء على مطابقة خط الإنتاج الكامل وفقًا لحجم ثنائي الفينيل متعدد الكلور ونوع المكون والقدرة الإنتاجية واحتياجات الفحص وتخطيط المصنع. وهذا يجعل NPM-VF أسهل في الاتصال بإنتاج المصنع الحقيقي.
| فيديو نجاح العملاء
قامت شركة ICT بدعم أحد العملاء في أوزبكستان في مشروع كبير لتصنيع الإلكترونيات. تم التخطيط للمصنع للوحات الأم للكمبيوتر ومحركات أقراص الحالة الصلبة والمنتجات المتعلقة بالذاكرة والتجمعات الإلكترونية الأخرى. انضمت تكنولوجيا المعلومات والاتصالات إلى المشروع منذ مرحلة الاتصال المبكرة واستمرت خلال التثبيت والتصحيح واختبار الإنتاج. يتضمن خط SMT طابعة استنسل ICT-5151، وأربعة آلات وضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يتضمن خط DIP الإدخال اليدوي، ومعدات الإدخال ذات الشكل الفردي JUKI، واللحام الموجي ICT-Acrab350، وأنظمة النقل. أثناء اختبار الإنتاج، رأى العميل أن التنسيق الكامل ساعد في جعل عملية SMT وDIP أكثر وضوحًا وأسرع وأسهل في الإدارة.
| دعم الخدمة والتدريب
بالنسبة لمشروع آلة الإدراج NPM-VF Panasonic، تقوم تكنولوجيا المعلومات والاتصالات أولاً بالتحقق من احتياجات الإنتاج الحقيقية للعميل. يقوم فريقنا بمراجعة حجم ثنائي الفينيل متعدد الكلور ورسومات المكونات ونوع الرصاص واتجاه الإدخال وطريقة التغذية وطلب الدرج وعملية اللحام وهدف الإخراج وترتيب المشغل. هذه الخطوة مهمة لأن الإدراج الفردي يرتبط بشكل وثيق بالمكون نفسه. بعد وصول المعدات، يمكن لمهندسي تكنولوجيا المعلومات والاتصالات دعم تحديد موقع الخط، وفحص المرافق، وإعداد وحدة التغذية، وإعداد البرنامج، واختبار لوحة العينات، وتدريب المشغلين. يعتمد التدريب على عملية SMT وDIP بأكملها، بحيث يمكن لفريق العميل فهم كيفية ربط الإدخال بعمل SMT السابق وجودة اللحام اللاحقة.
| ملاحظات العملاء
عادةً ما يختار العملاء آلة إدخال النماذج الفردية التلقائية عندما يصبح الإدخال اليدوي بطيئًا أو غير مستقر أو يصعب التحكم فيه. في الإنتاج الحقيقي، قد يكون للمكونات ذات الشكل الفردي أشكال وارتفاعات وأوزان وهياكل رصاصية مختلفة. إذا كانت العملية تعتمد كثيرًا على العمل اليدوي، فقد يتغير الإنتاج والجودة من نوبة إلى نوبة. تساعد تكنولوجيا المعلومات والاتصالات العملاء على التحقق من هذه المشكلات من خلال عرض الخط الكامل. أثناء بدء التشغيل، يقوم المهندسون بمراجعة تغذية المكونات، وموضع الإدخال، ودعم ثنائي الفينيل متعدد الكلور، وطريقة اللحام، ونتائج الفحص، وسير عمل المشغل. يقدر العملاء هذا النوع من الدعم لأنه يساعدهم على تقليل وقت التجربة والخطأ. كما أنه يمنح فريقهم طريقة أكثر وضوحًا لتشغيل الإنتاج المختلط المكونات.
| الشهادات والمعايير
تقوم تكنولوجيا المعلومات والاتصالات بإعداد مشاريع خطوط إنتاج كاملة مع الاهتمام بالسلامة وسجلات الجودة وتفاصيل تسليم الصادرات. يمكن أن يدعم حل خط SMT وDIP الكامل المستندات الشائعة مثل CE، وRoHS، وISO9001، ومواد براءات الاختراع ذات الصلة. قبل الشحن، يقوم فريقنا بفحص حالة الماكينة والملحقات والأدوات الرئيسية والأجزاء المتعلقة بوحدة التغذية والصواني والكابلات وملفات البرامج وقطع الغيار والملصقات وقوائم التعبئة وحماية الصناديق الخشبية للتصدير. بالنسبة لمشروع آلة إدخال ثنائي الفينيل متعدد الكلور من Panasonic، تعد هذه الفحوصات مهمة نظرًا لأن الأدوات المفقودة أو أجزاء التغذية قد تؤدي إلى تأخير التثبيت. تساعد التعبئة الواضحة وإعداد المستندات العميل على الحصول على المعدات بسجلات أفضل وبدء إعداد المصنع بمشاكل أقل.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
تدعم تكنولوجيا المعلومات والاتصالات مصانع الإلكترونيات التي تحتاج إلى تخطيط كامل لخط الإنتاج، وليس شراء جهاز واحد فقط. يغطي عملنا وضع SMT، وإدخال DIP، وإدخال الأشكال الفردية، واللحام الموجي، واللحام الانتقائي، والطلاء، والتوزيع، والفحص، والتنظيف، والتعامل مع ثنائي الفينيل متعدد الكلور. بالنسبة للعملاء الذين يستخدمون حلول SMT وDIP Component Insertion Machine، يمكن أن تساعد تكنولوجيا المعلومات والاتصالات في ربط اختيار الماكينة بتصميم اللوحة ونوع المكون وطريقة اللحام واحتياجات الفحص والقدرة الإنتاجية. لقد عملنا مع أكثر من 1700 عميل في أكثر من 80 دولة، ونغطي إلكترونيات الطاقة، وإلكترونيات السيارات، وإضاءة LED، وأجهزة الاتصالات، والتحكم الصناعي، والإلكترونيات الاستهلاكية، والمنتجات المتعلقة بالكمبيوتر. تساعد فرق الهندسة والخدمة لدينا العملاء على الانتقال من تخطيط الإنتاج إلى التشغيل اليومي المستقر.
