SM485P
I.C.T
| الكمية: | |
|---|---|

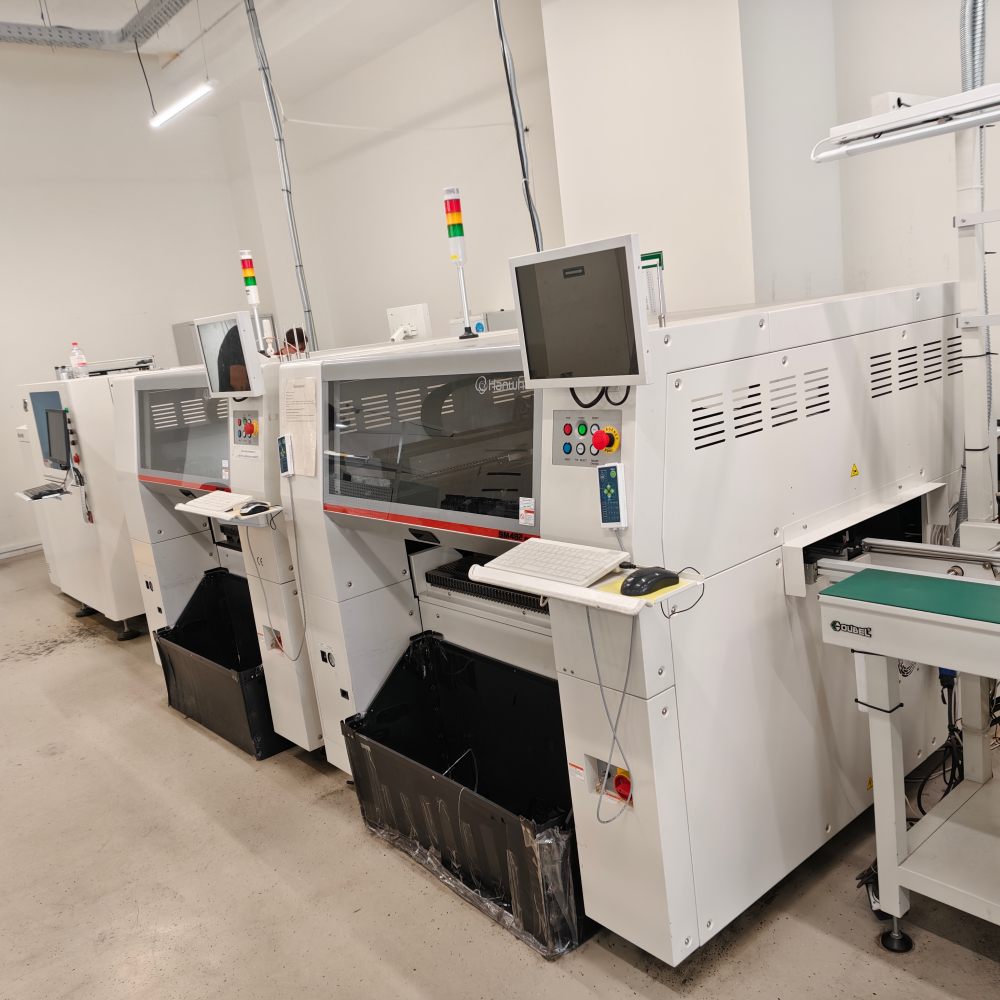

| آلة اختيار ووضع PCB SMT الموثوقة
تقف آلة الالتقاط والوضع PCB SMT من Hanwha بقوة في المصانع التي لا تنام أبدًا. تحمل جميع الطرازات نفس الأساسيات الصلبة: الرؤية التي تلتقط الأجزاء أثناء الطيران دون إبطاء، ووحدات التغذية التي تعمل بالكهرباء أو الهواء معًا لاستخدام المخزون القديم وتوفير المال، والبرامج المباشرة التي يمكن لأي شخص التعامل معها بسرعة. إنها تتعامل مع أي حجم أو مكون للوحة مع تحكم محكم. تقوم تكنولوجيا المعلومات والاتصالات بنقل هذه الآلات التي يمكن الاعتماد عليها إلى العملاء، مع الاهتمام بتصميم الخط والإعداد والتدريب العملي بحيث يبدأ الإنتاج نظيفًا ويظل قويًا بغض النظر عن البلد.
| مقدمة النموذج
سرعة الملك: SM471Plus
يحتوي SM471Plus على جسر واحد وعشرة مغازل لكل رأس لدفع 78000 CPH عندما يصطف كل شيء بشكل صحيح. تعمل الرؤية الطائرة على تثبيت شرائح 0402 الصغيرة عند ±40 ميكرومتر والدوائر المرحلية عند ±50 ميكرومتر. تقوم المتاجر ذات الحجم الكبير ببناء الهواتف أو الأدوات الذكية بالحصول على آلة الالتقاط والوضع الأوتوماتيكية هذه للتشغيل بدون توقف. تصل اللوحات القياسية إلى 510 × 460 مم، مع خيارات للمهام الأكبر عندما يتطلب الأمر ذلك.
متين لجميع الأغراض: SM481Plus
يدير SM481Plus جسرًا واحدًا مزودًا بستة مغازل لكل رأس لثبات 40,000 CPH على الأجزاء التي يصل طولها إلى 42 مم. تعمل رؤية المرحلة على تشديد وضع IC إلى ±30 ميكرومتر. يختار صانعو السيارات والأجهزة آلة PCB SMT Pick and Place للخطوط التي تقوم بتبديل أحجام الأجزاء يوميًا. يتعامل وضع المسار الواحد مع الألواح الطويلة التي يصل طولها إلى 1500 مم دون قطع أي خطوة.
سيد الوظيفة الفردية: SM482Plus
تعمل ستة أعمدة دوران على جسر واحد على دفع SM482Plus إلى 30,000 CPH حتى مع الأشكال الغريبة على الألواح التي يصل حجمها إلى 1,200x510 مم. تحافظ رؤية المرحلة على الدوائر المتكاملة عند ± 30 ميكرومتر. تستخدمه وحدات الإضاءة والمنشآت الصناعية عندما لا تتناسب الأجزاء مع القالب المعتاد ولا يستطيع الخط تحمل التأخير.
ثقيل ثنائي المسار: DECAN L2
يقدم DECAN L2 جسرين، ستة مغازل لكل منهما، مقابل 56000 CPH عبر الأجزاء العريضة حتى 55 مم. تصل الرؤية الطائرة إلى ±28 ميكرومتر على الرقائق الصغيرة. يختار صانعو مصابيح LED وخطوط اللوحات الكبيرة آلة PCB SMT Pick and Place لتدفق مزدوج المسار وألواح تمتد إلى 1200 مم تحت ضغط يومي شديد.
| مواصفة
| المعلمة | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعة التنسيب (الأمثل) | 78,000 CPH | 40،000 cph | 30,000 CPH | 56,000 CPH |
| عدد المغزل | 10 مغازل/رأس (1 جسر) | 6 مغازل/رأس (1 جسر) | 6 مغازل/رأس (1 جسر) | 6 مغزل / رأس (2 جسور) |
| دقة التنسيب (رقاقة) | ±40 ميكرومتر (0402) | ±40 ميكرومتر (0402) | ±40 ميكرومتر (0402) | ±28 ميكرومتر (03015) |
| دقة التنسيب (IC) | ± 50 ميكرومتر | ± 30 ميكرومتر | ± 30 ميكرومتر | ± 25 ميكرومتر |
| نطاق المكونات | 0402 ~ □14 مم (ارتفاع 12 مم) | 0402 ~ □42 مم (ارتفاع 15 مم) | 0402 ~ □55 مم (ارتفاع 15 مم) | 0402 ~ □21 مم (الارتفاع 12 مم، حتى □55 مم اختياري) |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (قياسي) | 510 × 460 ملم | 460 × 400 ملم | 740 × 460 ملم | 510 × 460 ملم |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (الخيار) | 610 × 460 ملم | 1500 × 460 ملم | 1200 × 510 ملم | ما يصل إلى 1200 × 460 ملم |
| سعة وحدة التغذية (8 مم) | 120ea | 120ea | 120ea | 120ea |
| نظام الرؤية | رؤية الطيران | رؤية المرحلة | رؤية المرحلة | رؤية الطيران |
| المزيد من المنتجات ذات الصلة بـ SMT
تقوم تكنولوجيا المعلومات والاتصالات ببناء خطوط SMT كاملة لدعم أي ماكينة PCB SMT Pick and Place مع اللوادر المفرغة التي تمسح الألواح نظيفة، والطابعات التي تقوم بإسقاط المعجون عند الحاجة بالضبط، وأفران إعادة التدفق متعددة المناطق التي تشكل مفاصل قوية، ووحدات AOI التي تكتشف المشاكل بسرعة. يتم ربط كل قطعة بإحكام من أجل جولات متواصلة. يعمل النظام الكامل على رفع الإنتاج الجيد، وتقليل الخردة، والثبات في مصانع السيارات، والطبية، والإضاءة، والمصانع الاستهلاكية. تخرج الألواح جاهزة للشارع، ونقوم بتغطية التخطيط والدعم منذ المكالمة الأولى وحتى التشغيل اليومي.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| خط SMT | تركيا خط SMT عالي الجودة مؤتمت بالكامل ويمكن تتبعه. |
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة التفتيش | أجهزة فحص SMT مثل AOI وSPI والأشعة السينية ومفتش الاستنسل. |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج. |
| فيديو نجاح العملاء
هبط اثنان من مهندسي تكنولوجيا المعلومات والاتصالات في طاجيكستان لبدء عملية LED. تضمنت الصفقة خطين SMT كاملين يشغلان العديد من ماكينات PCB SMT Pick and Place، بالإضافة إلى DIP، والطلاء، والتوزيع، وخطوط تجميع مصابيح LED الكاملة. يُظهر مقطع الفيديو الصناديق وهي تتحرك بأمان، والآلات تعمل معًا بسلاسة، والطواقم المحلية تتعلم خطوة بخطوة، والخطوط التي تحول كل نوع من مصابيح LED بشكل نظيف وسريع. أنهى المالك الثناء المباشر على الإطلاق السريع والنتائج عالية الجودة.
| دعم الخدمة والتدريب
تقدم تكنولوجيا المعلومات والاتصالات الخدمة الكاملة والتدريب حول كل آلة اختيار ووضع PCB SMT. نحن نقوم بقياس احتياجاتك، ورسم خريطة للخط، والتعامل مع الشحن، وبناءه في الموقع، وتدريب موظفيك مباشرة. ينطلق المهندسون إلى الطريق في أي مكان للحصول على الإصلاحات أو النصائح. يعمل العمل المستمر على ضبط العمليات وإضافة ترقيات للحفاظ على ارتفاع الإنتاج وندرة الأعطال.
| شهادات العملاء
يتحدث العملاء بشكل مباشر عن كون مهندسي تكنولوجيا المعلومات والاتصالات أذكياء وثابتين في العمل. إنهم يعتمدون على آلة PCB SMT Pick and Place للحصول على موثوقية يومية. التعبئة تقف في وجه الشحن القاسي، وتعود الإجابات بسرعة. التدريب يجعل الطاقم يضع الألواح المثالية بسرعة دون أي هدر تقريبًا.
| الشهادات والمعايير
تحمل تكنولوجيا المعلومات والاتصالات العلامات العالمية الرئيسية التي تعني الأعمال: CE للتشغيل الآمن، وRoHS للمواد النظيفة، وISO9001 للرقابة المشددة. تعمل براءات الاختراع على تأمين أفكارنا الذكية في معدات SMT. كل هذا يدعم كل آلة وخدمة اختيار ووضع SMT أوتوماتيكية مع القواعد الدولية الصارمة بشأن الجودة والسلامة والممارسات الخضراء.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
تدير شركة ICT مراكزها الخاصة للبحث والتطوير والبناء في الصين، ويعمل بها 89 شخصًا، 20 منهم مهندسين. لقد انطلقنا بسرعة بعد أن بدأنا في عام 2012. والآن يدير أكثر من 1600 عميل في 72 دولة حلولنا الإلكترونية الكاملة. تتبع كل خطوة من خطوات المصنع فحوصات صارمة وقواعد جودة بحيث تصل الآلات الصلبة إلى المصانع البعيدة الجاهزة للعمل.
