في عالم الإلكترونيات عالية الأداء، تواجه الشركات المصنعة التحدي الملح المتمثل في ضمان الإدارة الحرارية مع الحفاظ على سلامة وصلات اللحام في المكونات الثقيلة والمعقدة مثل المشتتات الحرارية وأجهزة الذكاء الاصطناعي. يمكن أن يؤدي حل اللحام بإعادة التدفق الخاطئ إلى منتجات غير موثوقة وإصلاحات مكلفة وعملاء غير راضين.
وهنا يأتي دور تكنولوجيا المعلومات والاتصالات. نحن متخصصون في حلول اللحام بإعادة التدفق المخصصة التي تلبي احتياجات الصناعات ذات معايير الأداء الصارمة، بدءًا من البنية التحتية لـ 5G وحتى معالجات الذكاء الاصطناعي والفضاء والأجهزة الطبية. لا تعمل أنظمتنا الحديثة على تحسين دقة اللحام فحسب، بل تضمن أيضًا تصميم منتجاتك لتدوم في أصعب الظروف.

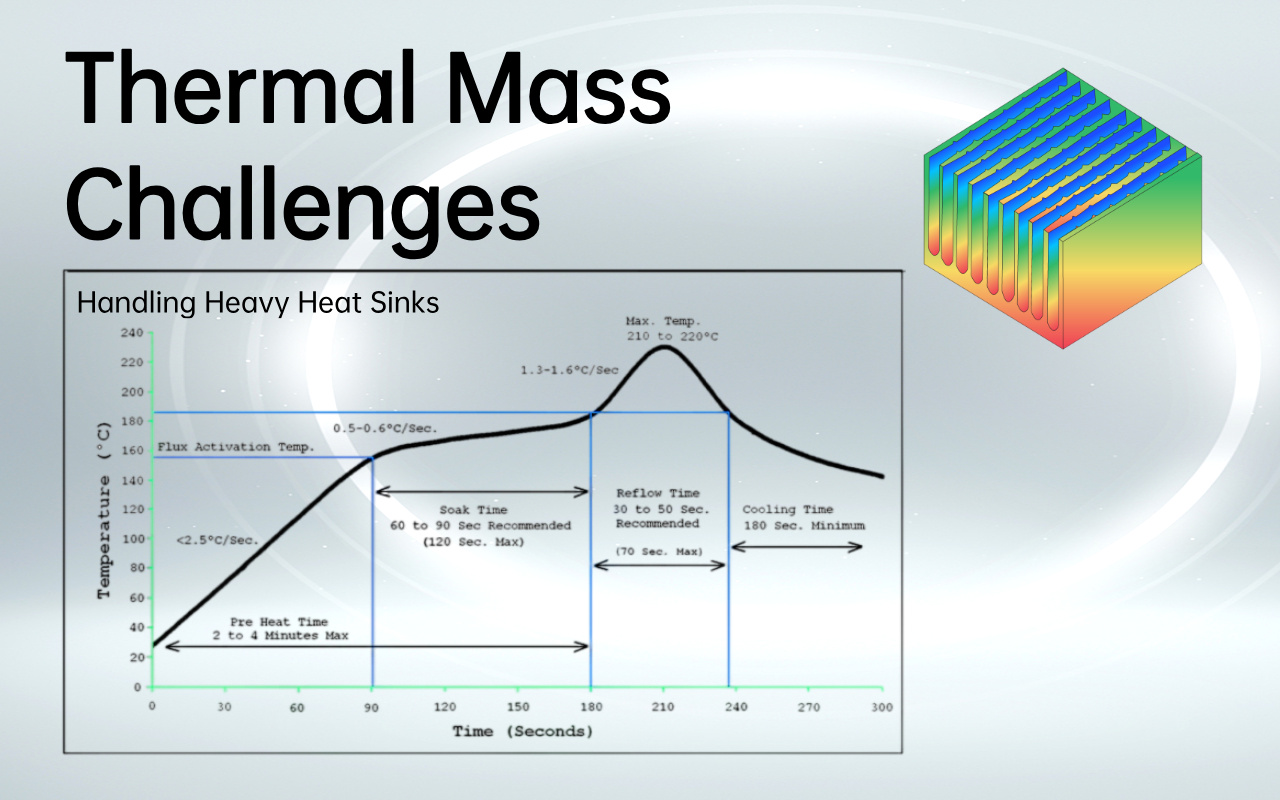

تعتبر المشتتات الحرارية، خاصة تلك المستخدمة في محطات 5G، ثقيلة ومكونات ضخمة يصل وزنها غالبًا إلى 10 كجم. تشكل هذه الهياكل، المصممة لتبديد الحرارة الهائلة، تحديًا كبيرًا أثناء عملية اللحام بإعادة التدفق بسبب كتلتها الحرارية العالية. تكافح أفران إعادة التدفق التقليدية لتوفير تسخين موحد لمثل هذه المكونات الكبيرة، مما يؤدي إلى:
ارتفاع غير متساوٍ في درجة الحرارة : قد لا تسخن بعض المناطق بدرجة كافية لإعادة التدفق بشكل صحيح، بينما قد ترتفع درجة حرارة مناطق أخرى.
المفاصل الباردة والحرارة المفرطة : يؤدي هذا الخلل إلى إضعاف مفاصل اللحام والإضرار بالأداء الميكانيكي والحراري العام للمشتت الحراري.
عادةً ما توفر أنظمة النقل القياسية المستخدمة في أفران إعادة التدفق الحد الأدنى من الدعم، حيث تمسك فقط بحواف المكونات. يؤدي الوزن الهائل للمشتت الحراري الذي يبلغ وزنه 10 كجم إلى:
اختلال المحاذاة : مع مرور الوقت، يمكن أن يؤدي التمدد الحراري وضغط الوزن إلى تشوه قضبان الناقل، مما يؤدي إلى اختلال محاذاة المنتج.
الترهل : يؤدي دعم الحافة فقط إلى الترهل في وسط المكونات الثقيلة أثناء مراحل درجات الحرارة المرتفعة، مما يزيد من خطر عيوب التسخين واللحام غير المتسقة.
يتطلب تصغير مكونات شبكات الجيل الخامس، مثل وحدات الترددات اللاسلكية، تحكمًا دقيقًا في درجة الحرارة. ومع ذلك، فإن العديد من أفران إعادة التدفق القياسية تكافح من أجل الحفاظ على درجة حرارة موحدة، مما يؤدي إلى:
تقلبات درجات الحرارة : يمكن أن تتسبب الاختلافات التي تزيد عن ±2 درجة مئوية في حدوث مشكلات مثل انحراف المكونات، أو فراغات اللحام، أو إعادة التدفق غير الكامل.
فشل المكونات : يمكن أن تؤثر هذه التقلبات على موثوقية وأداء مكونات 5G، مما يؤدي إلى إصلاحات مكلفة وتوقف عن العمل.
تتطلب المشتتات الحرارية الكبيرة عملية تسخين تدريجية ومضبوطة لضمان توزيع موحد لدرجة الحرارة. غالبًا ما تفشل الأفران التقليدية في إدارة الأحمال الحرارية الهائلة. تشمل الميزات الرئيسية لأفران إعادة التدفق المخصصة ما يلي:
تسخين متعدد المناطق : يلزم وجود 10 مناطق تسخين على الأقل لتوزيع درجة الحرارة بشكل موحد، ويوصى باستخدام 12-24 منطقة للمكونات الأكبر حجمًا.
منحدر تدريجي لدرجة الحرارة : يضمن ذلك درجة حرارة ثابتة عبر المشتت الحراري، مما يقلل من الضغط الحراري ويحسن أداء وصلة اللحام.
تعتبر مكونات 5G حساسة للغاية لتقلبات درجات الحرارة. لتلبية الاحتياجات الدقيقة لهذه العناصر المصغرة عالية التردد، توفر أنظمة إعادة التدفق لدينا ما يلي:
التحكم PID لكل منطقة على حدة : يسمح بتعديلات دقيقة لدرجة الحرارة لكل قسم من أجزاء التجميع.
ردود الفعل الحرارية في الوقت الحقيقي : يضمن لحام متسق مع حماية المكونات الحساسة من الحرارة الزائدة.
يضمن هذا المستوى من الدقة أن تحافظ وحدات 5G RF الدقيقة على سلامتها وأدائها في ظل ظروف الطاقة العالية.
لمنع الأكسدة أثناء عملية إعادة التدفق، تدمج الأفران المخصصة ما يلي:
جو النيتروجين : تعمل البيئة الخاضعة للرقابة ومنخفضة الأكسجين على تقليل الأكسدة دون استهلاك مفرط للنيتروجين.
غرف محكمة الغلق مزودة بمحللات الأكسجين : تحافظ هذه الغرف على مستويات منخفضة من الأكسجين في جزء في المليون (PPM)، مما يحسن جودة وصلة اللحام ومقاومة التآكل.
تعمل هذه البيئة الخاضعة للرقابة على تعزيز متانة وموثوقية كل من المشتتات الحرارية ووحدات 5G.

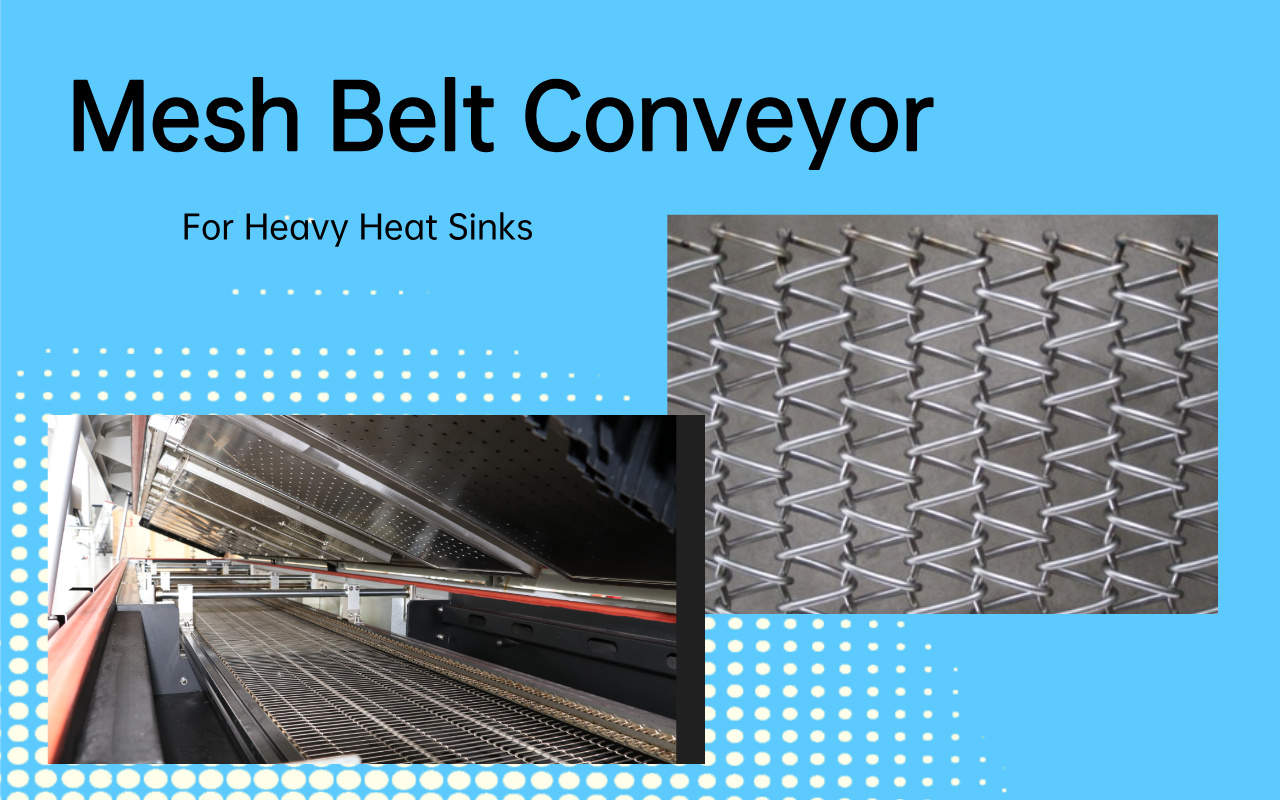

تواجه أنظمة النقل بالسكك الحديدية التقليدية متطلبات اللحام الثقيل بالمشتت الحراري، مما يوفر الحد الأدنى من الدعم وتكون عرضة للتشوه تحت وزن المكونات الكبيرة، مثل تلك الموجودة في محطات 5G الأساسية. ولمعالجة هذه المشكلة، قامت شركة ICT بتطوير ناقل سير شبكي نقي مقوى من الفولاذ المقاوم للصدأ ، مصمم لدعم المكونات الثقيلة بكفاءة طوال عملية إعادة التدفق.
هذا الحزام الشبكي المخصص:
يوزع الحمل بالتساوي : يدعم المشتتات الحرارية التي تزيد عن 10 كجم، مما يضمن الاستقرار ويمنع عدم المحاذاة.
يمنع الترهل والتشوه : حتى عند معالجة مجموعات ثقيلة متعددة في وقت واحد.
يضمن النقل الموثوق : يضمن محاذاة سلسة ودقيقة عبر كل منطقة درجة حرارة، مما يحسن أداء اللحام.
من خلال استبدال أنظمة النقل التقليدية، فإننا نزيل خطر سوء المحاذاة، مما يضمن جودة وصلة اللحام المثالية.
يمكن لمحركات النقل القياسية أن تتوقف أو تتآكل تحت الأحمال الثقيلة المستمرة، مما يتسبب في تأخير الإنتاج. تستخدم أنظمتنا المخصصة محركات ذات عزم دوران عالي وعلب تروس مطورة ، تم تصميمها خصيصًا للتعامل مع وزن المشتتات الحرارية الكبيرة مع الحفاظ على السرعة وعزم الدوران الثابتين.
تتضمن الميزات الرئيسية لهذا الإعداد المخصص ما يلي:
المحركات كبيرة الحجم : مصممة لضمان النقل الموثوق والمستمر للمشتتات الحرارية الثقيلة دون توقف.
سرعات قابلة للتعديل : تتراوح من 300 إلى 2000 مم/دقيقة، مما يسمح بنقل دقيق وسلس.
تقليل الاهتزاز : يقلل من خطر عدم المحاذاة أو تعطل معجون اللحام أثناء عملية اللحام.
ويضمن هذا الإعداد عملية مستقرة وغير مضطربة، مما يوفر وصلات لحام عالية الجودة في كل مرة.
يتطلب تحقيق تسخين موحد عبر المكونات الكبيرة ذات المتطلبات الحرارية مثل المشتتات الحرارية تكوينات متقدمة لفرن إعادة التدفق. تشتمل أنظمتنا على 10 مناطق تسخين يتم التحكم فيها بشكل مستقل (العلوي والسفلي)، مما يؤدي إلى إنشاء ملف حراري متدرج يسمح بالتسخين التدريجي والمتساوي.
فوائد هذا التكوين متعدد المناطق:
مرحلة النقع الممتدة : تسهل معادلة الحرارة بشكل أفضل عبر الكتلة الكاملة للمشتت الحراري.
درجة حرارة ثابتة : يضمن وصول المشتت الحراري إلى درجة حرارة إعادة التدفق المثالية في نفس الوقت، مما يمنع حدوث مشكلات مثل الفراغات أو البلل غير الكامل.
التحكم الدقيق : يقلل العيوب، ويضمن وصلات لحام عالية الجودة حتى بالنسبة للمكونات الكبيرة.
ومن خلال تحسين عملية إعادة التدفق من خلال التحكم متعدد المناطق، فإننا نضمن جودة لحام مثالية للمشتتات الحرارية الكبيرة في التطبيقات الصعبة.

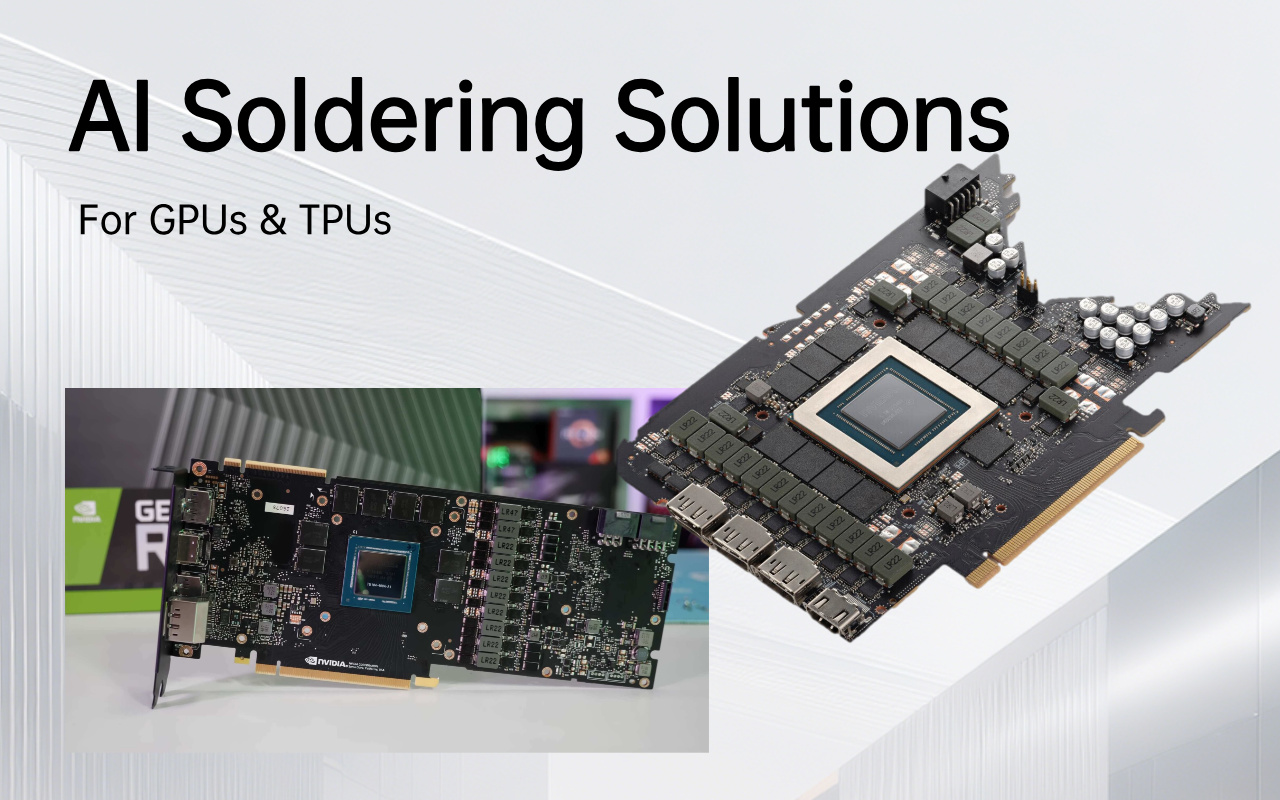

مع النمو السريع لتكنولوجيا الذكاء الاصطناعي، أصبحت مكونات مثل وحدات معالجة الرسومات (GPUs) ومعالجات الذكاء الاصطناعي ضرورية لدفع الابتكار عبر صناعات مثل السيارات والروبوتات والتعلم العميق. تولد هذه المكونات عالية الأداء حرارة كبيرة، مما يجعل الإدارة الحرارية الدقيقة أمرًا بالغ الأهمية أثناء عملية اللحام.
وحدات معالجة الرسومات (GPUs) : تتطلب وحدات معالجة الرسومات، وهي جزء لا يتجزأ من معالجة الذكاء الاصطناعي، تحكمًا دقيقًا في درجة الحرارة أثناء اللحام لمنع ارتفاع درجة الحرارة. تضمن أن حلول اللحام المخصصة بإعادة التدفق يتم لحام كل من وحدة معالجة الرسومات ومكونات التبريد الخاصة بها بشكل موثوق دون المساس بتبديد الحرارة.
معالجات الذكاء الاصطناعي (مثل وحدات TPU) : تتطلب وحدات معالجة Tensor (TPUs) ومعالجات الذكاء الاصطناعي الأخرى ملفات تعريف درجة حرارة متخصصة لتجنب الإجهاد الحراري وفشل وصلات اللحام. توفر أنظمتنا تحكمًا عالي الدقة في درجة الحرارة ، مما يضمن اللحام الأمثل دون الإضرار بالمكونات الحساسة.
تضمن هذه الحلول المخصصة أداء وموثوقية وحدات معالجة الرسومات ومعالجات الذكاء الاصطناعي في ظل الظروف الصعبة.
بالإضافة إلى التطبيقات التقليدية، تعتمد العديد من المنتجات المتخصصة أيضًا على اللحام بإعادة التدفق المخصص لتحقيق الأداء الأمثل وطول العمر:
إلكترونيات الفضاء الجوي : في الفضاء الجوي، يجب أن تتحمل المكونات مثل أنظمة إدارة الطاقة وإلكترونيات التحكم في الطيران الظروف القاسية. يضمن اللحام بإعادة التدفق مفاصل لحام دقيقة يمكنها تحمل الضغط الناتج عن الارتفاعات العالية وتقلبات درجات الحرارة.
الأجهزة الطبية الذكية : تتطلب الأجهزة الطبية المحمولة مثل أجهزة تخطيط القلب وأجهزة مراقبة الجلوكوز لحامًا دقيقًا للغاية لضمان عملها بدقة وموثوقية في البيئات الطبية. تعمل حلول إعادة التدفق المخصصة على منع العيوب، مما يضمن بقاء هذه الأجهزة آمنة وفعالة.
إلكترونيات السيارات المتقدمة : في صناعة السيارات، تتطلب المكونات المستخدمة في السيارات الكهربائية وأنظمة القيادة الذاتية حلول لحام قوية تتعامل مع المكونات الخفيفة والثقيلة. تضمن أنظمتنا الموثوقية على المدى الطويل حتى في ظروف تشغيل السيارة الصعبة.
الأجهزة القابلة للارتداء : يلعب اللحام بإعادة التدفق دورًا حاسمًا في التكنولوجيا القابلة للارتداء، حيث يجب أن تكون المكونات عالية الكثافة ملحومة بدقة لضمان متانة وأداء الأجهزة مثل الساعات الذكية وأجهزة تتبع اللياقة البدنية. تلبي حلولنا المتطلبات الصارمة لمركبات ثنائي الفينيل متعدد الكلور المصغرة والمعبأة بكثافة.

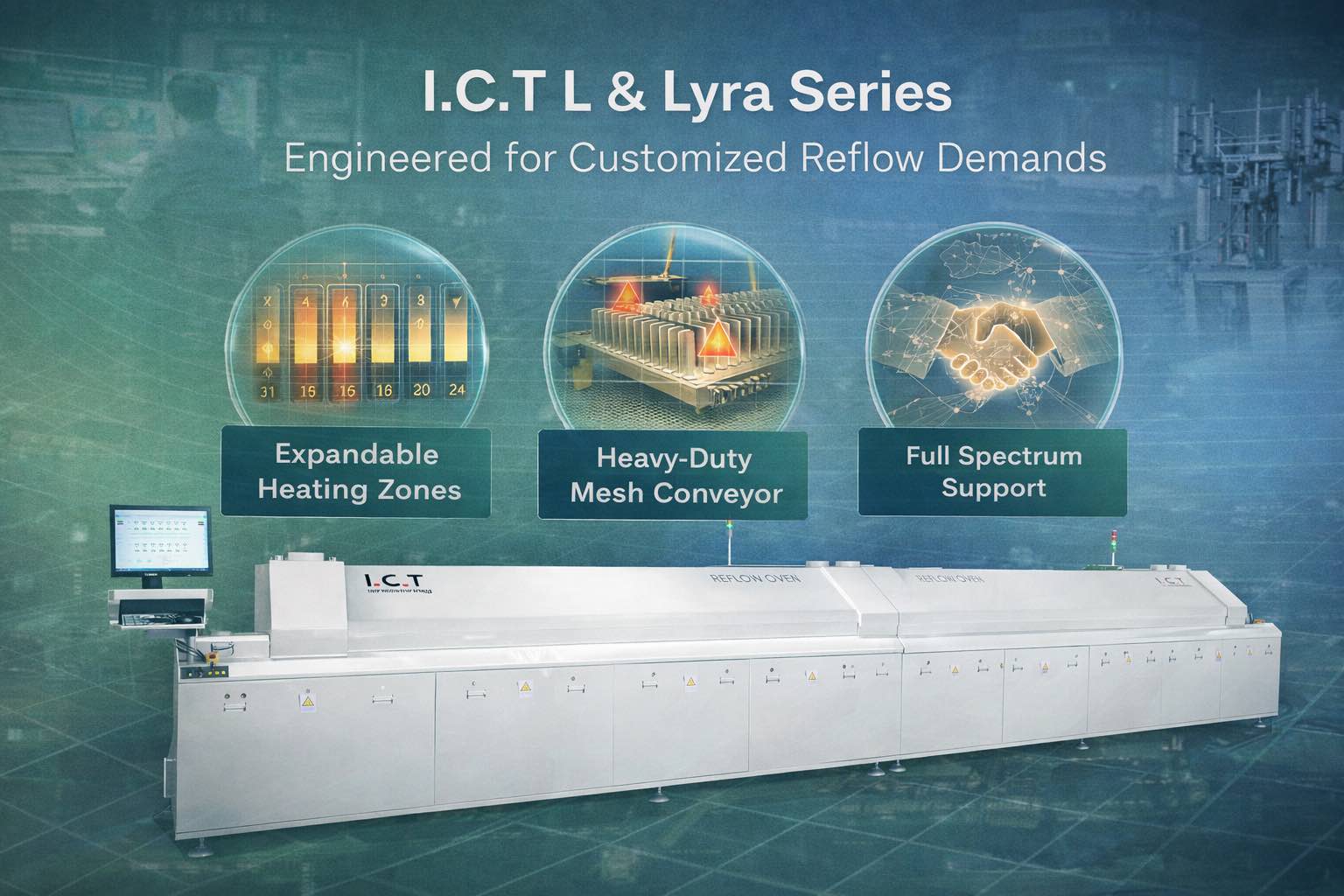

يبدأ فرن إعادة التدفق I.CT Lyra بـ 8-12 منطقة ويمكن توسيعه إلى أكثر من 24 منطقة حسب الحاجة. تتيح هذه المرونة، جنبًا إلى جنب مع البرامج المتقدمة، للمهندسين تخزين الملفات التعريفية وتحسينها لمختلف أنواع المنتجات، مما يضمن التحكم الحراري الدقيق لمختلف التطبيقات، بدءًا من المشتتات الحرارية الكبيرة ووصولاً إلى مكونات 5G الحساسة.
يأتي كل فرن إعادة التدفق من سلسلة L مزودًا بحزام شبكي مقوى ونظام دفع عالي الطاقة، مصمم للتعامل مع الأحمال المستمرة التي تزيد عن 10 كجم. ويضمن هذا الإعداد المتين التشغيل الموثوق به، ويمنع الترهل ويحافظ على النقل المستقر، حتى مع المكونات الثقيلة.
نحن نقدم خدمة شاملة، بما في ذلك المحاكاة الحرارية، وتطوير الملف الشخصي، والتركيب في الموقع، وتدريب المشغلين. ويضمن دعمنا زيادة سريعة وأداء مستدامًا، مما يجعل السلسلة L حلاً فعالاً وطويل الأمد لاحتياجات الإنتاج الخاصة بك.

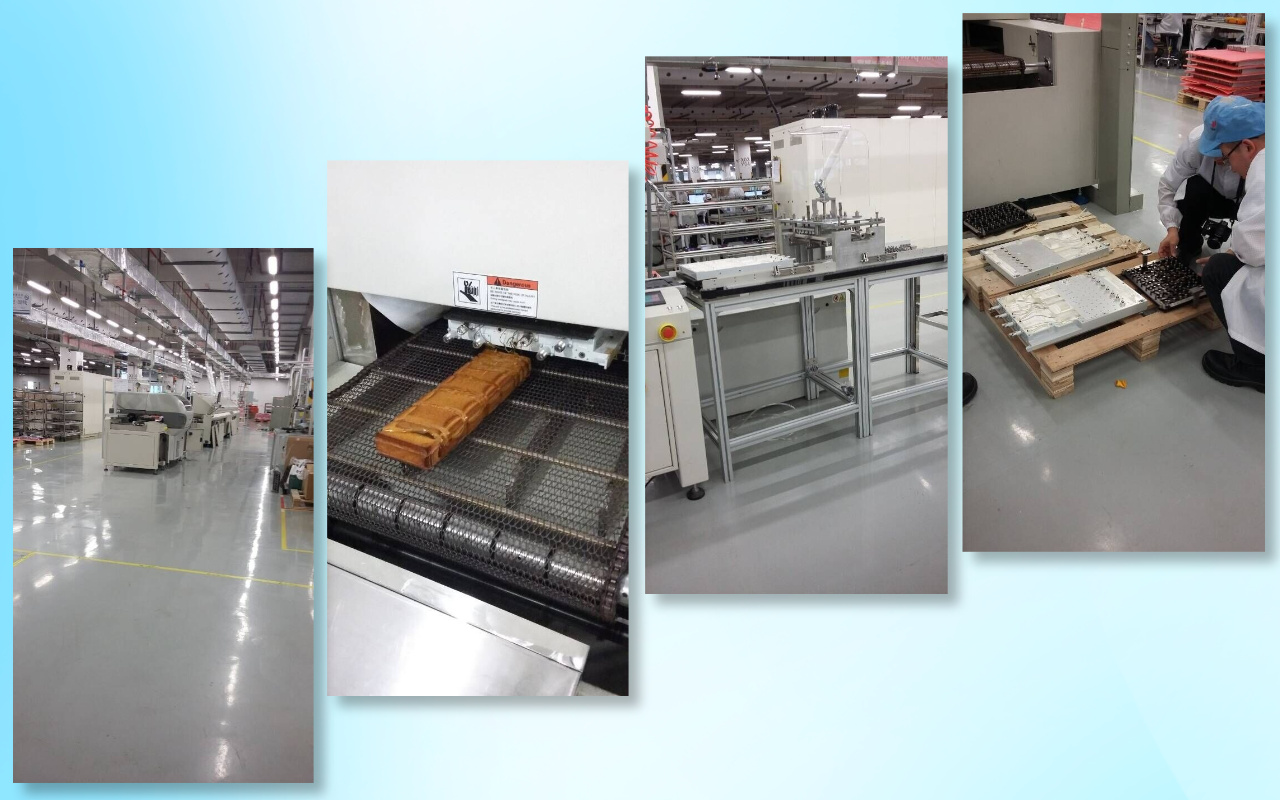

بالتعاون مع Huawei، قمنا بتطوير فرن إعادة تدفق مخصص مكون من 24 منطقة مصمم خصيصًا لإنتاج المشتت الحراري لمحطة 5G الأساسية. كان التحدي الأساسي هو تحقيق توزيع ثابت لدرجة الحرارة عبر المشتتات الحرارية الكبيرة والثقيلة، التي يصل وزن كل منها إلى 10 كجم.
من خلال دمج المزيد من مناطق التسخين، أنشأنا ملفًا حراريًا فائق التدرج يضمن درجة حرارة دقيقة وموحدة عبر عملية إعادة التدفق بأكملها. وقد سمح ذلك بالتخلص من البقع الباردة والحفاظ على مستوى عالٍ من اتساق درجة الحرارة خلال مرحلتي النقع وإعادة التدفق. وكانت النتيجة تحسين جودة وصلة اللحام واستقرارها، وتلبية المتطلبات الحرارية الصارمة لتطبيقات 5G من هواوي.

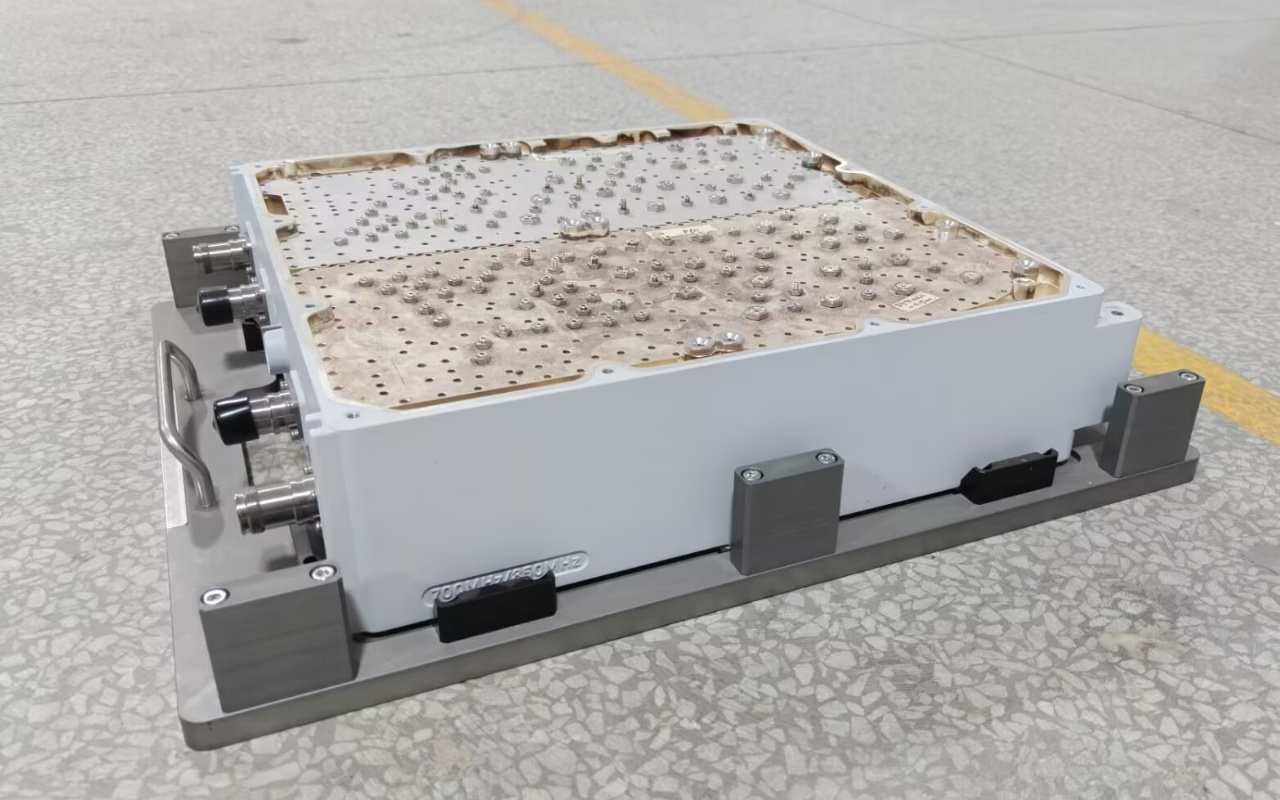

بالنسبة لمشروع آخر لمحطة قاعدة 5G، عملنا مع عميل متخصص في مرشحات التجاويف المعدنية المستخدمة لتصفية الإشارات غير المرغوب فيها واختيار نطاقات تردد محددة. وشكلت هذه المرشحات المعدنية، التي يزيد وزنها عن 13 كجم، تحديات فريدة بسبب حجمها ووزنها.
ولمواجهة هذه التحديات، قمنا بتصميم فرن إعادة التدفق المخصص بنظام متعدد المناطق قادر على التعامل مع المكونات المعدنية الكبيرة مع ضمان التحكم الدقيق في درجة الحرارة. يمنع هذا الحل الاعوجاج ويضمن لحام إعادة التدفق المناسب لجميع المكونات، مما يحافظ على سلامة الفلتر المعدني.
وكانت نتائج هذا التعاون واضحة في تعزيز موثوقية وصلة اللحام والأداء العام لمرشحات التجويف المعدني. ويضمن التسخين التدريجي والمتحكم فيه الظروف المثالية لكل من الهيكل المعدني الثقيل والمكونات الدقيقة، مما يساهم في تحسين جودة المنتج وموثوقيته للبنية التحتية لشبكة الجيل الخامس.
في تكنولوجيا المعلومات والاتصالات، نحن نفهم التعقيدات والتحديات المتعلقة بإعادة التدفق في المنتجات عالية الأداء. بدءًا من المشتتات الحرارية الثقيلة ووصولاً إلى معالجات الذكاء الاصطناعي المتقدمة ومكونات 5G، توفر حلول اللحام بإعادة التدفق المخصصة لدينا الدقة والموثوقية اللازمة لتلبية معايير الصناعة الأكثر تطلبًا.
اتصل بنا اليوم لمناقشة كيف يمكن لحلول اللحام بإعادة التدفق المخصصة لدينا أن تعزز خط إنتاج SMT الخاص بك وتضمن نجاح منتجاتك على المدى الطويل. تواصل مع فريقنا للحصول على استشارة الخبراء وإيجاد الحل الأمثل لاحتياجات اللحام الخاصة بك.
تحتوي الأفران القياسية عادة على 6-8 مناطق وناقلات السكك الحديدية محسنة لمركبات ثنائي الفينيل متعدد الكلور خفيفة الوزن. يحتوي المشتت الحراري الذي يبلغ وزنه 10 كجم على قصور حراري هائل، لذا فإن المناطق غير الكافية تسبب تدرجات كبيرة في درجة الحرارة - فبعض المناطق لا تصل أبدًا إلى إعادة التدفق بينما ترتفع درجة حرارة مناطق أخرى. تتشوه القضبان أيضًا تحت الوزن، مما يؤدي إلى سوء محاذاة المنتج والمخاطرة بالتلف. تعمل الأفران المخصصة على حل هذه المشكلة من خلال أكثر من 10 مناطق للتدفئة التدريجية والموحدة وأحزمة شبكية كاملة الدعم يمكنها حمل الأحمال الثقيلة دون الانحناء.
بالنسبة للمشتتات الحرارية للمحطة الأساسية فئة 5G من 5 إلى 10 كجم، نوصي بما لا يقل عن 10-12 منطقة، مع 24 منطقة مثالية لمتطلبات التوحيد الأكثر تطلبًا. تسمح المناطق الإضافية بوقت نقع ممتد لموازنة درجة الحرارة عبر القواعد السميكة والزعانف الكثيفة، مما يمنع الفراغات ويضمن بلل كل واجهة لحام بالكامل. تجبر المناطق الأقل منحدرات عدوانية تخلق نقاطًا ساخنة/باردة وتزيد من مخاطر العيوب.
توفر الأحزمة الشبكية النقية دعمًا سفليًا بنسبة 100%، وتوزع الوزن بالتساوي وتمنع ترهل أو تزييف التجميعات الثقيلة أثناء التسخين. تلتصق القضبان بالحواف فقط، لذا فإن الأحمال الثقيلة تؤدي إلى انحناء السكة أو تتسبب في تدلي المركز، مما يؤدي إلى اختلال المحاذاة واحتمال تلف اللوحة/الفرن. تعمل الأحزمة الشبكية أيضًا على تبسيط عملية التنظيف وتسمح بمعالجة التركيبات المشوهة أو غير المنتظمة الشائعة في إنتاج المشتت الحراري.
نعم، تتميز الأفران المخصصة الحديثة بتخزين الوصفات لعشرات الملفات الشخصية، وإعدادات الناقل سريعة التغيير، والمراقبة في الوقت الفعلي. يحدد المشغلون الملف التعريفي المناسب (المشتت الحراري الثقيل مقابل وحدة 5G الدقيقة) في واجهة HMI، ويضمن التحكم المستقل في المنطقة بالإضافة إلى قدرة النيتروجين إمكانية التكرار عبر أنواع المنتجات دون المساس بالجودة أو الإنتاجية.
