ICT-1200
I.C.T
| الكمية: | |
|---|---|
| نظرة عامة على طابعة الاستنسل ICT-1200 LED
طابعة ICT-1200 LED Stencil هي طابعة لصق لحام أوتوماتيكية عالية الدقة مصممة لـ LED وغيرها من المنتجات كبيرة الحجم. مع أكثر من 25 عامًا من الخبرة، توفر تكنولوجيا المعلومات والاتصالات حلاً كاملاً لمصنع SMT، حيث تدمج هذه الطابعة مع أنظمة 4.0 الصناعية وأنظمة MES لإنتاج خالي من العيوب. إنها تتميز بأتمتة متقدمة، بما في ذلك المعايرة التلقائية لثنائي الفينيل متعدد الكلور، وتنظيف الاستنسل، وضغط الممسحة المطاطية القابلة للتعديل، مما يضمن طباعة عالية الجودة. تم بيع أكثر من 1900 وحدة في عام 2021، لتحتل المرتبة الثانية في صناعة SMT، وتستخدم هذه الطابعة مكونات مستوردة من أعلى العلامات التجارية لضمان عمر طويل واستقرار. مثالي للمصنعين الذين يبحثون عن الكفاءة والموثوقية، فهو يدعم أنواع PCB المتنوعة مثل أجهزة تلفزيون LCD وإلكترونيات المركبات، مع واجهة Windows 10 سهلة الاستخدام لسهولة التشغيل.
| ميزة
توفر طابعة الاستنسل ICT-1200 LED دقة موضعية عالية مع دقة تحديد موضع متكررة تبلغ ±0.015 مم ودقة طباعة تبلغ 0.03 مم. وهذا يضمن دقة كل طباعة، مما يقلل الأخطاء في الإنتاج. تستخدم الآلة أنظمة رؤية متقدمة مع مصادر ضوء حلقية موحدة لتحديد علامات PCB المختلفة، مما يجعلها مناسبة لطلاء القصدير، طلاء النحاس، وأكثر من ذلك. يعمل تصميمه المستقر مع المكونات المستوردة مثل براغي KURODA الكروية على تحسين الموثوقية، مما يساعد الشركات المصنعة على تحقيق جودة متسقة على مصابيح LED وثنائي الفينيل متعدد الكلور كبير الحجم.
تتميز هذه الطابعة بنظام معايرة PCB تلقائي الذي يقوم بضبط موضع اللوحة بدقة. يقوم نظام تعديل الارتباط ثلاثي المحاور بمحاذاة لوحة PCB بسرعة، مدفوعة بمحرك اتصال مباشر للحصول على دقة عالية. تعمل هذه الميزة على توفير الوقت وتحسين كفاءة الإنتاج من خلال ضمان الاتصال السلس بين PCB والاستنسل. وهو مفيد بشكل خاص لمركبات ثنائي الفينيل متعدد الكلور الرقيقة أو المشوهة، مما يوفر الاستقرار ويقلل من التعديلات اليدوية، وهو ما يعد فائدة رئيسية للمصانع التي تنتج إضاءة LED أو إلكترونيات المركبات.
يستخدم ICT-1200 رأس طباعة معلق مع نظام ضبط الضغط التلقائي. وهذا يسمح بردود فعل الضغط والتوازن في الوقت الحقيقي، مما يضمن تشكيل معجون لحام مثالي. يتم التحكم فيه بواسطة محركات متدرجة عالية الدقة، ويوفر هيكل الجسر المقوس ضغطًا مستقرًا أثناء الطباعة. تعتبر هذه الميزة مثالية للمخرجات عالية الجودة على أنواع PCB المتنوعة، بما في ذلك أجهزة تلفزيون LCD والإلكترونيات العامة، مما يعزز تعدد استخدامات الماكينة وأدائها في خطوط الإنتاج الآلية.
| مواصفة
| نموذج | ICT-4034 | ICT5134 | ICT-5151 |
| حجم الإطار (مم) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| اتجاه النقل | اليمين اليسرى اليمين اليمين اليسار اليسرى اليمين الأيمن | ||
| نظام الدعم | تعديل الدبوس المغناطيسي/الجدول الصاعد/الدعم | ||
| نظام لقط | التثبيت الجانبي (فوهة الفراغ، ضغط Z الأوتوماتيكي القابل للسحب هو خيار) | ||
| رأس الطابعة | رأسان طباعة مستقلان بمحرك | ||
| نوع الممسحة | الفولاذ المقاوم للصدأ (قياسي)، البلاستيك | ||
| نظام التنظيف | جاف ، رطب ، فراغ | ||
| تقتيش | الفحص ثنائي الأبعاد (قياسي) | ||
| مزود الطاقة | التيار المتردد: 220±10%، 50/60 هرتز، 3 كيلو وات | ||
| طريقة التحكم | التحكم بالكمبيوتر | ||
| البعد (مم) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| نموذج | ICT-6534 | تكنولوجيا المعلومات والاتصالات-6561 | تكنولوجيا المعلومات والاتصالات-9060 |
| حجم الإطار (مم) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| البعد (مم) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT

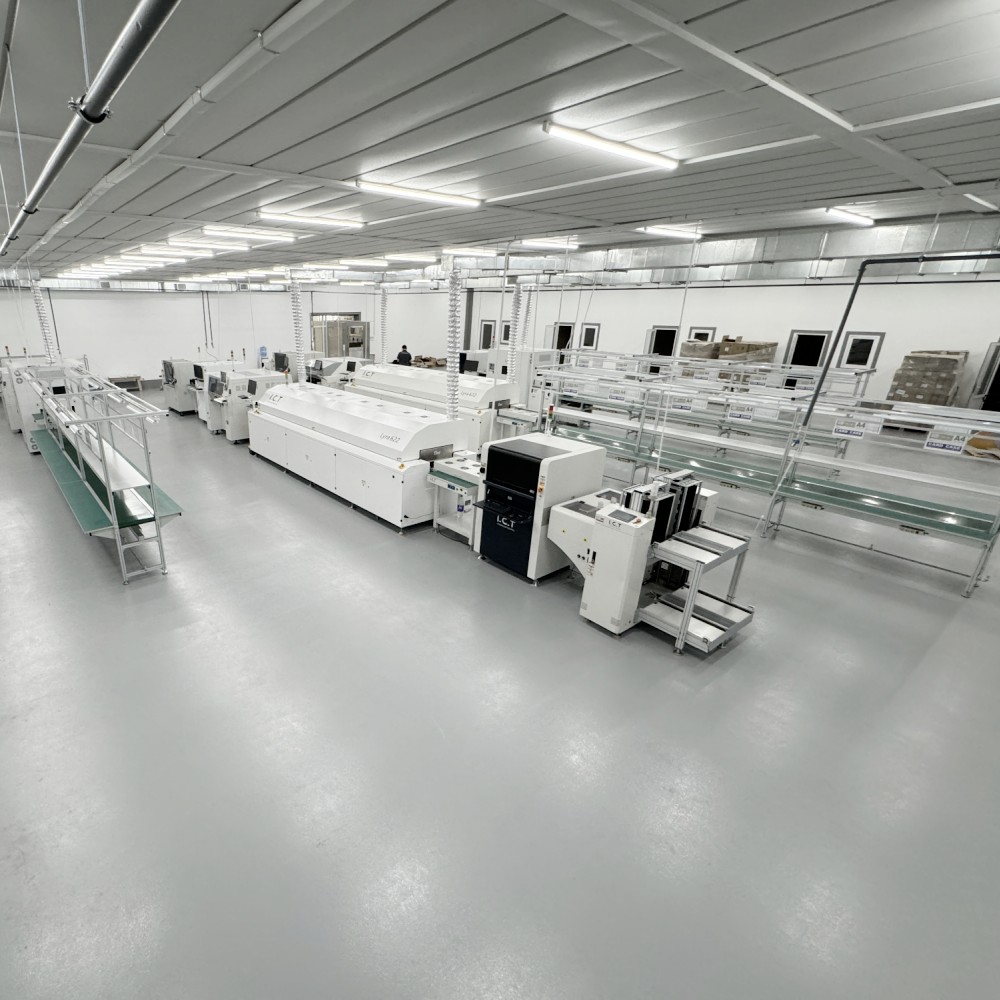

يتميز خط إنتاج PCBA عالي الجودة الخاص بنا بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة AOI | يتفقد وصلات اللحام وعيوب التنسيب. |
| آلة SPI | التحقق من ارتفاع معجون اللحام وجودته. |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج: آلة وضع العلامات بالليزر / أداة تركيب الملصقات / طابعة نافثة للحبر |
| فيديو نجاح العملاء

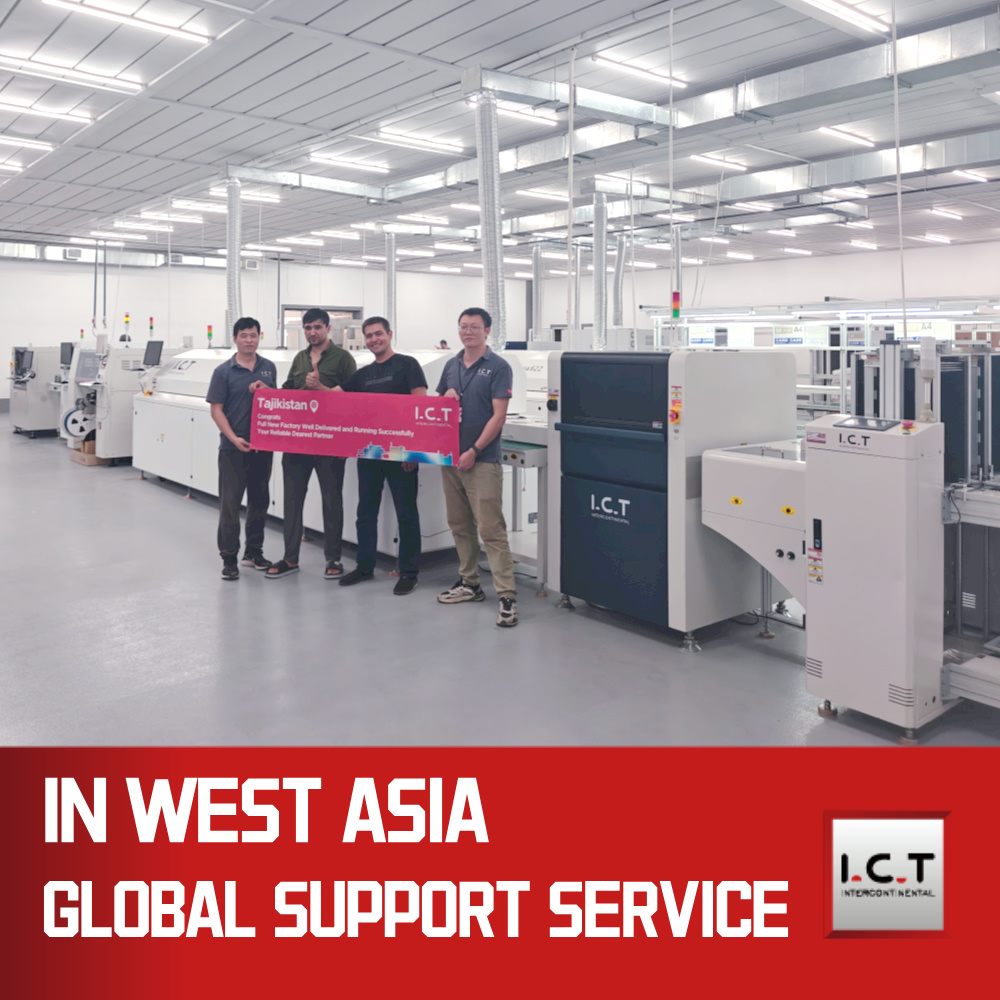

في عام 2025، قام مهندسو تكنولوجيا المعلومات والاتصالات بزيارة أحد مصانع العملاء في آسيا، وهو مصنع لإضاءة LED المنزلية، لتثبيت حل خط SMT الأوتوماتيكي الكامل والتدريب عليه. تضمن المشروع 13 ماكينة بطول إجمالي 29 مترًا، لكن العميل كان بحاجة إليها لتناسب مساحة 21 مترًا وعرض 5 مترًا. صممت شركة ICT تصميمًا على شكل حرف U، يلائم الخط بطول 16 مترًا وعرض 2.7 مترًا، لتلبية احتياجات العميل. وبعد يومين من التثبيت والتصحيح، تلاهما ستة أيام من التدريب على المعدات والدعم الفني، تم الانتهاء من التسليم بنجاح، مما أظهر خبرة تكنولوجيا المعلومات والاتصالات والخدمة التي تركز على العملاء.
| دعم الخدمة والتدريب
تقدم تكنولوجيا المعلومات والاتصالات خدمة وتدريبًا شاملين لضمان حصول العملاء على الأفضل من طابعة LED Stencil. يوفر فريقنا التثبيت والصيانة والدعم الفني في الموقع للحفاظ على سير الإنتاج بسلاسة. تغطي الدورات التدريبية تشغيل الماكينة، واستكشاف الأخطاء وإصلاحها، وتحسين العمليات، مما يساعد موظفيك على استخدام المعدات بكفاءة. بفضل ما يزيد عن 25 عامًا من الخبرة، نقوم بتصميم دعمنا وفقًا لاحتياجاتك، ونقدم شراكات طويلة الأمد وأوقات استجابة سريعة لمعالجة أي مشكلات، مما يضمن أن مصنعك يعمل بثقة وأقل وقت توقف عن العمل.
| مراجعات العملاء
يحب العملاء مهندسينا لدعمهم الماهر والودي أثناء التركيبات. إنهم يمتدحون طابعة LED Stencil لدقتها العالية وموثوقيتها في الإنتاج. كما حصل التغليف الدقيق والنقل الآمن لمعداتنا على علامات عالية. يقدّر الكثيرون استجابتنا السريعة لحل المشكلات، وضمان العمليات السلسة وبناء الثقة في كل مشروع.
| الشهادات والمعايير
حصلت تكنولوجيا المعلومات والاتصالات على شهادات مرموقة مثل CE وRoHS وISO9001، مما يضمن أن طابعة LED Stencil الخاصة بنا تلبي معايير السلامة والجودة العالمية. لدينا أيضًا العديد من براءات الاختراع للميزات المبتكرة مثل نظام التنظيف وتكنولوجيا التوزيع. تعكس هذه الشهادات وبراءات الاختراع التزامنا بالتميز وتزويد العملاء بمعدات موثوقة وعالية الجودة.
| نبذة عن شركة تكنولوجيا المعلومات والاتصالات ومصنعنا
ICT هي شركة رائدة في مجال توفير حلول المعدات الإلكترونية وتتمتع بخبرة تزيد عن 25 عامًا، وتخدم أكثر من 1600 عميل في 72 دولة. لدينا فرق البحث والتطوير والإنتاج الخاصة بنا، ويعمل بها 89 موظفًا في منشأة تبلغ مساحتها 12000 متر مربع. يتميز مصنعنا بعمليات اختبار صارمة ونظام قوي لإدارة الجودة، مما يضمن الحصول على منتجات من الدرجة الأولى. بفضل النمو السريع والتمويل المسجل الذي تبلغ قيمته 30 مليون دولار، فإننا نغطي العالم ونقدم حلولًا مبتكرة مثل طابعة LED Stencil لتلبية احتياجات التصنيع المتنوعة.
