يعد مستوى الأكسجين أحد أهم الإعدادات في لحام بإعادة تدفق النيتروجين. إنه يؤثر على الأكسدة، وترطيب اللحام، وأداء التدفق، واستقرار العملية، وتكلفة التشغيل. يمكن أن تؤدي القراءة المنخفضة إلى تحسين عملية التجميع الصعبة، ولكن أقل رقم ممكن لا يعد تلقائيًا هدف الإنتاج الصحيح.
يعتمد الهدف الصحيح على معجون اللحام، والسبائك، وطبقة PCB، ودرجة المكونات، والملف الحراري، وتصميم الفرن، وتحميل اللوحة، ومتطلبات الموثوقية. يشرح هذا الدليل كيفية اختيار مستوى أكسجين إعادة تدفق النيتروجين، وكيفية فهم قراءات جزء في المليون من أكسجين فرن إعادة التدفق، وكيفية التحقق من صحة متطلبات اللحام المنخفضة للأكسجين من خلال بيانات الإنتاج.
عندما يتم تسخين الوسادات النحاسية، ونهايات المكونات، ومسحوق اللحام، يمكن أن يتفاعل الأكسجين مع أسطحها. رد الفعل يخلق أفلام أكسيد. حتى الغشاء الرقيق يمكن أن يجعل من الصعب على اللحام المنصهر أن ينتشر ويشكل رابطة مستمرة.
يزيل التدفق الأكاسيد أثناء التسخين، لكن نشاط التدفق محدود. إذا تطورت عملية أكسدة جديدة بشكل أسرع من قدرة التدفق على التعامل معها، يصبح الترطيب أقل موثوقية. ولهذا السبب يصبح التحكم في الجو أكثر أهمية مع زيادة درجة الحرارة ووقت التعرض وتعقيد المنتج.

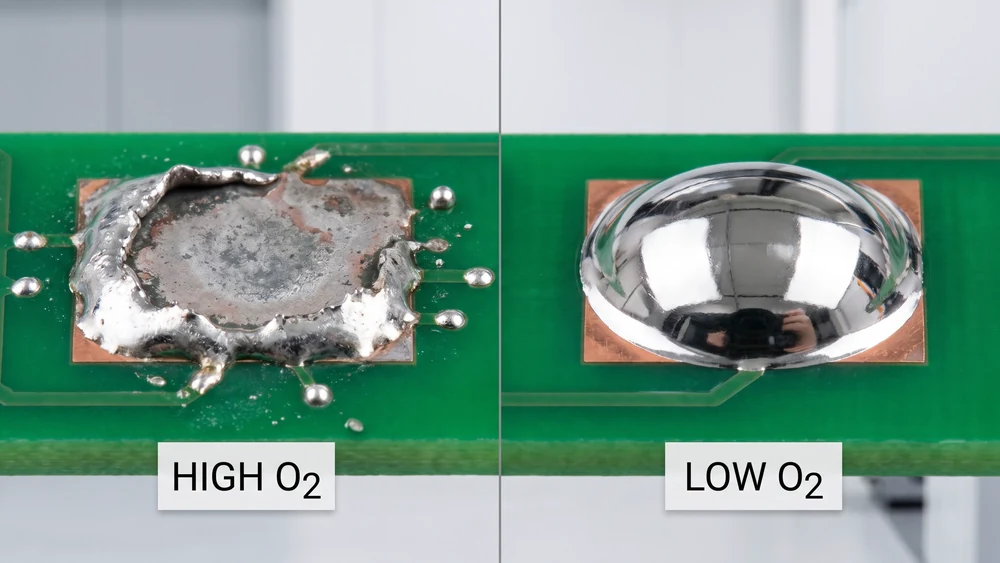

يمكن أن يساهم الأكسجين العالي في عدم الترطيب، والتخلص من الترطيب، والشرائح غير المستوية، وكرات اللحام، والمفاصل المفتوحة، والمظهر غير المتناسق للمفاصل. قد يؤدي أيضًا إلى تقليل الهامش المتاح للعمليات الدقيقة والخالية من الرصاص.
الأكسجين ليس هو سبب كل عيب لحام. قد ينتج التجسير عن اللصق الزائد أو المحاذاة الضعيفة. قد يكون الإبطال مرتبطًا بتصميم اللصق أو الهروب المتقلب. يفصل التحقيق العملي المفيد العيوب المتعلقة بالجو عن مشاكل الطباعة والتنسيب والملف الشخصي.
يجب إدارة الأكسجين مثل درجة الحرارة وسرعة الناقل وحجم العجينة. تحديد قيمة التشغيل العادية، وحد التنبيه، وحد الإجراء. قم أيضًا بتوثيق موقع المستشعر وحالة تحميل اللوحة المستخدمة لكل قياس.
PPM يعني جزء في المليون. وتعني قراءة 1000 جزء في المليون أن الأكسجين يمثل حوالي 0.1 بالمائة من الغلاف الجوي المقاس. تمثل قراءة 500 جزء في المليون حوالي 0.05 بالمائة.
انخفاض جزء في المليون يعني توفر كمية أقل من الأكسجين للتفاعل مع الأسطح الساخنة. ومع ذلك، فإن القيمة ليس لها معنى إلا عندما يتم قياسها بشكل متسق. يمكن أن يؤثر موضع المستشعر وحالة خط أخذ العينات ودرجة حرارة الفرن وإعدادات العادم وتحميل اللوحة على النتيجة.

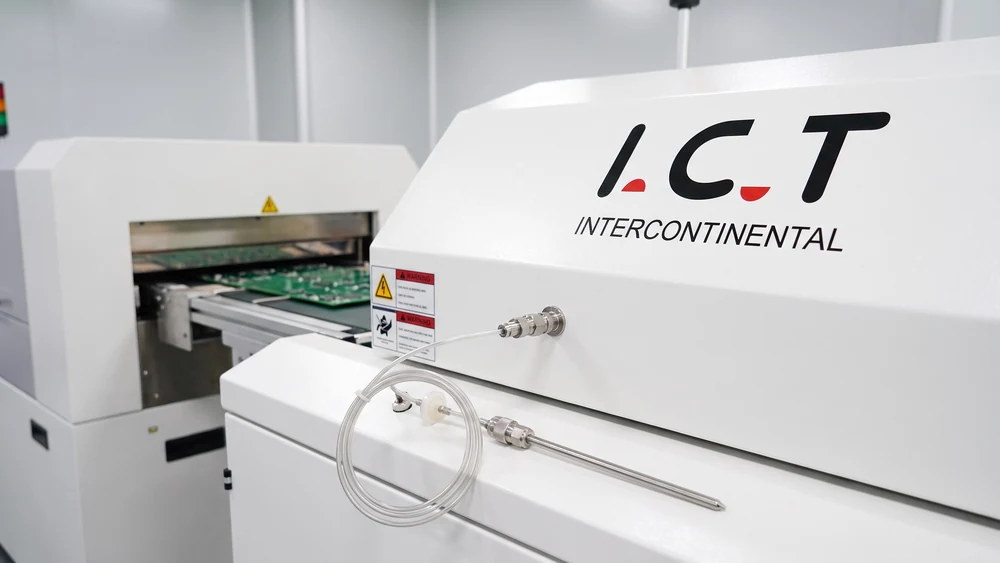

عادةً ما يتم أخذ القيمة الموجودة على شاشة الفرن في موقع محلل واحد. وقد لا يمثل الغلاف الجوي في كل نقطة على طول الناقل. يمكن أن يكون الأكسجين أعلى بالقرب من فتحات الأبواب، أو فجوات الناقل، أو لوحات الوصول، أو المناطق المغلقة بشكل سيء.
ولهذا السبب، يجب على فرق العمليات تسجيل موضع المحلل واستخدام اللوحات التمثيلية أثناء التحقق من الصحة. إن قراءة الغرفة الفارغة ليست كافية للموافقة على عملية الإنتاج.
إن القراءة المستقرة ضمن نطاق مستهدف معقول أكثر قيمة من القراءة الممتازة لفترة وجيزة والتي لا يمكن الحفاظ عليها. قم بتوجيه قيمة الأكسجين أثناء بدء التشغيل، والإنتاج العادي، وتغيير المنتج، والاستعداد، وإيقاف التشغيل.
يعد وقت الاسترداد بعد دخول اللوحة إلى الفرن مفيدًا أيضًا. قد يحتاج الخط الذي يصل إلى قيمة منخفضة ولكنه يتعافى ببطء إلى إعداد تحميل أو عادم مختلف.
تعمل العديد من خطوط SMT في نطاق منخفض بآلاف جزء في المليون. قد تستهدف التطبيقات الأكثر تطلبًا أقل من 1000 جزء في المليون، بينما قد تتطلب العمليات المتخصصة عدة مئات من جزء في المليون أو أقل.
هذه القيم هي أمثلة وليست مواصفات عالمية. يجب أن يحدد مورد معجون اللحام ومتطلبات العميل ومخاطر المنتج وبيانات التجربة الهدف النهائي.

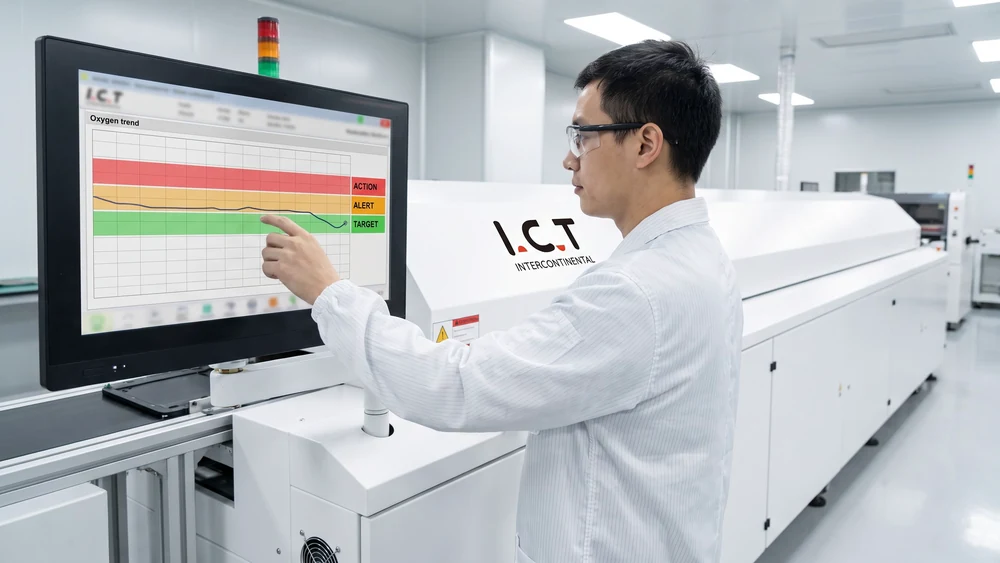

يمكن أن تتضمن المواصفات العملية هدفًا عاديًا بالقرب من 800 جزء في المليون، ومستوى تنبيه بالقرب من 1200 جزء في المليون، ومستوى عمل بالقرب من 2000 جزء في المليون. يجب تحديد القيم الفعلية للمنتج والمعدات.
الهدف يخبر المشغلين بالمكان الذي يجب أن تتم فيه العملية. حد التنبيه يطالب بالتحقيق. يحدد حد الإجراء متى يجب إيقاف الإنتاج أو عزله أو إعادة تأهيله.
يمكن أن يؤدي انخفاض الأكسجين إلى تحسين التحكم في الأكسدة، ولكنه يتطلب أيضًا المزيد من الغاز أو إحكام الإغلاق بشكل أفضل. إذا كان 1500 جزء في المليون و700 جزء في المليون ينتجان نفس الترطيب والإنتاج، فقد يوفر الإعداد الأعلى توازنًا أفضل بين التكلفة والجودة.
الهدف هو عملية مستقرة بهامش كافي، وليس عدد قليل يتم اختياره بدون أدلة.

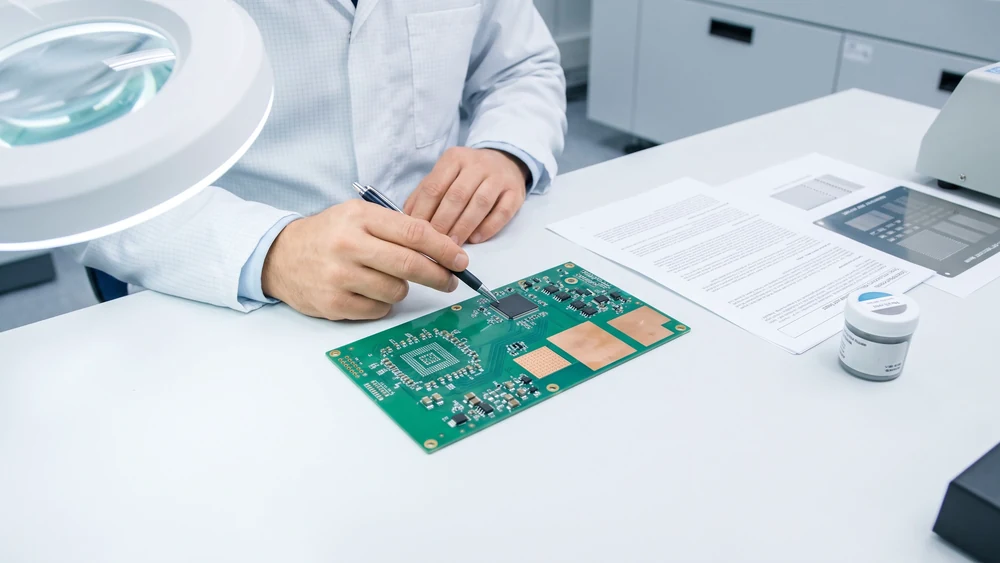

ابدأ بلصق ورقة البيانات الفنية. قم بمراجعة الجو الموصى به، والسبائك، ودرجة حرارة الذروة، ومعدل المنحدر، ونطاق النقع، والوقت فوق السائل.
يمكن أن تستجيب المعاجين المختلفة بشكل مختلف لنفس مستوى الأكسجين. لا ينبغي نقل العملية التي تم تطويرها لنظام تدفق واحد إلى نظام آخر دون تأكيد.
قم بمراجعة النحاس المكشوف، والتشطيب السطحي، والوسادات الحرارية الكبيرة، والحزم الدقيقة، والمكونات ذات النهاية السفلية، والموصلات، والدروع، والكتل الحرارية المختلطة.
غالبًا ما يكون للمنتجات ذات الدرجة الدقيقة هامش معالجة أقل. يجب مراعاة متطلبات قبل تجميع SMT ذات الدرجة الدقيقة تحديد حد الأكسجين.
تتطلب سبائك SAC الخالية من الرصاص عمومًا درجات حرارة إنحسر أعلى من سبائك الرصاص والقصدير. يمكن أن تؤدي درجة الحرارة المرتفعة إلى زيادة ضغط الأكسدة وتفرض متطلبات أكبر على نشاط التدفق.
بالنسبة لهذه التجميعات، قد توفر عملية إنحسر النيتروجين الخالي من الرصاص هامش ترطيب إضافي عند تحديد المعجون والملف الشخصي بشكل صحيح.
قد يكون للسيارات والمنتجات الطبية والفضاء وإلكترونيات الطاقة والمنتجات الصناعية متطلبات خاصة بالجو أو الموثوقية. يجب مراجعة مواصفات العميل قبل الانتهاء من نافذة العملية.
في حالة عدم وجود متطلبات رسمية للأكسجين، استخدم بيانات العيوب وتكلفة إعادة العمل وأدلة الموثوقية لتحديد ما إذا كان الهدف الأدنى يخلق قيمة ذات معنى.
اسمح للفرن بالوصول إلى الاستقرار الحراري. تأكد من أن إمدادات النيتروجين لديها الضغط المناسب والنقاء. تأكد من إغلاق الأبواب والأغطية ولوحات الوصول وفتحات الناقل بشكل صحيح.
سجل درجات حرارة المنطقة، وسرعة الناقل، وتدفق النيتروجين، وتحميل اللوحة، وإعدادات العادم مع كل تجربة رسمية. هذه المتغيرات تجعل القراءة قابلة للتكرار.
استخدم محللًا مصممًا لخدمة إعادة التدفق. قم بمعايرته وفقًا لتعليمات الشركة المصنعة. فحص خطوط أخذ العينات والمرشحات والتجهيزات والموصلات بحثًا عن التلوث أو التسريبات.
يمكن أن يؤدي المحلل البطيء أو غير الدقيق إلى استخدام غير ضروري للغاز أو اتخاذ قرار غير صحيح بشأن العملية. يجب أن تكون سجلات المعايرة جزءًا من نظام جودة الإنتاج.
يمكن للألواح تغيير حركة الغاز عبر النفق. قد يؤدي الحمل العالي على اللوحة إلى إزاحة النيتروجين وتغيير التدفق المحلي وزيادة الأكسجين مؤقتًا.

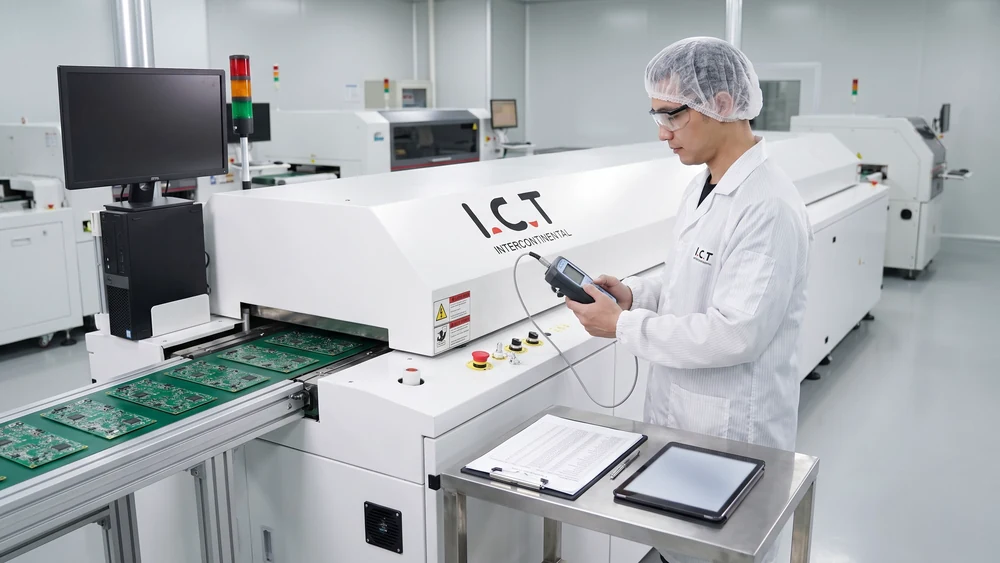

قم بالقياس أثناء الإنتاج العادي بدلاً من الاعتماد على قراءة الفرن الفارغ. قم بتضمين تكوين اللوحة الأثقل والأصعب في خطة التحقق من الصحة.
قم بتشغيل خط الأساس في الإعداد الموجود. ثم قم باختبار واحد أو اثنين من أهداف الأكسجين المنخفضة مع الحفاظ على اتساق اللوحة ومجموعة اللصق والاستنسل وبرنامج التنسيب والملف الحراري وطريقة الفحص.
قارن بين عدم الترطيب، وإزالة الترطيب، والجسور، وكرات اللحام، وشكل الشرائح، والتفريغ، وإنتاجية التمريرة الأولى، ووقت إعادة العمل. يوضح هذا الدليل ما إذا كان تغيير الأكسجين قد أدى إلى تحسين المنتج.
يمكن أن تسمح أختام الأبواب ولوحات الخدمة والأغطية وفتحات الناقل والعزل التالف بهواء الغرفة بالدخول إلى النفق. حتى التسرب البسيط يمكن أن يزيد من استهلاك الغاز ويجعل الأكسجين غير مستقر.
فحص الأختام أثناء الصيانة الوقائية. لا يمكن لإعداد التدفق المنخفض أن يعوض عن تسرب الهواء المستمر.
يزيل العادم الهواء النازح وأبخرة المعالجة. يمكن أن يؤدي العادم الزائد إلى خلق ضغط سلبي وسحب هواء الغرفة عبر الفجوات. قد يؤثر العادم غير الكافي على النظافة وإدارة البخار.
اضبط العادم مع تدفق النيتروجين وتحقق من النتيجة باستخدام اتجاه الأكسجين بدلاً من قراءة واحدة.
يؤثر تباعد اللوحة وحجم اللوحة وسرعة الناقل ومزيج المنتج على حركة الغاز. قد تنتج اللوحة الكبيرة أو الخط المعبأ بإحكام نمطًا مختلفًا من الأكسجين من لوحة صغيرة واحدة.
سجل شروط التحميل في الوصفة. يجب أن يعرف المشغلون التغييرات التي تتطلب مراجعة العملية.
يمكن أن يؤدي الخزان الفارغ تقريبًا أو المنظم المقيد أو المرشح المسدود أو المولد غير المستقر إلى تقليل التوصيل الفعال للنيتروجين. يجب أن تتوافق نقاء الغاز مع مواصفات العملية.
اتجاه ضغط العرض والتدفق بجانب قراءة الأكسجين. وهذا يجعل من السهل التمييز بين مشكلة الفرن ومشكلة الإمداد.
يجب أن يوفر فرن إعادة تدفق النيتروجين المناسب إحكامًا موثوقًا، وتوزيعًا متحكمًا للغاز، وعادمًا قابلاً للضبط، ومراقبة الأكسجين، وتوحيد درجة الحرارة، وتخزين الوصفات، وأجهزة إنذار مفيدة.
يجب أن تحافظ التي يمكن الاعتماد عليها منصة فرن إعادة التدفق SMT على جوها تحت حمل الإنتاج العادي، وليس فقط أثناء عرض الغرفة الفارغة.
يعتمد استهلاك الغاز على معدل التدفق، وساعات التشغيل، ودورات التطهير، ووضع الاستعداد، ووقت بدء التشغيل، والتسرب. استخدم بيانات التدفق الفعلي عند إعداد الميزانية.
يمكن العملي لحساب استهلاك النيتروجين تحويل التدفق إلى تكلفة بالساعة واليوم والشهر. تشمل رسوم التوصيل وتأجير الخزانات وصيانة المولدات وخدمة المحلل.
قم بإصلاح التسريبات وموازنة العادم وفحص الصمامات ومراجعة إعدادات الاستعداد قبل خفض هدف العملية. بمجرد أن تكون العملية مستقرة، قم بتطبيق تحسين تدفق النيتروجين في خطوات صغيرة.
بعد كل تغيير، تحقق من استعادة جزء في المليون ومظهر اللحام ونتائج الفحص وإنتاجية التمريرة الأولى. لا ينجح توفير الغاز إلا عندما تظل جودة المنتج مستقرة.
يجب أن تكون إعدادات الأكسجين جزءًا من وصفة المنتج المستخدمة عبر الخط. يمكن لخط إنتاج SMT الكامل توصيل معلومات الطابعة والوضع وإعادة التدفق والفحص والتتبع.
للحصول على إنتاج مرن، يجب تقييم فرن إعادة التدفق ثنائي السكة الخالي من الرصاص من حيث اتساق الجو على كلا السكة تحت التحميل التمثيلي.
تأكد من معايرة المحلل، وحالة خط أخذ العينات، وحالة المرشح، واستجابة المستشعر. قارن القراءة بمرجع معروف عند توفره.
يمكن للمحلل المعيب أن يقود الفريق إلى زيادة تدفق الغاز دون داع. تأكد من القياس قبل تغيير الوصفة.
فحص المنظمات والصمامات والمرشحات والأنابيب والتجهيزات ومنافذ الحقن. تأكد من أن ضغط الإمداد ونقاء الغاز ضمن المواصفات.
ابحث عن صمام لا يفتح بالكامل أو مرشح يقيد التدفق. يمكن لهذه العيوب أن تنتج نسبة عالية من الأكسجين حتى عندما تتطلب الوصفة معدل تدفق طبيعي.
فحص أغطية الأنفاق والأبواب ولوحات الوصول وفتحات الناقل. راجع إعدادات العادم وتحقق من التغييرات الأخيرة التي تم إجراؤها أثناء الصيانة.
إذا ارتفعت القراءة عند زيادة حمل اللوحة، قم بمقارنة نمط التحميل مع الوصفة المعتمدة. قد يحتاج تباعد اللوحة إلى التعديل.
عند ظهور شرائح غير مبللة أو غير متناسقة، تحقق من الأكسجين وحالة اللصق وتشطيب اللوحة وحجم الطباعة والملف التعريفي ووضع المكونات معًا.
استخدم خطوات استكشاف أخطاء إعادة تدفق النيتروجين الموثقة حتى يتمكن المشغلون من تسجيل الأدلة وتجنب إجراء العديد من التغييرات غير المنضبطة في وقت واحد.
يمكن استخدام الأوسع دليل عملية إنحسر النيتروجين لربط التحكم في الجو بالتنميط الحراري واختيار المعجون والتحقق من الجودة.
تعمل العديد من خطوط الإنتاج في نطاق منخفض من آلاف جزء في المليون، بينما قد تستهدف التجميعات المطلوبة أقل من 1000 جزء في المليون أو عدة مئات من جزء في المليون. يعتمد المستوى الصحيح على اللصق والسبائك وتشطيب اللوحة وتصميم المكونات ومتطلبات الموثوقية. التحقق من صحة الهدف من خلال اللوحات التمثيلية بدلاً من نسخ رقم من سطر آخر.
لا، يمكن أن يؤدي انخفاض الأكسجين إلى تقليل الأكسدة، ولكنه قد يؤدي أيضًا إلى زيادة استهلاك الغاز وتكلفة التشغيل. إذا كان الهدف الأعلى يوفر نفس الترطيب والإنتاج، فقد يكون هذا هو الإعداد الأفضل للإنتاج. اختر أدنى مستوى عملي يخلق قيمة عملية قابلة للقياس.
يمكن للألواح تغيير حركة الغاز وإزاحة النيتروجين داخل النفق. يمكن أن تؤدي الألواح الكبيرة والمسافات الضيقة وفتحات الناقل وتوازن العادم والأختام الضعيفة إلى زيادة القراءة. قم بقياس وقت الاسترداد وفحص حالة التحميل قبل زيادة التدفق ببساطة.
ليس دائما. قد يكون السبب الحقيقي هو التسرب أو انخفاض ضغط الإمداد أو الفلتر المسدود أو الصمام المعيب أو العادم الزائد أو مشكلة المحلل. تحقق من نظام الغاز والقياس الكامل أولاً. يمكن أن يؤدي التدفق العالي دون تشخيص إلى رفع التكلفة مع ترك المشكلة الأساسية دون حل.
قم بتوثيق الهدف العادي، وحد التنبيه، وحد الإجراء، وموقع المحلل، وتحميل اللوحة، وتدفق النيتروجين، وسرعة الناقل، والملف الشخصي، وتكرار القياس، واستجابة المشغل. يؤدي هذا إلى تحويل رقم الأكسجين إلى عنصر تحكم في العملية قابل للتكرار بدلاً من قيمة عرض معزولة.
