اليوم ، يعد تنظيف PCB وقطع الغيار الأخرى إلزاميًا تقريبًا في مصانع إنتاج SMT ، وخاصة في المناطق الراقية. يجب تنظيف ثنائي الفينيل متعدد الكلور بدقة من بقايا الإنتاج وكذلك الأوساخ لضمان مزيد من المعالجة الموثوقة والأداء الخالي من المتاعب. سوف تتدهور قطع الغيار الأخرى مع مرور الوقت مع المعدات. على سبيل المثال ، سيتم استخدام فوهة آلة الاختيار والمكان لفترة طويلة ، وسيتم حظر ثقب الفوهة بواسطة الغبار ، والذي يحتاج إلى تنظيفه بانتظام.
لا سيما في حالة استخدام الوحدات الحساسة والمكلفة في الغالب ، كما هو الحال في صناعة الطيران ، صناعة السيارات ، في التكنولوجيا الطبية أو الاتصالات السلكية واللاسلكية ، يعد تنظيف لوحة PCB المجمعة خطوة إنتاج كاملة وهامة.
ولكن حتى مع ما يسمى التصنيع بدون تنظيف ، قد يكون من المفترض أن يتم تنظيف هذه المكونات لتجنب الأعطال. تعد الإزالة الشاملة لمخلفات التدفق ، والكولوفوني ، والراتنج ، والأكاسيد ، واللحام ، المهام الرئيسية في تنظيف ألواح الدوائر المطبوعة ، المكونات الإلكترونية النشطة والسلبية ، BGA ، رقاقة الوجه ، المرحلات ، المحاثات ، إلخ.
لماذا نظيفة PCBA؟
تحسين جماليات PCB
إذا كنت شركة مصنعة للعقد لـ PCBA ، فإن المظهر المرئي للمجلس يعكس جودة منتجك. واضحة البقايا الدهنية والتدفقات المحترقة لتشكيل بقع يمكن للعملاء أن يرى بسهولة كمنتج معيب.
تحسين موثوقية ثنائي الفينيل متعدد الكلور
عادة ما يتم تحديد متطلبات الموثوقية من خلال طبيعة المنتج النهائي. على سبيل المثال ، سيكون هناك متطلبات صارمة للغاية لإلكترونيات منظم ضربات القلب حيث يمكن أن يؤدي فشل لوحة الدائرة بشكل مباشر إلى الوفاة.

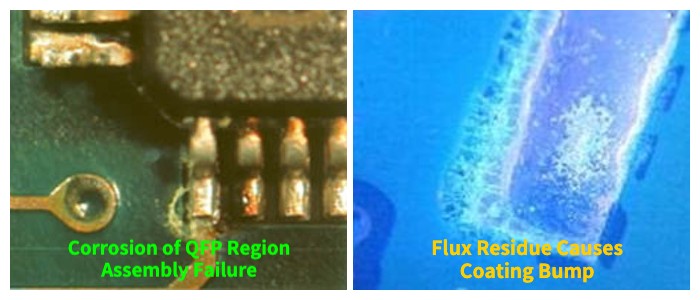

منع تآكل المكون والمكوسب المركزي
بقايا التدفق التي تركت على لوحات الدوائر الإلكترونية الحمضية. إذا لم تتم إزالتها من خلال عملية التنظيف ، يمكن للبقايا امتصاص الرطوبة المحيطة من الهواء وتتسبب في تآكل خيوط مكونة وجهات اتصال ثنائي الفينيل متعدد الكلور.
يتجنب مشاكل الالتصاق مع الطلاء المطابق
يدرك معظم الناس أنه عند الرسم ، يجب إعداد السطح بحيث يكون نظيفًا تمامًا. وإلا فإن الطلاء سوف يقشر بسرعة. منطق الطلاء المطابق هو نفسه اللوحة.
ومما زاد الطين بلة ، غالبًا ما يكون الطلاء نصفًا للنظر ، ويمكن أن تدخل الرطوبة وتتسلل إلى بقايا التدفق وتسبب التآكل.

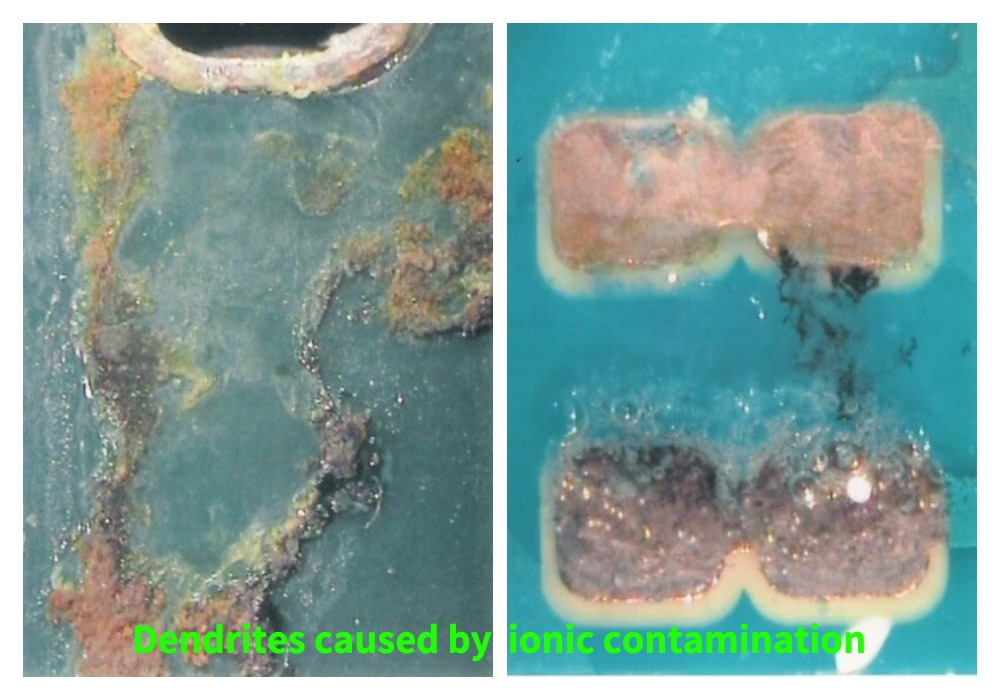

يمنع التلوث الأيوني

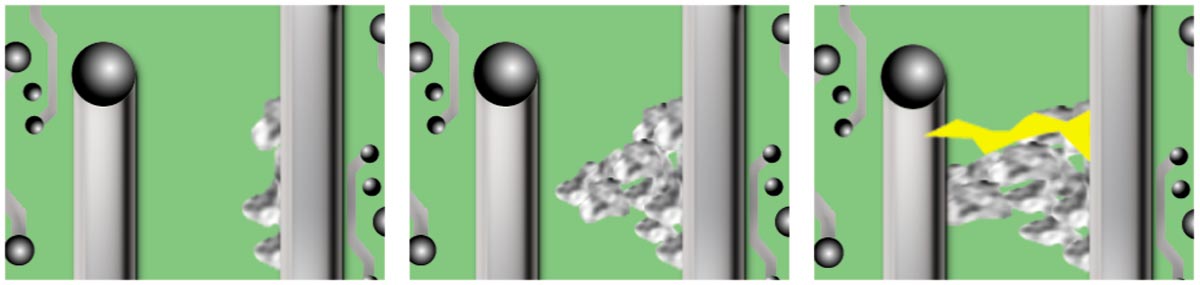

يمكن تطبيق الجزيئات القطبية أو الأيونية التي تركت من بقايا التدفق والمصادر الأخرى ، عند تعرضها للرطوبة في الهواء المحيط والتيار الكهربائي ، بالاتصال بسلاسل أو فروع تسمى التشعبات. هذه التشعبات موصلة كهربائيًا ، بحيث يمكنها تشكيل آثار غير مقصودة يمكن أن تؤدي إلى تسرب حالي ، أو حتى دوائر قصيرة لفترات طويلة من الزمن.
يستخدم بشكل أساسي لتنظيف لوحات PCBA متعددة الفقرات والمتوسطة والصغيرة للمنتجات الراقية في إلكترونيات السيارات ، العسكرية ، الطبية ، الفضاء ، الاتصالات ، الأجهزة الذكية وغيرها من الصناعات.

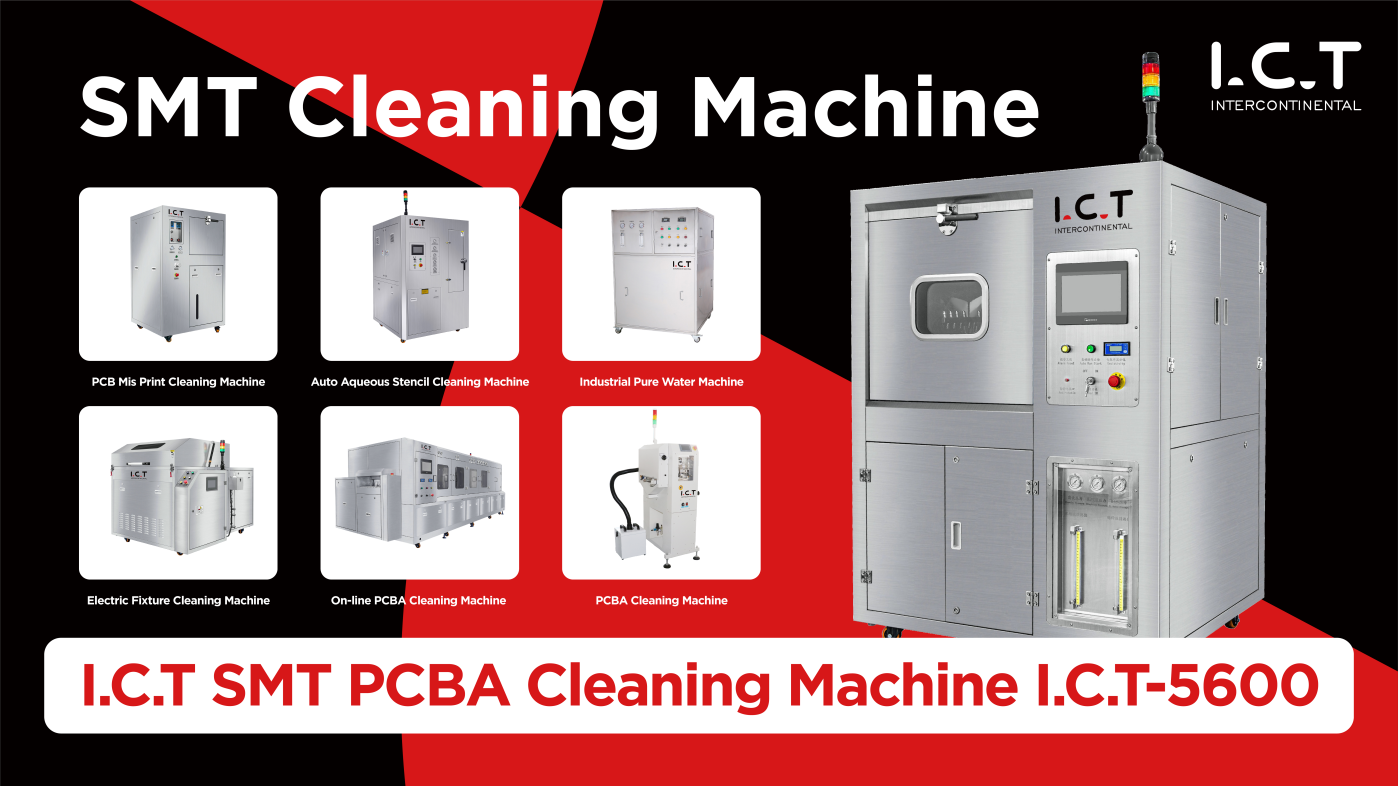

يمكن لـ ICT-5600 تلقائيًا إكمال العملية الكاملة للتنظيف والشطف والتجفيف بمفتاح واحد من خلال نظام الرش الذي يمكنه ضبط الضغط. تحتوي غرفة التنظيف على طبقتين من سلال التنظيف ، والتي يمكن أن تنظف المزيد من الألواح في وقت واحد. ملوثات عضوية وغير عضوية بشكل كامل وفعال مثل Rosin ، عدم التنظيف ، التدفق القابل للذوبان في الماء وغيرها من الملوثات العضوية وغير العضوية على سطح SMT/THT PCBA بعد اللحام. يمكن لنظام الترشيح المتداول لحل التنظيف استخدام محلول التنظيف مرات أكثر ويقلل من هدر محلول التنظيف.
كيف تضمن عدم تنظيف البقعة العمياء؟

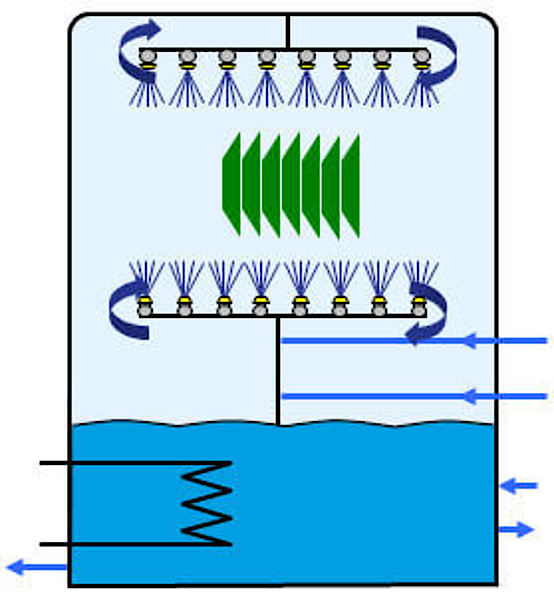

في ICT-5600 أنظمة رذاذ الغرفة المفردة ، يحدث التنظيف وفقًا لمبدأ غسالة الصحون. يتم تنفيذ جميع خطوات العملية في غرفة العملية نفسها. يتم رش وسط التنظيف على التجميعات الإلكترونية من خلال تركيبات فوهة أو أذرع الرش الدوارة. لا يتم تحقيق تأثير التنظيف عمومًا من خلال ضغط النفاثة الرش ، كما هو الحال مع العمليات المضمنة ، ولكن من خلال حجم متوسط التنظيف الذي تم تمريره عبر الركائز.
تم تصميم الفوهات على شريط الرش الدوار خصيصا. حجم وكثافة توزيع الفوهات مختلفة. بعد اختباراتنا التي لا حصر لها ، يتم اعتماد التوزيع الإضافي الأيسر واليمين وتوزيع التصرف لأعلى ولأسفل ، مما لا يحسن كفاءة التنظيف فحسب ، بل يحل أيضًا مشكلة البقع العمياء النظيفة تمامًا. ويعتمد قضيب الرش الدوار تصميمًا خاليًا من التشحيم ، والذي يعمل بسلاسة ولا يحتاج إلى استبداله بانتظام.
هل ستعمل مكونات أضرار تنظيف الضغط العالي؟
سيشعر بعض المهندسين بالقلق بشأن ما إذا كان حجم ثنائي الفينيل متعدد الكلور صغيرًا جدًا ، أم أنه هل يتضرر بسبب غسل الضغط العالي ، أم أنه سيتضرر بسبب التصادم بين PCBA؟
يمكن ضبط ضغط كل قضيب رش يدويًا بواسطة الكمبيوتر ، ويمكن ضبط قيم الضغط المختلفة وفقًا لأحجام مختلفة من PCBA. بعد الاختبارات المتكررة ، يمكن أن يحل مشكلة الاصطدام والإزاحة في ظل ظروف رذاذ الضغط العالي. يمكن ضبط ضغط الحقن من 30 إلى 80 رطل.
هل تستهلك الكثير من وكيل التنظيف؟
يتم اعتماد نظام الترشيح المدمج ونظام تعويض التركيز لتوفير استهلاك محلول التنظيف بشكل فعال.
ستستخدم آلة التنظيف في البداية مضخة نسبية لخلط سائل التنظيف وماء DI بالتناسب ، وسيدخل سائل التنظيف المستخدم إلى نظام الترشيح لتصفية جميع البقايا الصلبة فوق 0.2UM. مع زيادة عدد مرات الاستخدام ، سيقوم نظام تعويض التركيز في آلة التنظيف تلقائيًا بتجديد محلول التنظيف وفقًا للانخفاض في التركيز ، وذلك لتحقيق النسبة القياسية.
كيفية منع التلوث الأيوني？
Di-250 هو مولد مياه منزوع الأيونات المستخدمة مع تكنولوجيا المعلومات والاتصالات. سيضيف محلول التنظيف ماء DI بالتناسب ، وعملية الشطف مليئة بالماء منزوع الأيونات للشطف.
سيتم تجهيز تكنولوجيا المعلومات والاتصالات 5600 باختبار الموصلية كمعيار. عندما تدخل الماكينة تلقائيًا إلى عملية الشطف ، يمكنها مراقبة حالة الشطف في أي وقت حتى تصل لوحة PCBA إلى النظافة المسبقة. هذه الوظيفة تعمل على تحسين استمرارية عملية التنظيف بشكل كبير.
ماذا عن آلة تنظيف PCBA O -Line؟

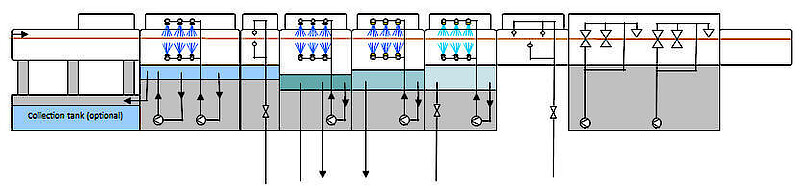

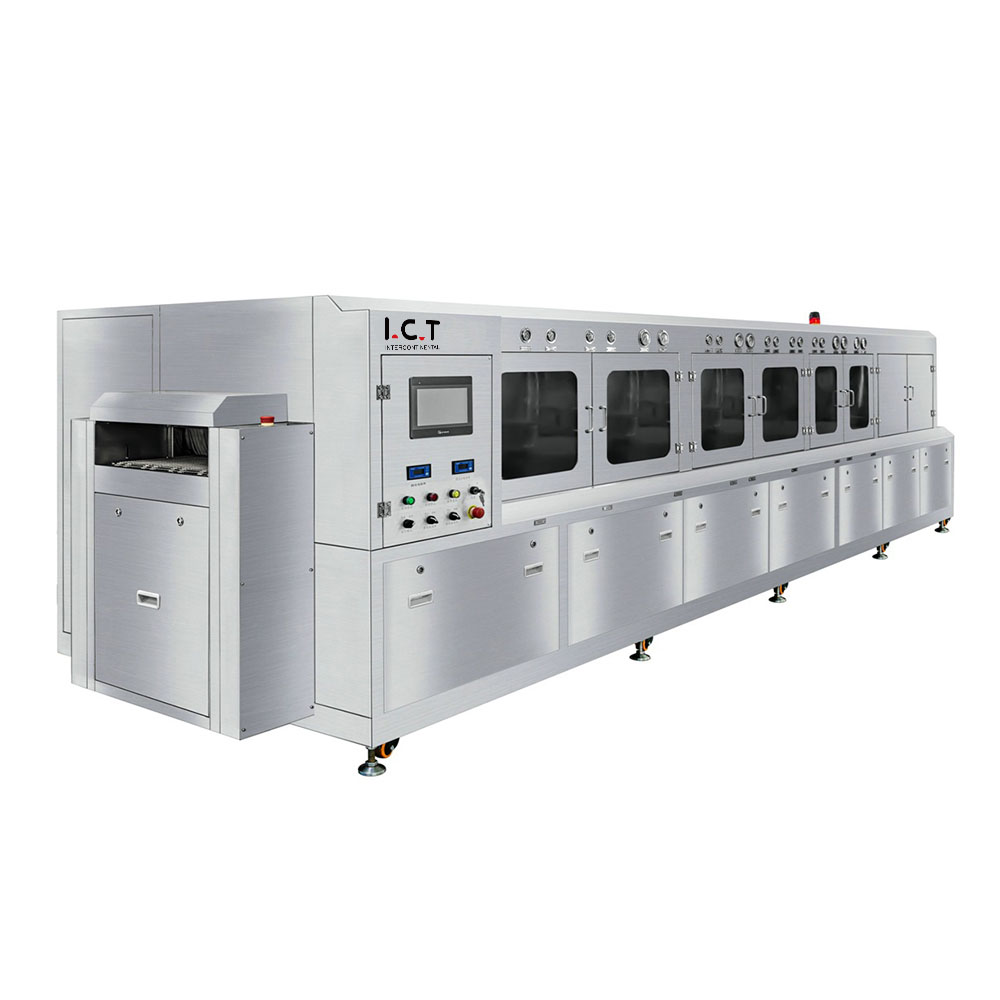

بالنسبة لأحجام الإنتاج المرتفعة وأقل تنوع المكونات ، فإن المنظفات عبر الإنترنت I.CT-6300 هي حل لتوفير الوقت وفعال من حيث التكلفة عند تنظيف المكونات الإلكترونية. يتم تشغيل لوحات الدوائر المطبوعة تلقائيًا على حزام ناقل من خلال خطوات العملية الفردية ، حيث يتم التنظيف والشطف والتجفيف في غرف منفصلة.
قبل اتخاذ قرار بشأن عملية التحديد ، من الضروري النظر في المكان. بالمقارنة مع تكنولوجيا المعلومات والاتصالات خارج الخط ، تتطلب غسالة عبر الإنترنت بصمة أكبر. لا يمكن دمج الأنظمة المضمنة إلا في خط الإنتاج إذا كان إدخال المكونات والخروج منها وتنظيفها آليًا بالكامل.

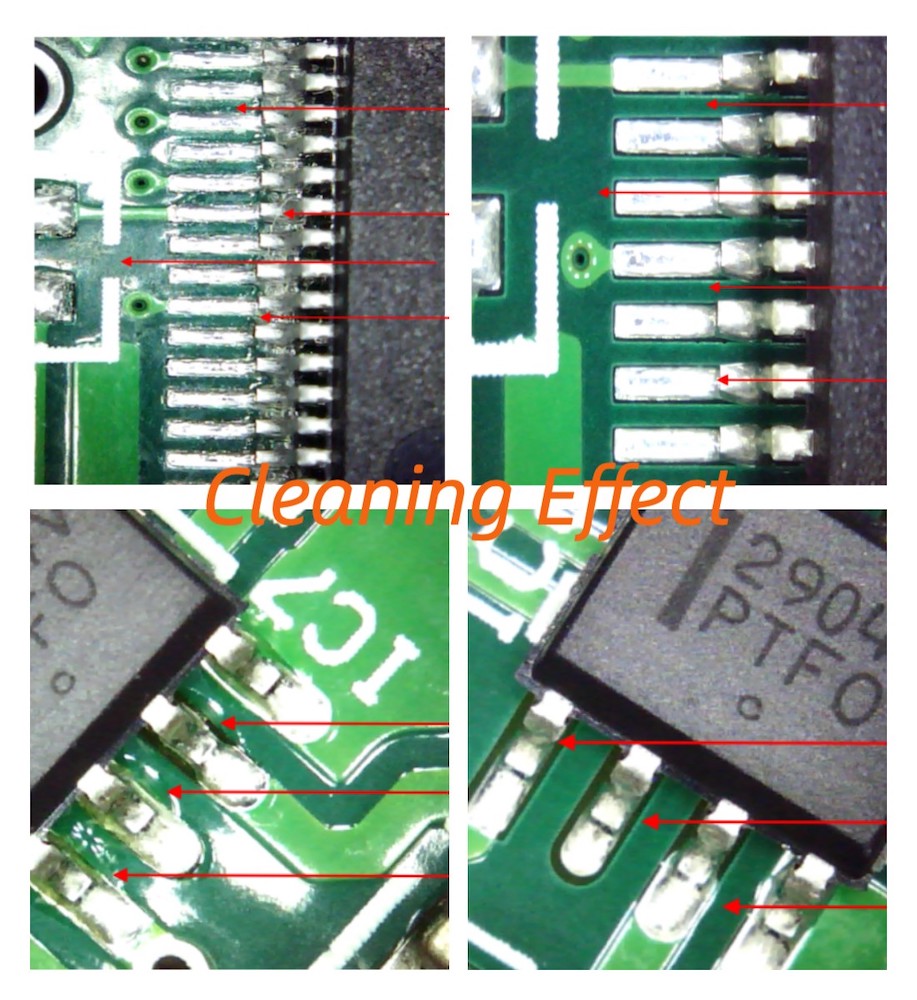

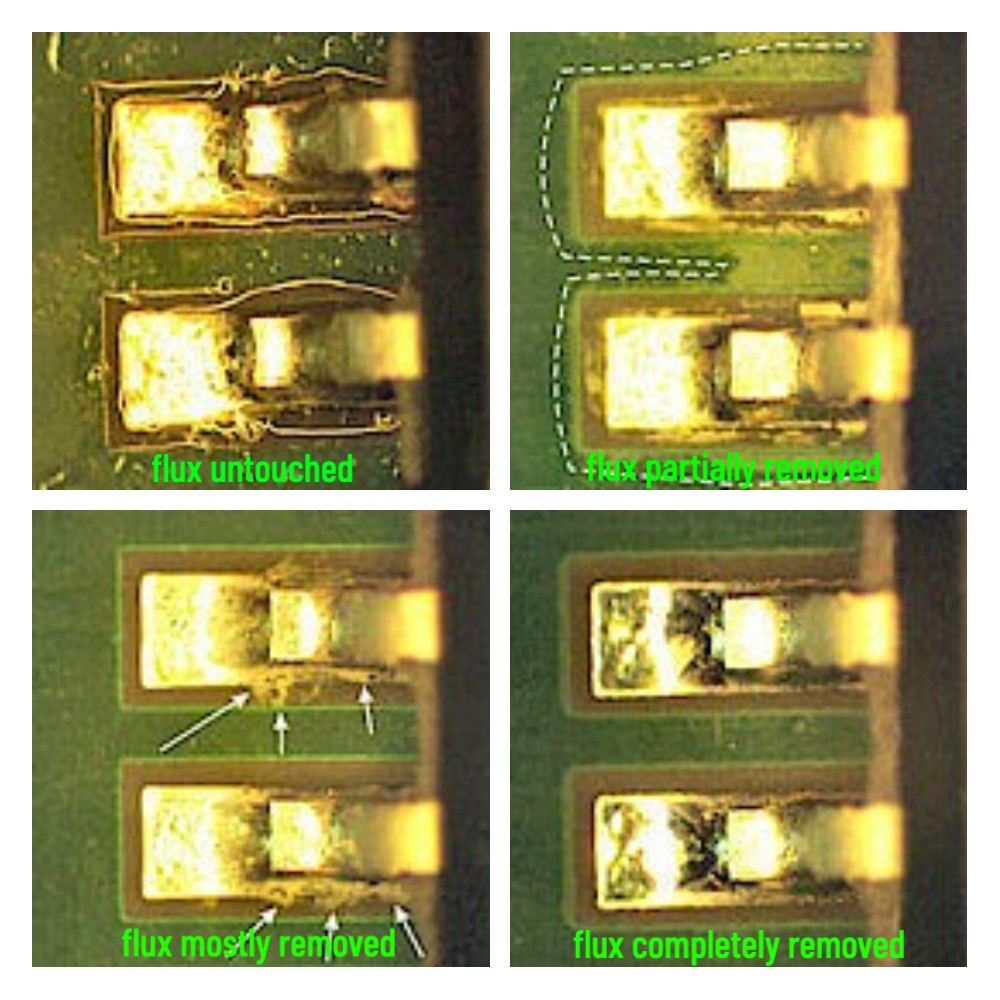

مخطط مقارنة لتأثير التنظيف
إذا كانت لديك أسئلة حول آليات التنظيف/أنواع العمليات المختلفة ، فيرجى الاتصال بمهندسي العمليات لدينا: info@smt11.com
