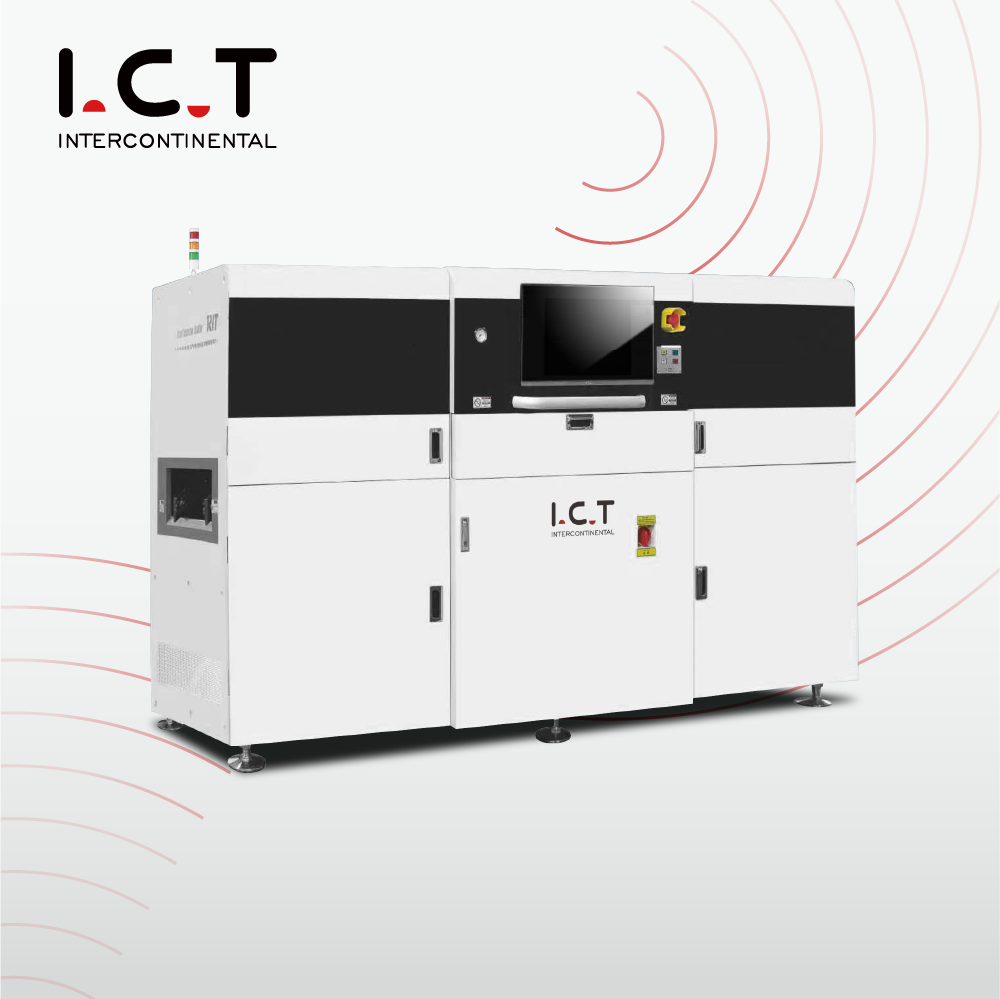

آي سي تي-S1200
I.C.T
spi machine
| الكمية: | |
|---|---|
| آلة فحص معجون SMT SPI لحام
تم تصميم آلة فحص معجون اللحام SMT SPI من ICT لتحسين جودة تجميع لوحات الدوائر المطبوعة من خلال اكتشاف العيوب في تطبيق معجون اللحام في وقت مبكر من العملية. تستخدم هذه المعدات المتقدمة تقنية التصوير ثلاثي الأبعاد لقياس الحجم والارتفاع والمساحة وشكل رواسب اللحام بدقة عالية، مما يمنع حدوث مشكلات مثل عدم كفاية اللصق أو الجسور التي قد تؤدي إلى إعادة العمل المكلفة أو الفشل. مثالي لتصنيع الإلكترونيات بكميات كبيرة، فهو يدعم أحجام PCB التي تصل إلى 450 × 500 مم ويتكامل بسهولة مع خطوط SMT للتشغيل السلس. بفضل أكثر من 25 عامًا من الخبرة، تضمن تكنولوجيا المعلومات والاتصالات أن هذه الآلة تلبي المعايير العالمية، مما يساعد العملاء على تحقيق إنتاج فعال وتقليل النفايات والحفاظ على المزايا التنافسية في قطاعات مثل أشباه الموصلات وPCBA. من خلال اختيار آلة فحص لصق اللحام SMT SPI، يمكن للمصنعين تحسين سير العمل لديهم بدءًا من تحليل الطلب وحتى التعديل النهائي.
| ميزة

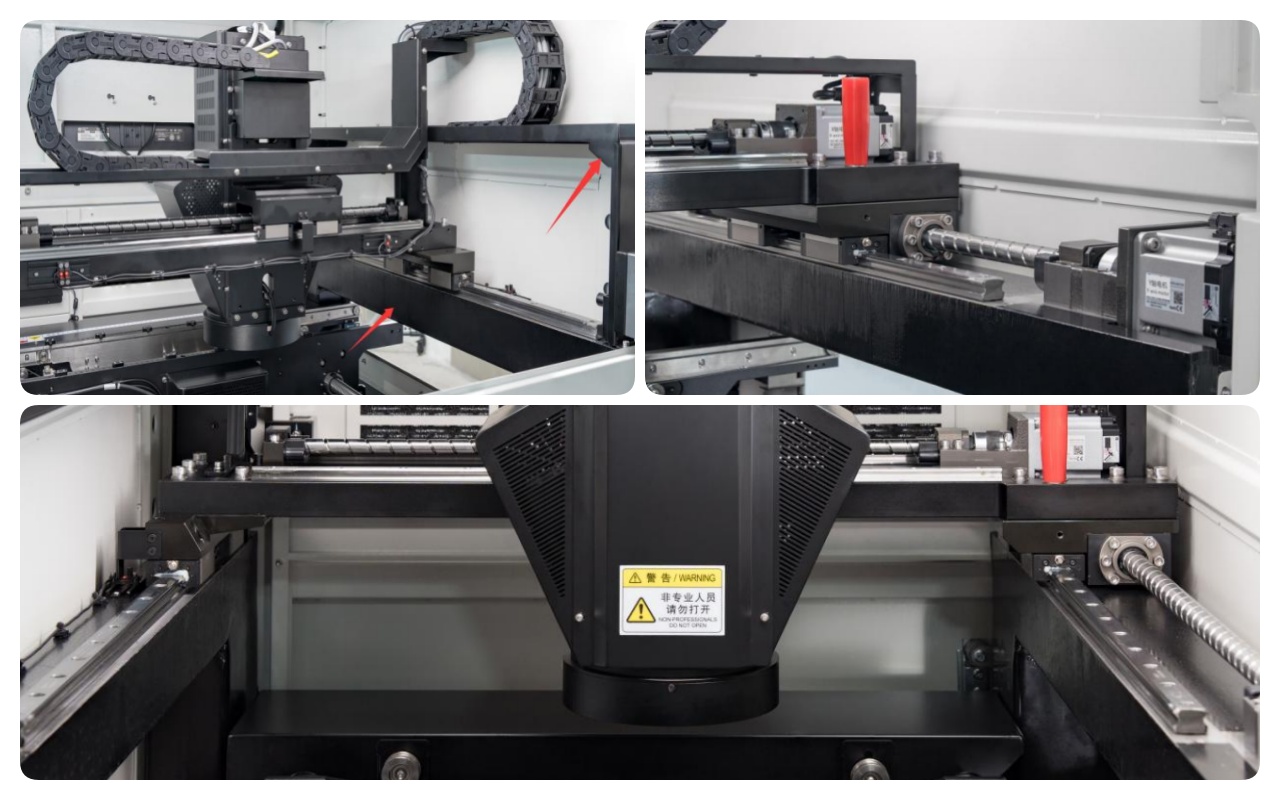

يتميز نظام المنصة الخاص بآلة فحص لصق اللحام SMT SPI بإطار قوي مصنوع من مواد عالية الجودة لضمان الاستقرار أثناء العمليات عالية السرعة. يقلل هذا التصميم من الاهتزازات ويحافظ على دقة المحاذاة، وهو أمر بالغ الأهمية للحصول على نتائج فحص متسقة. وهو يدعم سماكات وأحجام مختلفة لثنائي الفينيل متعدد الكلور، مما يجعله متعدد الاستخدامات لتلبية احتياجات التصنيع المختلفة. وقد قام الفريق الهندسي لتكنولوجيا المعلومات والاتصالات بتحسين هذا النظام للتعامل مع البيئات الصعبة، وتوفير الموثوقية على المدى الطويل وتكاليف الصيانة المنخفضة. ويستفيد المستخدمون من الإعداد السريع والتكامل السهل في الخطوط الحالية، مما يعزز الإنتاجية الإجمالية دون المساس بالسلامة أو الأداء.

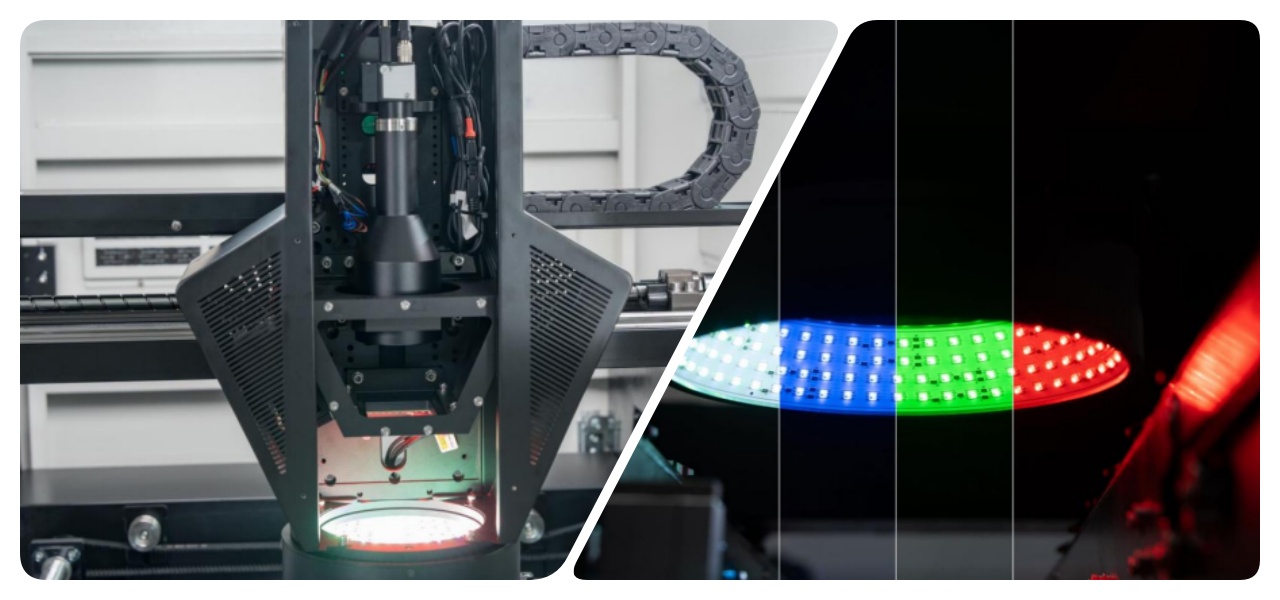

مزودًا بكاميرا عالية الدقة وتقنية عرض ثلاثية الأبعاد، يلتقط نظام الرؤية في آلة فحص معجون اللحام SMT SPI صورًا تفصيلية لرواسب معجون اللحام. فهو يحلل المعلمات مثل الحجم والارتفاع في الوقت الفعلي، ويحدد العيوب بدقة على مستوى الميكرون. يتكيف هذا النظام مع ظروف الإضاءة المختلفة وتخطيطات اللوحة المعقدة، مما يضمن تغطية شاملة. تتضمن تكنولوجيا المعلومات والاتصالات خوارزميات ذكية تقلل من النتائج الإيجابية الكاذبة، مما يسمح للمشغلين بالتركيز على القضايا الحقيقية. ونتيجة لذلك، يتمتع المصنعون بمعدلات إنتاجية محسنة وإنتاجية أسرع، بما يتماشى مع متطلبات الصناعة لمنتجات خالية من العيوب.

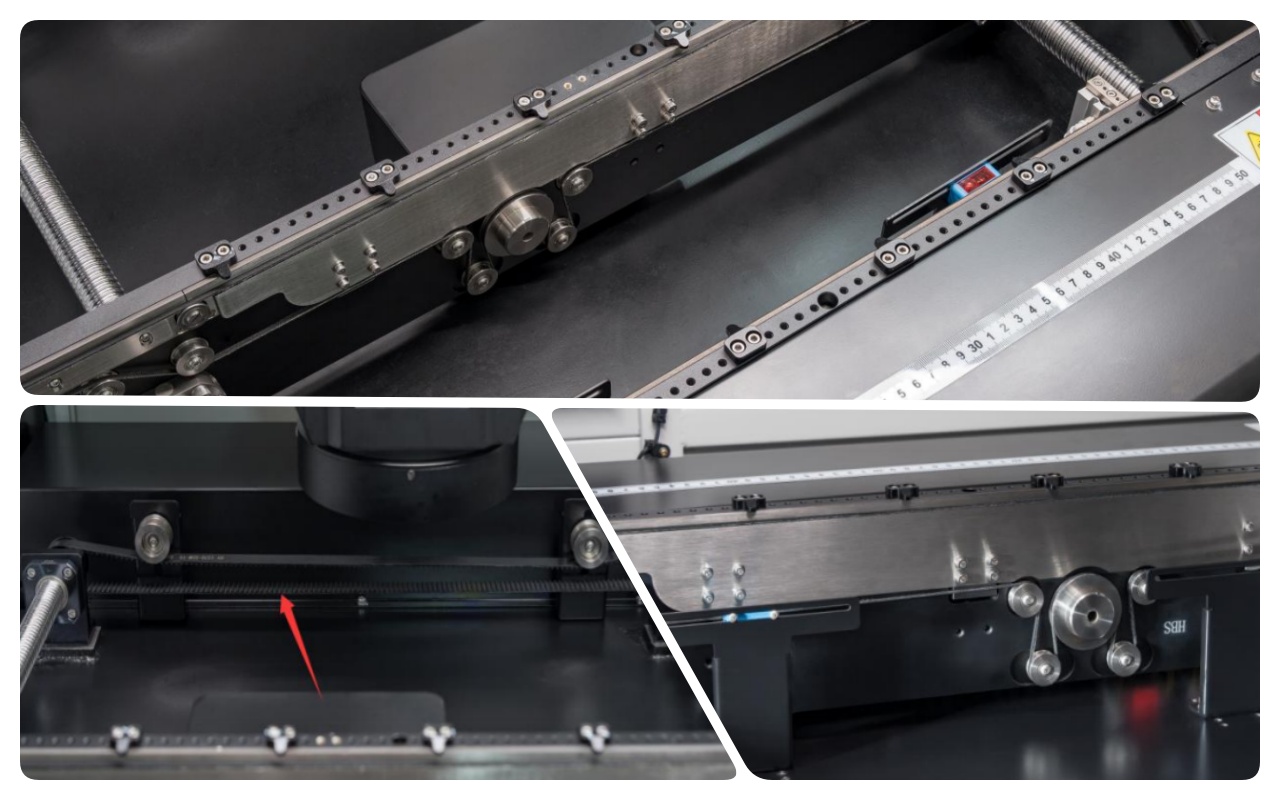

يسهل نظام النقل التعامل السلس مع ثنائي الفينيل متعدد الكلور من خلال سيور النقل الآلية التي تتكيف مع أحجام اللوحات المختلفة تلقائيًا. فهو يضمن تحديد المواقع بدقة لعمليات الفحص دون تدخل يدوي، مما يقلل من أخطاء المعالجة وأوقات الدورات. تم تصميم هذا النظام بمكونات متينة، ويدعم خيارات القضبان المزدوجة لتحقيق كفاءة أعلى في إعدادات الإنتاج المزدحمة. إن تركيز تكنولوجيا المعلومات والاتصالات على التصميم سهل الاستخدام يعني تقليل وقت التوقف عن العمل أثناء التحولات، مما يساعد العملاء على الحفاظ على العمليات المستمرة. تعتبر هذه الميزة أساسية لتوسيع نطاق التصنيع مع إبقاء التكاليف تحت السيطرة.
| مواصفات فرن إنحسر
| نموذج | آي سي تي-S510 | آي سي تي-S510D | آي سي تي-S1200 |
| حجم ثنائي الفينيل متعدد الكلور | 60*50~510*510 ملم | 50*60 ~ 510*310 مللي متر سكة مزدوجة 50*60~510*580 راي واحد | 80*80~1200*500 ملم |
| علامة ثنائي الفينيل متعدد الكلور | 0.5 ~ 5.0 ملم | ||
| وزن ثنائي الفينيل متعدد الكلور | .05.0 كجم | ||
| تعديل الناقل | يدوي/تلقائي | ||
| نوع القياس | الارتفاع، المنطقة، الحجم، الإزاحة، الجسر، الشكل (طباعة مفقودة، قصدير غير كافي، قصدير زائد، تجسير، إزاحة، أشكال سيئة، تلوث السطح) | ||
| ارتفاع اللصق | 0 ~ 550um | ||
| الحد الأدنى من الملعب | ≥100um | ||
| مبدأ القياس | الضوء الأبيض ثلاثي الأبعاد PSLM PMP (تعديل الضوء المكاني القابل للبرمجة، قياس الطور) | ||
| كمية رئيس التفتيش | 1 | ||
| بكسل الكاميرا | 5 م، (10 م/12 م كخيار) | ||
| سرعة الكشف | 0.35 ~ 0.5 ثانية / مجال الرؤية | ||
| وقت البرنامج | 5 ~ 10 دقيقة | ||
| نوع البيانات | بيانات جربر 274D/274X، مسح ثنائي الفينيل متعدد الكلور | ||
| قوة | تيار متردد 220، 50/60 هرتز، 1 كيلو فولت أمبير | ||
| البعد الآلة | العرض 1015 * العمق 1195 * الارتفاع 1495 ملم | العرض 1015 * العمق 1460 * الارتفاع 1495 ملم | العرض 1840 * العمق 1450 * الارتفاع 1495 ملم |
| وزن | 850 كجم | 950 كجم | 1500 كجم |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة الخاص بنا بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| فيديو نجاح العملاء
أكملت شركة ICT مؤخرًا عملية التثبيت الناجحة في الخارج ودعم اختبار قبول المصنع (FAT) لخطي إنتاج SMT في إحدى الشركات المصنعة لأجهزة التجميل في أمريكا الشمالية. تضمن المشروع نشر معدات متقدمة، بما في ذلك آلات وضع العلامات بالليزر لتحديد المكونات بدقة، وطابعات SMT المقترنة بآلة فحص لصق اللحام SMT SPI لضمان تطبيق معجون خالٍ من العيوب، وآلات الالتقاط والوضع من باناسونيك لتركيب المكونات عالية السرعة، وأفران إعادة تدفق Heller للحام الموثوق، وأنظمة اكتشاف AOI لفحوصات الجودة بعد التجميع، وناقلات PCB لتدفق المواد بسلاسة، وآلات تنظيف PCBA لإزالة البقايا، وسخانات تخزين معجون اللحام الأوتوماتيكية للحفاظ على سلامة المواد. لقد قدم مهندسونا التدريب والتحسين في الموقع، مما أدى إلى قبول الإنتاج بسلاسة. تسلط هذه الحالة الضوء على التزام شركة تكنولوجيا المعلومات والاتصالات بتقديم حلول متكاملة تعمل على تعزيز الكفاءة وجودة المنتج في الأسواق العالمية.
| التدريب والدعم العالمي الاحترافي
تقدم تكنولوجيا المعلومات والاتصالات برامج خدمة وتدريب شاملة لدعم آلة فحص معجون اللحام SMT SPI طوال دورة حياتها. توفر شبكتنا العالمية من مراكز الخدمة خدمات التثبيت والصيانة واستكشاف الأخطاء وإصلاحها مع أوقات استجابة سريعة لتقليل وقت التوقف عن العمل. يقوم المهندسون ذوو الخبرة بإجراء جلسات في الموقع أو عن بعد، تغطي عمليات التشغيل والمعايرة وتحديثات البرامج. يتضمن التدريب ممارسة عملية لبناء مهارات المشغل، وضمان الاستخدام الآمن والفعال. كما نقدم أيضًا الدعم الفني المستمر وتوريد قطع الغيار واستشارات تحسين العمليات. يساعد هذا النهج الشامل العملاء على تحقيق أقصى قدر من أداء المعدات، والتكيف مع تغييرات الإنتاج، وتحقيق النجاح على المدى الطويل في تصنيع الإلكترونيات.
| مدح العملاء
يشيد العملاء بمهندسي تكنولوجيا المعلومات والاتصالات لخبرتهم وتفانيهم أثناء التركيبات. إنها تسلط الضوء على الأداء المتفوق لآلة فحص لصق اللحام SMT SPI الخاصة بنا في اكتشاف العيوب بدقة. يقدّر الكثيرون التغليف الآمن وطرق النقل الفعالة التي تضمن وصول المعدات في حالة ممتازة. أدت الاستجابات السريعة للاستفسارات والمشكلات إلى بناء ثقة قوية، حيث لاحظ العملاء كيف يعمل دعمنا على حل المشكلات بسرعة وفعالية.
| لدينا شهادة
تحمل تكنولوجيا المعلومات والاتصالات شهادات رئيسية مثل CE للامتثال للسلامة، وRoHS للمعايير البيئية، وISO9001 لإدارة الجودة. كما أننا نمتلك العديد من براءات الاختراع للتقنيات المبتكرة في تصنيع الإلكترونيات. تثبت أوراق الاعتماد هذه التزامنا بالمعايير العالية والتحسين المستمر. إنهم يؤكدون للعملاء أن آلة فحص لصق اللحام SMT SPI الخاصة بنا تلبي اللوائح العالمية، مما يعزز الموثوقية والاستدامة في عمليات الإنتاج.
| عنا والمصنع
ICT هي إحدى الشركات الرائدة في مجال توفير حلول تصنيع الإلكترونيات ولديها مرافق البحث والتطوير والإنتاج الخاصة بنا. تأسست في عام 2012، ويعمل لدينا أكثر من 89 موظفًا، بما في ذلك 20 مهندسًا، على مساحة 12,000 متر مربع. يدعم رأس مالنا المسجل البالغ 30 مليون دولار النمو السريع، ويخدم أكثر من 1600 عميل في 72 دولة. من خلال مكاتبنا الفرعية في جميع أنحاء العالم، نقدم خدمات متكاملة بدءًا من التخطيط وحتى التحسين. تتميز مصانعنا بسير عمل اختباري صارم وأنظمة إدارة جودة قوية لضمان تميز المنتج.
