تعمل طابعة الشاشة SMT على تحسين الكفاءة في تجميع PCB من خلال طباعة سريعة ودقيقة.
أ. يضمن دقة تكرار عالية للحصول على مطبوعات متسقة.
ب. يدعم الطباعة بالغراء لتعزيز مرونة الإنتاج.
ج. يضبط ضغط الممسحة تلقائيًا للحصول على أفضل النتائج.
د. ينظف الاستنسل بأوضاع جافة ورطبة وفراغية.
ه. يوفر تحديد موضع سريع لثنائي الفينيل متعدد الكلور مع نظام متعدد الوظائف.
و. يوفر التركيب والتدريب الخبراء من قبل مهندسي تكنولوجيا المعلومات والاتصالات.
ز. يوفر ردود فعل الضغط في الوقت الحقيقي للتحكم بشكل أفضل.
ICT-5151
I.C.T
| الكمية: | |
|---|---|
| ICT-5151 طابعة شاشة SMT
تعد طابعة الشاشة ICT-5151 SMT الخيار الأفضل لطباعة SMT الفعالة، والتعامل مع أحجام PCB من 50 × 50 مم إلى 510 × 510 مم وإطارات الاستنسل حتى 737 × 737 مم. مع مدة دورة أقل من 7 ثوانٍ، فإنها توفر إنتاجًا سريعًا وتكرارًا عاليًا، وهي مثالية للإلكترونيات مثل مصابيح LED وأجهزة تلفزيون LCD. تشتمل الميزات على معايرة PCB التلقائية، وضغط ممسحة مطاطية قابلة للتعديل، وفصل استنسل متعدد الطرق للحصول على مطبوعات نظيفة ودقيقة. تتكامل الماكينة بسهولة مع معايير SMEMA وتتضمن خيارات مثل الفحص ثنائي الأبعاد وأنظمة التفريغ. تدعم تكنولوجيا المعلومات والاتصالات العملاء بالإعداد والتدريب الكاملين، مما يضمن التشغيل السلس. تعمل طابعة الشاشة SMT هذه على تحسين الإنتاجية وتلبي الاحتياجات المتنوعة في التصنيع الحديث.
| ميزة
تتميز طابعة الشاشة ICT-5151 SMT بدقة تحديد موضع متكررة تبلغ ±0.01 مم ودقة طباعة تبلغ ±0.0125 مم، مما يضمن الحصول على نتائج متسقة في كل مرة. تعتبر هذه الدقة أمرًا حيويًا لتجميع ثنائي الفينيل متعدد الكلور عالي الجودة، خاصة للإلكترونيات المعقدة مثل مصابيح LED ومكونات المركبات. تستخدم الماكينة أدوات تحكم متقدمة في المحرك وقضبان منزلقة ثابتة للحفاظ على الدقة أثناء التشغيل. تعمل هذه الميزة على تقليل الأخطاء وتوفير الوقت والتكاليف للشركات المصنعة. سواء للدفعات الصغيرة أو الكبيرة، توفر الطابعة أداءً موثوقًا به، مما يجعلها أداة موثوقة في خطوط SMT.
تتميز طابعة الشاشة SMT بنظام ضبط ضغط الممسحة التلقائي للحصول على مطبوعات مثالية. يعمل رأس الطباعة المعلق الذي تم تطويره بشكل مستقل على موازنة الضغط في الوقت الفعلي، والتكيف مع أنواع PCB المختلفة واحتياجات معجون اللحام. وهذا يضمن تطبيقًا متساويًا ويمنع تلف الألواح الحساسة. تسمح آلية ردود الفعل للنظام بإجراء تعديلات سريعة وتحسين الكفاءة. مثالية لخطوط الإنتاج التي تتعامل مع منتجات متنوعة مثل أجهزة تلفزيون LCD وأجهزة STB، تعمل هذه الميزة على تحسين جودة الإخراج وتقليل الجهد اليدوي.
يوفر ICT-5151 نظام تنظيف متعدد الاستخدامات مع أوضاع جافة ورطبة وفراغية للاستنسل. تضمن أجزاء التنظيف المنفصلة ومحرك العادم القوي إزالة البقايا بشكل فعال، والحفاظ على جودة الطباعة. يقوم نظام الرش الفريد بتطبيق محلول التنظيف بالتساوي من الأعلى إلى الأسفل، بينما يتحكم البرنامج في استخدام الكحول والورق لحفظ المواد. تدعم هذه الميزة التشغيل المستمر، وهو أمر ضروري لإنتاج كميات كبيرة من عناصر مثل إلكترونيات السينما العائلية. فهو يحافظ على الطابعة في أفضل حالة مع الحد الأدنى من وقت التوقف عن العمل.
| مواصفة
| نموذج | ICT-4034 | ICT5134 | ICT-5151 |
| حجم الإطار (مم) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| اتجاه النقل | اليمين اليسرى اليمين اليمين اليسار اليسرى اليمين الأيمن | ||
| نظام الدعم | تعديل الدبوس المغناطيسي/الجدول الصاعد/الدعم | ||
| نظام لقط | التثبيت الجانبي (فوهة الفراغ، ضغط Z الأوتوماتيكي القابل للسحب هو خيار) | ||
| رأس الطابعة | رأسان طباعة مستقلان بمحرك | ||
| نوع الممسحة | الفولاذ المقاوم للصدأ (قياسي)، البلاستيك | ||
| نظام التنظيف | جاف ، رطب ، فراغ | ||
| تقتيش | الفحص ثنائي الأبعاد (قياسي) | ||
| مزود الطاقة | التيار المتردد: 220±10%، 50/60 هرتز، 3 كيلو وات | ||
| طريقة التحكم | التحكم بالكمبيوتر | ||
| البعد (مم) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| نموذج | ICT-6534 | تكنولوجيا المعلومات والاتصالات-6561 | تكنولوجيا المعلومات والاتصالات-9060 |
| حجم الإطار (مم) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| البعد (مم) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT

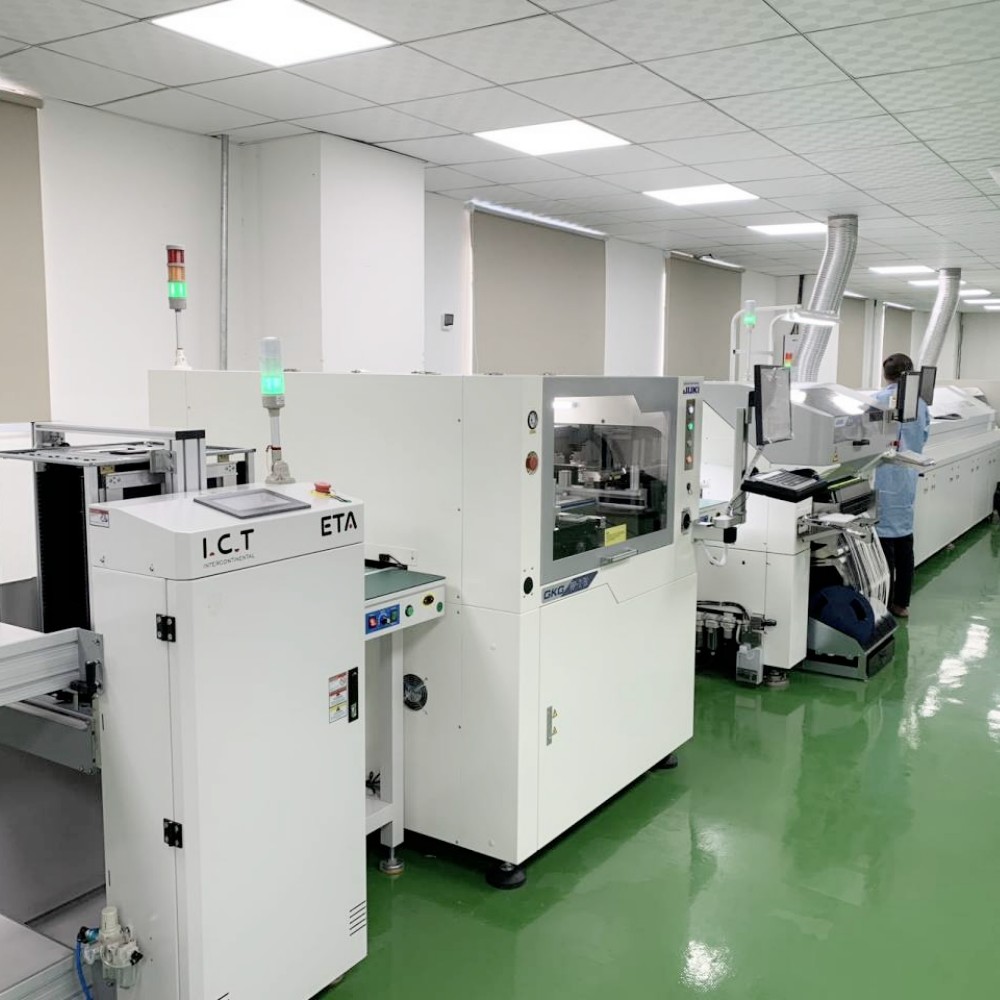

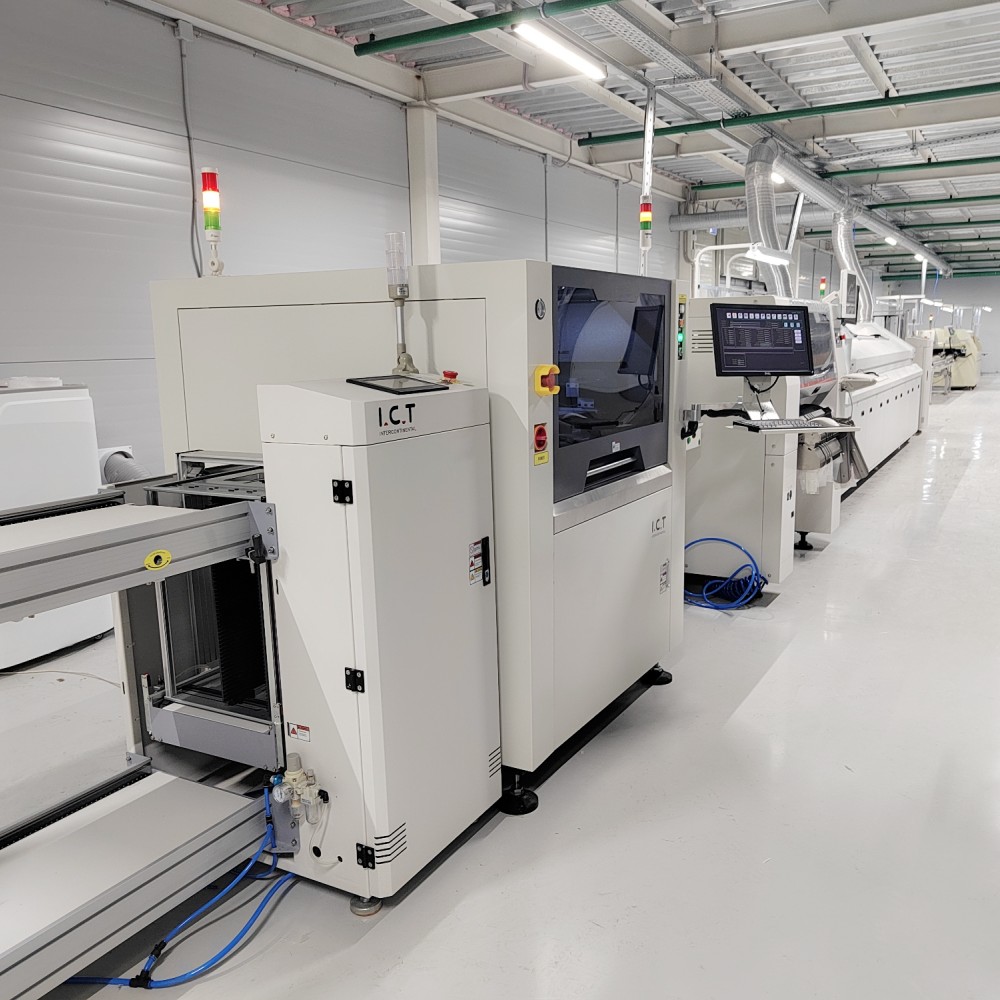

يتميز خط إنتاج PCBA عالي الجودة الخاص بنا بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة AOI | يتفقد وصلات اللحام وعيوب التنسيب. |
| آلة SPI | التحقق من ارتفاع معجون اللحام وجودته. |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج: آلة وضع العلامات بالليزر / أداة تركيب الملصقات / طابعة نافثة للحبر |
| فيديو نجاح العملاء
في عام 2025، سافر مهندسو تكنولوجيا المعلومات والاتصالات إلى مصنع العميل، وهو مصنع رائد لإضاءة LED المنزلية، لتقديم خدمات التركيب والتدريب. كان العميل بحاجة إلى خط SMT أوتوماتيكي بالكامل يحتوي على 13 ماكينة بطول 29 مترًا، لكن مساحتها كانت محدودة بطول 21 مترًا وعرض 5 أمتار. صممت شركة ICT تصميمًا على شكل حرف U، يلائم الخط بطول 16 مترًا وعرضه 2.7 مترًا، لتلبية متطلبات العميل. وبعد يومين من التثبيت والتصحيح، تلاهما ستة أيام من التدريب على المعدات والدعم الفني، تم تسليم المشروع بنجاح. أظهر هذا الحل قدرة تكنولوجيا المعلومات والاتصالات على تخصيص خطوط الإنتاج وتحسينها، مما يضمن تشغيل إنتاج LED الخاص بالعميل بسلاسة بتوجيه من الخبراء.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات خدمات وتدريبات شاملة لضمان تشغيل طابعة الشاشة SMT الخاصة بك بأفضل حالاتها. يقدم فريق الخبراء لدينا خدمات التركيب والصيانة والدعم الفني في الموقع بما يتناسب مع احتياجاتك. نقوم بإجراء دورات تدريبية تفصيلية لتعليم موظفيك كيفية استخدام الماكينة وصيانتها بشكل فعال، بما في ذلك الإعداد والتشغيل واستكشاف الأخطاء وإصلاحها. مع أكثر من 25 عامًا من الخبرة، نقوم بتحسين عملية الإنتاج الخاصة بك والتكيف مع أهدافك المحددة. تضمن شبكتنا العالمية المكونة من 8 مكاتب فرعية أوقات استجابة سريعة ومساعدة مستمرة. ثق في تكنولوجيا المعلومات والاتصالات للحفاظ على سير خطك بسلاسة مع الرعاية المهنية والدعم المستمر.
| مدح العملاء
يحب العملاء خبرة مهندسينا وتفانيهم، ويشيدون بتوجيهاتهم الواضحة أثناء الإعداد. إنهم معجبون بدقة وموثوقية طابعة الشاشة SMT، ويطلقون عليها اسم 'مغير قواعد اللعبة' في مجال الإنتاج. إن شحننا الآمن والمعبأ جيدًا يحصل على درجات عالية لحماية المعدات أثناء النقل. يقدّر العملاء أيضًا استجاباتنا السريعة للمشكلات، وحل المشكلات بسرعة لتقليل وقت التوقف عن العمل. وتعكس هذه الثقة التزام تكنولوجيا المعلومات والاتصالات بجودة الخدمة والدعم.
| الشهادات والمعايير
تحمل تكنولوجيا المعلومات والاتصالات شهادات مرموقة بما في ذلك CE وRoHS وISO9001 وبراءات اختراع متعددة، مما يضمن أعلى المعايير. تعكس أوراق الاعتماد هذه التزامنا بالسلامة والرعاية البيئية وإدارة الجودة في التصنيع. تضمن علامة CE الامتثال لقواعد السلامة الأوروبية، بينما تضمن علامة RoHS إنتاجًا صديقًا للبيئة. تسلط شهادة ISO9001 الضوء على رقابتنا الصارمة على الجودة، كما تعرض براءات الاختراع تصميماتنا المبتكرة. ثق بالتميز المعتمد لتكنولوجيا المعلومات والاتصالات للحصول على حلول SMT موثوقة.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة رائدة في مجال توفير حلول المعدات الإلكترونية مع الأبحاث والتطوير والإنتاج الداخلي. تأسست في عام 2012، وقد حققنا نموًا سريعًا، حيث يعمل لدينا 89 موظفًا على مساحة 12000 متر مربع، بالإضافة إلى 20 مهندسًا و8 مكاتب فرعية حول العالم. نحن نخدم أكثر من 1600 عميل في 72 دولة، ونقدم حلول SMT مخصصة. يتميز مصنعنا بعمليات اختبار صارمة ونظام قوي لإدارة الجودة، مما يضمن أن كل طابعة شاشة SMT تلبي المعايير العالية. ومن خلال صندوق مسجل بقيمة 30 مليون دولار، نواصل الابتكار والتوسع وتقديم منتجات موثوقة في جميع أنحاء العالم مع الحفاظ على مراقبة الجودة الممتازة.
