آي سي تي-AI-4540 | النظام البصري البصري DIP الكاميرا المقلوبة عبر الإنترنت آلات AOI

|  اكتشف آلات AI-4540 AOI

تعد الكاميرا المقلوبة ICT DIP Online AOI AI-4540 أداة فحص متقدمة لـ PCBA بعد لحام THT. فهو يلتقط صورًا في الوقت الفعلي باستخدام كاميرا ملونة عالية الدقة ويعالجها باستخدام خوارزميات الشبكة العصبية التلافيفية (CNN) لاكتشاف العيوب بذكاء. تحدد آلة PCB Aoi الأوتوماتيكية مشكلات مثل الأجزاء الخاطئة والمكونات المفقودة والقطبية العكسية وعيوب اللحام مثل الجسور والفراغات أو اللحام غير الكافي في عناصر مثل المقاومات والمكثفات والثنائيات والمقابس. مع معدلات الكشف العالية والإنذارات الكاذبة المنخفضة، يتم تثبيته على خطوط الإنتاج دون تعديلات، مما يسمح بالتشغيل المستمر. من السهل ضبط الارتفاع والعرض، ويدعم التحكم المركزي لوحدات متعددة. تتضمن إمكانية تتبع البيانات إنذارات SPC وتخزين السجل التلقائي وتحذيرات NG والبرمجة عن بعد. وهذا يعزز كفاءة المصنع وجودته في عمليات SMT.

|  ميزة

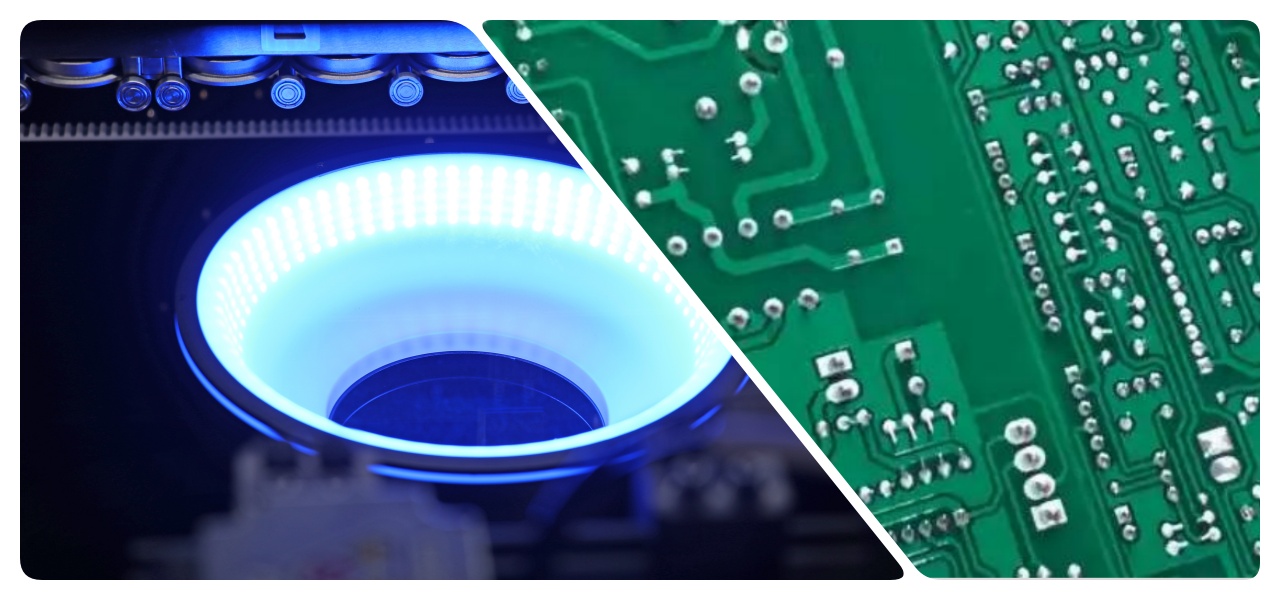

خوارزمية التعلم العميق

تستخدم أجهزة AI-4540 aoi التعلم العميق مع تحسين البيانات الضخمة لإجراء الفحوصات الصناعية. فهو يحدد المكونات ووصلات اللحام تلقائيًا بنقرة واحدة، مما يقلل أوقات البرمجة الطويلة والإنذارات الكاذبة العالية من الطرق التقليدية. تم تدريبه على مجموعات كبيرة من البيانات، وهو يتعامل مع الاختلافات في الجانب السفلي بعد اللحام الموجي، مما يضمن عدم فقدان أي عيوب. فهو يقلل من المكالمات الخاطئة من الأجزاء المتدلية أو الاختلافات الطفيفة في اللون. تحاكي CNN الحكم المشابه للحكم البشري في سيناريوهات متنوعة، مثل اكتشاف ثقوب الدبوس الغامضة في اللحام دون تدخل الدبوس أو الجهاز. يؤدي هذا إلى تعميم قوي ودقة عالية وعمليات فحص موثوقة للوحات المعقدة.

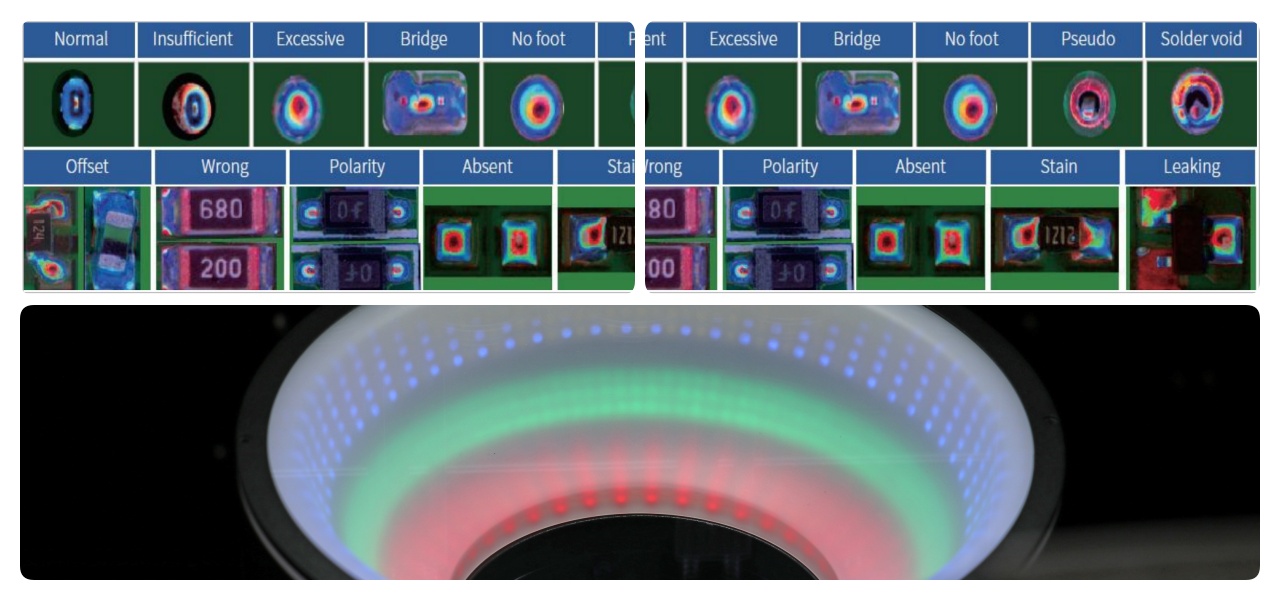

إجراءات مرنة

توفر آلة فحص AOI عبر الإنترنت عمليات ذكية وقابلة للتكيف للاستخدام السلس. فهو يتحقق من المقاومات الحلقية الملونة، والمكثفات، والصمامات الثنائية، والمقابس بذكاء، عبر الإنترنت أو دون الاتصال بالإنترنت، دون توقف الخطوط. تستغرق البرمجة من 10 إلى 20 دقيقة، وتصحيح الأخطاء من 10 إلى 15 دقيقة، مع تغييرات قصيرة باستخدام الملفات الموجودة. تحدث تغييرات المعلمات المجمعة بمفتاح واحد. تنبيهات مسموعة للعناصر أو الأنواع الخاطئة. يؤدي ذلك إلى تبسيط العمليات وتحسين إعدادات المعدات بسرعة وتقليل وقت التوقف عن العمل لتحسين تدفق الإنتاج.

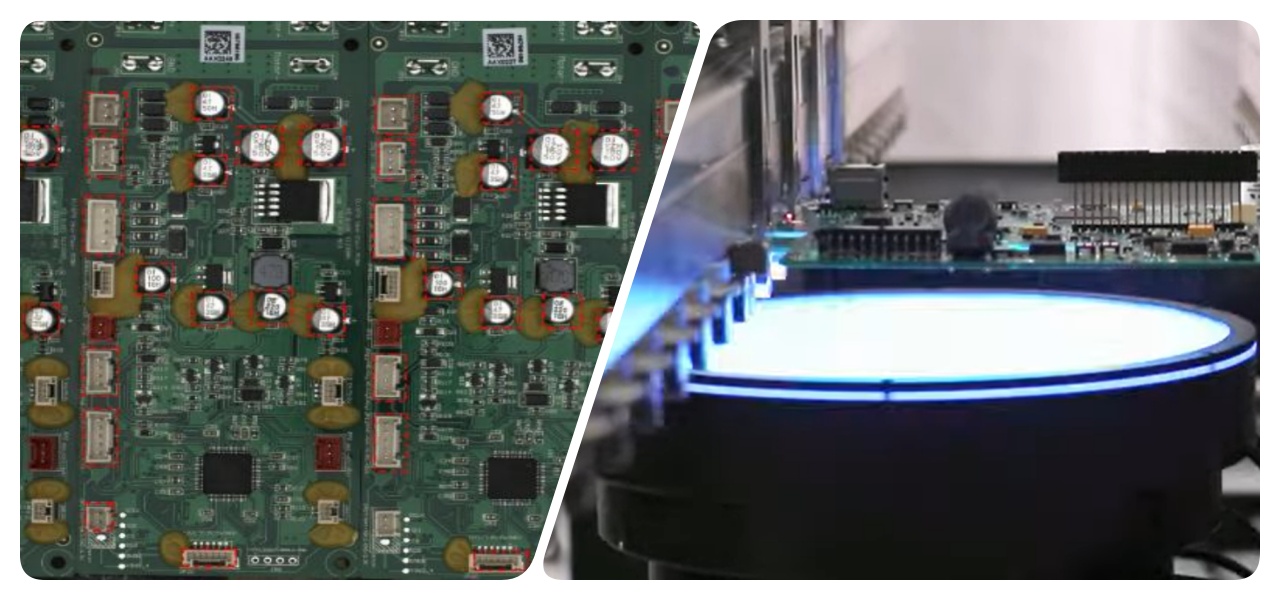

سرعة التفتيش السريع

تقوم أجهزة AI-4540 aoi بإجراء فحوصات سريعة باستخدام تخطيط مسار الخوارزمية الجينية. فهو يقلل من أعداد مجال الرؤية عن طريق تخطي المناطق غير الملحومة، وتقصير المسارات، واختيار أماكن التصوير المثالية لتجنب اللحام عند الحواف. تعمل المعالجة المتوازية لوحدة معالجة الرسومات على تسريع معالجة البيانات. عند 0.23 ثانية لكل مجال رؤية، فهو يناسب الخطوط ذات الحجم الكبير. وباعتباره نظام فحص على ماكينة smt aoi، فإنه يحافظ على التدفق مع ضمان نتائج دقيقة.

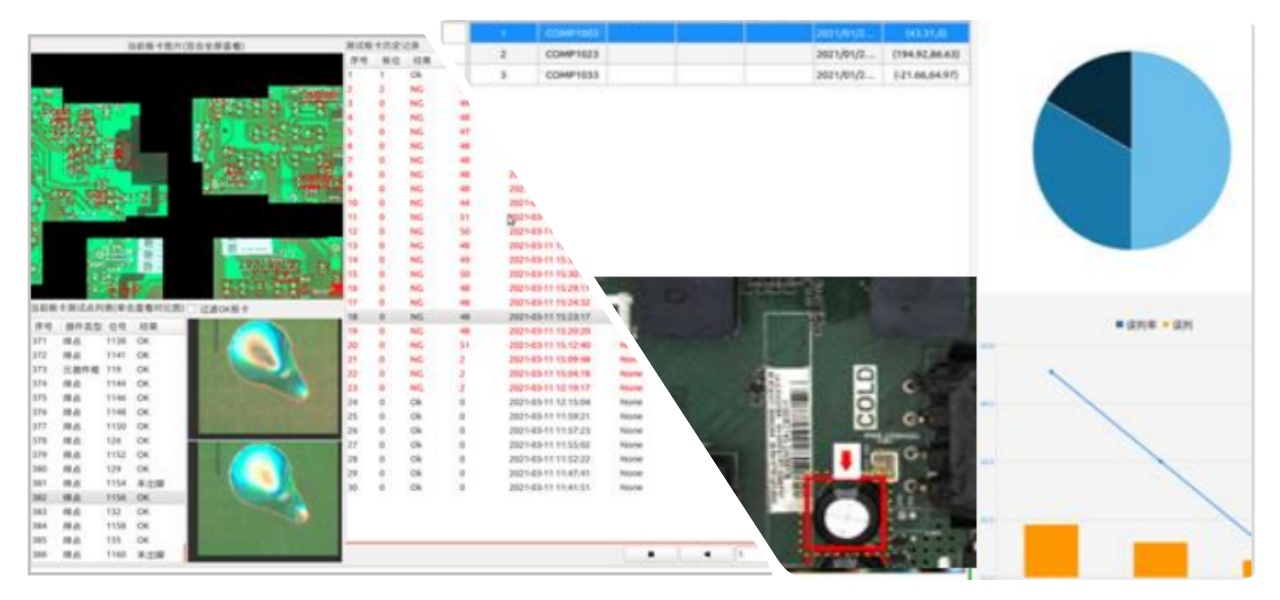

أوضاع فحص متعددة

يدعم عمليات فحص اللوحات المتعددة واللوحات المختلطة والمواد المختلطة. يحدد التناوب في زوايا ومواضع مختلفة. يتخطى العلامات السيئة تلقائيًا. تناسب هذه المرونة إعدادات PCB المختلفة لإجراء عمليات فحص شاملة وفعالة دون خطوات إضافية.

|  مواصفة

نموذج	ICT DIP كاميرا مقلوبة عبر الإنترنت AOI AI-4540 (بعد لحام THT)	كاميرا ICT DIP المقلوبة عبر الإنترنت AOI AI-4540L (بعد لحام THT)
FOV	49*41 مللي متر
دقة	20um
آلة تصوير	5 م
ضوء	ضوء RGB + W، 4 ألوان متكاملة
سرعة التفتيش	0.23 ثانية/مجال الرؤية
خلط التفتيش ثنائي الفينيل متعدد الكلور	دعم برنامج الاتصال تلقائيا.
حجم ثنائي الفينيل متعدد الكلور	مسار ثلاثي الأقسام: 50*50-350*400 مللي متر مسار قسم واحد: 50*50-450*400 مللي متر	50*50~550*650 ملم
ارتفاع ثنائي الفينيل متعدد الكلور	الجزء العلوي: 110 مم (150 مم اختياري)، الجزء السفلي: 25 مم
سمك ثنائي الفينيل متعدد الكلور	0.3 ~ 6.0 ملم
حافة ثنائي الفينيل متعدد الكلور	3.0 ملم
صفحة حرب ثنائي الفينيل متعدد الكلور	±3.0 ملم
وزن ثنائي الفينيل متعدد الكلور	الحد الأقصى: 10 كجم
ارتفاع الناقل	750 و 900 ± 20 مم
عرض	شاشة 23.8 بوصة بدقة FHD
إخراج البيانات	التحليل الإحصائي المولد تلقائيًا SPC
وظيفة خاصة	البحث التلقائي للعناصر والبرمجة السريعة
قوة	تيار متردد 220 50/60 هرتز، 5 أمبير

* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.

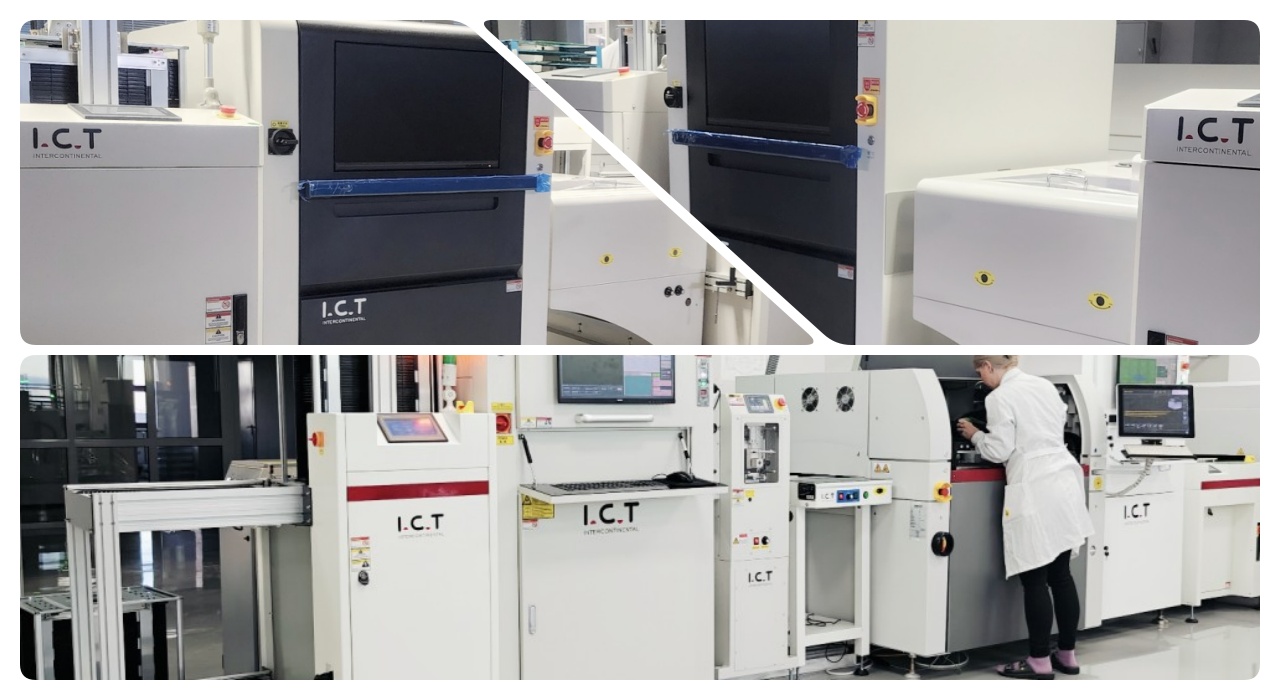

|  قائمة معدات خط DIP
