| منصة NXTR الذكية SMT

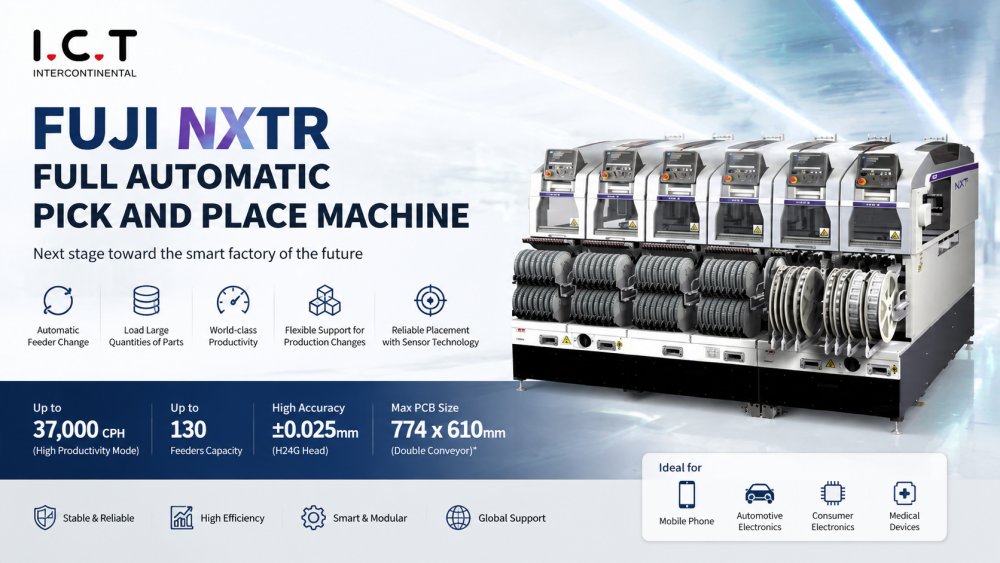

تعد سلسلة FUJI Pick and Place Machine NXTR من حلول وضع SMT من الجيل التالي المصممة للمصانع الذكية وإنتاج الإلكترونيات بكميات كبيرة. إنه يتميز بهيكل معياري يسمح بتكوين الخط المرن بناءً على احتياجات التصنيع المختلفة. يستخدم هذا النظام على نطاق واسع في الهواتف المحمولة والإلكترونيات الاستهلاكية وإلكترونيات السيارات وتجميع ثنائي الفينيل متعدد الكلور عالي الكثافة.
وباعتبارها آلة FUJI SMT Pick and Place Machine الأساسية، فإنها توفر وضع المكونات بسرعة عالية ودقة عالية مع التحكم المتقدم القائم على المستشعر وإدارة وحدة التغذية الذكية. تم دمجه في خط إنتاج SMT كامل، ويعمل جنبًا إلى جنب مع الطابعات وأنظمة SPI وأفران إعادة التدفق وأنظمة فحص AOI. توفر تكنولوجيا المعلومات والاتصالات التثبيت الكامل والتدريب والدعم الفني العالمي لضمان إنتاج مستقر وتكثيف سريع.
| ميزات المنتج
تم تصميم ماكينة FUJI Pick and Place Machine NXTR ببنية معيارية تسمح بتكوين خط SMT المرن. يمكن للمصنعين بسهولة توسيع أو تعديل الطاقة الإنتاجية بناءً على الطلب على المنتج. يقلل هذا الهيكل من وقت التوقف عن العمل ويحسن قابلية التوسع في المصنع. تعمل كل وحدة بشكل مستقل ولكنها تتكامل بسلاسة مع خط إنتاج SMT الكامل. وهذا يجعلها مناسبة للمصانع الذكية التي تتطلب تكيفًا سريعًا وكفاءة عالية في بيئات تصنيع الإلكترونيات الحديثة.
تستخدم آلة FUJI SMT Pick and Place نظامًا متقدمًا لتبادل التغذية التلقائي الذي يقلل بشكل كبير من التدخل اليدوي. إنه يتيح الإنتاج المستمر عن طريق تقليل وقت التغيير بين نماذج المنتجات المختلفة. يمكن للنظام التعامل مع ما يصل إلى 130 وحدة تغذية للأشرطة، مما يدعم بيئات الإنتاج عالية الخلط. تعمل هذه الميزة على تحسين الإنتاجية وتقليل عبء عمل المشغل. إنه يضمن إمدادًا مستقرًا للمواد ويساعد في الحفاظ على أداء إنتاج SMT ثابت عبر دورات التصنيع الطويلة.
توفر آلة الالتقاط والوضع الأوتوماتيكية أداءً عالي السرعة للغاية، يصل إلى 37000 قدم مكعب في الساعة في وضع الإنتاجية العالية. توفر أنواع الرؤوس المختلفة مثل H24G، وH08M، وH02F قدرة إنتاجية مرنة لمختلف أحجام المكونات. هذه القدرة عالية السرعة تجعلها مثالية لتجميع PCB للهاتف المحمول وتصنيع الإلكترونيات على نطاق واسع. إنها تحافظ على دقة ثابتة حتى في ظل التشغيل المستمر، مما يضمن إنتاجًا عاليًا مع معدلات عيوب منخفضة.
تدمج آلة FUJI SMT تقنية الاستشعار المتقدمة لمراقبة الموضع في الوقت الفعلي. بدءًا من التقاط المكونات وحتى وضعها، يتم فحص كل خطوة لضمان الدقة والثبات. يدعم النظام وضعًا عالي الدقة بدقة ±0.025 مم في الأوضاع المحسنة. وهذا يقلل من أخطاء التنسيب ويحسن إنتاجية المنتج. إنه مهم بشكل خاص لتصميمات PCB عالية الكثافة المستخدمة في الهواتف الذكية الحديثة والأجهزة الإلكترونية المتقدمة.
يدعم نظام NXTR مجموعة واسعة من أحجام المكونات، بدءًا من الرقائق الصغيرة جدًا وحتى مكونات IC الأكبر والمكونات على مستوى اللوحة. تسمح تكوينات الرأس المختلفة بالإنتاج الأمثل لأنواع المنتجات المختلطة. هذه المرونة تجعلها مناسبة لمصانع EMS التي تخضع لتغييرات متكررة في المنتج. فهو يضمن أداءً مستقرًا عبر متطلبات الإنتاج المختلفة مع الحفاظ على السرعة والدقة العالية، مما يجعله حلاً قويًا لبيئات التصنيع الديناميكية.
| مواصفة
المواصفات الأساسية | |
حجم ثنائي الفينيل متعدد الكلور (LXW) | 48 × 48 مم إلى 774 × 610 مم (ناقل مزدوج)* |
سعة المغذية | ما يصل إلى 130 (شريط 8 مم) |
دقة الوضع | H24G: +/- 0.025 مم (الوضع القياسي) / +/- 0.038 مم (وضع أولوية الإنتاجية، قيد التطوير) (3sigma) cpk≥1.00 |
أبعاد الآلة | الطول: 1280 ملم، العرض: 2656 ملم، الارتفاع: 1556 ملم |
وضع الرؤوس | |||||
H24G | H08M | H02F | ح01 | ل | |
كمية الفوهة | 24 | 8 | 2 | 1 | 1 |
الإنتاجية (كف) | 37,000 cph (وضع أولوية الإنتاجية، قيد التطوير) | 13000 | 7300 | 4200 | 3000 |
حجم الجزء (مم) | 03015 مم إلى 5 × 5 | 0603 (0201') إلى 45 × 45 | 1608 (0603 بوصة) إلى 74 × 74 (32 × 180) | 1608 (0603') إلى 74 × 74 (32 × 180) | |
التحقق من وجود الجزء | ○ | ○ (H08MQ) | ○ | x | |
توريد قطع الغيار الشريط | ○ | ○ | ○ | ○ | |
يلزق | x | ○ | ○ | ○ | |
صينية | x | ○ | ○ | ○ | |
ديناهيد (DX) | ||||
كمية الفوهة | 12 | 4 | 1 | |
الإنتاجية (كف) | 27,000 | 12000 | 5800 | |
حجم الجزء (مم) | 0402 (01005') إلى 12.5 مم قطريًا وY هو 7.5 مم أو أقل | 1608 (0603') إلى 15 × 15 | 1608 (0603') إلى 74 × 74 (32 × 100) | |
دقة الوضع (المرجع المعتمد على | +/- 0.038 (+/- 0.050) ملم (3σ) cpk≥1.00 | +/- 0.040 مم (3σ) cpk≥1.00 | +/- 0.030 مم (3σ) cpk≥1.00 | |
التحقق من وجود الجزء | o | x | o | |
توريد قطع الغيار | الشريط | o | o | o |
يلزق | x | o | o | |
صينية | x | o | o | |
* اتصل بتكنولوجيا المعلومات والاتصالات لمعرفة ظروف التشغيل المحددة والمواصفات التفصيلية.
| قائمة معدات خط SMT
يتميز الخاص بنا خط التجميع SMT بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على محمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
تعد آلة FUJI Pick and Place جزءًا من النظام البيئي الكامل لإنتاج SMT. إنه يعمل بسلاسة مع طابعات معجون اللحام، وأنظمة فحص SPI، وأفران إعادة التدفق، وآلات فحص AOI، ومعدات معالجة PCB. يضمن هذا التكامل عملية إنتاج مؤتمتة بالكامل بدءًا من تحميل ثنائي الفينيل متعدد الكلور وحتى الفحص النهائي. توفر تكنولوجيا المعلومات والاتصالات حلول SMT الجاهزة التي تساعد المصانع على بناء خطوط إنتاج فعالة ومستقرة وذكية لتصنيع الإلكترونيات العالمية.
| فيديو نجاح العملاء
نجحت شركة ICT في تسليم مشروع تركيب وتدريب كامل لخط إنتاج SMT في الجزائر لتصنيع الهواتف المحمولة. يشتمل النظام على محمل SMT، وطابعة استنسل ICT-4034، ونظام SPI، وحل FUJI Pick and Place Machine، وفرن إعادة التدفق Lyra 733، ونظام فحص AOI، ومعدات معالجة PCB.
خلال شهر واحد من الدعم في الموقع، أكمل مهندسونا التثبيت والتصحيح وتدريب المشغلين. لعبت آلة الانتقاء والوضع FUJI SMT دورًا رئيسيًا في تحقيق إنتاج مستقر وعالي السرعة وبدقة متسقة. بدأ العميل بنجاح الإنتاج الضخم وقدم تعليقات إيجابية حول استقرار المعدات والدعم الفني لتكنولوجيا المعلومات والاتصالات.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات الدعم الفني العالمي الكامل لخطوط إنتاج SMT، بما في ذلك التثبيت والبرمجة وتصحيح الأخطاء وتدريب المشغلين. يدعم مهندسونا العملاء في الموقع وعلى الإنترنت، مما يضمن بدء الإنتاج السريع والتشغيل المستقر. يغطي التدريب تشغيل الماكينة وصيانتها وتحسين الإنتاج. يساعد ذلك العملاء على إتقان آلة FUJI Pick and Place بسرعة وتحقيق تصنيع SMT فعال مع تقليل وقت التوقف عن العمل وتحسين الإنتاجية.
| مدح العملاء
يقدر العملاء بشدة أداء ماكينة FUJI Pick and Place لاستقرارها وقدرتها على الإنتاج عالية السرعة. إنهم يقدرون التثبيت المهني والتدريب الذي يقدمه مهندسو تكنولوجيا المعلومات والاتصالات. غالبًا ما يتم تسليط الضوء على نظام التغذية الذكي والتحكم الدقيق في الموضع كمزايا رئيسية. ويقدر العملاء أيضًا خدمة الاستجابة السريعة والتعبئة الآمنة ودعم الشحن العالمي الموثوق، مما يضمن التنفيذ السلس للمشروع من التسليم إلى الإنتاج.
| لدينا شهادة
تتوافق معدات تكنولوجيا المعلومات والاتصالات مع المعايير العالمية بما في ذلك CE وRoHS وISO9001 والعديد من التقنيات الحاصلة على براءات اختراع. تضمن هذه الشهادات السلامة والموثوقية والأداء المستقر في البيئات الصناعية. يتم اختبار كل نظام FUJI SMT Pick and Place Machine بدقة قبل التسليم. تضمن عملية مراقبة الجودة لدينا أداءً ثابتًا وموثوقية طويلة المدى لتطبيقات تصنيع SMT العالمية.
| حول تكنولوجيا المعلومات والاتصالات والمصنع
ICT هي إحدى الشركات الرائدة في مجال توفير حلول SMT وتتمتع بخبرة تزيد عن 20 عامًا في مجال معدات تصنيع الإلكترونيات. لقد خدمنا أكثر من 1700 عميل في أكثر من 80 دولة حول العالم. تقوم شركتنا بدمج البحث والتطوير والإنتاج والمبيعات والخدمات الفنية لتقديم حلول مصنع SMT كاملة. بفضل القدرة الهندسية القوية ومراقبة الجودة الصارمة، نساعد العملاء على بناء مصانع SMT فعالة وذكية وقابلة للتطوير من البداية إلى الإنتاج الضخم.
