توفر تكنولوجيا المعلومات والاتصالات حلول خطوط إنتاج SMT مع الفحص البصري الآلي (AOI)
AOI هي اختصار للفحص البصري الآلي، والذي يستخدم على نطاق واسع في صناعة الإلكترونيات للتحقق من مظهر مجموعة PCBA في الطرف الخلفي من خط تجميع لوحة الدائرة.المبدأ الأساسي لـ AOI هو الحكم على ما إذا كان الكائن المراد اختباره يلبي المعيار من خلال مقارنة ما إذا كان هناك فرق كبير بين الكائن المراد اختباره والصورة القياسية باستخدام تقنية الصورة.تُصدر AOI مصدر ضوء بأربعة ألوان إلى لوحة PCBA، والتي يتم مسحها ضوئيًا تلقائيًا بواسطة كاميرا صناعية بحثًا عن الأعطال الفادحة، مثل المكونات المفقودة أو عيوب الجودة.لذلك، تعتمد جودة AOI على قدرة تصوير الصور، وقدرة تحليل الخوارزمية، وتقنية تمييز الصور.وقد حققت الهيئة العربية للتصنيع في مجال تكنولوجيا المعلومات والاتصالات أداءً جيدًا في هذه الجوانب.
سوف يفكر بعض العملاء فيما إذا كان من الضروري شراء آلة AOI، وأحد الحلول لتحسين كفاءة الجودة هو استخدام AOI.إذا تم العثور على خطأ في خط الإنتاج، فيمكن تصحيحه على الفور، وبالتالي يمكن تقليل معدل الخلل بشكل كبير، ويمكن تغذية المعلومات مرة أخرى إلى مقدمة خط الإنتاج، وبالتالي يمكن حل العديد من المشكلات نفسها أو تجنبها من الأمام.
يمكنك أن تقرر أي واحد تختاره بناءً على قدرتك وميزانيتك. هناك عدة أنواع من AOI عبر الإنترنت، والتي يتم تحديدها وفقًا لخط الإنتاج الخاص بك. آي سي تي-V5000H يتم استخدامه للطرف الأمامي والخلفي من لحام إنحسر في خطوط إنتاج SMT، ويتم وضعه عمومًا في النهاية الخلفية لفرن إنحسر.والتي يتم وضعها في الطرف الأمامي لفرن إعادة التدفق لاختبار حالة SMTآلة SMT.يتم استخدام اللحام الموضوع في الطرف الخلفي من لحام إنحسر للكشف عن PCBA بعد اللحام.
كلاهما آي سي تي-V5200 و آي سي تي-V5300 يتم وضعها في الطرف الخلفي من خط DIP ويمكنها اكتشاف أي مشاكل في وصلات اللحام بسرعة ودقة.الفرق هو أن آي سي تي-V5200 يحتوي على وظيفة مقلوبة، يتم اكتشاف جانب واحد من PCBA، ويتم اكتشاف الجانب الآخر بعد الانعكاس.ال آي سي تي-V5300 هي نسخة مطورة من آي سي تي-V5200.يحتوي على مصدرين للضوء وكاميرات في الأعلى والأسفل، ويمكنه اكتشاف الجزء العلوي والسفلي في نفس الوقت، مما يوفر 2.2 مرة من وقت الكشف.
بالإضافة إلى النماذج المذكورة أعلاه عبر الإنترنت، النموذج غير المتصل بالإنترنت تكنولوجيا المعلومات والاتصالات-V8 لديها أيضا حجم مبيعات مرتفع.باستثناء أنه يُطلب من الشخص وضع اللوحة يدويًا للكشف، فإن التكوينات الأخرى هي نفس النموذج عبر الإنترنت، ويمكن اعتبار الدقة وسرعة الكشف مثالية.
مبدأ العمل وخصائص AOI

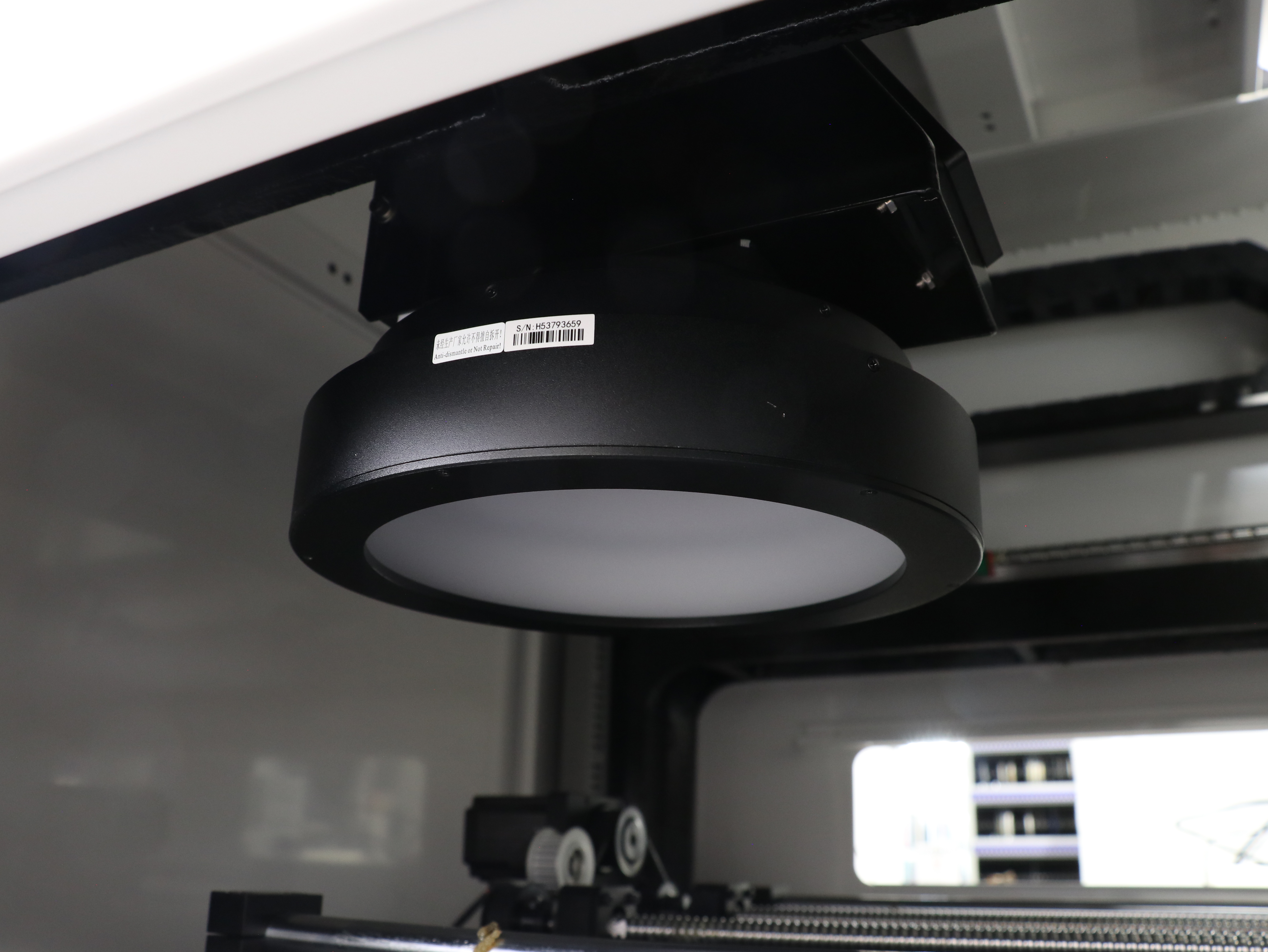

1. مصدر ضوء حلقي LED محوري بأربعة ألوان RGB+W.
أكبر ميزة في ICT AOI هي استخدام مصدر ضوء LED دائري بأربعة ألوان: RGB+W، والذي يشير على التوالي إلى الضوء الأحمر والأخضر والأزرق والأبيض.يمكن للألوان الأساسية الأحمر والأخضر والأزرق التقاط كمية القصدير في كل وصلة لحام بدقة أكبر.يمكن لمصدر الضوء الدائري تحقيق اكتشاف 360 درجة بدون زاوية ميتة، مما يسمح للكاميرا بتسجيل نمط وصلة اللحام الأكثر واقعية.يزيد الضوء الأبيض من السطوع، مما يزيد من التعرف.ومصدر ضوء LED بأربعة ألوان هو ضوء محوري، وهو أيضًا موازٍ للكاميرا الصناعية، وبالتالي فإن التصميم يمكن أن يقلل بشكل كبير من تشويه الصورة.
2. كاميرا FOV الصناعية
تستخدم ICT AOI كاميرا صناعية بدقة 5 ميجابكسل مثالية لالتقاط الوسادات ومفاصل اللحام المكونة من 0201 والمكونات الأصغر.دقة مجال الرؤية هي 15μ، وسرعة التصوير هي 0.2 ثانية/مجال رؤية، وكل حجم مجال رؤية هو 80 سم⊃2;/ ثانية. يمكنك الشعور بسرعة الكشف عن ICT AOI من الفيديو التالي.إضافة مزودة بعدسة مركزية لضمان عدم تشويه الصورة.
3. البرمجيات الخوارزمية التي طورتها شركة تكنولوجيا المعلومات والاتصالات

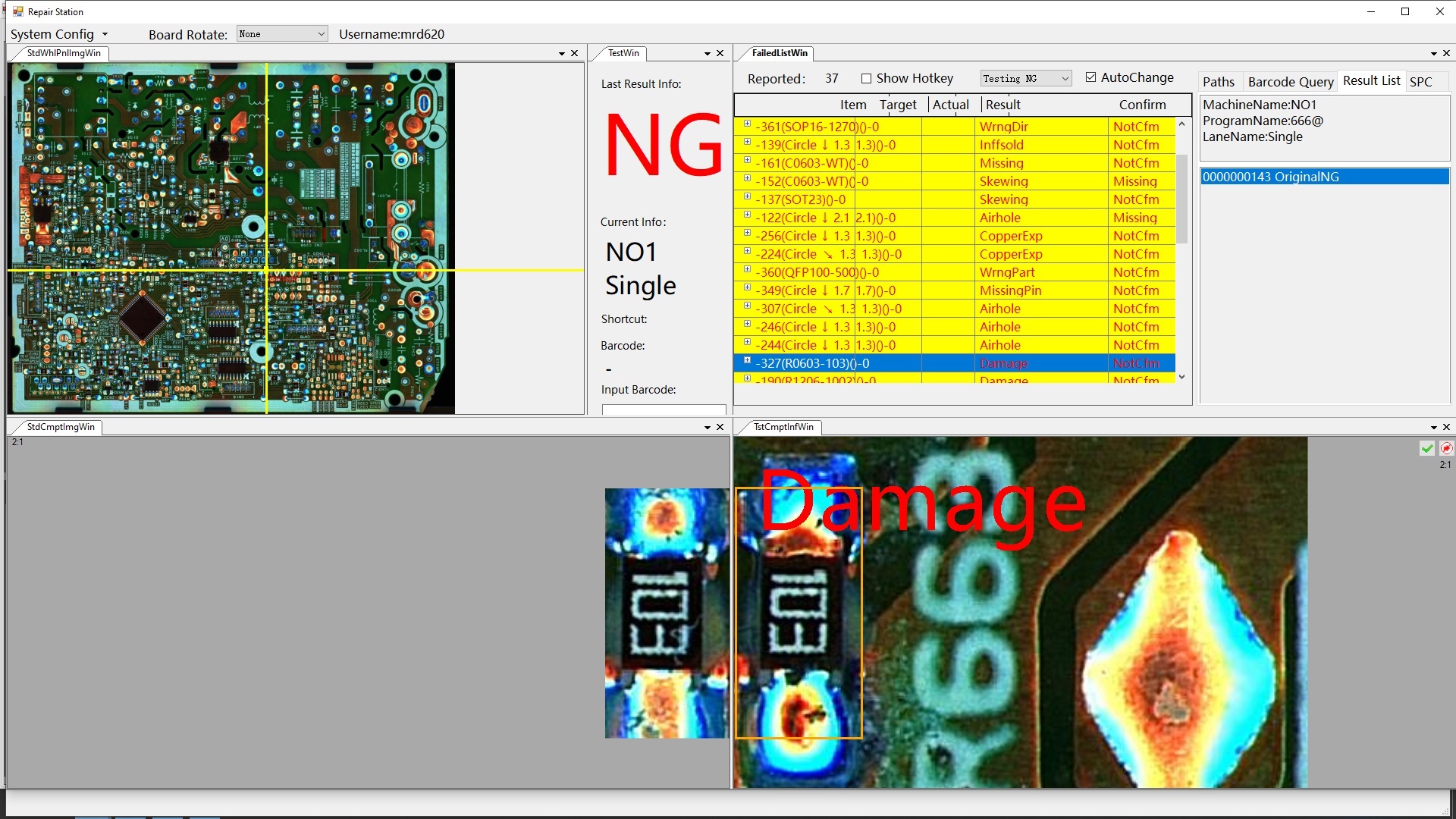

مع ال نتائج الكشف عن مصدر الضوء RGB + W بأربعة ألوان، لدينا برنامج خوارزمي خاص بنا، والذي يمكنه اختبار جودة تصحيح SMTد وصلات لحام DIP.تختلف تكنولوجيا المعلومات والاتصالات عن العلامات التجارية الأخرى AOI، حيث تتبنى خوارزمية أكثر تقدمًا، من خلال تباين دقيق لاستخراج الألوان، بالإضافة إلى اكتشاف بقعة اللحام، ويمكنها أيضًا الكشف بدقة عما إذا كانت لوحات PCB ومكوناتها تالفة.

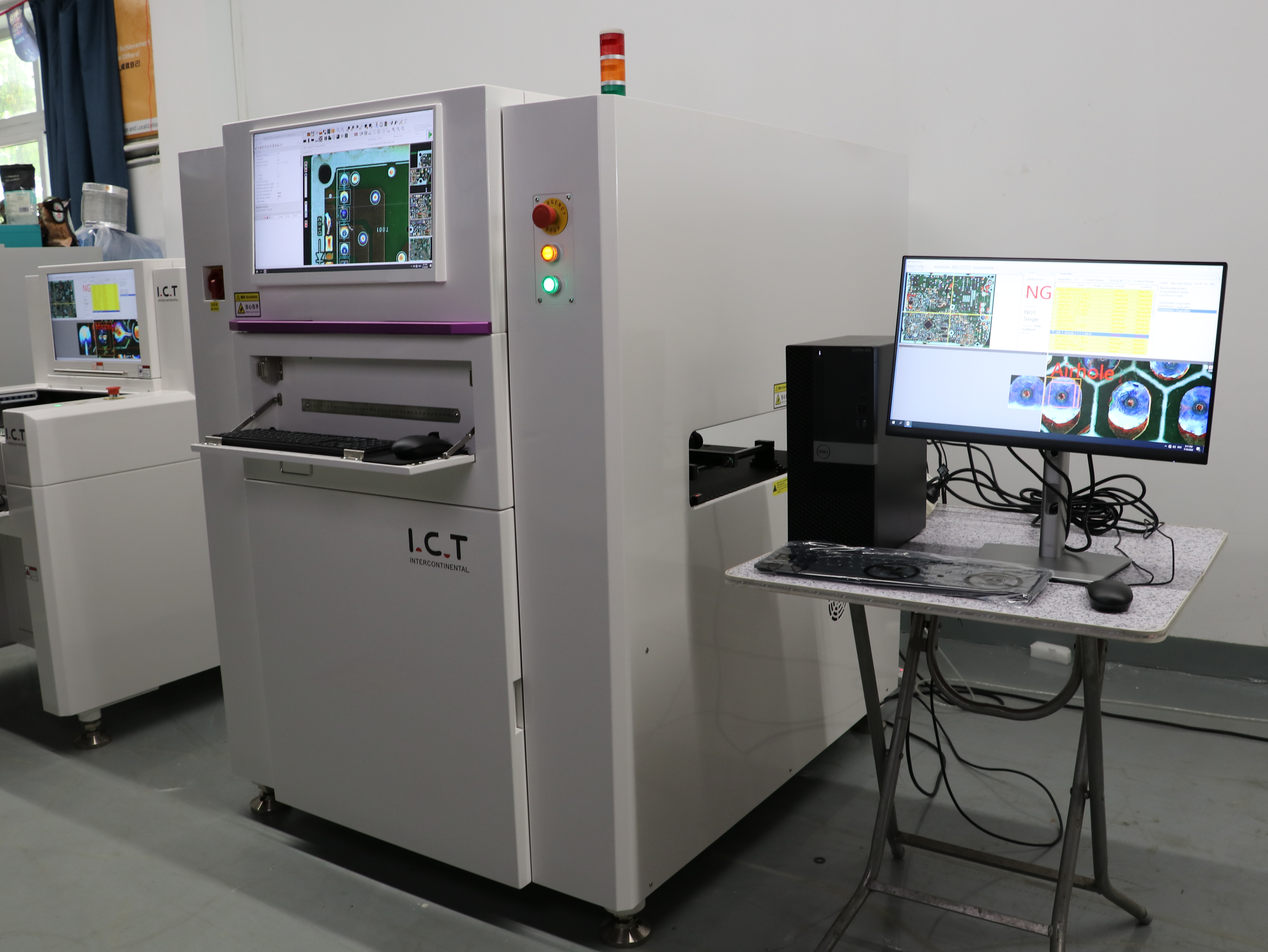

لدى ICT AOI أيضًا محطة إصلاح مستقلة، والتي يمكنها نقل البيانات تلقائيًا إلى الكمبيوتر حتى يتمكن قسم محطة الإصلاح من التحقق على الفور من بيانات لوحة PCB التي بها مشكلات.

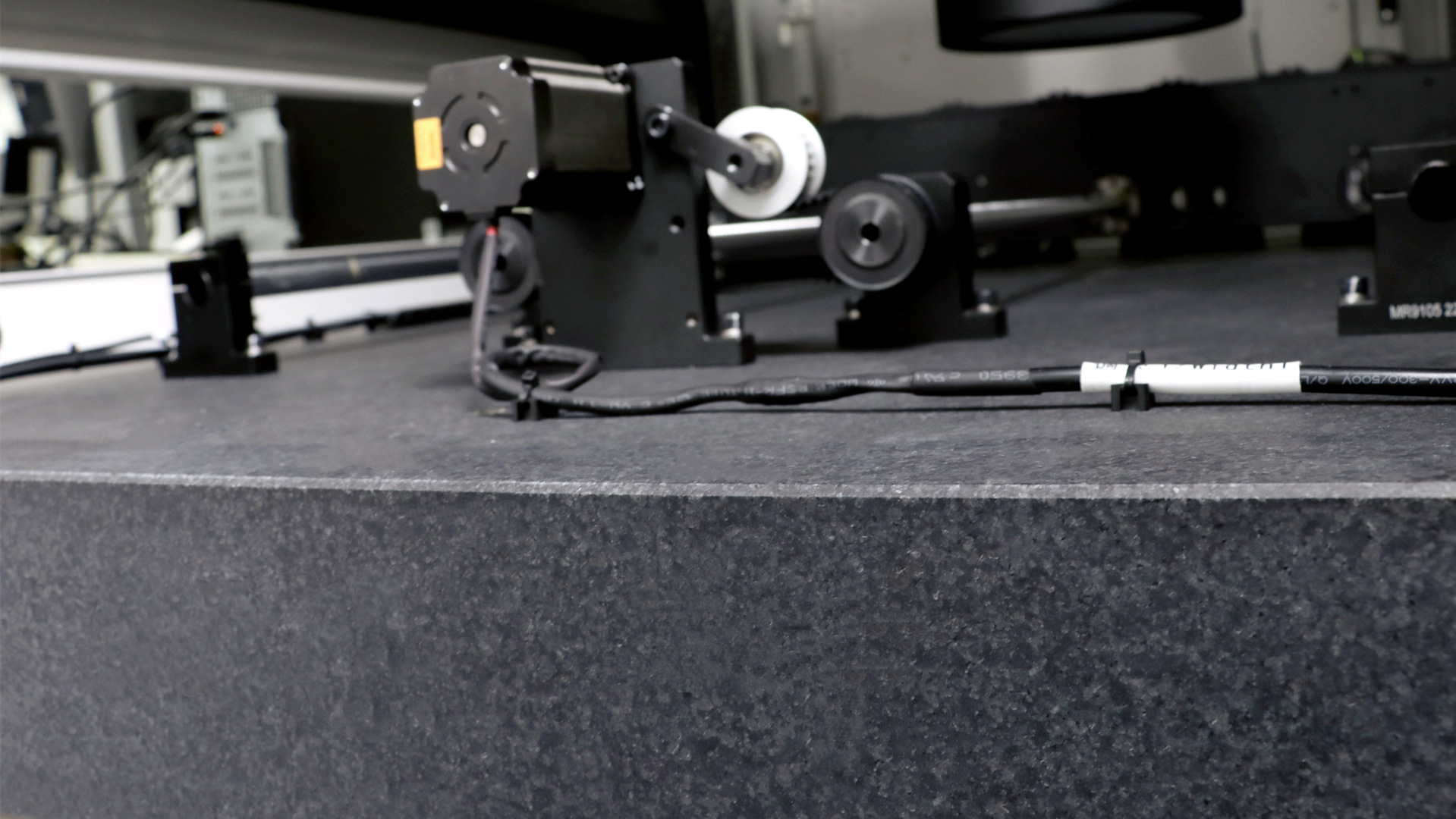

4. البناء بالرخام
تزن منطقة AOI لتكنولوجيا المعلومات والاتصالات حوالي 1150 كجم، لأن المنصة الرخامية التي تبلغ كتلتها حوالي 320 كجم موجودة في المنتصف.تسمح المنصة الرخامية لمركز الكتلة (الجسيمات) للآلة بأكملها بالغرق، مما يؤدي إلى تجنب الاهتزاز الناتج عن AOI أثناء العمل.وهذا يعني أن AOI لتكنولوجيا المعلومات والاتصالات يمكنها تحقيق سرعة تصوير تبلغ 0.2 ثانية/مجال رؤية، مما يمكن أن يحسن بشكل كبير كفاءة الإنتاج والفحص.

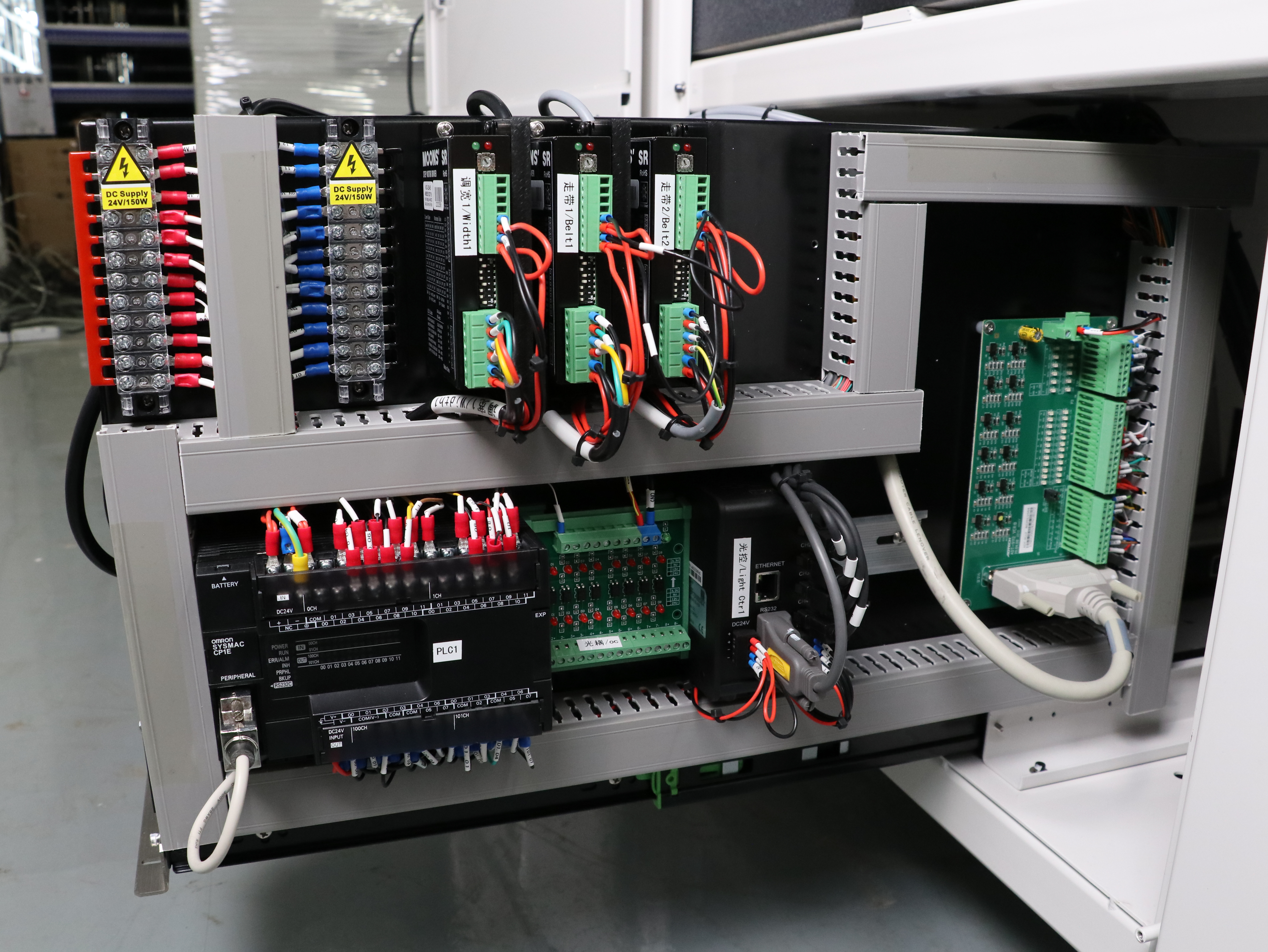

5. البرامج الثابتة عالية الجودة
تتبنى AOI لتكنولوجيا المعلومات والاتصالات برامج ثابتة ذات علامة تجارية مشهورة عالميًا، مثل Omron PLC، بجودة نقل عالية وسرعة عالية ونطاق عريض مستقر، لضمان سرعة وجودة الماكينة.
ما هي المشكلة التي يمكن أن تختبرها AOI؟

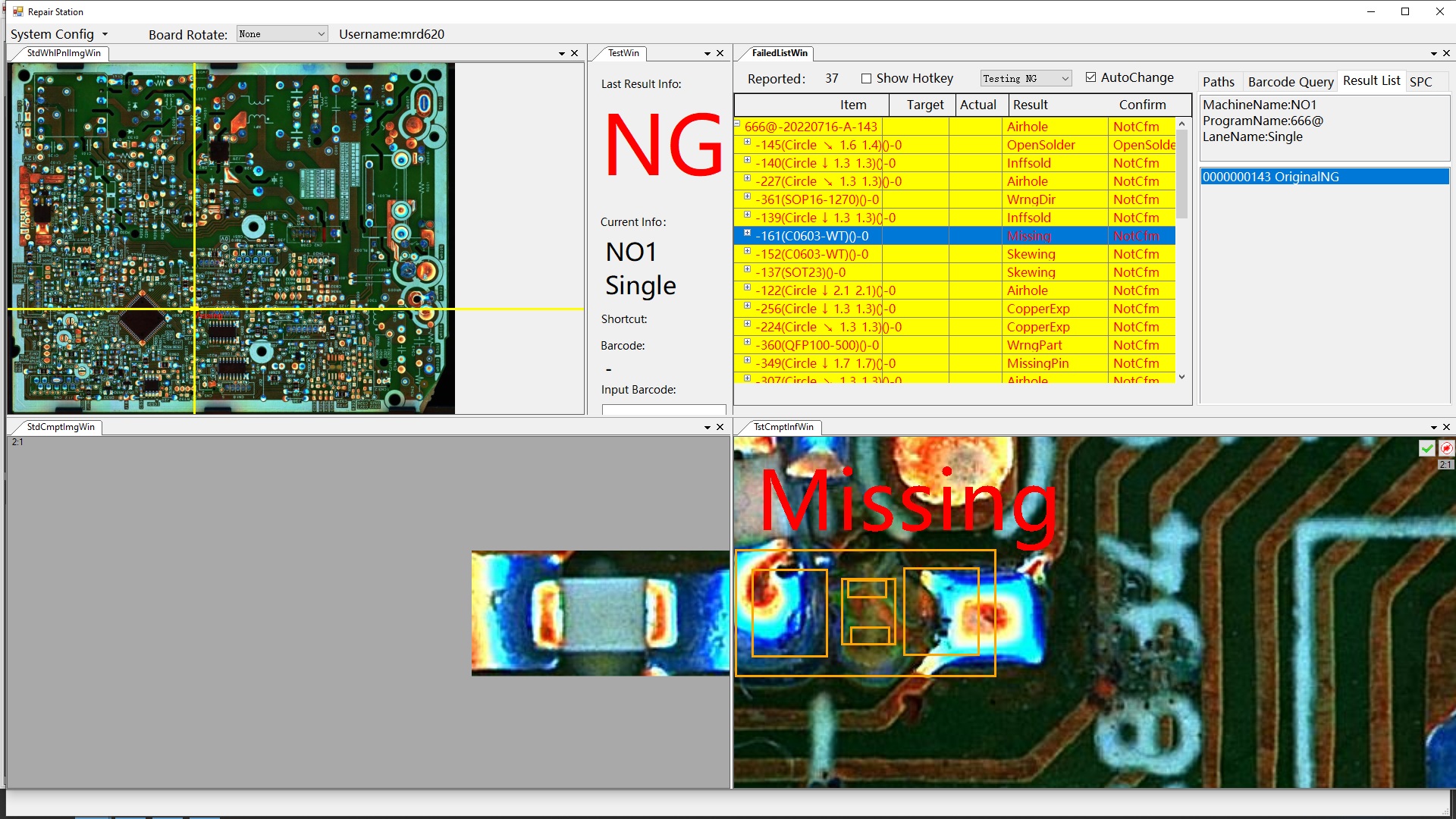

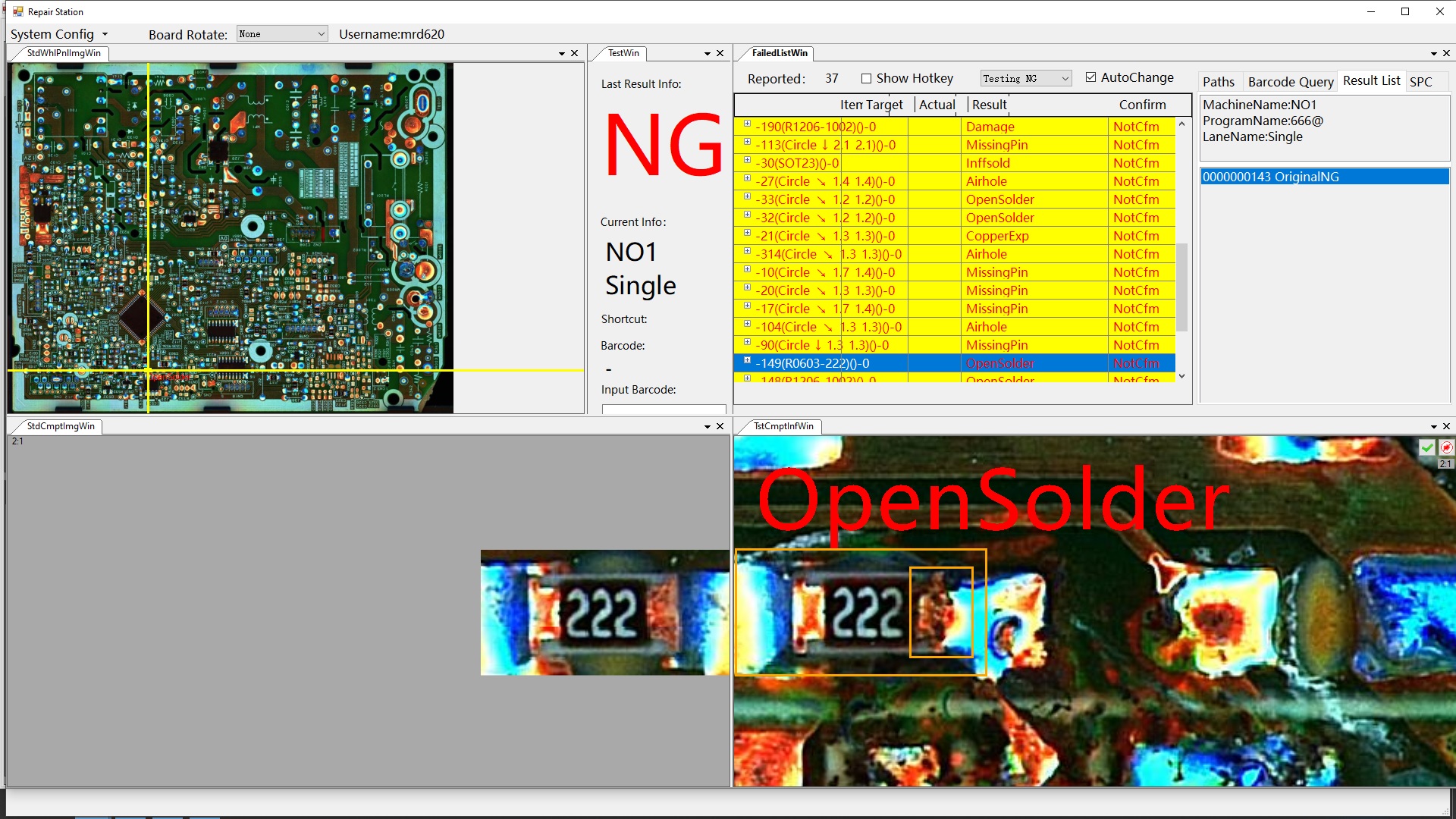

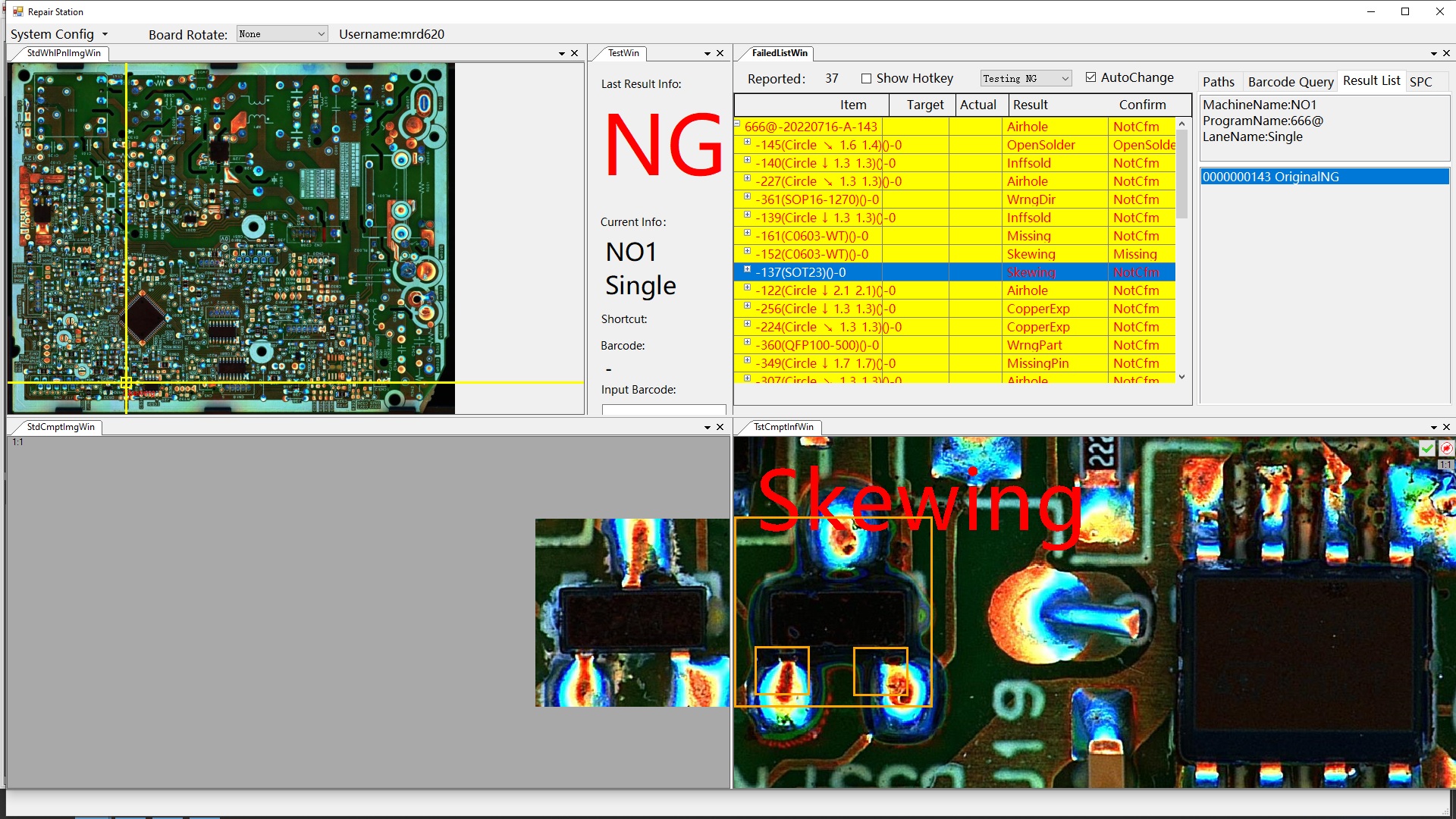

يمكن استخدام AOI للكشف عن العديد من عيوب السطح، بما في ذلك الخدوش والعقيدات والبقع والدوائر القصيرة المفتوحة واللحام غير الكافي أو المفرط والمكونات غير الصحيحة والمكونات المفقودة والقطبية الخاطئة للمكونات وما إلى ذلك.
