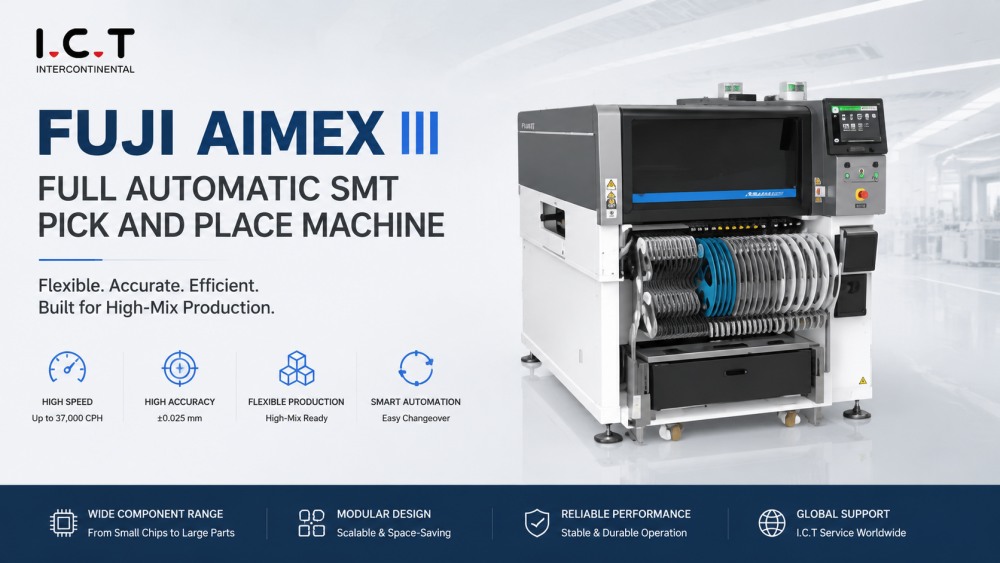

| منصة FUJI AIMEX III الذكية SMT
تم تصميم ماكينة FUJI AIMEX III Smt Pick And Place لبيئات تصنيع SMT عالية المرونة وعالية المرونة. يتم استخدامه على نطاق واسع في الصناعات التي تتطلب تغييرًا متكررًا للمنتج وتجميع ثنائي الفينيل متعدد الكلور المعقد، مثل EMS وإلكترونيات السيارات وأنظمة التحكم الصناعية. يوفر هذا النظام أداءً مستقرًا وتحكمًا ذكيًا في الإنتاج للمصانع الحديثة.
باعتبارها آلة رئيسية للالتقاط والوضع من FUJI، تدمج آلة الالتقاط والوضع FUJI AIMEX III Smt بنية معيارية متقدمة، مما يسمح للمصنعين بتكوين خطوط الإنتاج بناءً على متطلبات المصنع الحقيقية. إنه يعمل بسلاسة ضمن خط إنتاج SMT كامل بما في ذلك الطابعة وSPI وفرن إعادة التدفق وأنظمة AOI. توفر تكنولوجيا المعلومات والاتصالات دعمًا كاملاً لحلول SMT الجاهزة بما في ذلك التثبيت والتدريب وخدمة ما بعد البيع.
| ميزات المنتج
تم تصميم ماكينة FUJI AIMEX III Smt Pick And Place لبيئات الإنتاج عالية المزيج حيث تتغير نماذج المنتجات بشكل متكرر. وهو يدعم التبديل السريع بين أنواع PCB المختلفة وتخطيطات المكونات. هذه المرونة تجعلها مثالية لمصانع EMS وتصنيع الإلكترونيات المخصصة. يعمل النظام على تقليل وقت التوقف عن العمل وتحسين استجابة الإنتاج، مما يساعد الشركات المصنعة على التكيف بسرعة مع متطلبات السوق مع الحفاظ على جودة الإنتاج المستقرة.
تتميز ماكينة FUJI AIMEX III Smt Pick And Place بهيكل معياري يسمح للمصانع بضبط القدرة الإنتاجية بسهولة. يمكن تكوين وحدات مختلفة اعتمادًا على متطلبات الإنتاج، مما يجعلها مناسبة لكل من الإنتاج الصغير والتصنيع على نطاق واسع. يعمل هذا التصميم المعياري على تحسين قابلية التوسع ويسمح بالترقيات المستقبلية دون استبدال النظام بأكمله، مما يقلل تكلفة الاستثمار على المدى الطويل للعملاء.
تضمن آلة FUJI AIMEX III Smt Pick And Place وضعًا ثابتًا ودقيقًا للمكونات حتى بالنسبة لتصميمات PCB المعقدة. بفضل أنظمة التعرف على الرؤية المتقدمة وأنظمة التحكم الذكية، فإنها تقلل من أخطاء التنسيب وتحسن معدل الإنتاج. تم تصميم آلة الالتقاط والوضع هذه من فوجي للحفاظ على الدقة العالية أثناء التشغيل المستمر، مما يجعلها مناسبة للإلكترونيات المتقدمة مثل أجهزة السيارات والاتصالات.
تتكامل آلة FUJI AIMEX III Smt Pick And Place بسلاسة في خط إنتاج SMT كامل. إنه يعمل مع طابعات الاستنسل وأنظمة فحص SPI وأفران إعادة التدفق وآلات AOI لتشكيل نظام إنتاج مؤتمت بالكامل. يعمل هذا التكامل على تحسين كفاءة الإنتاج وتقليل التدخل اليدوي. ويضمن النظام تدفقًا سلسًا للبيانات ومراقبة في الوقت الفعلي لتطبيقات المصانع الذكية.
تم تصميم ماكينة FUJI AIMEX III Smt Pick And Place للتشغيل الصناعي طويل الأمد وبموثوقية عالية. إنه يحافظ على أداء مستقر حتى في ظل ظروف الإنتاج المستمر. تعمل ماكينة FUJI SMT Pick And Place على تقليل متطلبات الصيانة وتضمن جودة إخراج متسقة. إنه حل موثوق به لمصنعي الإلكترونيات العالميين الذين يبحثون عن قدرة إنتاجية مستقرة لـ SMT.
| مواصفة
المواصفات الأساسية | |
حجم ثنائي الفينيل متعدد الكلور (LXW) | 48 × 48 مم إلى 774 × 610 مم (ناقل مزدوج)* |
سعة المغذية | ما يصل إلى 130 (شريط 8 مم) |
دقة الوضع | H24G: +/- 0.025 مم (الوضع القياسي) / +/- 0.038 مم (وضع أولوية الإنتاجية، قيد التطوير) (3sigma) cpk≥1.00 |
أبعاد الآلة | الطول: 1280 ملم، العرض: 2656 ملم، الارتفاع: 1556 ملم |
وضع الرؤوس | |||||
H24G | H08M | H02F | ح01 | ل | |
كمية الفوهة | 24 | 8 | 2 | 1 | 1 |
الإنتاجية (كف) | 37,000 cph (وضع أولوية الإنتاجية، قيد التطوير) | 13000 | 7300 | 4200 | 3000 |
حجم الجزء (مم) | 03015 مم إلى 5 × 5 | 0603 (0201') إلى 45 × 45 | 1608 (0603 بوصة) إلى 74 × 74 (32 × 180) | 1608 (0603') إلى 74 × 74 (32 × 180) | |
التحقق من وجود الجزء | ○ | ○ (H08MQ) | ○ | x | |
توريد قطع الغيار الشريط | ○ | ○ | ○ | ○ | |
يلزق | x | ○ | ○ | ○ | |
صينية | x | ○ | ○ | ○ | |
ديناهيد (DX) | ||||
كمية الفوهة | 12 | 4 | 1 | |
الإنتاجية (كف) | 27,000 | 12000 | 5800 | |
حجم الجزء (مم) | 0402 (01005') إلى 12.5 مم قطريًا وY هو 7.5 مم أو أقل | 1608 (0603') إلى 15 × 15 | 1608 (0603') إلى 74 × 74 (32 × 100) | |
دقة الوضع | +/- 0.038 (+/- 0.050) ملم (3σ) cpk≥1.00 | +/- 0.040 مم (3σ) cpk≥1.00 | +/- 0.030 مم (3σ) cpk≥1.00 | |
التحقق من وجود الجزء | o | x | o | |
توريد قطع الغيار | الشريط | o | o | o |
يلزق | x | o | o | |
صينية | x | o | o | |
* اتصل بتكنولوجيا المعلومات والاتصالات لمعرفة ظروف التشغيل المحددة والمواصفات التفصيلية.
| قائمة معدات خط SMT
يتميز الخاص بنا خط التجميع SMT بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على محمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
تعد ماكينة FUJI AIMEX III Smt Pick And Place جزءًا أساسيًا من نظام إنتاج SMT الكامل. إنه يعمل مع محمل SMT، وطابعة معجون اللحام، ونظام فحص SPI، وفرن إعادة التدفق، ونظام فحص AOI، ومعدات معالجة PCB. يضمن هذا المزيج تدفق إنتاج مؤتمت بالكامل بدءًا من تحميل ثنائي الفينيل متعدد الكلور وحتى الفحص النهائي. توفر تكنولوجيا المعلومات والاتصالات حلول خط SMT كاملة للعملاء العالميين، مما يساعد في بناء مصانع فعالة وذكية.
| فيديو نجاح العملاء
أكملت شركة ICT بنجاح تركيب وتدريب خط إنتاج SMT كامل في الجزائر لتصنيع الهواتف المحمولة. يشتمل خط الإنتاج على محمل SMT، وطابعة استنسل ICT-4034، وICT-S400 SPI، وآلة FUJI AIMEX III Smt Pick And Place، وفرن إعادة التدفق Lyra 733، ونظام AI-5146 AOI، ومعدات معالجة PCB.
خلال شهر واحد من الدعم في الموقع، قدم مهندسونا التثبيت والتصحيح وتدريب المشغلين. لعبت آلة FUJI AIMEX III Smt Pick And Place دورًا رئيسيًا في تحقيق أداء إنتاج مستقر عالي المزيج. بدأ العميل بنجاح الإنتاج الضخم وقدم تعليقات إيجابية حول استقرار المعدات والدعم الفني لتكنولوجيا المعلومات والاتصالات.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات الدعم العالمي الكامل لـ FUJI AIMEX III Smt Pick And Place Machine، بما في ذلك التثبيت والبرمجة وتصحيح الأخطاء وتدريب المشغلين. يدعم مهندسونا العملاء في الموقع وعبر الإنترنت لضمان بدء الإنتاج بسرعة. يغطي التدريب تشغيل الماكينة وصيانتها وتحسين عملية SMT. يساعد ذلك العملاء على إتقان آلة FUJI AIMEX III Smt Pick And Place بسرعة وتحقيق كفاءة إنتاج مستقرة في بيئات المصنع الحقيقية.
| مدح العملاء
يقدّر العملاء بشدة آلة FUJI AIMEX III Smt Pick And Place لمرونتها وأدائها المستقر. يسلط العديد من العملاء الضوء على قدرتها على التعامل مع إنتاج المزيج العالي بكفاءة التحول السريع. كما أنهم يقدرون التثبيت والتدريب الاحترافي الذي يقدمه مهندسو تكنولوجيا المعلومات والاتصالات. يعمل التغليف الآمن وخدمة الاستجابة السريعة والدعم الفني الموثوق على تحسين ثقة العملاء في حلول FUJI SMT وقدرات الخدمة العالمية لتكنولوجيا المعلومات والاتصالات.
| لدينا شهادة
تتوافق معدات تكنولوجيا المعلومات والاتصالات، بما في ذلك FUJI AIMEX III Smt Pick And Place Machine، مع المعايير الدولية مثل CE وRoHS وISO9001 والعديد من التقنيات الحاصلة على براءات اختراع. تخضع كل آلة اختيار ووضع من FUJI لاختبارات صارمة قبل الشحن لضمان الأداء المستقر. تضمن هذه الشهادات السلامة والموثوقية والاستخدام الصناعي على المدى الطويل لعملاء تصنيع الإلكترونيات العالميين.
| حول تكنولوجيا المعلومات والاتصالات والمصنع
تعد شركة ICT مزودًا عالميًا لحلول SMT وتتمتع بخبرة تزيد عن 20 عامًا في هذا المجال. لقد خدمنا أكثر من 1700 عميل في أكثر من 80 دولة. تقوم شركتنا بدمج البحث والتطوير والتصنيع والخدمات الفنية لتقديم حلول خط إنتاج SMT كاملة. بفضل القدرة الهندسية القوية، نساعد العملاء على بناء مصانع SMT ذكية ومرنة وفعالة باستخدام معدات مثل FUJI AIMEX III Smt Pick And Place Machine.
