بعد لحام آلة SMT، سيكون هناك بعض الفراغات في وصلات اللحام.ستتسبب هذه الفراغات الحتمية في بعض المخاطر المحتملة على جودة المنتج بأكمله، وأكثر مظاهرها المباشرة هي أن عمر المنتج سيكون أقل بكثير من المتوقع.خاصة في مجال الطيران والطيران وإلكترونيات السيارات والإلكترونيات الطبية وغيرها من الصناعات التي تتطلب ثباتًا وموثوقية عالية جدًا للمنتجات، فإن معدل الفراغات في نقاط اللحام يصبح أيضًا مؤشرًا على ما إذا كان المنتج مؤهلاً أم لا.
تتنوع أسباب فراغات وصل اللحام هذه، مثل معجون اللحام، والمعالجة السطحية لثنائي الفينيل متعدد الكلور، وإعداد منحنى درجة حرارة إنحسر، وبيئة إنحسر، وتصميم وسادة اللحام، والثقوب الدقيقة، ووسادة اللحام الفارغة، وما إلى ذلك. ولكن السبب الرئيسي غالبًا ما يكون بسبب الغاز المتبقي في اللحام المنصهر أثناء اللحام.
عندما يتصلب اللحام المنصهر، تبرد هذه الفقاعات وتشكل فراغات في وصلة اللحام.إنها ظاهرة ستحدث بالتأكيد في اللحام، فمن الصعب الحصول على جميع وصلات اللحام في منتجات التجميع الإلكترونية لتحقيق الصفر من الفراغات.
نظرًا لتأثير عوامل الفراغ، فإن موثوقية جودة معظم وصلات اللحام غير مؤكدة، مما يؤدي إلى انخفاض القوة الميكانيكية لوصلات اللحام، مما سيؤثر بشكل خطير على الخواص الحرارية والكهربائية لوصلات اللحام، وبالتالي يؤثر على أداء المنتج النهائي.

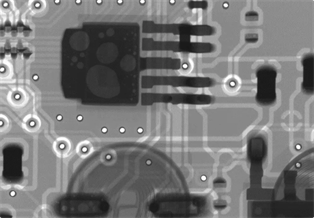

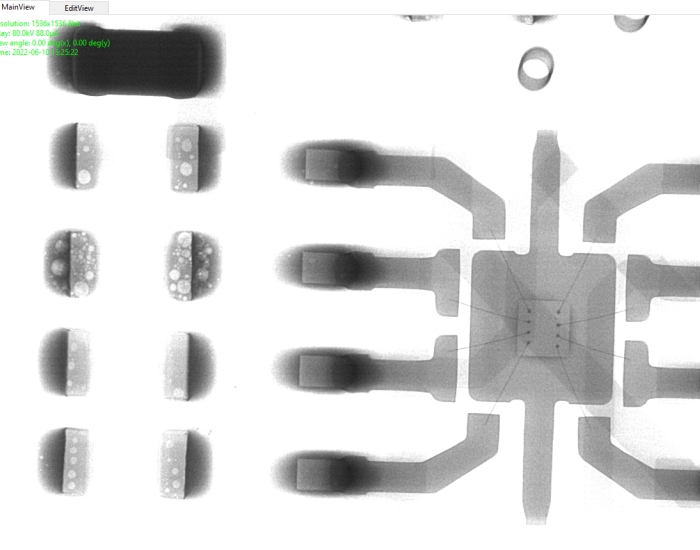

الفراغات المشتركة لحام مكون رقاقة

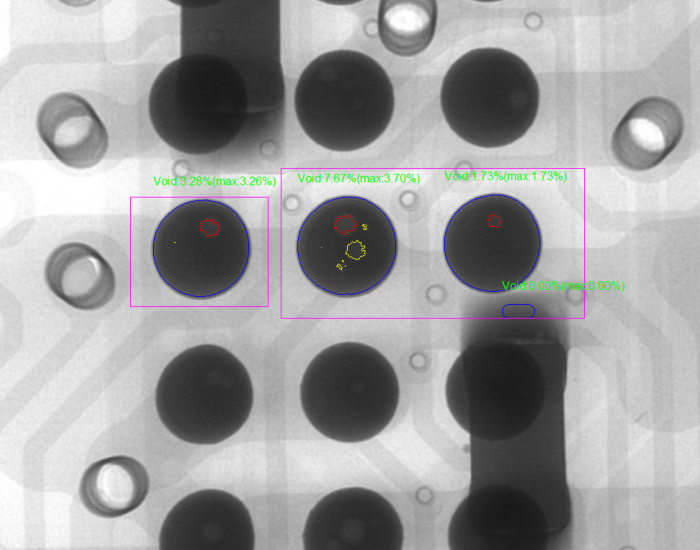

الفراغات المشتركة لحام BGA

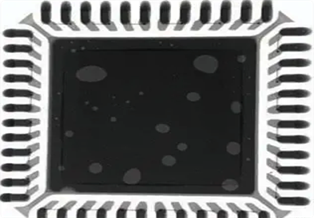

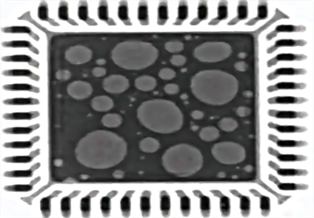

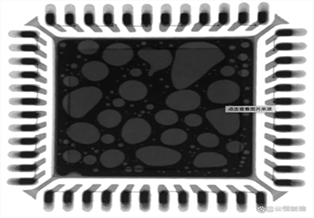

الفراغات المشتركة لحام مكون IC
عادة، بعد التفتيش من قبل الأشعة السينية ICT-7900, يمكن أن يصل معدل الفراغ لبعض المنتجات الملحومة إلى 30%، بينما وفقًا لـ IPC-7095C، فإن معدل الفراغ أكبر من 35%، وقطر الفراغ أكبر من 50% من قطر لوحة اللحام هو القيمة الحدية التي يتم التحكم فيها بالعملية. .بشكل عام، يقوم العملاء ذوو المتطلبات الأعلى بتقديم طلبات إنتاج PCBA لـ EMS.منطقة الفراغ هي أيضًا أحد المؤشرات.إذا تجاوزت 25% من مساحة كرة اللحام، فسيتم اعتبار المنتج غير مؤهل ويتطلب الإصلاح.

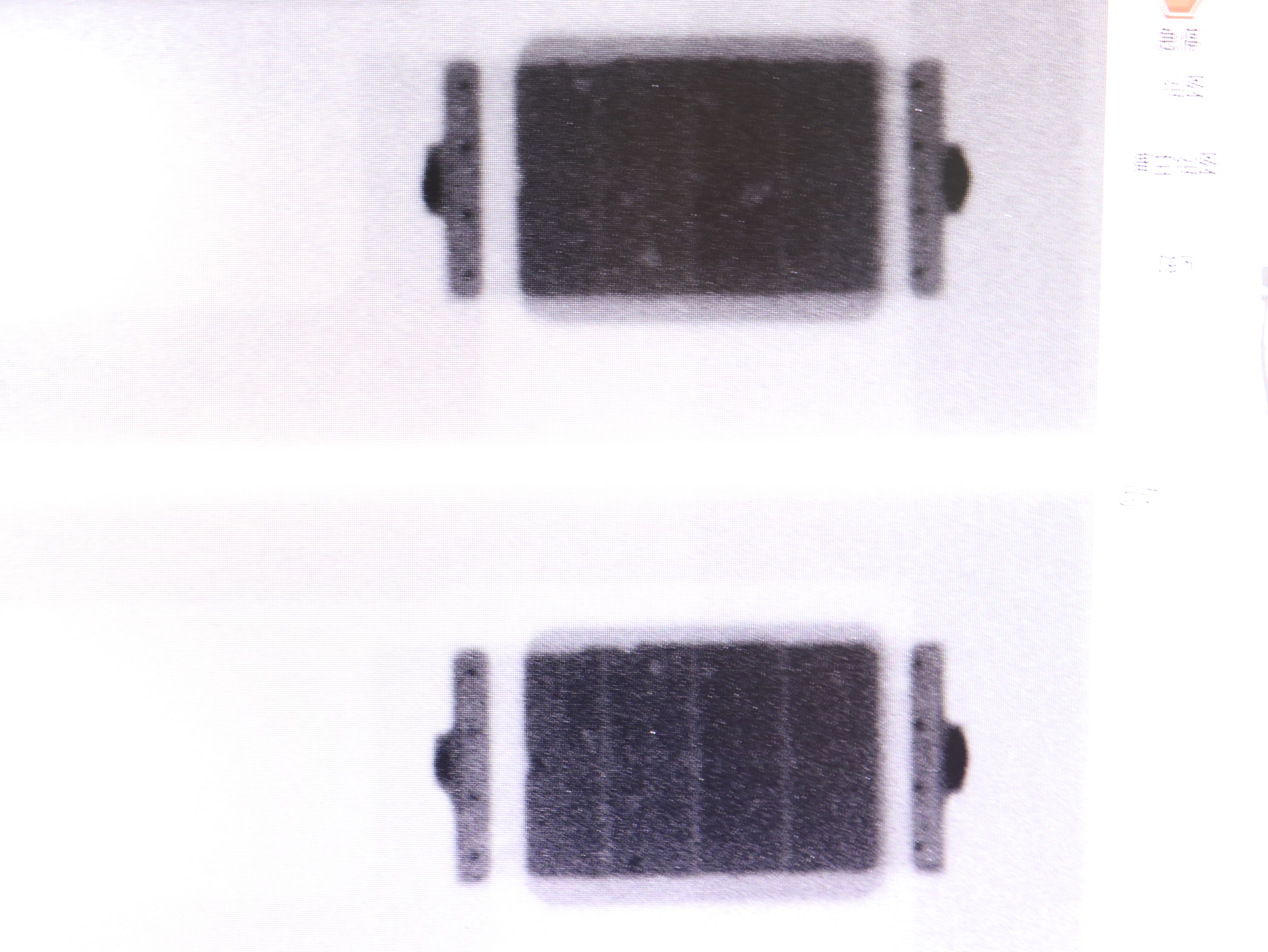

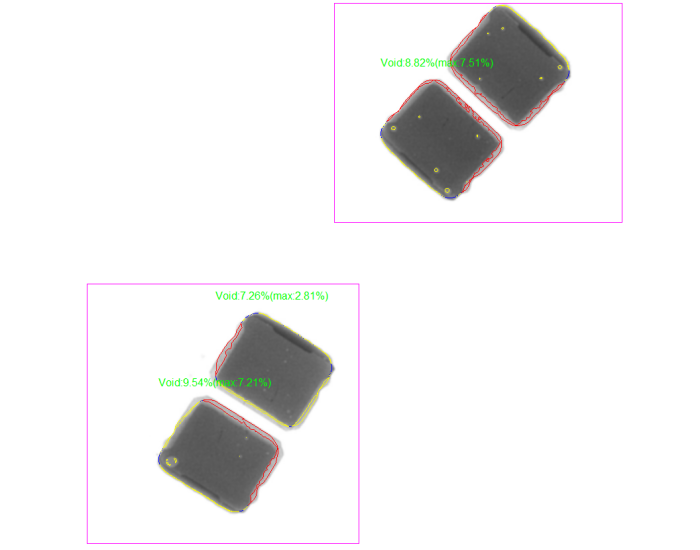

معدل الفراغ الملبد بواسطة آلة لحام إنحسر الفراغ ICT-LV733 منخفض، ومعدل الفراغ حوالي 1%، يرجى التحقق من الصورة التالية.

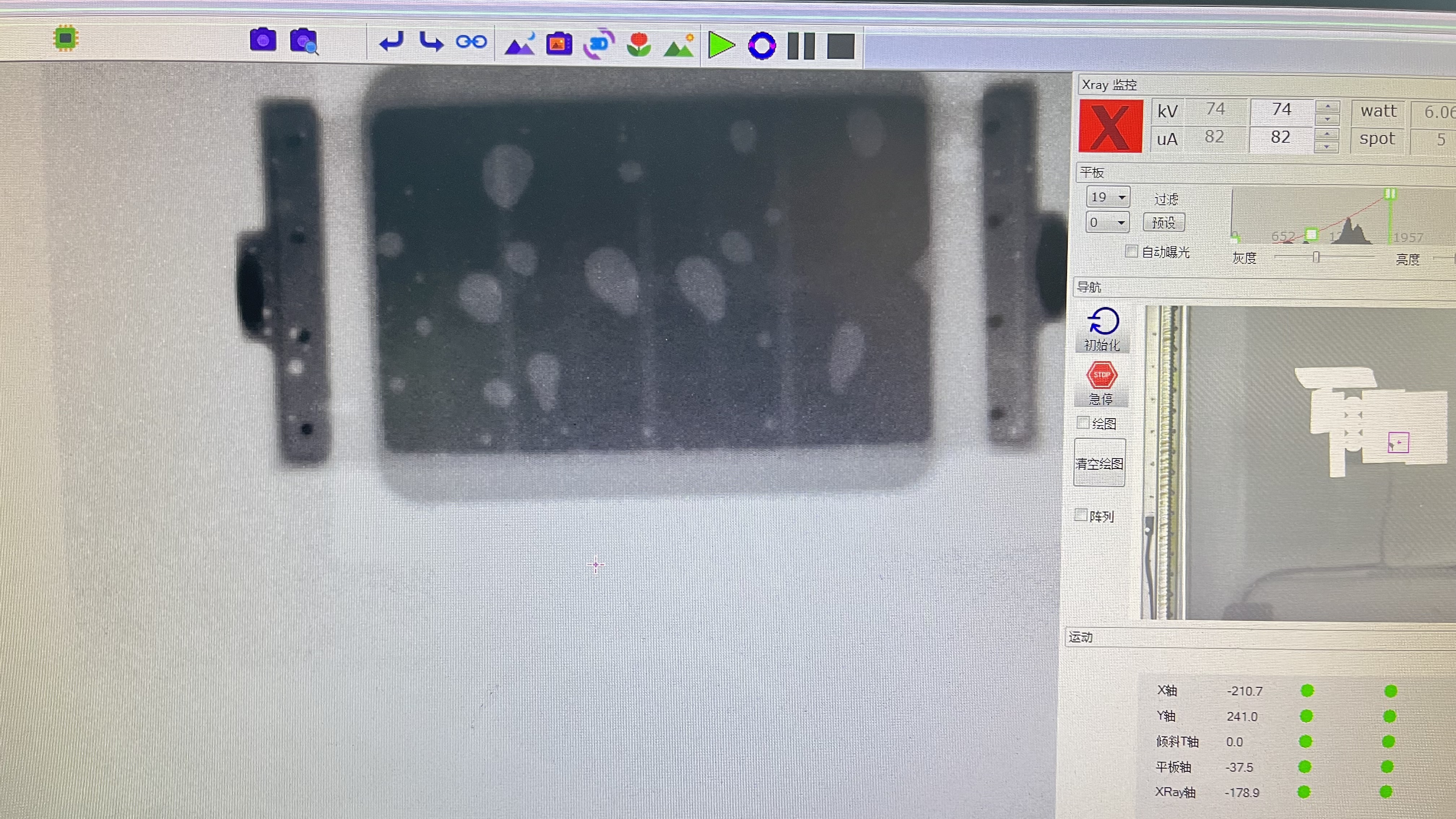

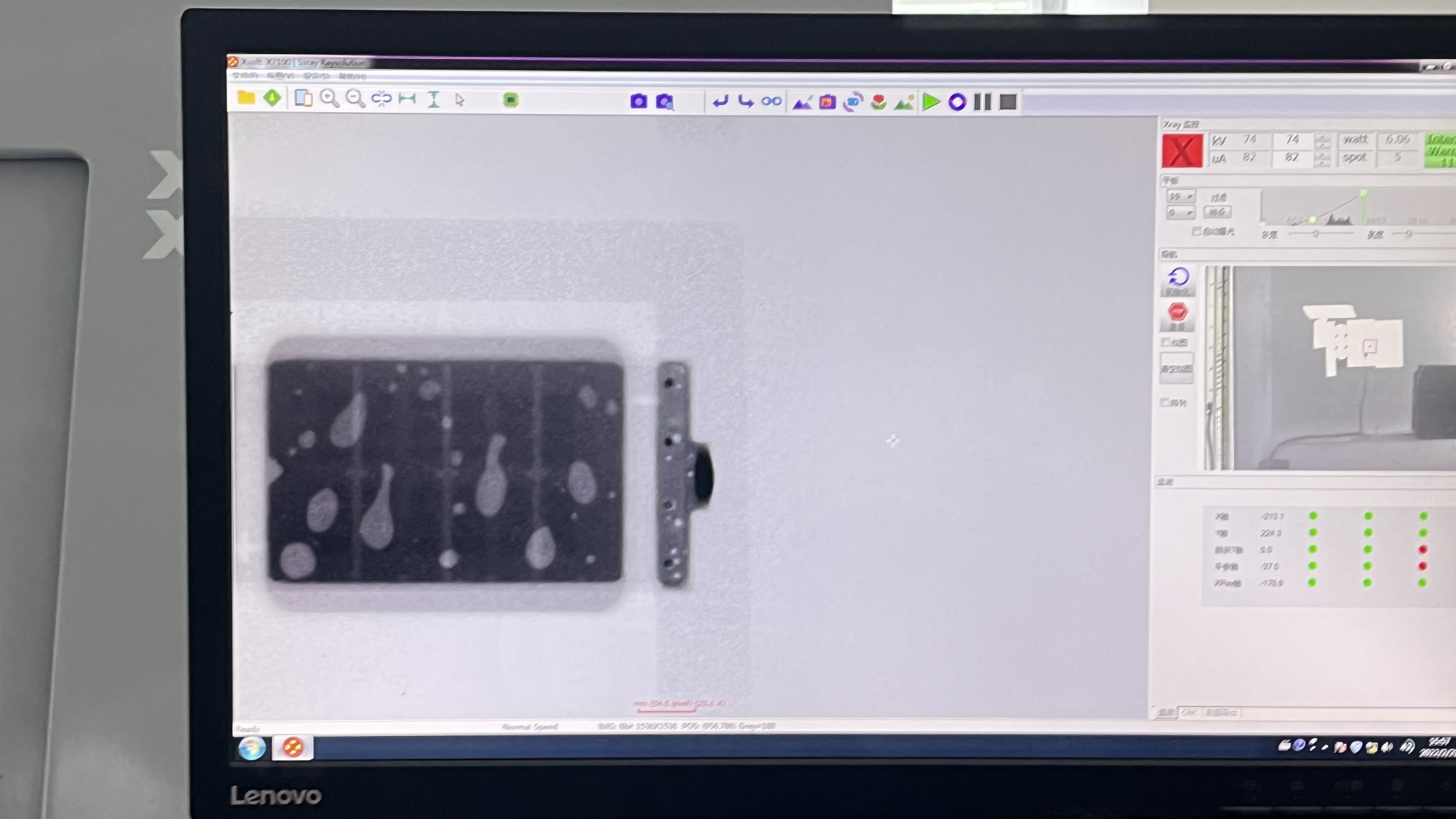

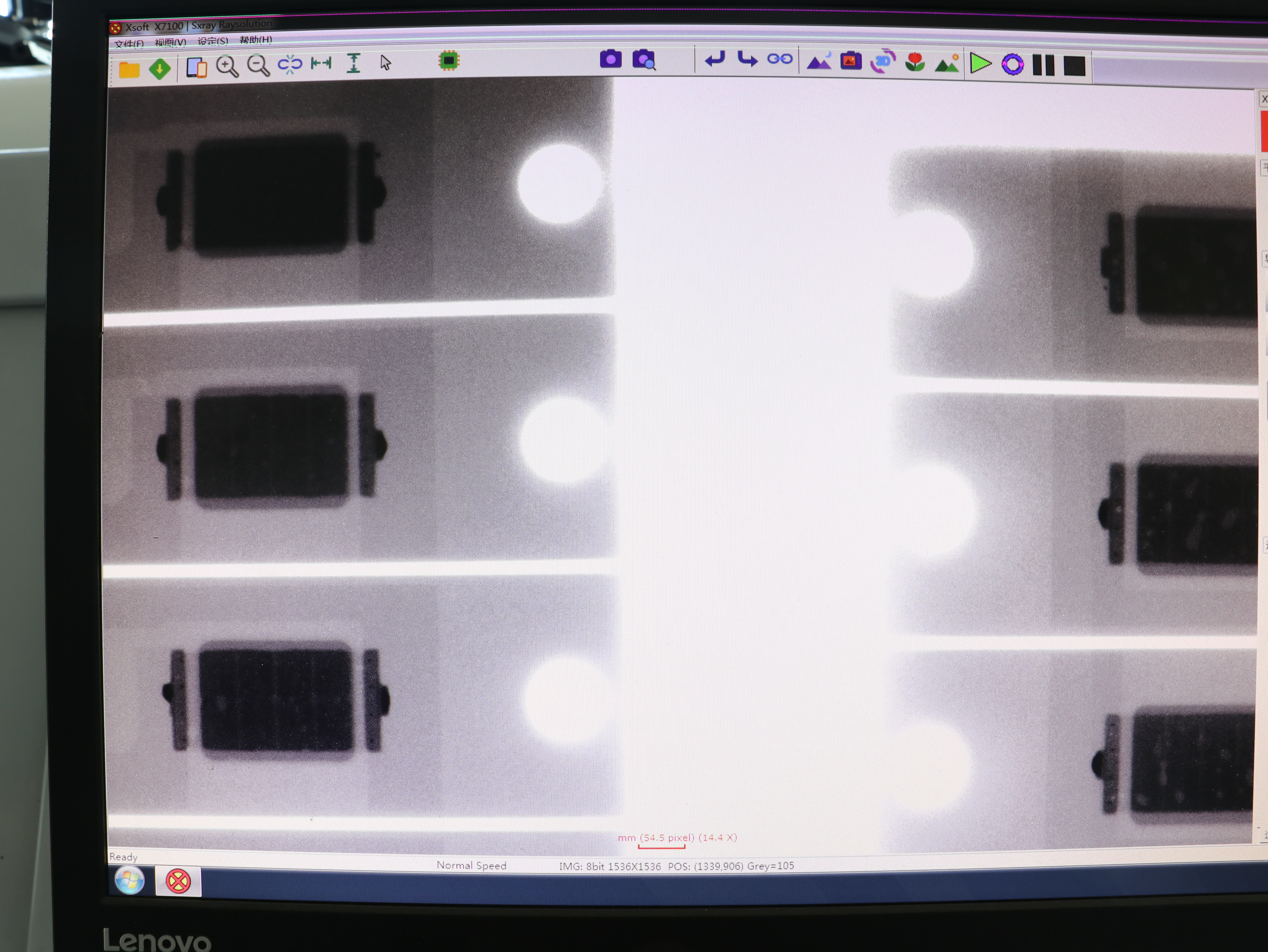

معدل الفراغ لتلبيد آلة اللحام بإعادة التدفق العادي منخفض، من الصورة أدناه، هناك الكثير من فقاعات الهواء.
هذا لا يعني أننا جميعًا نختار لحام إنحسر الفراغ.إذا كانت متطلبات جودة المنتج الخاص بك تحتاج إلى درجة عالية جدًا من الاستقرار، فيمكنك التفكير في منتجاتنا تكنولوجيا المعلومات والاتصالات-LV733
كيفية حل مشكلة الفراغ، سيكون هناك استخدام آلة لحام إنحسر الفراغ.يمكن للحام في بيئة الفراغ أن يحل بشكل أساسي أكسدة اللحام في بيئة غير مفرغة، ونظرًا لتأثير اختلاف الضغط الداخلي والخارجي لمفصل اللحام، من السهل أن تفيض الفقاعة الموجودة في مفصل اللحام من مفصل اللحام، وذلك لتحقيق ذلك معدل فقاعات منخفض أو حتى عدم وجود فقاعات، وفي النهاية تحسين التوصيل الحراري للجهاز بشكل أساسي.معدل الفراغ لحام بإعادة التدفق الفراغي بشكل عام أقل من 3%، وهو أقل بكثير من اللحام بإعادة التدفق الخالي من الرصاص والنيتروجين.
1. توفير تركيز الأكسجين منخفض للغاية لتقليل درجة أكسدة التدفق.
2. يتم تقليل درجة أكسدة التدفق، ويقل تفاعل الغاز المتطاير مع الأكسيد والتدفق بشكل كبير، كما يتم تقليل احتمالية وجود فراغات.
3. تدفق ذوبان التدفق في بيئة الفراغ أفضل، وطفو الفقاعات أكبر بكثير من مقاومة تدفق التدفق، ويمكن تفريغ الفقاعات بسهولة من ذوبان التدفق.
4. هناك اختلاف في الضغط بين الفقاعة وبيئة الفراغ، ويزيد طفو الفقاعة، وليس من السهل أن تنتج الفقاعة تفاعل أكسدة مع التدفق.
1. درجة الختم الفراغي: لحام إنحسر الفراغ لضمان درجة الفراغ لعمل الفرن، عن طريق التحقق مما إذا كان معدل التسرب الأصلي يصل إلى المعيار.
2. مواد عزل حراري عالية الجودة: يتم أيضًا تنفيذ مادة العزل الحراري في لحام إنحسر الفراغ في حالة فراغ.ويتطلب ذلك أن تتمتع مواد العزل الحراري بخصائص معينة مثل مقاومة درجات الحرارة العالية، والتوصيل الحراري المنخفض، وضغط البخار المنخفض.المواد العازلة شائعة الاستخدام هي التنغستن، التنتالوم، الجرافيت، الخ.
3. الأداء العالي لجهاز تبريد الماء: عندما يعمل اللحام بإعادة التدفق الفراغي، تكون جميع الأجزاء في حالة التسخين.نظرًا لأن الفرن في حالة فراغ وغير متصل بالعالم الخارجي، فيجب إعداد نظام التفريغ الحراري بجودة عالية.جهاز تبريد الماء هو أول جهاز يوصى به هنا.يجب أن يتم ضبط غلاف وغطاء آلة اللحام بإعادة التدفق الفراغي، والتوصيل والتخلص من عناصر التسخين الكهربائي، والأجزاء الفاصلة الساخنة بشكل خاص مع جهاز تبريد الماء.بهذه الطريقة، يمكن التأكد من أن هيكل كل مكون لن يتشوه أو يتضرر تحت ظروف الفراغ والحرارة العالية.
4. كشف الفراغ مع الأشعة السينية ICT-7900: بالمقارنة مع معدل الفراغ لحام إنحسر الفراغ واللحام إنحسر الفراغ، هل يمكن أن يكون معدل الفراغ لحام إنحسر الفراغ أقل من 3%، أو حتى يصل إلى 1%.

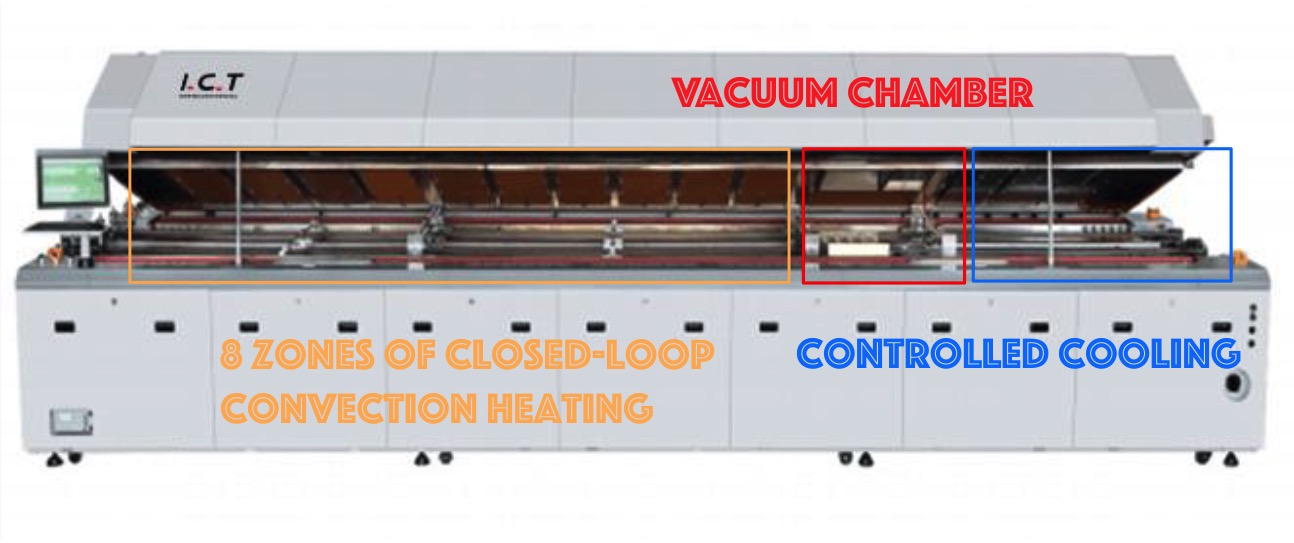

آلة لحام إنحسر الفراغ ICT-LV733 يمكنها تلبية المتطلبات المذكورة أعلاه بالكامل، يمكنك الاتصال بنا للتشاور، انقر هنا للانتقال إلى صفحة المنتج.
