تكنولوجيا المعلومات والاتصالات | آلة القطع على شكل حرف V من نوع المقصلة

| حل إزالة ألواح ثنائي الفينيل متعدد الكلور المقصلة عالي القوة

تم تصميم آلة القطع على شكل حرف V من النوع المقصلة من أجل الفصل الدقيق لألواح ثنائي الفينيل متعدد الكلور باستخدام طريقة القطع الرأسية على طول الأخاديد على شكل حرف V المسجلة مسبقًا. يطبق هذا الهيكل قوة موحدة للأسفل، مما يساعد الألواح على الانقسام بشكل نظيف دون الانحناء أو الالتواء. يتم استخدامه بشكل شائع بعد عمليات SMT أو التجميع حيث تكون قوة اللوحة وجودة الحافة أمرًا بالغ الأهمية. مع الإطار الصلب وحركة الشفرة المتحكم فيها، تدعم الآلة سماكات ومواد PCB المختلفة. إن آلة القطع PCB من النوع المقصلة مناسبة للمصانع التي تتطلب نتائج إزالة ألواح مستقرة وقابلة للتكرار في بيئات إنتاج متوسطة إلى كبيرة الحجم.

نظرة عامة على الوظائف والتطبيق:
تقوم عملية إزالة الألواح من ثنائي الفينيل متعدد الكلور بتحويل اللوحات الكبيرة إلى لوحات فردية قبل الاختبار والتجميع النهائي؛
يتم تطبيق الآلة على نطاق واسع في إضاءة LED، وإلكترونيات الطاقة، ومنتجات التحكم الصناعية؛
إنه يدعم الفصل على شكل حرف V حيث يتطلب الأمر قوة عالية وحواف نظيفة.

|  ميزة

فاصل LED متعدد الشفرات

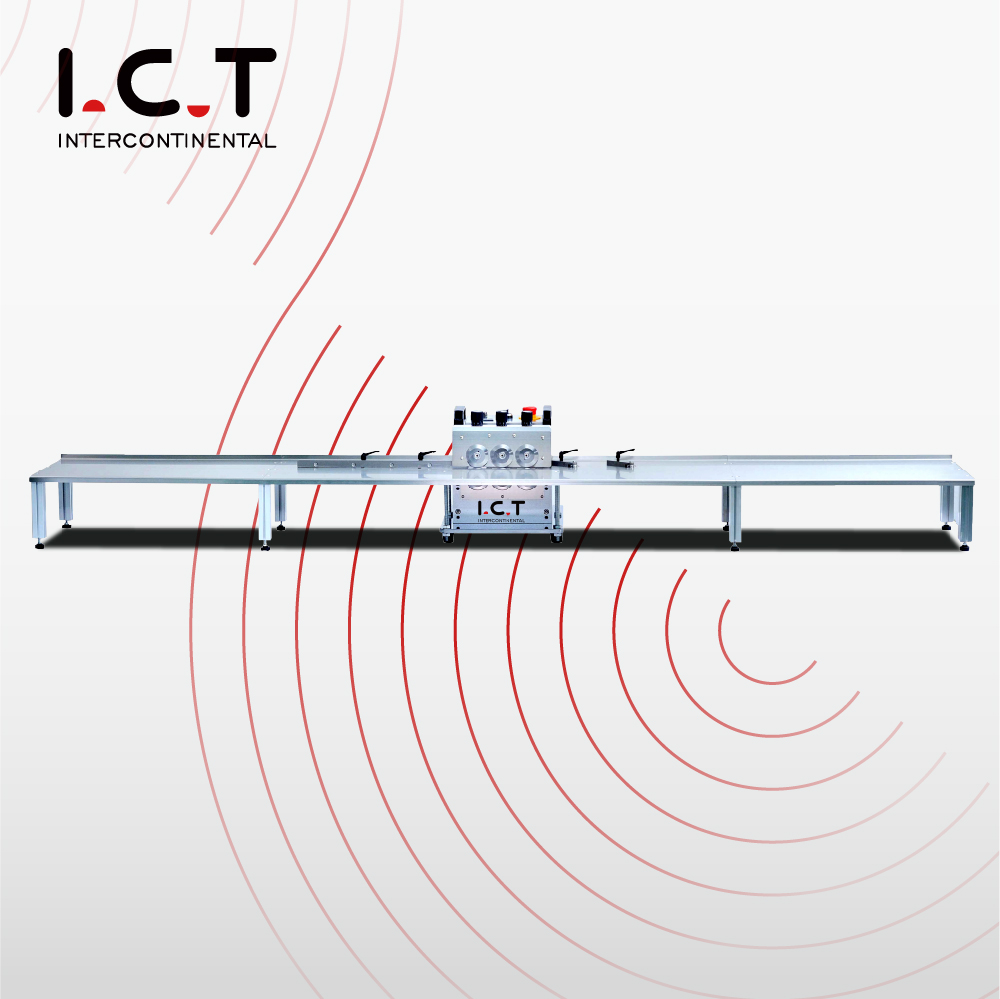

تم تصميم فاصل LED متعدد الشفرات لفصل ألواح PCB الطويلة والضيقة بشكل مستقيم. باستخدام شفرات دائرية متعددة موضوعة أعلى وأسفل اللوحة، يتم توزيع قوة القطع بالتساوي، مما يقلل الضغط الميكانيكي أثناء الفصل. يعتبر هذا الهيكل فعالًا بشكل خاص لتطبيقات LED حيث يتم وضع المكونات بالقرب من الحافة. غالبًا ما يتم استخدامها كآلة قطع Pcb Cutter Led لمنتجات الشريط والشريط الخفيف. يسمح تباعد الشفرة القابل للتعديل للآلة بالتعامل مع عروض اللوحة المختلفة، بينما يضمن تصميمها الميكانيكي البسيط أداءً مستقرًا وسهولة الصيانة في إنتاج LED المستمر.

آلة القطع على شكل V من النوع المقصلة

تستخدم آلة القطع المقصلة من النوع V شفرة عمودية تضغط مباشرة إلى الأسفل على طول الأخدود على شكل حرف V، مما يجعلها مثالية لثنائي الفينيل متعدد الكلور السميك وخطوط الحز العميقة. يمنع هذا التصميم الحركة الجانبية ويحافظ على دعم اللوحة بقوة أثناء القطع. وباعتبارها جزءًا أساسيًا من عائلة آلات القطع PCB من النوع Guillotine Type PCB، فإنها توفر قوة قطع قوية مع حواف نظيفة ومستقيمة. يتم اختيار الماكينة بشكل شائع كحل PCB لآلة القطع لألواح الطاقة والإلكترونيات الصناعية التي تتطلب قوة ميكانيكية عالية. تسمح المعلمات القابلة للتعديل بالتكيف مع المواد المختلفة مع الحفاظ على الجودة المتسقة.

آلة القطع على شكل حرف V ذات الشفرة المتحركة (الانزلاقية).

تعمل آلة Move-Blade V-Cut على فصل مركبات ثنائي الفينيل متعدد الكلور عن طريق تحريك الشفرة بسلاسة على طول خط القطع V بدلاً من القطع بضغطة واحدة. تقلل هذه الطريقة من التأثير المفاجئ وتساعد على حماية مفاصل اللحام الحساسة. إنها مناسبة لخطوط وألواح المنتجات المختلطة ذات مسارات القطع الأطول. تستخدمها العديد من المصانع كآلة Pcb Automatic V-Cut عندما تكون المرونة والقطع منخفض الضغط أمرًا مهمًا. تعمل الحركة المنزلقة أيضًا على تحسين عمر الشفرة وتوفر نتائج أكثر استقرارًا لتصميمات PCB المتنوعة التي تتغير بشكل متكرر في الإنتاج اليومي.

|  مواصفة

المعلمة	دليل آلة القطع على شكل V ذات الشفرة الواحدة	فاصل LED متعدد الشفرات	آلة القطع على شكل V من النوع المقصلة آلة القطع على شكل V	ذات الشفرة المتحركة (الانزلاقية) آلة القطع على شكل V	شفرات متعددة المجموعات آلة القطع على شكل V
نوع العملية	يدوي (انزلاق اليد)	يدوي (دفع يدوي)	يدوي (مفتاح قدم هوائي)	يدوي (انزلاق قابل للتعديل)	يدوي (دفع متعدد المجموعات)
إعداد الشفرة	1 شفرة دائرية + 1 شفرة مستقيمة	6 شفرات دائرية (3 مجموعات علوية/سفلية)	شفرة مقصلة واحدة مستقيمة	1 دائرية + 1 مستقيمة (فجوة قابلة للتعديل)	مجموعات متعددة من الشفرات الدائرية (سكاكين متعددة مخصصة)
طول ثنائي الفينيل متعدد الكلور	0-350 ملم	غير محدود (مع منصات 1.2 م / 2.4 م)	0-330 ملم	0–350 ملم (نموذجي)	غير محدود أو طويل جدًا (يعتمد على النظام الأساسي)
سمك ثنائي الفينيل متعدد الكلور	0.8-5 ملم	0.2-5 ملم	0.3-5 ملم	0.8-5 ملم	0.2–5 مم (نموذجي للمجموعات المتعددة)
طريقة القطع	انزلاق تمريرة واحدة	3 مراحل (40% + 40% + 20%)	طلقة واحدة قطع لأسفل	تمريرة واحدة بعمق قابل للتعديل	قطع متسلسل متعدد المجموعات
أفضل تطبيق	مركبات ثنائي الفينيل متعدد الكلور العامة، النماذج الأولية، متوسطة الحجم	شرائط LED طويلة، وثنائي الفينيل متعدد الكلور من الألومنيوم، ومصابيح LED عالية الحجم	ألواح FR4، حواف نظيفة/خالية من الغبار	مكونات مختلطة، عمق على شكل حرف V مرن	مركبات ثنائي الفينيل متعدد الكلور طويلة جدًا أو واسعة، وفصل عالي الكفاءة

|  قائمة معدات خط SMT

|  فيديو نجاح العملاء

في عام 2025، قام أحد مهندسي تكنولوجيا المعلومات والاتصالات بدعم شركة تصنيع إلكترونيات السيارات في أوزبكستان التي اشترت خط إنتاج SMT كاملاً. ونظرًا للمساحة الأرضية المحدودة، صممت شركة ICT تصميمًا مدمجًا على شكل حرف U يضمن التدفق السلس للمواد. تضمن المشروع الطباعة والتنسيب واللحام بإعادة التدفق والفحص وإزالة الألواح والمعدات المساعدة. وفي الموقع، قام المهندس بتوجيه عملية التثبيت وتدريب المشغلين على ظروف الإنتاج الحقيقية. بعد فترة الدعم، قام العميل بتشغيل الخط الكامل بشكل مستقل، مع الحفاظ على إنتاج مستقر أثناء إنتاج لوحات التحكم في المحرك بجودة ثابتة.

|  دعم الخدمة والتدريب

توفر تكنولوجيا المعلومات والاتصالات خدمة كاملة ودعمًا تدريبيًا لكل آلة قطع على شكل حرف V من نوع Guillotine Type PCB. قبل الشحن، تتم مراجعة متطلبات التطبيق لضمان التكوين الصحيح. بعد التثبيت، يتلقى المشغلون تدريبًا عمليًا يغطي خطوات التشغيل وإرشادات السلامة وضبط الشفرة والصيانة الروتينية. تساعد الوثائق الواضحة والتوجيه عن بعد في حل الأسئلة اليومية بكفاءة. عندما تكون هناك حاجة إلى دعم فني أعمق، تستجيب تكنولوجيا المعلومات والاتصالات بسرعة لتقليل وقت التوقف عن العمل. يساعد نظام الخدمة هذا العملاء على فهم معداتهم بشكل كامل والحفاظ على سير الإنتاج بسلاسة على المدى الطويل.

|  ملاحظات العملاء

غالبًا ما يشيد العملاء بمهندسي تكنولوجيا المعلومات والاتصالات لخبرتهم العملية وأساليب التدريب الواضحة. تم الإشادة بالآلات لأداء القطع القوي والتشغيل المستقر والنتائج الموثوقة خلال ساعات العمل الطويلة. يلاحظ العديد من العملاء أيضًا التغليف الدقيق الذي يحمي المعدات جيدًا أثناء النقل الدولي. عندما تنشأ مشكلات أو أسئلة، فإن الاستجابة السريعة والحلول الفعالة من تكنولوجيا المعلومات والاتصالات تخلق ثقة قوية. تشجع هذه التجارب الإيجابية العملاء على مواصلة التعاون وتوسيع قدرتهم على إزالة الألواح بثقة، بما في ذلك تطبيقات مثل Led Strip Light Bar Pcb Depaneling.

|  الشهادات والمعايير

يتم تصنيع جميع معدات إزالة الألواح الخاصة بتكنولوجيا المعلومات والاتصالات وفقًا لمعايير مراقبة الجودة الصارمة. تتوافق الآلات مع متطلبات CE وRoHS لتلبية لوائح السلامة والبيئة الدولية. تتبع إدارة الإنتاج نظام الجودة ISO9001 لضمان الاتساق والموثوقية. بالإضافة إلى ذلك، تمتلك ICT العديد من براءات الاختراع المتعلقة بالهيكل الميكانيكي وتكنولوجيا القطع، بما في ذلك التصميمات المستخدمة في آلات منشار القطع لتطبيقات ثنائي الفينيل متعدد الكلور. تعكس هذه الشهادات التزام تكنولوجيا المعلومات والاتصالات طويل الأمد بالتشغيل الآمن والجودة المستقرة والابتكار التقني المستمر.

|  نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات

ICT هي شركة تصنيع ذات خبرة تقدم حلولًا كاملة لتصنيع الإلكترونيات، بما في ذلك أنظمة SMT وDIP والتجميع والفحص وأنظمة إزالة الألواح من ثنائي الفينيل متعدد الكلور. بفضل فريق هندسي ماهر ومرافق إنتاج حديثة، تركز تكنولوجيا المعلومات والاتصالات على التصميم العملي للآلات واحتياجات الإنتاج الحقيقية. يتم تجميع كل آلة قطع PCB من النوع المقصلة واختبارها وفحصها قبل التسليم. من خلال خدمة العملاء في جميع أنحاء العالم، تساعد تكنولوجيا المعلومات والاتصالات الشركات المصنعة على تحسين الكفاءة وضمان جودة المنتج وبناء أنظمة إنتاج مستقرة وطويلة الأجل.
