خط SMT SMD
I.C.T
| الكمية: | |
|---|---|
| دليل خط SMT مؤتمت بالكامل
مهندسو تكنولوجيا المعلومات والاتصالات خط SMT مؤتمت بالكامل من البداية إلى النهاية مع قواعد التصنيع المملوكة. على مدى 22 عامًا من إتقان SMT/DIP، نقدم أتمتة شبه أو كاملة باستخدام ماكينة SMT Line التي أثبتت جدواها. التدفق الأساسي: محمل تلقائي، طابعة دقيقة، أداة غرس عالية السرعة، إعادة تدفق مقسم، AOI مضمن، أداة تفريغ ذكية. مشغل واحد يشرف على التحول بأكمله. 18 كيلووات/ساعة تحافظ على انخفاض التكاليف. يشمل العملاء مصابيح LED والهواتف المحمولة والتلفزيون والسيارات على مستوى العالم. يتضمن التثبيت لمدة 3 أيام إعداد الهواء والطاقة والعادم. تدريب لمدة 7-15 يومًا على البرمجيات والصيانة والسلامة. نحن نوفر الرسومات التخطيطية وتوجيهات قائمة مكونات الصنف وتوقعات عائد الاستثمار. ثق في خدمتنا الخارجية لمدة 15 عامًا لإطلاق بدون مخاطر.
| ميزة
سلسلة العمليات الذكية
يربط خط SMT الآلي بالكامل جهاز SMT Line عبر برنامج MES للتحكم في الوقت الفعلي. يكتشف المُحمل حجم اللوحة تلقائيًا. تستخدم الطابعة الرؤية لمحاذاة اللصق داخل الميكرونات. يتم تغذية الغرينية من البكرات الذكية دون توقف. يتم ضبط ملفات تعريف التدفق تلقائيًا لكل وصفة. تُشير أعلام AOI إلى العيوب على الفور من خلال تعلم الذكاء الاصطناعي. مكدسات أداة التفريغ أو توجيه لوحات NG. يزيل نقاط اللمس اليدوية للحصول على عائد يصل إلى 99.9%. يتعامل مع الألواح مقاس 50-5000 مم في جولة واحدة.
طباعة عالية الدقة
تطبق طابعة الاستنسل في خط SMT الآلي بالكامل اللصق من خلال فتحات مقطوعة بالليزر. ممسحة مطاطية مزدوجة تضمن إيداعًا متساويًا على الوسادات الدقيقة. يقيس 3D SPI الحجم بعد الطباعة. مناديل تنظيف تلقائية استنسل كل دورة. يدعم معجونًا خاليًا من الرصاص أو منخفض الحرارة. يقلل من التجسير في التخطيطات الكثيفة.

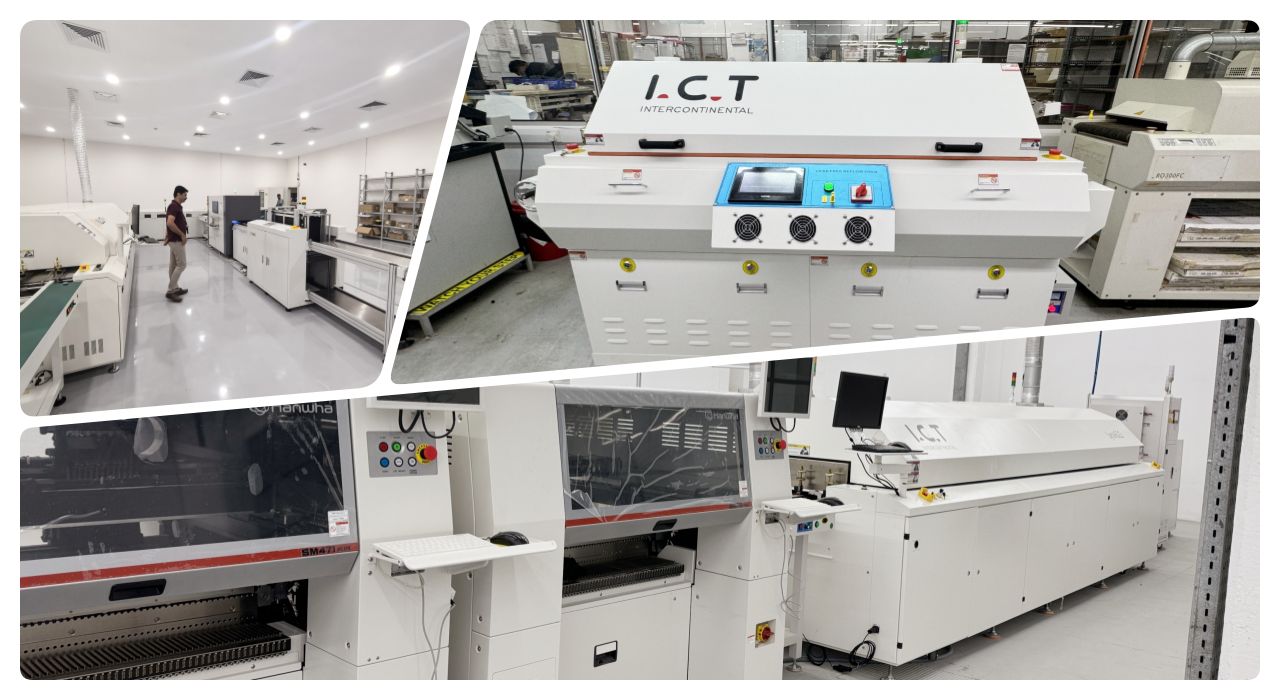

لحام إنحسر سريع
يحافظ الفرن ذو العشر مناطق على ±0.3 درجة مئوية عبر ناقل السلسلة. خيار بطانية النيتروجين للمفاصل الخالية من الفراغات. منطقة التبريد تحدد اللحام بسرعة. تقوم لوحة اللمس بتخزين أكثر من 100 ملف تعريف. انخفاض 18Kw/H عبر الغرف المعزولة. يناسب خط SMT الآلي بالكامل عالي المزيج.
التفتيش القائم على الذكاء الاصطناعي
تلتقط AOI بعد إعادة التدفق صورًا بدقة 4K بسرعة الخط. يقارن البرنامج بالعينة الذهبية. يكتشف القطبية، والإزاحة، وكرات اللحام. تغذي البيانات المنبع للتصحيح التلقائي. ضروري لخط SMT الآلي بالكامل بدون هروب.
مسار التوسع المعياري
ابدأ التشغيل شبه التلقائي، ثم قم بالترقية إلى الوضع الكامل عبر SMT Line Machine الإضافي. تُظهر الرسومات المساحة المحجوزة لـ SPI أو المخزن المؤقت المستقبلي. تتنبأ نماذج تكلفة العمالة بتوفير 60%.
| مواصفة
| تفاصيل | فئة | المشاريع |
|---|---|---|
| متطلبات تخطيط المصنع | تخطيط دائرة الهواء في المصنع | استخدم مصدر هواء المصنع أو آلة هواء مضغوط منفصلة خالية من الزيت. يجب أن يكون الضغط أكبر من 7 كجم/سم⊃2;. |
| التخطيط الكهربائي للمصنع | تيار متردد أحادي الطور 220 (220±10%، 50/60 هرتز) تيار متردد ثلاثي الطور 380 فولت (380±10%، 50/60 هرتز) | |
| تخطيط عادم المصنع | الحد الأدنى لمعدل تدفق قناة العادم هو 500 قدم مكعب في الدقيقة (14.15 م 3 / دقيقة) | |
| تخطيط إضاءة المصنع | الإضاءة المثالية في المصنع هي 800~1200LUX، على الأقل لا تقل عن 300LUX. | |
| تخطيط درجة حرارة المصنع | درجة الحرارة المحيطة لورشة الإنتاج هي 23 ± 3 درجة مئوية، بشكل عام 17 ~ 28 درجة مئوية، والرطوبة النسبية هي 45٪ ~ 70٪ رطوبة نسبية. | |
| تحضير المواد | قائمة بوم | قم بإدراج جميع الأجزاء والكميات اللازمة لتجميع خط إنتاج PCBA. |
| ملف CAD | ملف التصميم الرقمي لتخطيط تخطيط ثنائي الفينيل متعدد الكلور وإعداد الجهاز. | |
| ملف جربر | ملف قياسي لتصنيع ثنائي الفينيل متعدد الكلور واستنسل الطباعة. | |
| لصق اللحيم | المواد المطبقة على الوسادات قبل وضع المكونات في الطابعة. | |
| المواد المكونة SMD | أجزاء مثبتة على السطح مثل الرقائق والمقاومات لوضعها. | |
| الكحول الصناعي | يستخدم لتنظيف اللوحات والاستنسل أثناء عملية الإعداد. | |
| حزام لصق | شريط لتوصيل بكرات التغذية دون إيقاف الخط. | |
| مرسام | صفيحة معدنية بها ثقوب لطباعة معجون اللحام بدقة. |
| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة لتكنولوجيا المعلومات والاتصالات بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة AOI | يتفقد وصلات اللحام وعيوب التنسيب. |
| آلة SPI | التحقق من ارتفاع معجون اللحام وجودته. |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج: آلة وضع العلامات بالليزر / أداة تركيب الملصقات / طابعة نافثة للحبر |
| آلة تنظيف SMT | يستخدم لتنظيف ثنائي الفينيل متعدد الكلور والاستنسل والتركيبات والفوهات وما إلى ذلك. |
| آلة توجيه ثنائي الفينيل متعدد الكلور | قطع PCBA إلى المنتج النهائي |
| فيديو نجاح العملاء
يقوم عميل مصدر الطاقة بتشغيل خط SMT الآلي بالكامل يوميًا. شهادة بالفيديو: أداة التحميل والتفريغ أثناء العمل باستخدام أداة الغرينية JUKI التي تصل إلى 50 ألف CPH. يثنون على كفاءة المشغل الواحد والبدء لمدة 3 أيام. يمتد DIP المتكامل إلى PCBA الكامل. ارتفع العائد بنسبة 20٪ مقابل اليدوي. تقلل موثوقية ماكينة SMT Line من وقت التوقف عن العمل إلى ساعات سنويًا.
| شراكة دورة الحياة
تقوم تكنولوجيا المعلومات والاتصالات بتعيين مدير المشروع لخط SMT الآلي بالكامل. محاذاة الموقع واختبار التشغيل لمدة 3 أيام. منهج دراسي مدته 7-15 يومًا: البرمجة، PM، استكشاف الأخطاء وإصلاحها. تتيح بوابة إنترنت الأشياء الصيانة التنبؤية. يقوم فريق عالمي لمدة 15 عامًا بتخزين قطع الغيار في 8 مستودعات. تحديثات البرامج المجانية سنويا.
| صوت المستخدمين
يسلط العملاء الضوء على الإصلاحات الفورية عن بعد لخط SMT الآلي بالكامل. تعمل وحدات JUKI لعدة أشهر دون توقف. تنجو الصناديق من الشحن البحري سليمًا. الاستجابة في أقل من 4 ساعات في جميع أنحاء العالم. تتجاوز آلة SMT Line السرعة المقدرة باستمرار.
| معايير الامتثال
علامات CE للسلامة الكهربائية. تتحقق RoHS من المواد الخضراء. ISO9001 يقود عملية التحكم. براءات الاختراع تأمين منطق الناقل. دليل على وجود خط SMT مؤتمت بالكامل يمكن الاعتماد عليه.
| النظام البيئي لتكنولوجيا المعلومات والاتصالات
ثلاثة مصانع بمساحة 12000 متر مربع، 89 موظفًا، 20 مهندسًا. يخدم النمو على مدار 25 عامًا 1600 عميل في 72 دولة. يقوم قسم البحث والتطوير الداخلي ببناء آلة خط SMT مخصصة. صارمة الواردة، في العملية، مراقبة الجودة النهائية. المستودعات العالمية، مراكز الخدمة، المكاتب الفرعية. الرؤية: منصة إلكترونية متعددة القيمة.
