تكنولوجيا المعلومات والاتصالات-Acrab350
I.C.T
| الكمية: | |
|---|---|
| آلة لحام DIP الأوتوماتيكية من سلسلة Acrab لتكنولوجيا المعلومات والاتصالات
آلة اللحام DIP الأوتوماتيكية هذه هي المحطة الأساسية لخطوط تجميع THT الحديثة وخطوط إنتاج DIP. ثلاثة نماذج تدعم عرض PCB 350 مم، 450 مم، أو 615 مم. فهو يستقبل الألواح من آلات الإدخال، ويطبق التدفق، ويسخن بشكل كامل، ويلحم بموجة مزدوجة، ويبرد بلطف. النيتروجين الاختياري، التسخين العلوي، تعديل العرض الكهربائي يجعلها تنمو مع خطك. تنخفض قوة التشغيل إلى 8-10 كيلو واط. يحافظ التصميم الخالي من الأدوات على تشغيل خط DIP دون توقف طويل.
| ميزة
تنزلق وحدة الرش الكاملة للأمام على قضبان ناعمة. فوهتان كورودا يابانيتان، يتم تحريكهما بواسطة محركات متدرجة، تغطيان التدفق تمامًا كما تمت برمجته. التدفق، والسرعة، والزاوية، والكثافة - تظل جميع البيانات محفوظة. تبدأ دورة التنظيف التلقائي بمفردها. الفولاذ المقاوم للصدأ 316 يحافظ على نظافة كل شيء. يُغلق الدرج وتنتظر آلة اللحام DIP الأوتوماتيكية اللوحة التالية من خط الإدخال.
تضيف ثلاث مناطق مستقلة ما يصل إلى 1800 ملم. يعمل الهواء الساخن والأشعة تحت الحمراء معًا. تصل درجة الحرارة إلى 250 درجة مئوية في خمسة عشر دقيقة. القطن عالي الحرارة يحمل كل نقطة في حدود درجتين. كل منطقة تنسحب مثل الدرج. تتغير السخانات بدون أدوات. يتم التثبيت الاختياري للتسخين المسبق في دقائق عندما تأتي الألواح السميكة من خط إدخال THT.
تتحرك السلسلة دون ضجيج. ألواح قبضة أصابع من التيتانيوم ذات خطاف مزدوج يصل عرضها إلى 615 مم. يقوم جهاز الإدخال الحاصل على براءة اختراع بتوجيه كل لوحة من اللودر. تظل السرعة دقيقة في حدود 2 ملم في الدقيقة. تقوم الأصابع بتنظيف نفسها أثناء الإنتاج. يتغير العرض يدويًا أو كهربائيًا. يحافظ هذا الناقل على تدفق خط إنتاج DIP بالكامل بسلاسة.
وعاء من الحديد الزهر مع طلاء المينا يحمل 500-700 كجم من اللحام الخالي من الرصاص. يختلف ارتفاع الموجة المزدوجة أقل من 0.5 ملم. تعمل قناة الخبث الأوتوماتيكية على إزالة النفايات بشكل مستمر. تعمل حماية النيتروجين الاختيارية على تقليل الأكسدة بشكل حاد. المفاصل تخرج مشرقة وقوية. توفر آلة اللحام DIP الأوتوماتيكية نتائج مثالية لكل مهمة آلة لحام موجة ثنائي الفينيل متعدد الكلور في خط تجميع THT.
تبدأ المراوح ذات الطاقة العالية في اللحظة التي تغادر فيها اللوحات الموجة. يتم تنشيط التبريد السفلي الاختياري للوحات متعددة الطبقات. تنخفض درجة الحرارة بسرعة. لا تتلقى المكونات أي إجهاد حراري. يصلب سطح اللحام بسلاسة. تخرج اللوحات باردة وجاهزة للمحطة التالية في خط DIP. تقوم آلة اللحام بالغمس التلقائي بإنهاء كل دورة بلطف.
تعرض شاشة اللمس أرقامًا واضحة. يقوم الكمبيوتر وPLC بمراقبة درجة الحرارة في الوقت الحقيقي. PID+SSR يحافظ على دقة المنحنيات. يبدأ وضع الاستعداد أثناء فترات التوقف المؤقت ويحفظ القصدير. تساعد سجلات الإنذار في حل المشكلات بسرعة. الكرنك اليدوي للطوارئ يعمل بدون كهرباء. شهادة CE و UL هي المعيار. يتعلم المشغلون آلة اللحام DIP الأوتوماتيكية بسرعة ويثقون بها تمامًا.
| قائمة معدات خط DIP
| نموذج | اكراب 350 | اكراب 450 |
| البعد (مم) | 4420X1420X1750 | 4420X1520X1750 |
| مزود الطاقة | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز |
| قوة بدء التشغيل | 33 كيلو واط | 33 كيلو واط |
| قوة التشغيل | 8 كيلو واط | 8 كيلو واط |
| نظام التحكم | الكمبيوتر + المجلس التشريعي الفلسطيني | الكمبيوتر + المجلس التشريعي الفلسطيني |
| منطقة التسخين | 3 | 3 |
| طول التسخين | 1800 ملم | 1800 ملم |
| درجة حرارة التسخين المسبق. | (درجة حرارة الغرفة) -250 درجة مئوية | (درجة حرارة الغرفة) -250 درجة مئوية |
| عرض ثنائي الفينيل متعدد الكلور (مم) | 50-350 ملم | 50-450 ملم |
| إصبع | إصبع الضغط الزنبركي (قياسي)؛ الخيار: الضغط على الإصبع الربيعي، إصبع فم البط | |
| سعة وعاء اللحام | خالية من الرصاص 500 كجم | |
| وزن الماكينة (كجم) | 1600 كجم تقريبًا | 1900 كجم تقريبًا |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط DIP

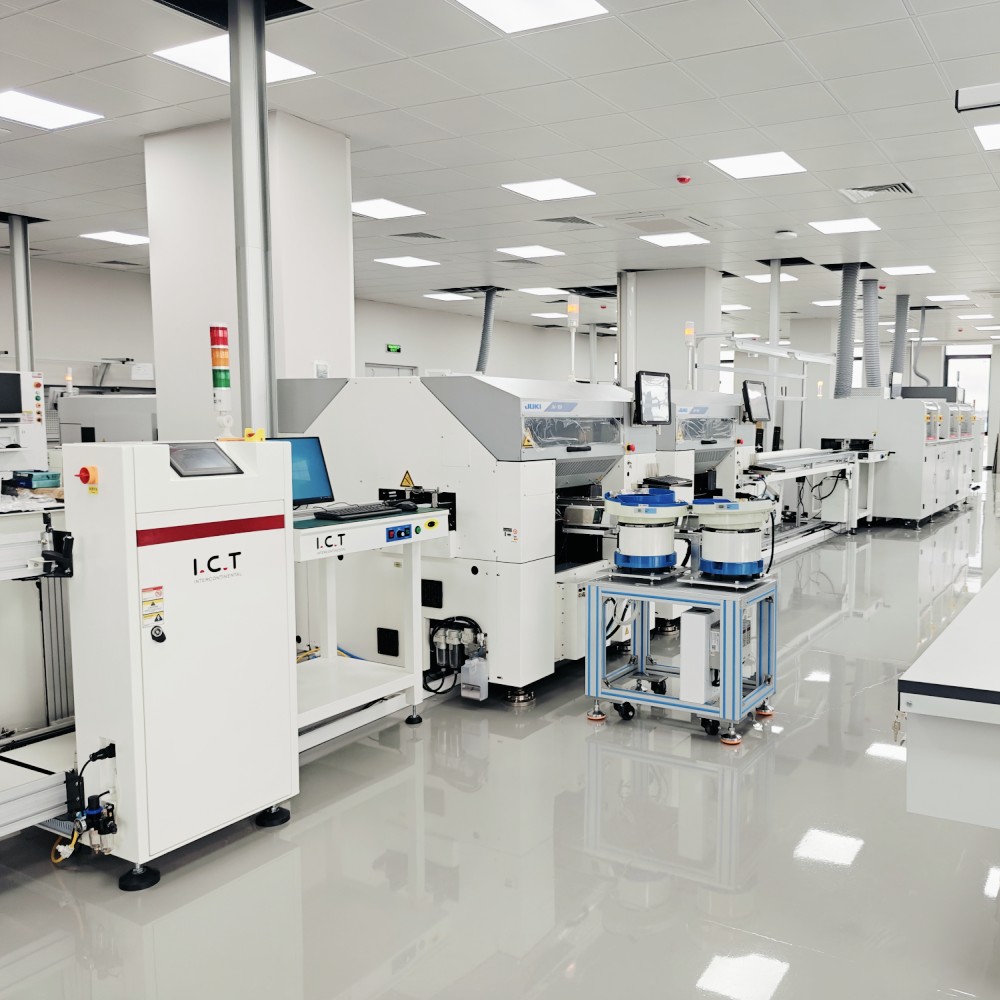

توفر تكنولوجيا المعلومات والاتصالات خط إنتاج DIP كاملًا ومرنًا للتجميع عالي الكفاءة من خلال الفتحات. يتضمن النظام آلة إدخال أوتوماتيكية لوضع المكونات بدقة، ومحمل موجة ومفرغ لنقل PCB بسلاسة، وآلة لحام موجية موثوقة، وخط حزام التجميع للفحص والاختبار النهائي. يتيح التصميم المعياري إجراء تغييرات تخطيطية سهلة وترقيات مستقبلية. مع الأداء المستقر، ومعدل الفشل المنخفض، والدعم الكامل من فريق ICT العالمي، فإن خط DIP هذا يساعد المصانع على تقليل تكلفة العمالة، وتحسين الإنتاجية، وتلبية متطلبات الإنتاج المختلفة بسرعة.
| اسم المنتج | الغرض في خط DIP |
|---|---|
| آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
آلة إدخال اللوحة وآلة إخراج اللوحة | |
| DIP الطرفية | المنتجات الطرفية لخط إنتاج DIP |
| فيديو نجاح العملاء
وصل مهندسو تكنولوجيا المعلومات والاتصالات إلى المكسيك لدعم خطوط تجميع THT المتعددة. يقوم أحد عملاء السيارات الآن بتشغيل نوعين مختلفين من PCBA على نفس آلة اللحام الأوتوماتيكية Acrab DIP من خلال تغيير التركيبات فقط. يعمل خط إنتاج DIP الكامل — الإدخال، والمحمل، وآلة لحام موجة PCB، وأداة التفريغ، والفحص — بسلاسة. سجل العميل مقطع فيديو يُظهر رضاه الكامل عن أداء المعدات والخدمة السريعة التي نقدمها في الموقع.
| خدمات الخبراء والتدريب
توفر تكنولوجيا المعلومات والاتصالات خدمة متكاملة وقفة واحدة لكل خط إنتاج DIP: التخطيط، وتوريد المعدات، والتركيب، والتدريب، وتحسين العمليات، وقطع الغيار، والدعم الفني مدى الحياة. يقدم عشرون مهندسًا متمركزين في جميع أنحاء العالم استجابة على مدار 24 ساعة. يصل العملاء إلى نسبة 99.5% من العائد الأولي بسرعة ويحتفظون بها لسنوات من خلال مساعدتنا المستمرة.
| شهادات العملاء
يعرب العملاء في جميع أنحاء العالم عن رضاهم الشديد عن الخدمة الشاملة لتكنولوجيا المعلومات والاتصالات. إنهم يقدرون حلول خط DIP الكاملة، والدعم الفني العالمي السريع، والأداء الموثوق للمعدات، والتدريب المهني، والشراكة طويلة الأمد. أبلغت العديد من المصانع عن إنتاجية أعلى، وتكلفة أقل، وعدم وجود أي مخاوف بعد اختيار آلة اللحام الأوتوماتيكية والدعم الكامل لخط التجميع THT.
| شهادات الجودة
كل آلة لحام DIP أوتوماتيكية لتكنولوجيا المعلومات والاتصالات تحمل شهادة CE وRoHS وISO9001:2015 وبراءات اختراع متعددة. تكمل كل وحدة اختبار التحميل الكامل لمدة 72 ساعة وفحص الجودة الصارم في مصنع Dongguan الخاص بنا قبل الشحن إلى أي خط إنتاج DIP.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
تأسست شركة ICT في عام 2012 في دونغقوان، الصين، وقد نمت لتصبح شريكًا رائدًا في حلول مصنع SMT & DIP. يعمل ما يقرب من 90 موظفًا و20 مهندسًا في منشأة حديثة تبلغ مساحتها 12000 متر مربع. نقوم بتصميم وإنتاج المعدات الأساسية داخل الشركة، ونخدم أكثر من 1600 عميل في 72 دولة، ونقوم بصيانة ثمانية مراكز خدمة خارجية. بدءًا من خطوط إدخال THT وحتى خطوط إنتاج DIP الكاملة، نساعد المصانع على البناء والترقية والتحسين من خلال شراكة خالية من المخاطر.
