| آلة لحام الموجة الكهربائية لخط إنتاج DIP
آلة لحام الموجة ICT Electra هي معدات لحام موجة مثبتة لخطوط تجميع THT الحديثة وخطوط إنتاج DIP. تستخدم آلة اللحام بموجة إليكترا فوهة كورودا اليابانية للتحكم الدقيق في تدفق آلة اللحام بالموجة ومناطق التسخين الأفقية المستقلة لتحقيق ترطيب مثالي من خلال مكونات الثقب. يحافظ التصميم الموفر للطاقة على التشغيل العادي بقدرة 7 كيلو وات فقط بينما يوفر نظام النيتروجين الاختياري وصلات خالية من الأكسيد. مع التطبيقات الناجحة في السيارات والعدادات الذكية والمصانع الصناعية في جميع أنحاء العالم، أصبحت آلة لحام الموجات الكهربائية هذه هي الخيار الأفضل عندما يبحث العملاء عن آلة لحام موجة عالية الجودة للبيع.
| ميزة
توفر فوهة كورودا سيكو اليابانية مع منطقة رذاذ قابلة للتعديل وفلتر هرمي دورة طلاء تدفق آلة اللحام المموجة مستقرة واقتصادية بعد دورة. يعمل مقياس التدفق الرقمي والصمام المستقر للضغط على تقليل النفايات والحفاظ على نظافة الغرفة - وهو مثالي للتشغيل المستمر لآلة اللحام بموجة إلكترا في خطوط THT كبيرة الحجم.
تعمل الحماية المستقلة من درجة الحرارة الزائدة من جهة خارجية بالإضافة إلى التحكم في الحلقة المغلقة PLC+PID على إنشاء طبقات أمان متعددة. تعمل المراقبة في الوقت الفعلي والتوقف التلقائي في حالات الطوارئ على حماية المشغلين ومعدات اللحام الموجي أثناء التشغيل على مدار 24 ساعة على خطوط إنتاج DIP.
تضمن مناطق التسخين الأفقية المستقلة مع مسار الهواء الساخن المغلق وألواح المقوم درجة حرارة موحدة تمامًا عبر لوحة PCB بأكملها. يستغرق الإحماء حوالي 15 دقيقة فقط وتبقى الطاقة العادية عند 7 كيلو واط - وهو النظام الأكثر كفاءة بين معدات اللحام الموجية المماثلة من خلال تقنية الثقب.
| قائمة معدات خط DIP
| نموذج | W4 | W3 | W2 |
| البعد:(مم) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| الوزن (كجم) | 1500 كجم تقريبًا | حوالي 1200 كجم | 790 كجم تقريبًا |
| مزود الطاقة | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز |
| قوة بدء التشغيل | 32 كيلو واط | 24 كيلو واط | 16 كيلو واط |
| قوة التشغيل | 12 كيلو واط | 9 كيلو واط | 7 كيلو واط |
| نظام التحكم | PLC | ||
| نظام الرش | |||
| طريقة الإرسال | محرك الخطوة | ||
| رش الضغط | 0.25 ميجا باسكال - 0.4 ميجا باسكال | ||
| تدفق لوكس | 10-100 مل/دقيقة | ||
| قطر العادم | Φ200mm | ||
| سعة العادم | 25 م 3 / دقيقة | ||
| نظام التسخين | |||
| وضع التسخين | الهواء الساخن | ||
| وضع التحكم | معرف المنتج + SSR | ||
| منطقة التسخين | 4 | 3 | 2 |
| طول التسخين | 1800 ملم | 1600 ملم | 1200 ملم |
| درجة حرارة التسخين المسبق. | (درجة حرارة الغرفة) -250 درجة مئوية | ||
| وقت الاحماء (دقيقة) | 15 دقيقة تقريبًا (ضبط 150 درجة مئوية) | ||
| نظام الناقل | |||
| حجم ثنائي الفينيل متعدد الكلور: الطول × العرض (مم) | الحد الأدنى: 80 × 60 مم؛ الحد الأقصى: 400 × 300 مم | ||
| سرعة النقل | 0-2000 (مم/دقيقة) | ||
| ارتفاع الناقل | 750+/-20 (مم) | ||
| إصبع | مخلب هوك مزدوج (قياسي) | ||
| التحكم في عرض الناقل | يدويا | ||
| زاوية الناقل | 4 ~ 7 درجة | ||
| نظام اللحام | |||
| أسلوب وعاء اللحام | محرك ميكانيكي | ||
| مادة وعاء اللحام | تيتانيوم كامل (قياسي FT) | ||
| درجة حرارة وعاء اللحام | 300 درجة مئوية | ||
| سعة وعاء اللحام | خالية من الرصاص 350 كجم | خالية من الرصاص 300 كجم | خالية من الرصاص 250 كجم |
| آخر | |||
| نظام تنظيف الاصبع | فرشاة | ||
| قائمة معدات خط DIP
يقدم خط إنتاج DIP الخاص بنا أدوات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط DIP الآلي بالكامل على خط إدخال DIP لوضع المكونات بدقة، ومحمل موجة لدخول ثنائي الفينيل متعدد الكلور بسلاسة، ومفرغ موجة للخروج الآمن، وخط حزام تجميع للفحوصات النهائية. يضمن خط إنتاج PCB DIP عالي الجودة التشغيل المستقر، وإدخال THT الموثوق به، والتجميع الفعال من حيث التكلفة، مما يلبي احتياجات الصناعة المتنوعة. بفضل التصميمات المعيارية والدعم العالمي من تكنولوجيا المعلومات والاتصالات، فإنه يعزز الإنتاجية للمهام التي يتم تنفيذها عبر الفتحات.
| اسم المنتج | الغرض في خط DIP |
|---|---|
يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. | |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
اختبار تكنولوجيا المعلومات والاتصالات | اختبارات الأداء الكهربائي والاتصال لثنائي الفينيل متعدد الكلور المجمعة. |
ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء

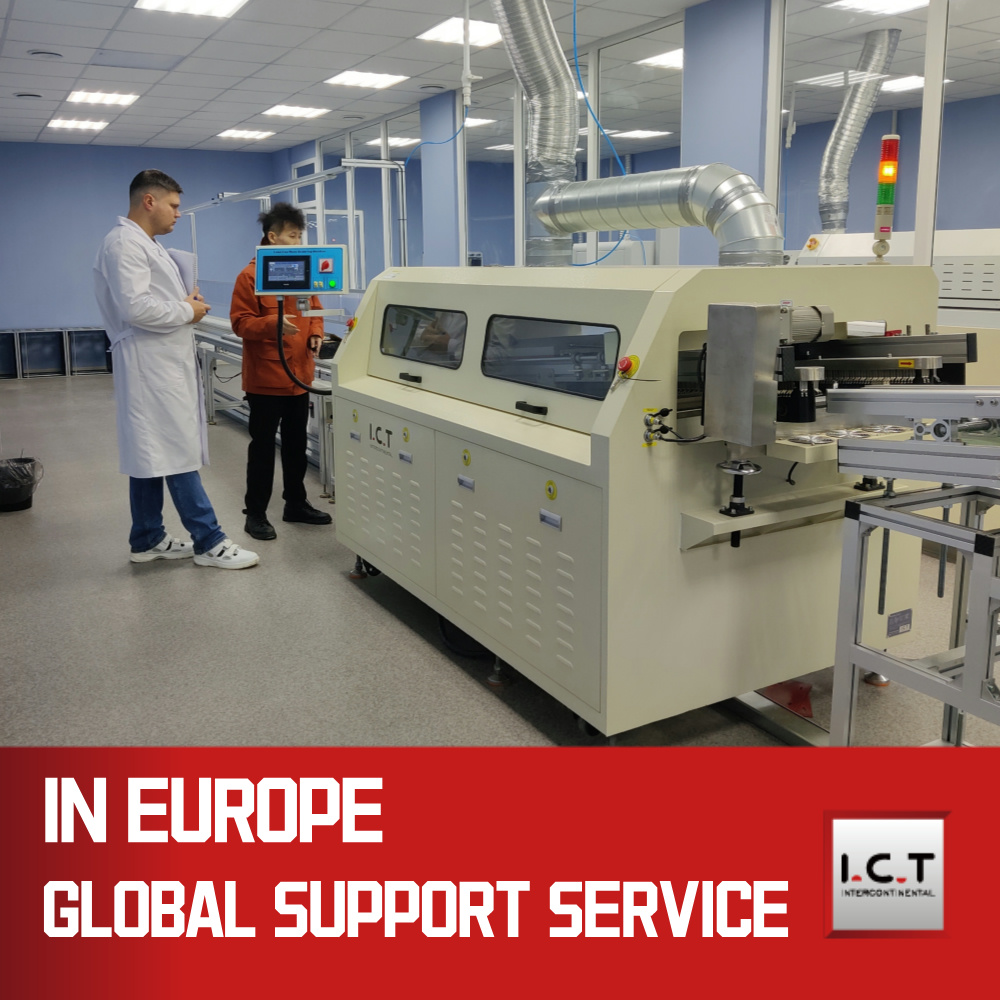

ذهب مهندسو تكنولوجيا المعلومات والاتصالات إلى أوروغواي لتركيب وتشغيل آلة اللحام بموجة إلكترا لشركة تصنيع أجهزة القياس الذكية. يدير العميل خط إنتاج DIP كبير الحجم ويحتاج إلى لحام مستقر وخالي من الرصاص لمركبات ثنائي الفينيل متعدد الكلور المعقدة ذات الأجزاء الكبيرة. بعد أن أكمل فريقنا الإعداد وتدريب المشغلين، وصلت الماكينة إلى السرعة الكاملة مع قوة تشغيل تبلغ 7 كيلو وات فقط وجودة وصلة مثالية. شارك العميل مقطع فيديو يوضح تشغيل ماكينة اللحام بموجة إليكترا بسلاسة في خط تجميع THT الخاص به، مشيدًا بتكلفة الطاقة المنخفضة وسهولة الصيانة والدعم الممتاز لما بعد البيع. أصبح مشروع العدادات الذكية في أوروغواي مرجعًا ناجحًا للعديد من خطوط DIP في أمريكا اللاتينية.
| خدمات الخبراء والتدريب
توفر تكنولوجيا المعلومات والاتصالات دعمًا كاملاً لدورة الحياة لكل آلة لحام بموجة إلكترا - بدءًا من تخطيط الخط والتركيب في الموقع وحتى تدريب المشغلين المحترفين والخدمة الفنية العالمية على مدار 24 ساعة. يضمن فريقنا ذو الخبرة أن تعمل معدات اللحام الموجي وخط THT بأكمله بأقصى قدر من الكفاءة مع عدم وجود مخاطر.
| مدح العملاء
يشيد العملاء في جميع أنحاء العالم بآلة اللحام بموجة إلكترا لاستقرارها الصلب واستهلاكها المنخفض للغاية للكهرباء ونتائج اللحام المثالية للمكونات الكبيرة. إنهم يحبون بشكل خاص الاستجابة العالمية السريعة وتغليف التصدير القوي والقيمة المتميزة عند البحث عن آلة لحام الموجة للبيع.
| شهادات الجودة
تحمل كل آلة لحام موجة Electra من ICT شهادات CE وCCC وUL وRoHS وISO9001 بالإضافة إلى براءات اختراع متعددة، مما يلبي تمامًا معايير السلامة الدولية والمعايير البيئية الأكثر صرامة لخطوط إنتاج THT الحديثة.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير الحلول الشاملة لخطوط إنتاج SMT وDIP مع أكثر من 25 عامًا من الخبرة. مصنعنا الذي تبلغ مساحته 12,000 متر مربع في Dongguan يوظف 89 موظفًا بما في ذلك 20 مهندسًا. نقوم بتصميم وتصنيع جميع المعدات الأساسية داخل الشركة ونخدم أكثر من 1600 عميل في 72 دولة. إن الإدارة الصارمة للجودة والابتكار المستمر تجعلنا الشريك الأكثر ثقة لآلة لحام موجة إلكترا عالية الأداء في جميع أنحاء العالم.
